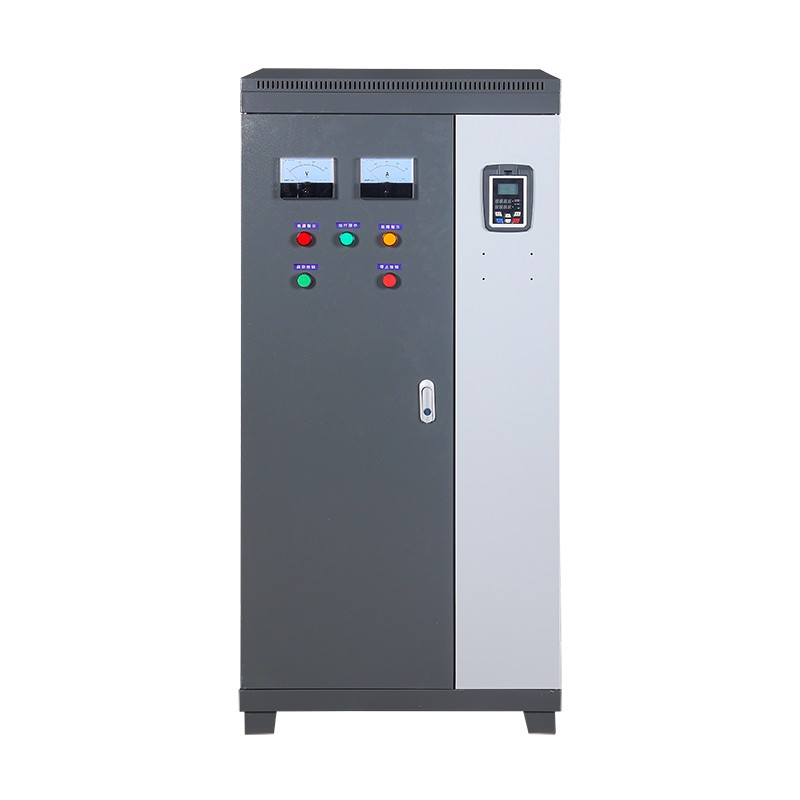

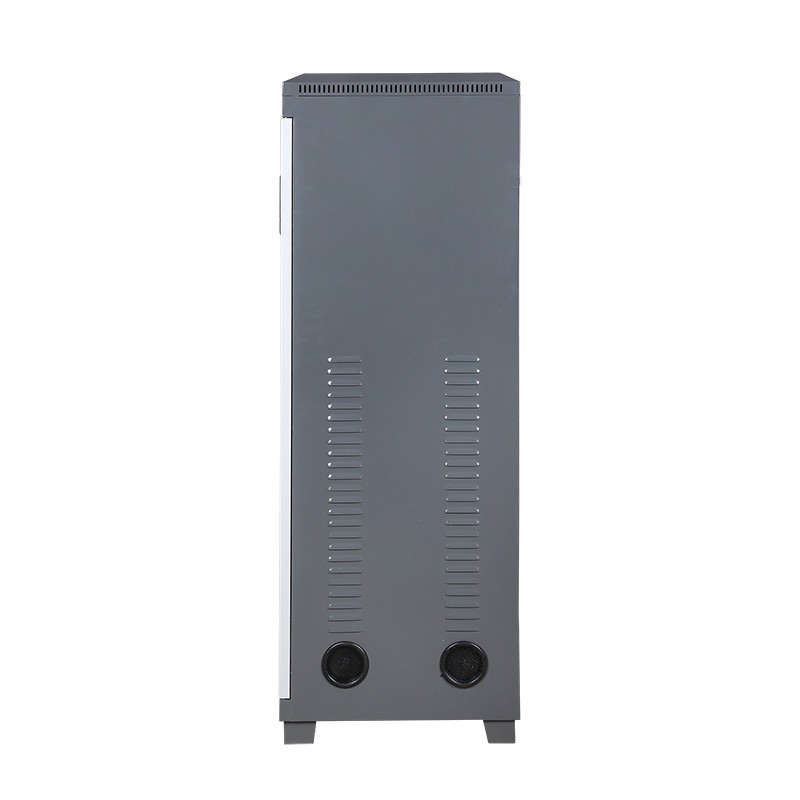

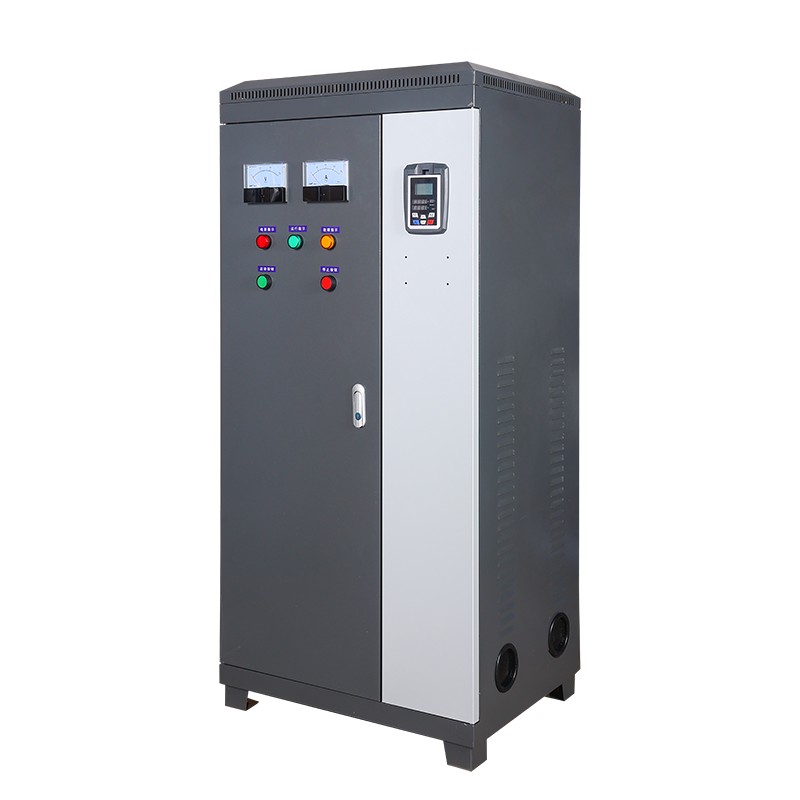

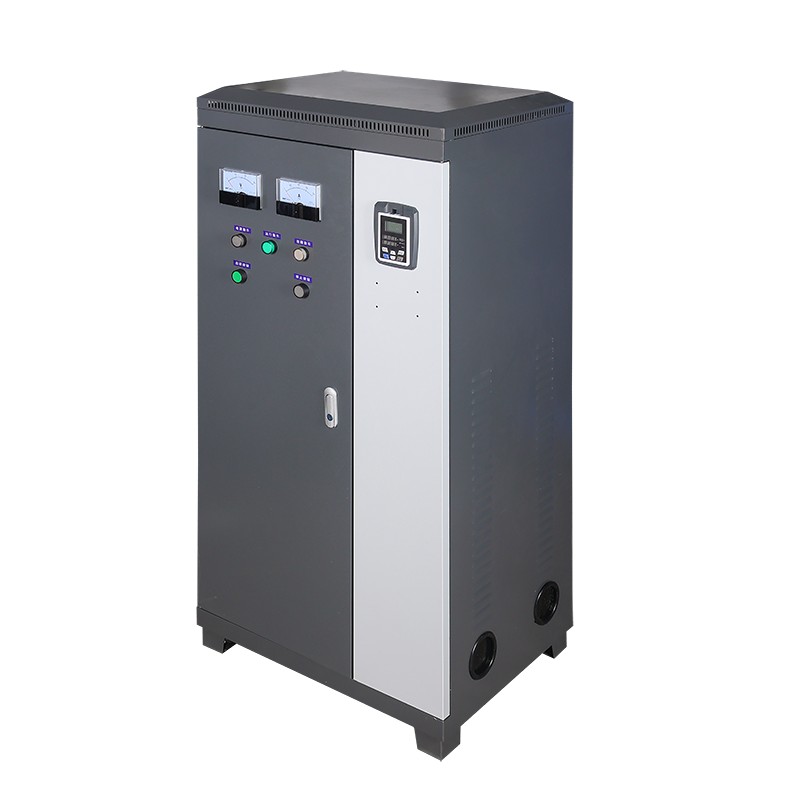

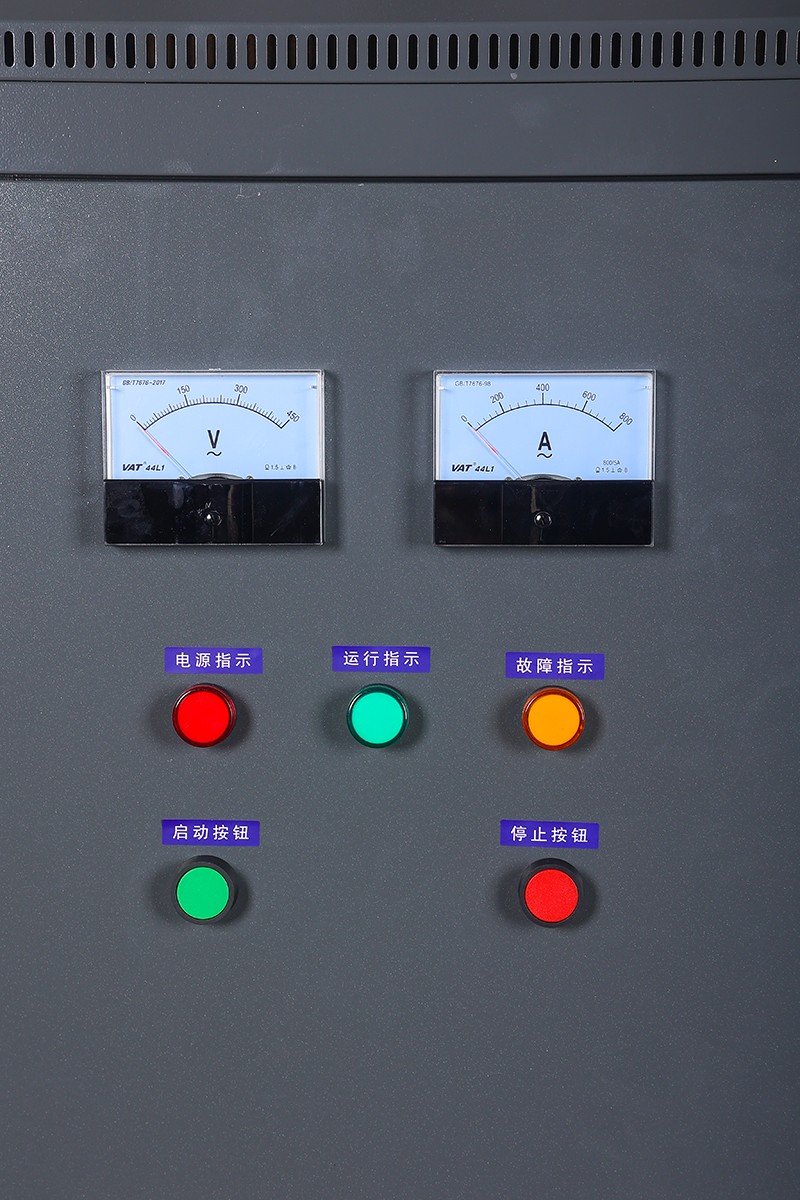

Omiń szafkę softstartera

Szafka softstartera Bypass jest jednym z głównych produktów wytwarzanych przez fabrykę Yibaling. Charakteryzuje się doskonałą jakością, która przewyższa standardy krajowe, a klienci konsekwentnie składają powtarzające się zamówienia. Cieszymy się, że możemy zostać Twoim długoterminowym partnerem.

Wyślij zapytanie

Opis produktu

Szafka łagodnego rozruchu obejściowego to zintegrowane i inteligentne urządzenie rozruchowe i sterujące silnikiem. W pomysłowy sposób łączy tyrystorowy moduł miękkiego startu z systemem styczników obejściowych w standardowej szafie.
Podstawowy tryb pracy jest podzielony na dwa etapy: Po uruchomieniu silnika napięcie i prąd doprowadzane do silnika są precyzyjnie kontrolowane przez softstarter znajdujący się w szafie, co pozwala uzyskać płynny i pozbawiony uderzeń miękki start, skutecznie rozwiązując problemy związane z wstrząsami sieci i naprężeniami mechanicznymi powodowanymi przez rozruch bezpośredni.

Szafy do miękkiego rozruchu online VS. Obejście szaf łagodnego rozruchu

Nazwa	Szafka na softstarty online	Omiń szafkę softstartera
Skład strukturalny	Jako element sterujący wykorzystuje głównie softstarter, wyposażony w przełączniki, szafki itp.	W zależności od typu online dodawany jest dodatkowy stycznik obejściowy.
Zasada działania	Tyrystory kontynuują pracę po uruchomieniu silnika, zapewniając płynny rozruch i normalną pracę.	Po zakończeniu rozruchu stycznik obejściowy zastępuje tyrystory i dostarcza napięcie znamionowe do silnika.
Koszty i wytwarzanie ciepła	Koszt szafy softstartera online jest wyższy. Podczas pracy tyrystory wykazują spadek napięcia w stanie włączenia, co powoduje wytwarzanie pewnej ilości ciepła.	Koszt jest niski, nie generuje ciepła podczas pracy, a wydajność jest bliska 100%.
Obowiązująca scena	Szafy do softstarterów online są wymagane do pełnej kontroli i ochrony, obsługując aplikacje charakteryzujące się zmiennymi obciążeniami lub delikatnymi źródłami zasilania, które mają krytyczny i złożony charakter.	Szafkę softstartera obejściowego zaprojektowano wyłącznie do obsługi rutynowych i stabilnych zastosowań związanych z obciążeniem, obejmujących uderzenia podczas rozruchu i zatrzymania.

Materiał rdzenia

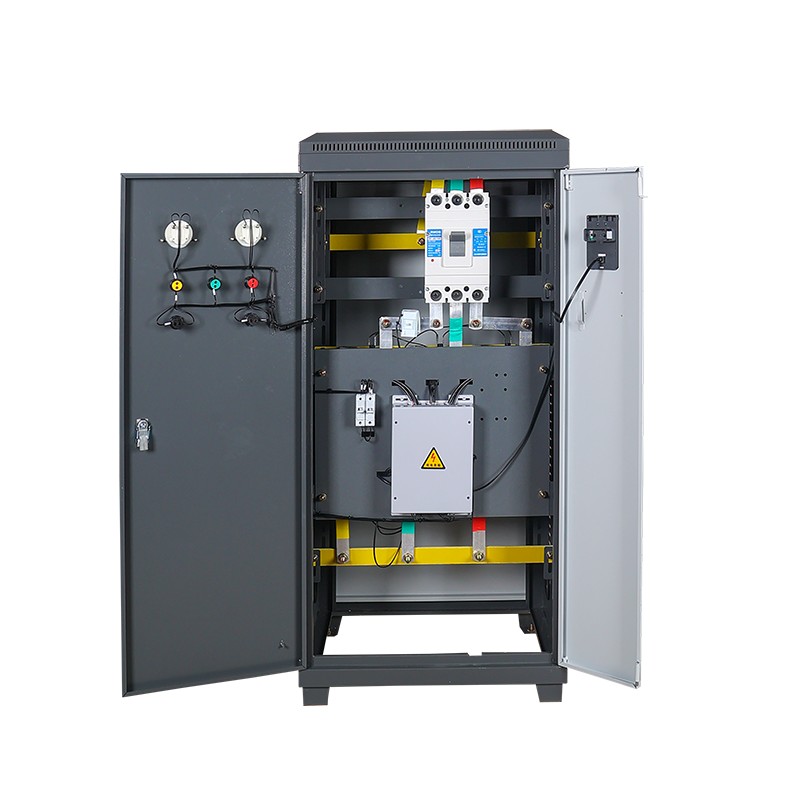

Podstawowe elementy szafy łagodnego rozruchu obejściowego można uznać za system, który powstaje dzięki współpracy kilku kluczowych części:
Rdzeń funkcjonalny składa się z tyrystorów (półprzewodników na bazie krzemu) modułu miękkiego startu i styczników o dużej pojemności (ze stykami ze stopu srebra) modułu obejściowego.
Ten pierwszy zapewnia płynną kontrolę napięcia podczas fazy rozruchu, podczas gdy drugi przenosi pełny prąd podczas pracy w stanie ustalonym. Rdzeniem sterującym szafy łagodnego startu bypassu jest wbudowany układ mikroprocesorowy, który odpowiada za logikę i obliczenia całego systemu.

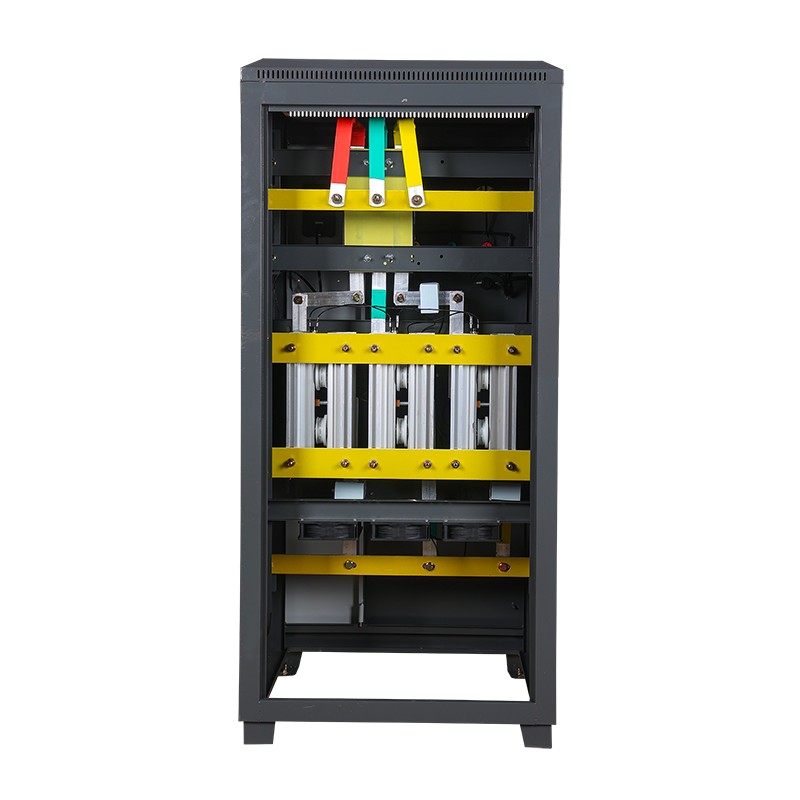

Ścieżka prądu elektrycznego całego systemu jest połączona szynami zbiorczymi z miedzi o wysokiej czystości.
Wszystkie komponenty są zamontowane na antykorozyjnej konstrukcji ramowej pokrytej aluminium i cynkiem, a bezpieczeństwo elektryczne zapewniają części izolacyjne z tworzywa sztucznego.
W modelach o dużej mocy chłodnice i wentylatory chłodzące ze stopu aluminium są również przystosowane do odprowadzania ciepła, a linię obrony tworzą elementy zabezpieczające, takie jak bezpieczniki i przekaźniki termiczne.
Synergia tych materiałów ostatecznie pozwala osiągnąć cele projektowe, takie jak płynny rozruch, wydajna praca oraz bezpieczeństwo i niezawodność sprzętu.
Wszystkie materiały rdzenia użyte w naszych szafach łagodnego rozruchu obejściowego zostały starannie wybrane przez naszych inżynierów Ibaling i są wysokiej jakości. Szafy obejściowe z miękkim startem wykonane z tych materiałów rdzenia mają jakość znacznie przekraczającą standard i są bardzo stabilne w działaniu.

Proces testowania

Test fabryczny szafy softstartera obejściowego to rygorystyczny, systematyczny proces weryfikacji mający na celu symulację rzeczywistych warunków pracy i zapewnienie, że funkcje, bezpieczeństwo i niezawodność spełniają standardy. Cały proces opiera się najpierw na zasadzie statycznej, a następnie dynamicznej; najpierw oddzielne komponenty, a następnie całą maszynę.
Pierwszym krokiem jest oddzielny i statyczny test szafy softstartera obejściowego. Bez podłączania do głównego źródła zasilania, wszystkie podstawowe elementy wewnątrz szafy łagodnego rozruchu obejścia są poddawane indywidualnym testom, obejmującym testowanie właściwości mechanicznych i rezystancji styków stycznika obejściowego, weryfikację przekładni i polaryzacji przekładników prądowych/napięciowych oraz przeprowadzanie 100% kontroli poprawności okablowania oraz testów rezystancji izolacji (≥10MΩ) i napięcia wytrzymywanego przy częstotliwości sieciowej (np. 2 kV/1min) na wszystkich wtórnych obwodach sterujących w celu zapewnienia podstawowego bezpieczeństwa i dokładności.
Jednocześnie, zgodnie z wymaganiami klienta, należy ustawić parametry startowe i wykonać wszystkie testy funkcjonalności interfejsu człowiek-maszyna.
Następnie przejdź do podstawowego etapu testów dynamicznych i funkcjonalnych. Po podłączeniu do źródła debugowania należy najpierw sprawdzić kolejność faz i wyświetlanie napięcia w obwodzie głównym. Najbardziej krytyczną częścią jest test logiki przełączania obejścia, który wymaga użycia oscyloskopu w celu wykrycia i sprawdzenia, czy wyjście tyrystora i stycznik obejścia mogą zapewnić płynne, wolne od łuku i uderzeń przełączanie w punkcie przejścia napięcia przez zero. Jest to podstawowa wartość konstrukcji obejścia szafy łagodnego rozruchu obejścia.
Następnie podłącz moduł obciążenia symulujący silnik lub silnik o małej mocy, aby przeprowadzić pełny test procesu łagodnego rozruchu i łagodnego zatrzymaniai symulować różne usterki, takie jak przetężenie, zanik fazy i zablokowany wirnik, aby sprawdzić, czy wszystkie funkcje zabezpieczające mogą działać dokładnie i szybko, zgodnie z ustawionymi wartościami. Na koniec należy wykonać operację ciągłego obciążenia przez kilka godzin (test starzenia), podczas którego za pomocą kamery termowizyjnej na podczerwień monitoruje się wzrost temperatury kluczowych części, takich jak radiator tyrystora i punkty połączeń szyn zbiorczych, upewniając się, że utrzymuje się on w bezpiecznym zakresie (np. wzrost temperatury ≤ 70 K), aby ujawnić wszelkie potencjalne wady procesu lub projektu.
Po pozytywnym wyniku wszystkich testów należy przeprowadzić kontrolę końcowego czyszczenia, ponownie dokręcić elementy złączne i załączyć pełny „Raport z testów fabrycznych szafy miękkiego startu obejścia” (w tym wszystkie dane pomiarowe), rysunki, certyfikaty zgodności itp. przed zapakowaniem do wysyłki.
