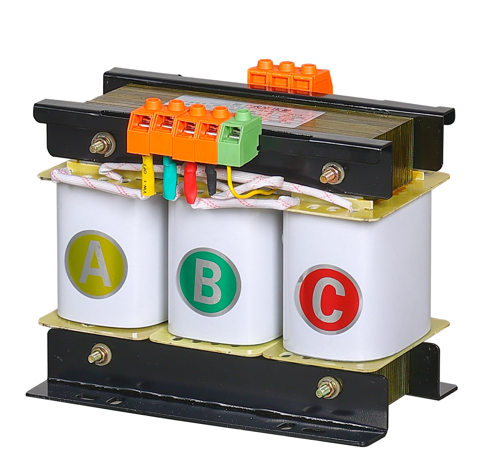

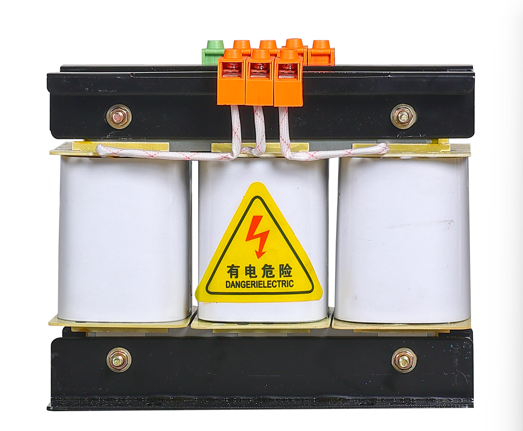

Co to jest transformator sterujący SBK i dlaczego jest ważny?

Transformator sterujący SBK to trójfazowy transformator suchy zaprojektowany specjalnie do zasilania obwodów sterujących, paneli przekaźnikowych, systemów PLC i sprzętu pomocniczego w środowiskach przemysłowych.

Jego zadaniem nie jest zasilanie silników ani elementów grzejnych. Jego zadaniem jest zasilanie „mózgu” maszyny – sterownika PLC, styczników, przekaźników, wskaźników, czujników – czystą, stabilną i izolowaną mocą.

Dlaczego to ma znaczenie?

Ponieważ obwody sterujące są wrażliwe. Chwilowy spadek napięcia, który silnik zignorowałby, może spowodować awarię sterownika PLC, drgania stycznika lub fałszywy odczyt czujnika. Na linii produkcyjnej oznacza to złom, przestoje i problemy z rozwiązywaniem problemów.

Transformator sterujący SBK izoluje obwód sterujący od głównej szyny zasilającej, odfiltrowuje zakłócenia i zapewnia dedykowane, stabilne zasilanie, na którym może polegać system sterowania.

W skrócie: sprawia, że ​​mózg maszyny pracuje, podczas gdy jej mięśnie wykonują najcięższą pracę.

JakTransformator sterujący SBKFabryka

Zasada jest prosta, ale zastosowanie jest specyficzne.

Krok 1 – Wejście

Uzwojenie pierwotne łączy się z głównym źródłem zasilania — zwykle trójfazowym 380 V, 400 V lub 415 V. Może mieć wiele odczepów, aby dostosować się do zmian napięcia sieciowego.

Krok 2 – Izolacja

Uzwojenie wtórne jest elektrycznie oddzielone od pierwotnego. Nie ma bezpośredniego połączenia. Moc przenoszona jest przez pole magnetyczne. Blokuje to przedostawanie się szumów, przepięć i zwarć doziemnych do obwodu sterującego.

Krok 3 – Dane wyjściowe

Uzwojenie wtórne wytwarza napięcie potrzebne systemowi sterowania — często 220 V, 110 V lub 24 V prądu przemiennego. Niektóre transformatory SBK mają wiele uzwojeń wtórnych dla różnych napięć sterujących z jednego urządzenia.

Krok 4 – Dedykowane zasilanie

Wyjście zasila panel sterowania — zasilacz PLC, cewki przekaźników, cewki styczników, lampki sygnalizacyjne i wszelkie inne urządzenia sterujące lub pomocnicze.

Krok 5 – Zbudowany do ciągłej pracy

Obwody sterujące są zawsze włączone. Zasilacz SBK został zaprojektowany do pracy ciągłej — niski wzrost temperatury, niski poziom hałasu i długa żywotność przy pełnym obciążeniu.

Rezultat: czyste, stabilne, dedykowane zasilanie układu sterowania maszyny.

Typowe typyTransformatory sterujące SBK

Transformatory sterujące SBK są dostępne w kilku konfiguracjach.

Wersja ekranowana wielonapięciowa jest najczęstszą specyfikacją dla średnich i dużych przemysłowych systemów sterowania.

DlaczegoTransformatory sterujące SBKMateriał

Ponieważ najdroższa awaria maszyny to ta, której można było zapobiec dzięki lepszej mocy.

Oto, co zapewnia transformator sterujący SBK, czego nie mogą zapewnić zwykłe zasilacze:

1. Izolacja elektryczna

Obwód sterujący jest fizycznie oddzielony od głównej szyny zasilającej. W przypadku zwarcia uzwojenia silnika przepięcie zatrzymuje się na transformatorze. System sterowania nadal działa.

2. Stabilność napięcia

Nawet w przypadku spadków lub skoków napięcia w głównym zasilaniu transformator sterujący utrzymuje napięcie wyjściowe w wąskim zakresie. Sterowniki PLC i przekaźniki nie drgają ani nie zanikają.

3. Tłumienie hałasu

Przetwornice częstotliwości, styczniki i zasilacze impulsowe generują szum o wysokiej częstotliwości. Konstrukcja uzwojenia SBK i opcjonalne ekranowanie blokują przedostawanie się hałasu do obwodu sterującego.

4. Eliminacja pętli uziemienia

Zapewniając izolowane uzwojenie wtórne, SBK przerywa pętle uziemienia, które powodują błędne odczyty czujników, błędy komunikacji i niewyjaśnione zachowanie sprzętu.

5. Pojedynczy punkt zasilania

Jeden transformator dostarcza wszystkie napięcia sterujące. Brak wielu zasilaczy z różnymi odniesieniami do uziemienia. Prostsze okablowanie, mniej punktów awarii, łatwiejsze rozwiązywanie problemów.

6. Długa żywotność

Transformatory SBK są zbudowane do pracy ciągłej. Rdzeń i uzwojenia mają duże rozmiary. Izolacja jest zazwyczaj klasy F (155°C) lub klasy H (180°C). Działają fajnie i wytrzymują dziesięciolecia.

Bez odpowiedniego transformatora sterującego system sterowania maszyną będzie zdany na łaskę głównej szyny zasilającej. Dzięki jednemu działa przewidywalnie i niezawodnie.

Wybór prawaTransformator sterujący SBK

Wybór odpowiedniego transformatora sterującego nie jest skomplikowany, ale kilka błędów może spowodować uciążliwe wyłączenia i nieprawidłowe działanie.

Krok 1 – Określ obciążenie

Wymień wszystkie urządzenia, które będą zasilane przez transformator sterujący:

Zasilanie PLC (wartość VA)

Cewki przekaźników (podtrzymywane VA)

Cewki styczników (uszczelnione VA)

Kontrolki

Zawory elektromagnetyczne

Czujniki i przetworniki

Dodaj VA (nie waty) wszystkich urządzeń, które będą działać jednocześnie.

Krok 2 – Zastosuj współczynnik wypełnienia

Transformatory sterujące mają inne wymiary niż transformatory mocy.

Krok 3 – Sprawdź prąd rozruchowy

Styczniki i przekaźniki pobierają znacznie więcej prądu, gdy są zamykane, niż gdy są trzymane. Transformator, który jest wystarczająco duży, aby utrzymać prąd, może spowodować wyłączenie lub spadek napięcia podczas zamykania.

Ogólna zasada: zdolność rozruchowa transformatora powinna być co najmniej 10-krotnością obciążenia w stanie ustalonym przez kilka pierwszych cykli. Większość transformatorów SBK ma wystarczający margines rozruchu, ale jeśli masz wiele dużych styczników, należy zwiększyć ich rozmiar.

Krok 4 – Określ napięcia

Napięcie pierwotne – jakie jest Twoje zasilanie? 380 V? 400 V? 415 V?

Napięcia wtórne – czego potrzebuje Twój system sterowania? 220 V? 110 V? 24 V?

Krok 5 – Zdecyduj się na ekranowanie

Krok 6 – Wybierz typ obudowy

Otwarta rama – montaż wewnątrz panelu sterowania. Najniższy koszt.

W komplecie – montaż samodzielny. Chroni przed przypadkowym kontaktem.

IP54 lub wyższy – do środowisk zapylonych lub wilgotnych.

Krok 7 – Sprawdź raporty z testów producenta

Zapytaj dostawcę o:

Test rezystancji izolacji

Test wytrzymałości dielektrycznej

Pomiar strat bez obciążenia

Test regulacji napięcia

Ostatnie przemyślenia

Transformator sterujący SBK nie jest komponentem „bohaterskim”. Nie posiada migającego wyświetlacza ani aktualizacji oprogramowania. Ale spróbuj uruchomić maszynę bez niego, a natychmiast to zauważysz.

Znajduje się w rogu panelu sterowania i spokojnie wykonuje swoją pracę, rok po roku. Chroni kosztowną elektronikę. Utrzymuje działanie sterownika PLC w przypadku spadku napięcia magistrali głównej. Blokuje hałas, który w przeciwnym razie powodowałby przypadkowe wyłączenia.

Jeśli projektujesz panel sterowania, budujesz maszynę lub modernizujesz istniejący system, transformator sterujący SBK jest jednym z najważniejszych komponentów, które określisz – nawet jeśli nikt o tym nigdy nie mówi.

Ponieważ niezawodna moc sterowania nie jest opcjonalna. To podstawa niezawodnej automatyzacji.
