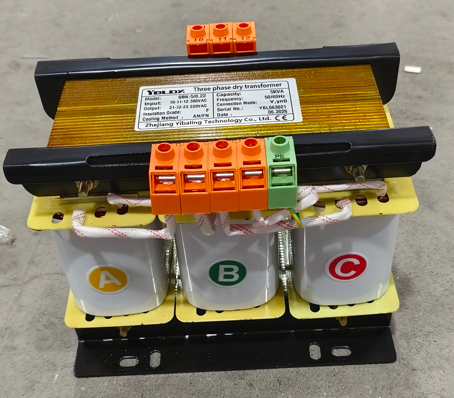

Co to jest trójfazowy transformator suchy SBK i dlaczego jest ważny?

JakiśTrójfazowy transformator suchy SBKto niskonapięciowy transformator izolacyjny chłodzony powietrzem, przeznaczony do zastosowań, w których wymagana jest czysta, stabilna moc – i gdzie transformatory wypełnione olejem po prostu nie są odpowiednie.

W przeciwieństwie do transformatorów zanurzonych w oleju, SBK nie stosuje izolacji płynnej. Jego uzwojenia są chłodzone naturalnym obiegiem powietrza, a cała jednostka została zbudowana tak, aby działała czysto, cicho i bezpiecznie — bez wycieków, bez ryzyka pożaru i bez konserwacji oleju.

Dlaczego to ma znaczenie?

Ponieważ nowoczesny sprzęt przemysłowy — maszyny CNC, zautomatyzowane linie produkcyjne, urządzenia medyczne, systemy komunikacji — jest wrażliwy na jakość zasilania i często instaluje się go w pomieszczeniach zamkniętych o ograniczonej przestrzeni, gdzie nieszczelny transformator olejowy byłby katastrofą.

SBK znajduje się pomiędzy zasilaniem a obciążeniem, zwiększając lub zmniejszając napięcie, izolując wrażliwy sprzęt od zakłóceń sieciowych i zapewniając stabilne, niezawodne źródło zasilania, które utrzymuje produkcję bez przerw.

Krótko mówiąc: zapewnia czystą i cichą moc wszędzie tam, gdzie jej potrzebujesz — wewnątrz, na zewnątrz, w szafie sterowniczej lub obok maszyn.

JakTrójfazowy transformator suchy SBKFabryka

Zasada jest prosta, ale to konstrukcja czyni SBK wyjątkowym.

Krok 1 – Rdzeń

Rdzeń magnetyczny wykonany jest z walcowanych na zimno arkuszy stali krzemowej, ułożonych w sposób schodkowy. Zmniejsza to prąd magnesowania i brak strat obciążenia, zapewniając transformatorowi wysoką wydajność.

Krok 2 – Uzwojenia

Wokół rdzenia nawinięte są wysokiej jakości uzwojenia z miedzi lub aluminium. Strona niskiego napięcia wykorzystuje uzwojenia foliowe lub warstwowe do obsługi wyższych prądów; strona wysokiego napięcia wykorzystuje uzwojenia cylindryczne dla lepszego rozkładu napięcia.

Krok 3 – Izolacja

Uzwojenia pierwotne i wtórne są elektrycznie oddzielone. Moc jest przenoszona przez pole magnetyczne — bez bezpośredniego połączenia. Blokuje to przepięcia, harmoniczne i zwarcia doziemne przed dotarciem do sprzętu.

Krok 4 – Chłodzenie

Chłodzenie to AN – naturalne powietrze. Żadnych wentylatorów, pomp, żadnych ruchomych części. Transformator odprowadza ciepło przez rdzeń i powierzchnie uzwojeń, dzięki czemu jest niezawodny i bezobsługowy.

Krok 5 – Opcjonalna obudowa

Transformatory SBK występują w dwóch głównych konfiguracjach:

Typ otwarty — do montażu wewnątrz szafek lub w obszarach o ograniczonym dostępie

Typ chroniony — wyposażony w stalową obudowę zapewniającą dodatkowe bezpieczeństwo i ochronę

Krok 6 – Monitorowanie

Opcjonalne akcesoria obejmują woltomierze, amperomierze, regulatory temperatury i kółka do instalacji przenośnych.

Rezultat: czyste, niezawodne i niewymagające konserwacji źródło zasilania, które działa cicho przez cały rok.

Typowe typy i ocenyTransformatory SBK

Transformatory SBK obejmują szeroki zakres mocy, dzięki czemu nadają się do wszystkiego, od małych obrabiarek po duże instalacje przemysłowe.

Zakres wydajności:

Trójfazowe: 1kVA – 3000kVA

Konfiguracje standardowe:

Funkcja	Opcje
Częstotliwość	50 Hz / 60 Hz (podwójna wartość znamionowa)
Napięcie wejściowe	Do 1000V — standardowe 380V, 400V, 415V
Napięcie wyjściowe	Możliwość dostosowania — 220 V, 200 V, 110 V itp.
Grupa połączeń	Y/△, △/Y, DYN11
Klasa izolacji	Klasa F (155°C) lub klasa H (180°C)
Efektywność	≥98%
Załącznik	Typ otwarty lub chroniony (IP00 – IP20)
Zaprojektuj życie	30 lat

Typowe kombinacje napięć:

Wejście	Wyjście	Aplikacja
380 V	380 V (1:1)	Tylko izolacja — ochrona przed hałasem
380 V	220 V	Ustąp w przypadku sprzętu importowanego lub o napięciu znamionowym 220 V
380 V	200 V	Konwersja napięcia dla sprzętu japońskiego
380 V	110 V	Zejdź w dół, aby uzyskać obwody sterujące lub oświetlenie

DlaczegoTrójfazowe transformatory suche SBKMateriał

Ponieważ czysta energia nie jest luksusem – jest wymogiem niezawodnej pracy w przemyśle.

Oto, co sprawia, że ​​SBK jest preferowanym wyborem w przypadku nowoczesnych instalacji:

1. Izolacja elektryczna

SBK oddziela Twój sprzęt od sieci, blokując:

Przepięcia i stany nieustalone

Harmoniczne i szumy o wysokiej częstotliwości

Zwarcia doziemne i prądy upływowe

2. Niskie straty i wysoka wydajność

Sprawność 98% lub wyższa oznacza mniej marnowanej energii, niższe koszty operacyjne i zmniejszone wymagania dotyczące chłodzenia.

3. Niski poziom hałasu

Hałas podczas pracy wynosi zazwyczaj poniżej 35–40 dB na jeden metr — jest wystarczająco cichy, aby można go było zainstalować w zajmowanych pomieszczeniach bez izolacji akustycznej.

4. Brak oleju, brak wycieków, brak ryzyka pożaru

Konstrukcja typu suchego eliminuje wycieki oleju, sprawdzanie oleju i ryzyko pożaru związane z transformatorami zanurzonymi w oleju. Dzięki temu nadaje się do instalacji wewnętrznych, wysokich budynków i innych wrażliwych lokalizacji.

5. Długa żywotność

Dzięki projektowanej żywotności wynoszącej 30 lat i minimalnym wymaganiom konserwacyjnym SBK oferuje doskonałą wartość długoterminową.

6. Elastyczna konwersja napięcia

Zasilacz SBK może konwertować napięcie w celu dopasowania go do praktycznie każdego wymagania sprzętowego, dzięki czemu idealnie nadaje się do:

Importowany sprzęt o niestandardowych wymaganiach dotyczących napięcia

Eksportuj maszyny, które muszą działać w obcych sieciach

Obiekty wyposażone w urządzenia o napięciu mieszanym

7. Możliwość dostosowania

Transformatory SBK można konstruować z określonymi napięciami wejściowymi/wyjściowymi, grupami połączeń, układami zaczepów, obudowami i akcesoriami — dostosowanymi do konkretnego zastosowania.

8. Łatwa konserwacja

Bez oleju nie ma pobierania próbek oleju, filtracji ani uzupełniania. Zwykle wystarczy okresowe czyszczenie obudowy.

9. Szeroki zakres działania

SBK działa w szerokim zakresie temperatur otoczenia (-15°C do +45°C) i wysokości (do 5000 m przy odpowiednim obniżeniu wartości znamionowych).

Wybór odpowiedniego transformatora SBK

Wybór transformatora SBK jest prosty, ale wymaga zwrócenia uwagi na kilka kluczowych szczegółów.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Uwzględnij przyszłą ekspansję — zazwyczaj 20–30% marży.

Standardowe wartości znamionowe SBK: 1 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA i do 3000 kVA na żądanie. Krok 2 — Określ napięcia wejściowe i wyjściowe

Czynnik	Pytania, które należy zadać
Napięcie wejściowe	Jakie jest zaopatrzenie Twojej witryny? 380 V? 400 V? 415 V?
Napięcie wyjściowe	Jakiego napięcia potrzebuje Twój sprzęt?
Opukanie	Czy potrzebujesz regulacji zaczepów (± 5%) w celu zmiany napięcia sieciowego?
Grupa połączeń	DYN11 jest powszechny — ale sprawdź wymagania systemowe

Krok 3 — Wybierz klasę izolacji

Klasa izolacji	Maksymalna temperatura	Polecane dla
Klasa F	155°C	Ogólne zastosowania przemysłowe — najczęściej spotykane
Klasa H	180°C	Środowiska o wysokiej temperaturze, duże obciążenia ciągłe

Krok 4 — Wybierz typ obudowy

Typ	Opis	Kiedy wybrać
Otwarte	Brak obudowy, odsłonięte uzwojenia	Instalacja w zamkniętych pomieszczeniach elektrycznych z ograniczonym dostępem
Chroniony	Obudowa stalowa	Ogólna instalacja wewnętrzna — wybór standardowy
Z kołami	Wersja mobilna, przenośna	Instalacje tymczasowe, konfiguracje testowe, warsztaty ze zmieniającymi się układami

Krok 5 — Sprawdź środowisko instalacji

Stan	Wymóg
Wysokość	≤2000m (standard), do 5000m przy obniżeniu parametrów znamionowych
Temperatura otoczenia	-15°C do +45°C
Wilgotność	≤90% (bez kondensacji)
Atmosfera	Żadnych gazów korozyjnych, pyłów przewodzących i substancji wybuchowych
Wibracja	Brak silnych wibracji i uderzeń

Krok 6 — Zweryfikuj standardy bezpieczeństwa

Sprawdź, czy transformator spełnia odpowiednie normy:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Ostatnie przemyślenia

Trójfazowy transformator suchy SBK nie jest najbardziej efektownym elementem przemysłowego systemu elektroenergetycznego. Nie ma ekranu dotykowego ani połączenia bezprzewodowego.

Ale jedną rzecz robi bardzo dobrze: zapewnia czystą, stabilną i niezawodną moc — cicho, wydajnie i przy minimalnej konserwacji.

W czasach, gdy linie produkcyjne są coraz bardziej zautomatyzowane, a sprzęt coraz bardziej wrażliwy na jakość energii, transformator SBK stanowi cichy fundament, który utrzymuje wszystko w działaniu. To nie on jest bohaterem tej historii. Jest to scena, na której występują bohaterowie.
