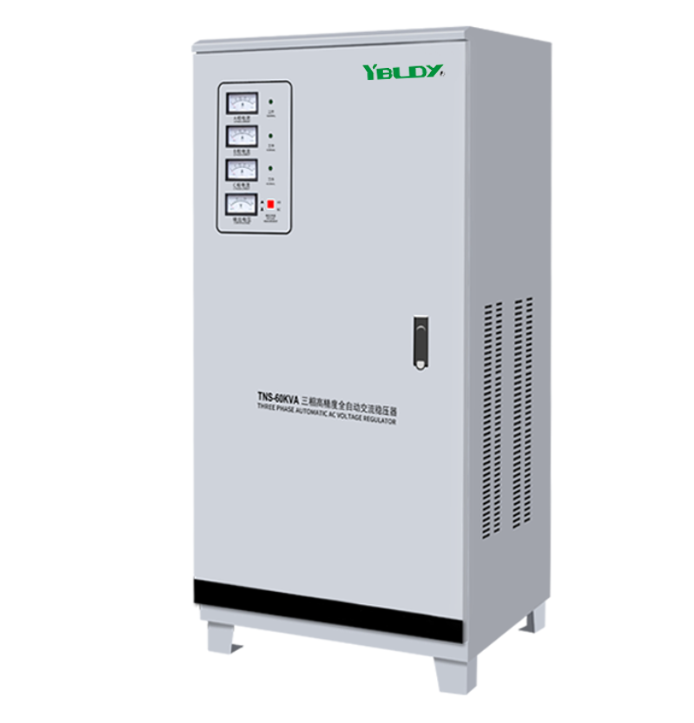

Co to jest trójfazowy stabilizator napięcia TNS?

A Trójfazowy stabilizator napięcia TNSjest zasadniczo precyzyjnym automatycznym regulatorem napięcia, który utrzymuje stałą i zrównoważoną moc trójfazową w urządzeniach przemysłowych, budynkach komercyjnych i systemach krytycznych.

Tym, co odróżnia go od jednostek jednofazowych, jest jego konstrukcja: zasadniczo są to trzy niezależne stabilizatory jednofazowe połączone ze sobą w konfiguracji gwiazdy (Y). Każda faza ma swój własny kanał regulacyjny — więc jeśli jedna faza zostanie uruchomiona, inne nie zostaną pociągnięte w dół. Każda faza jest regulowana oddzielnie – co oznacza, że ​​w przypadku spadków lub wzrostów jednej fazy, korygowana jest tylko ta faza, podczas gdy pozostałe pozostają stabilne.

Dlaczego to ma znaczenie?

Ponieważ sprzęt trójfazowy — maszyny CNC, silniki przemysłowe, systemy obrazowania medycznego, centra danych — zależy od zrównoważonego napięcia we wszystkich trzech fazach. Kiedy jedna faza jest niska, a druga wysoka, silniki nagrzewają się, sterowniki zachowują się nieprawidłowo, a żywotność sprzętu ulega skróceniu.

Stabilizator TNS znajduje się pomiędzy zasilaniem sieciowym a sprzętem, stale monitorując każdą fazę i korygując wahania napięcia, zanim spowodują problemy. Zapewnia czystą, zrównoważoną i stabilną moc – niezależnie od tego, co robi sieć.

Krótko mówiąc: zapewnia płynną, wydajną i niezawodną pracę urządzeń trójfazowych.

Jak ATrójfazowy stabilizator napięcia TNSFabryka

Stabilizator TNS współpracuje z prostym systemem sterowania serwomotorem — nic nadzwyczajnego, ale sprawdzone, że spełnia swoje zadanie.

Oto jak to faktycznie działa:

Krok 1 – Obserwuje napięcie

Czujniki na każdej z trzech faz stale mierzą napięcie wejściowe. Jeżeli cokolwiek odejdzie od wartości zadanej, obwód sterujący natychmiast to zauważy.

Krok 2 – Ustala, co należy zrobić

Płyta sterująca przetwarza odczyt napięcia, oblicza różnicę i określa, ile korekcji jest potrzebne. Jeżeli sygnał wejściowy ulega wahaniom lub zmienia się obciążenie, natychmiast wysyła polecenie do serwomotoru.

Krok 3 – Serwo porusza się

Serwosilnik obraca się i popycha szczotkę węglową wzdłuż uzwojenia autotransformatora. Zmienia to stosunek obrotów — płynnie i w sposób ciągły, bez szarpnięć i kroków.

Krok 4 – Napięcie zostaje przywrócone do linii

Jeśli sygnał wejściowy jest niski, transformator dodaje napięcie. Jeśli jest wysoka, odejmuje. Sygnał wyjściowy trafia dokładnie tam, gdzie powinien — zwykle w zakresie ±1% do ±3% wartości docelowej.

Krok 5 – Ciągły monitoring

System działa w zamkniętej pętli — wykrywając, regulując i sprawdzając — w sposób ciągły. Czas reakcji wynosi zazwyczaj poniżej 1 sekundy przy 10% zmianie napięcia wejściowego.

Krok 6 – Niezależna regulacja fazy

Ponieważ TNS zbudowany jest z trzech oddzielnych jednostek jednofazowych, każda faza jest regulowana niezależnie. Ma to kluczowe znaczenie w zastosowaniach, w których problemem jest brak równowagi faz.

Rezultat: stabilna, zrównoważona moc trójfazowa dostarczana w sposób ciągły, bez zniekształceń kształtu fali.

Typowe typy i oceny stabilizatorów TNS

Stabilizatory TNS są dostępne w różnych pojemnościach, dostosowanych do różnych zastosowań.

Zakres wydajności:

1,5 kVA do 60 kVA (standard), większe moce dostępne na zamówienie.

Standardowe specyfikacje:

Funkcje standardowe:

Trójfazowe czteroprzewodowe wejście i wyjście

Niezależna regulacja fazy

Ochrona przed przepięciem

Zabezpieczenie przed zwarciem

Zabezpieczenie przed utratą fazy

Funkcja ręcznego obejścia (w niektórych modelach)

Cyfrowy wyświetlacz pokazujący napięcie i prąd wejściowy/wyjściowy

DlaczegoTrójfazowe stabilizatory napięcia TNSMateriał

Ponieważ niezrównoważona i niestabilna moc kosztuje.

Oto, co zapewnia stabilizator TNS, czego nie mogą zapewnić zwykłe zasilacze:

1. Niezależna regulacja fazy

TNS jest zbudowany z trzech oddzielnych jednofazowych jednostek stabilizujących, z których każda reguluje niezależnie swoją fazę. Jeśli jedna faza spadnie, korygowana jest tylko ta faza — pozostałe pozostają stabilne. Zapobiega to „efektowi tętnienia”, który powoduje przegrzanie silników i nieprawidłowe działanie sprzętu.

2. Szybka reakcja

Gdy tylko zmieni się napięcie, TNS reaguje w czasie krótszym niż sekunda. Do czasu zakończenia regulacji sprzęt może nawet nie zauważyć problemu z napięciem.

3. Brak zniekształceń kształtu fali

TNS reguluje napięcie, ale nie zmienia kształtu fali. Dane wyjściowe są dokładnie takie same jak dane wejściowe — nie są dodawane żadne dodatkowe elementy. W przypadku wrażliwego sprzętu, takiego jak urządzenia do obrazowania medycznego lub instrumenty laboratoryjne, jest to wielka sprawa.

4. Szeroki zakres napięcia wejściowego

Działa idealnie od 260V do 430V. Nawet jeśli siatka jest w złym stanie, trzyma się stabilnie i nie wypada z regulacji.

5. Wysoka wydajność

Sprawność wynosi ponad 90%, dzięki czemu marnuje się mniej energii. Oznacza to, że Twoje rachunki za prąd pozostają nieco bardziej przyjazne.

6. Kompleksowa ochrona

Nadmierne napięcie, zbyt niskie napięcie, nadmierny prąd, zwarcie, utrata fazy, przegrzanie — obejmuje większość typowych usterek elektrycznych, na które możesz się natknąć.

7. Niezawodna konstrukcja, długa żywotność

Wykorzystuje uzwojenia z czystej miedzi, niezawodne serwomotory i trwałe szczotki węglowe. Nie jest zbudowany na kilka lat — jest przeznaczony do ciągłej, długotrwałej pracy.

8. Wszechstronne zastosowanie

TNS może dostarczać prąd trójfazowy 380 V w ramach swojej mocy znamionowej.

Wybór odpowiedniego stabilizatora TNS

Wybór stabilizatora TNS wymaga zwrócenia uwagi na pojemność, napięcie i zastosowanie.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Uwzględnij prądy rozruchowe (rozruchowe) silników i sprężarek. Zastosuj margines bezpieczeństwa — zazwyczaj 20–30% na przyszłą rozbudowę.

Standardowe wartości znamionowe TNS: 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA. Krok 2 — Sprawdź warunki sieci

Krok 3 — Określ wymagania wyjściowe

Napięcie wyjściowe — typowo 380 V (trójfazowe, czteroprzewodowe)

Dokładność regulacji — standardowa ±3%; dostępne modele o wysokiej precyzji

Krok 4 — Rozważ środowisko instalacyjne

Krok 5 — Sprawdź funkcje

Cyfrowy wyświetlacz — do monitorowania napięcia i prądu w czasie rzeczywistym

Funkcja obejścia — do konserwacji bez przerywania zasilania

Komunikacja — RS485/Modbus do zdalnego monitorowania (dostępne w niektórych modelach)

Krok 6 — Sprawdź funkcje ochrony

Potwierdź, że urządzenie zawiera:

Ochrona przed przepięciem

Zabezpieczenie przed zwarciem

Zabezpieczenie przed utratą fazy

Ochrona przed przegrzaniem

Scenariusze zastosowań

Seria TNS jest szeroko stosowana w wielu branżach:

Przykład z życia codziennego: fabryka półprzewodników działająca 24 godziny na dobę, 7 dni w tygodniu, wyposażona w sprzęt bez nadzoru, zainstalowała stabilizatory TNS i osiągnęła 99,8% ciągłości produkcji bez przestojów związanych z napięciem.

Ostatnie przemyślenia

Trójfazowy stabilizator napięcia TNS nie jest najbardziej efektownym urządzeniem w zakładzie przemysłowym. Nie ma ekranu dotykowego ani połączenia bezprzewodowego.

Ale robi jedną rzecz bardzo dobrze: zapewnia stabilną, zrównoważoną moc trójfazową – cicho, wydajnie i niezawodnie.

W czasach, gdy linie produkcyjne są coraz bardziej zautomatyzowane, a sprzęt coraz bardziej wrażliwy na jakość zasilania, stabilizator TNS stanowi cichy fundament, który utrzymuje wszystko w działaniu.

Stabilna moc nie jest luksusem. W przypadku urządzeń trójfazowych jest to wymagane.
