Dlaczego ZBK można stosować na prąd stały?

W warunkach przemysłowych wiele urządzeń nie pobiera bezpośrednio prądu przemiennego – wymagają prądu stałego.

Sterowanie prędkością silnika, galwanizacja, elektroliza, ładowanie, elektromagnesy, spawarki bezpośrednie... Przód tych urządzeń prawie zawsze zawiera jeden element: prostownik.

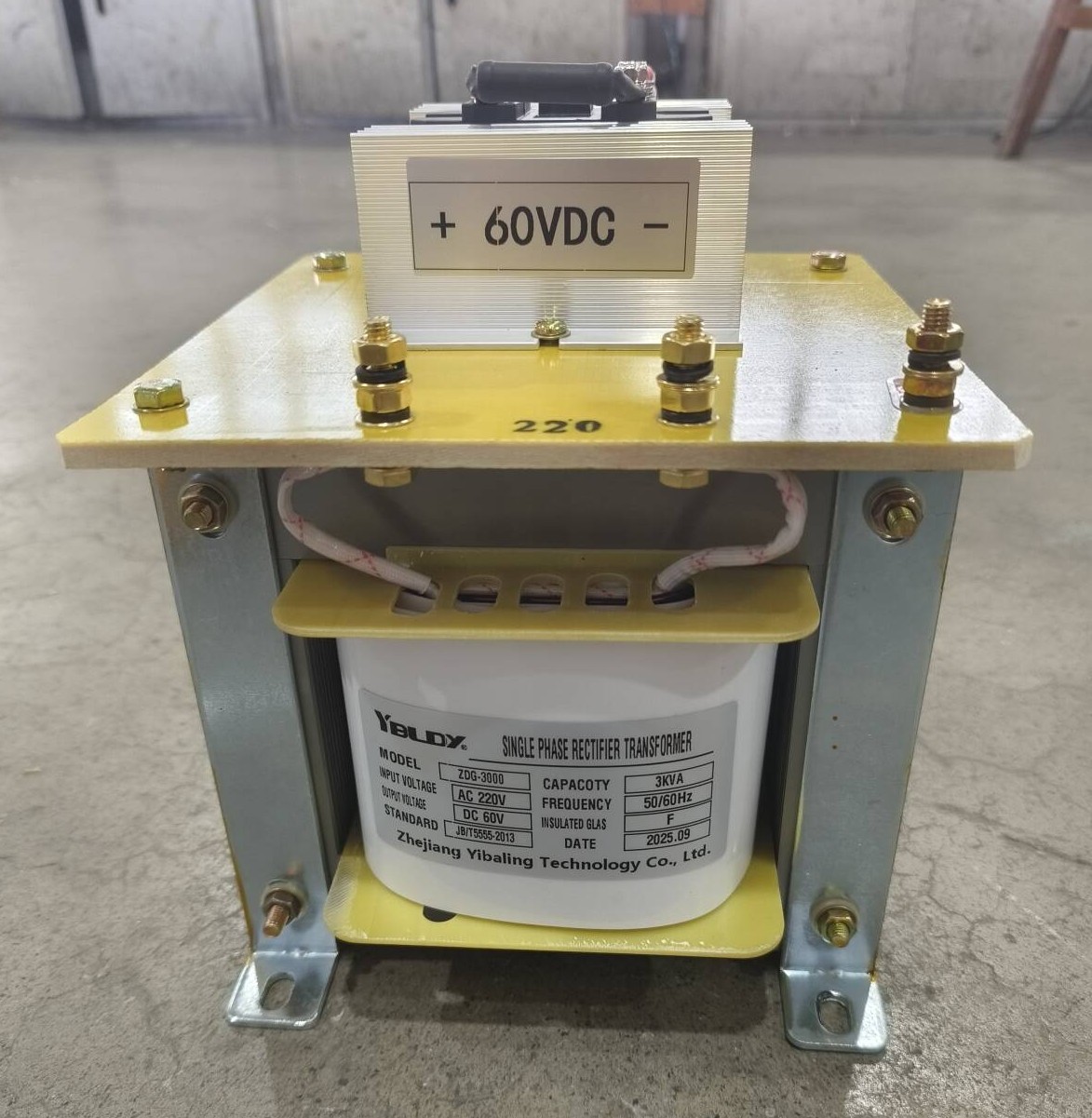

A na froncie obwodu prostowniczego często znajduje się urządzenie, które nie jest szczególnie widoczne, ale jest absolutnie niezbędne – jednofazowy transformator prostowniczy ZBK.

Co to jestTransformator sterujący ZBKDo?

Transformator sterujący ZBK nie jest zwykłym transformatorem.

Zadaniem zwykłego transformatora jest: wejście 220V, wyjście 220V (lub 110V, 36V itd.), napięcie się zmienia, ale kształt fali pozostaje ten sam – nadal prąd przemienny.

Zadaniem Transformator sterujący ZBK jest: do zasilania obwodu prostowniczego.

Wychodzące napięcie zostanie podłączone do diod prostowniczych, tyrystorów lub mostków prostowniczych, ostatecznie stając się prądem stałym. Dlatego w swojej konstrukcji transformator sterujący ZBK uwzględnia w szczególności charakterystykę obwodu prostowniczego:

Wyjście nie jest przeznaczone do bezpośredniego wykorzystania przez rezystory lub silniki, ale do lamp prostowniczych.

Musi wytrzymać pulsację prądu i harmoniczne powodowane przez prostowanie.

Izolacja, wzrost temperatury i konstrukcja muszą odpowiadać warunkom rektyfikacji.

Jednym zdaniem: Transformator sterujący ZBK to sekcja „wstępnego zasilania prostowniczego”, zmiana napięcia to tylko jego praca powierzchniowa, przystosowanie się do prostowania to jego domena zawodowa.

Gdzie są Transformatory sterujące ZBK wymagany?

Mówiąc najprościej: wszędzie tam, gdzie prąd przemienny jest konwertowany na prąd stały, prawie zawsze wymagany jest transformator prostowniczy z przodu.

Transformator sterujący ZBK a transformator zwykły

Z technicznego punktu widzenia do prostowania można używać zwykłych transformatorów, ale mają one tendencję do przegrzewania się i szybkiego starzenia. Transformatory sterujące ZBK są zbudowane specjalnie do tego trudniejszego zadania.

Wygląda podobnie, ale jest inaczej tam, gdzie ma to znaczenie

Na pierwszy rzut oka ZBK wygląda bardzo podobnie do standardowego transformatora BK. Ale wewnątrz wprowadziliśmy kilka zmian, aby właściwie poradzić sobie z obowiązkiem sprostowania:

Konstrukcja uzwojenia – bierzemy pod uwagę składową prądu stałego dostarczaną z prądem wyprostowanym. Zapobiega to nierównomiernemu nasyceniu rdzenia, co mogłoby powodować dodatkowe ciepło i hałas.

Klasa izolacji – zazwyczaj klasa F (155°C) lub klasa H (180°C). Krótko mówiąc, lepiej znosi ciepło.

Regulacja napięcia – Naprostowane obciążenia mogą się znacznie wahać. ZBK został zaprojektowany tak, aby utrzymać stabilną moc wyjściową nawet w przypadku nagłej zmiany obciążenia.

Odporność na przepięcia – gdy zapala się lampa prostownicza lub dioda, pojawia się ostry prąd rozruchowy. ZBK może przyjąć to uderzenie bez skargi.

Konstrukcja kranu – wiele zaczepów umożliwia precyzyjne dostrojenie napięcia w celu dopasowania do różnych konfiguracji prostowania (półfala, pełna fala, mostek itp.).

Stosujemy również dobre materiały: uzwojenia z czystej miedzi, wysokiej jakości stal krzemową i impregnację próżniową. To nie jest „wystarczające”. Został zaprojektowany z myślą o wieloletniej pracy w trybie prostownika.

Na co zwrócić uwagę przy wyborze ZBK

Pojemność — oblicz moc prądu stałego potrzebną po prostowaniu, a następnie podziel przez wydajność, aby uzyskać VA po stronie prądu przemiennego. Następnie dodaj co najmniej 20-30% dodatkowo jako margines bezpieczeństwa.

Napięcie wyjściowe – Należy pamiętać, że diody i tyrystory obniżają pewne napięcie (około 0,7-1 V dla diod, więcej dla tyrystorów). Wyjście transformatora powinno być nieco wyższe niż żądane końcowe napięcie prądu stałego.

Metoda prostowania – Prostowanie półfalowe, pełnookresowe i mostkowe stawiają różne wymagania transformatorowi. Powiedz nam, czego używasz.

Multi-tap czy nie – jeśli musisz regularnie regulować napięcie prądu stałego, uzyskaj model multitap lub regulowany.

Klasa izolacji – Rektyfikacja rozgrzewa się. Wybierz klasę F lub H, aby mieć spokój ducha.

Przykład z prawdziwego świata

Producent sprzętu ochrony środowiska wyprodukował zasilacze do galwanizacji o następującej konfiguracji: Jednofazowe wejście 220 V → Transformator → Mostek prostowniczy → Niskonapięciowe, wysokoprądowe wyjście do zbiorników galwanicznych.

Początkowo używali zwykłych transformatorów sterujących. W ciągu roku transformatory przegrzały się, wytworzyły nadmierny hałas i uległy starzeniu się izolacji.

Po przejściu na transformatory prostownicze ZBK o tej samej mocy:

Temperatura pracy spadła o prawie 15°C.

Przez dwa lata ciągłej pracy nie wystąpiły żadne problemy.
