W jaki sposób prąd przemieszcza się z podstacji do fabryki? Dlaczego nadal jest to transformator zanurzony w oleju?

W systemie elektroenergetycznym istnieje taki rodzaj sprzętu, który istnieje od ponad stu lat, którego zasada działania pozostała niezmienna, a konstrukcja nie jest wymyślna, ale jest w użyciu przez cały czas:

Thetransformator zanurzony w oleju.

Transformator olejowy nie jest ani modny, ani fajny, ale można go znaleźć w każdej fabryce, na każdym osiedlu mieszkaniowym i na każdej linii dystrybucyjnej.

I. Do czego dokładnie służy transformator zanurzony w oleju?

Mówiąc najprościej: przekształca energię elektryczną wysokiego napięcia w energię elektryczną niskiego napięcia i odwrotnie.

Energia elektryczna pochodząca z elektrowni ma bardzo wysokie napięcie (kilkadziesiąt tysięcy woltów, a nawet setki tysięcy woltów) i nie może być bezpośrednio wykorzystana do zasilania urządzeń. Stacja transformatorowa zanurzona w oleju obniża napięcie - do 380 V dla fabryk lub 220 V dla domów.

W odwrotnych scenariuszach niektóre sytuacje wymagają konwersji niskiego napięcia na wysokie napięcie (np. Przyłączenie elektrowni fotowoltaicznych i farm wiatrowych do sieci), a robi to również transformator zanurzony w oleju.

Transformator zanurzony w oleju robi tylko jedno: transformację napięcia.

Robi to od ponad stu lat, nie zmieniając swojego podejścia.

II. Dlaczego w obecnej erze nadal używa się „ropy naftowej”?

Niektórzy pytają: czy transformatory suche nie są bezpieczniejsze? Po co nadal używać transformatorów zanurzonych w oleju?

Odpowiedź kryje się w trzech słowach: Wytrzymuje.

Transformator zanurzony w oleju nie jest „wsteczny”; jest to najbardziej odpowiednie rozwiązanie w scenariuszach, w których wymagania dotyczące niezawodności, wydajności i kosztów są wysokie.

III. Co dokładnie robi „olej” wewnątrz transformatora zanurzonego w oleju?

Nie służy do spalania; służy do izolacji i odprowadzania ciepła.

Izolacja: Pomiędzy cewką a rdzeniem, pomiędzy cewką a obudową, pomiędzy różnymi poziomami napięcia cewki, jest ona oddzielona olejem, aby zapobiec wyładowaniom łukowym i wyładowaniom.

Odprowadzanie ciepła: Kiedy cewka się nagrzewa, olej odbiera ciepło i przekazuje je do ściany zbiornika oleju, rozprowadzając je w powietrzu.

Dlatego właśnietransformator zanurzony w olejuposiada dużą zdolność przeciążania – pojemność cieplna oleju jest duża, a przy krótkotrwałej pracy przeciążeniowej wzrost temperatury nie jest tak szybki jak w przypadku transformatorów suchych.

IV. Czy transformatory zanurzone w oleju są podatne na awarie?

Wręcz przeciwnie, transformator zanurzony w oleju jest najtrwalszym typem sprzętu elektroenergetycznego.

O ile nie jest poważnie przeciążony przez długi czas, nie jest eksploatowany bez oleju przez długi czas i nie jest często poddawany uderzeniom pioruna lub zwarciom, pojedynczy transformator zanurzony w oleju może mieć projektowaną żywotność 20-30 lat.

Typowe „problemy” to tak naprawdę tylko kilka typów:

Spadek poziomu oleju (wyciek lub parowanie)

Pogorszenie jakości oleju (wilgoć lub utlenianie)

Kondensator, przełącznik zaczepów, starzenie się izolacji

Przeciążenie powodujące nadmierny wzrost temperatury

Wszystkie te problemy można wykryć i wyeliminować z wyprzedzeniem poprzez regularne kontrole i testy oleju.

V. Najczęściej zadawane pytania przez klientów przy wyborze transformatora olejowego

1. Miedź czy aluminium?

Miedź ma dobrą przewodność, odporność na ciepło i długą żywotność, ale jest droga.

Aluminium jest tańsze, ale ma większą objętość przy tej samej pojemności i nieco wyższą emisję ciepła.

Wybierz, który z nich zależy od budżetu i wymagań na miejscu. Należy jednak zwrócić uwagę na jedną rzecz: jeśli jest to projekt wymagający ciągłego dużego obciążenia lub eksportowy, zaleca się użycie miedzi.

2. Całkowicie uszczelniony czy ze zbiornikiem oleju?

Całkowicie uszczelniony: olej nie ma kontaktu z powietrzem, starzenie się jest powolne i nie wymaga konserwacji, nadaje się do użytku na zewnątrz

Ze zbiornikiem oleju: Posiada urządzenie odpowietrzające, umożliwiające obserwację poziomu oleju, odpowiednie dla scenariuszy wymagających regularnych przeglądów

3. Jak wybrać stopień strat (efektywność energetyczna)?

S11, S13, S20... Im większa liczba, tym mniejsza strata, ale cena jest wyższa.

Oblicz, czy roczne oszczędności energii elektrycznej pokryją wyższy koszt zakupu – zazwyczaj S13 jest w stanie odzyskać różnicę w ciągu 2-3 lat.

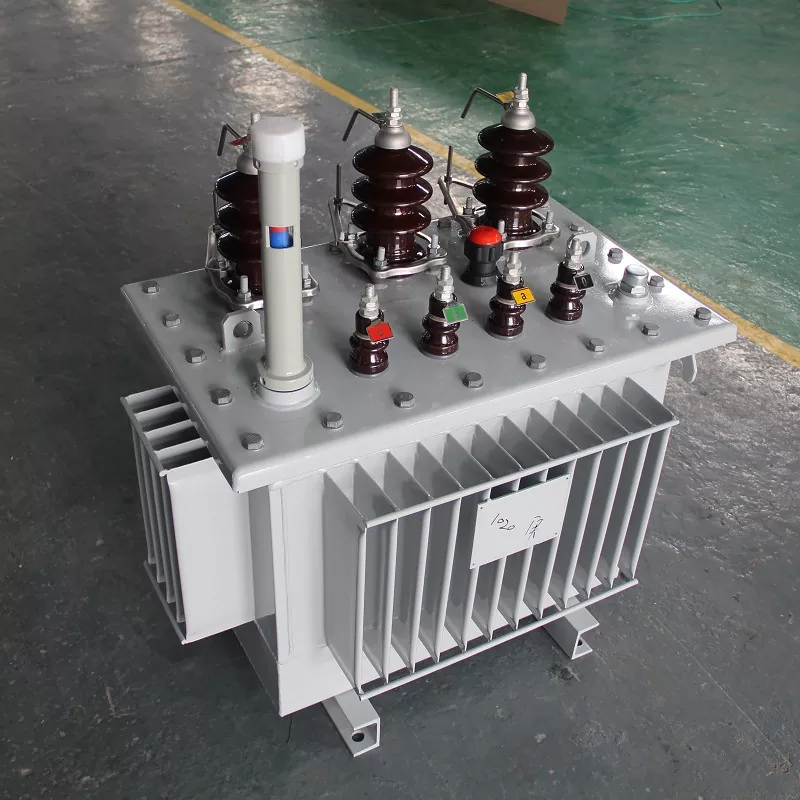

VI. Transformatory zanurzone w oleju firmy Yibaling

Produkujemytransformatory zanurzone w olejunie podążając żadną „czarną drogą technologii”, ale wybierając dobre materiały, kontrolując dobre procesy i przeprowadzając dokładne testy.

Rdzeń: walcowane na zimno blachy ze stali krzemowej o wysokiej przenikalności magnetycznej, w pełni naprzemienne układanie szwów, niskie straty bez obciążenia

Uzwojenie: Czysta miedź (standard) lub aluminium o wysokiej czystości (w razie potrzeby), ścisła izolacja międzywarstwowa, wysoka odporność na zwarcia

Olej izolacyjny: Wysokiej jakości olej transformatorowy, przed opuszczeniem fabryki w pełni przetestowany pod kątem wytrzymałości napięciowej, zawartości wilgoci i strat dielektrycznych. Zbiornik paliwa: Chłodnica płytowa lub falista, całkowicie uszczelniona, szczelna, odporna na korozję i rosę

Testy fabryczne: zmiany współczynnika, rezystancja prądu stałego, rezystancja izolacji, utrata obciążenia, utrata obciążenia, napięcie wytrzymywane przy częstotliwości sieciowej... Każde urządzenie jest testowane, bez kontroli pobierania próbek. Dotyczy:

Zakładowa dystrybucja energii, podstacja społeczna

Przemysł górniczy, chemiczny, papierniczy, tekstylny

Zwiększanie energii słonecznej, podłączenie do sieci elektrowni wiatrowych

Wsparcie eksportu, projekty pomocy zagranicznej

Wydajność: 30kVA - 3150kVA

Napięcie: 10 kV / 0,4 kV jako opcja główna, obsługująca niestandardowe dostosowywanie

VII. Podsumowanie w jednym zdaniu

Transformator olejowy nie jest najmodniejszy, ale zdecydowanie jest jednym z najbardziej niezawodnych urządzeń do dystrybucji energii w „trudnych bitwach”, takich jak duża moc, duże obciążenie, środowisko zewnętrzne i długotrwała eksploatacja.

Energia elektryczna jest pożyczana z nieba i wspiera ziemię.

Jeśli masz jakiekolwiek wymagania dotyczące selekcji transformatorów zanurzonych w oleju (pojemność, napięcie, stopień efektywności energetycznej, w pełni uszczelnione lub ze zbiornikiem do przechowywania oleju, certyfikat eksportowy), możesz skontaktować się zZespół technologii zasilania Yibalingkiedykolwiek.
