Jak działa automatyczny transformator SBK?

– Odblokowanie sekretu tej poręcznej skrzynki napięciowej

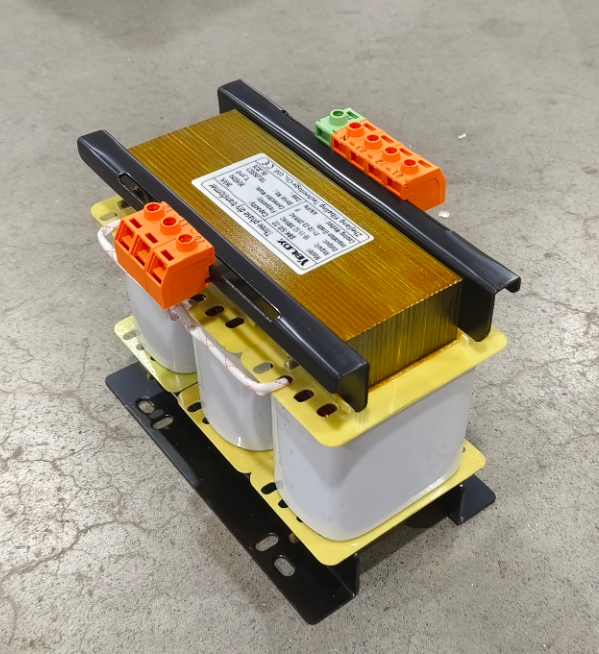

Wejdź na niemal każdą halę produkcyjną, a zauważysz kwadratowe metalowe pudełko z napisem „SBK” wydrukowanym na etykiecie. Stoi spokojnie w kącie, ale rozwiązuje pojawiający się ból głowy: masz nową, błyszczącą maszynę sprowadzona z zagranicy, ale jej napięcie znamionowe nie odpowiada lokalnej sieci. Podłącz tę skrzynkę pomiędzy, a maszyna ożyje. To jest automatyczny transformator SBK w pracy.

Co więc właściwie dzieje się w środku?

Pomińmy ciężki, podręcznikowy żargon i przedstawmy go prostym językiem.

Jedna cewka, dwa zadania

Zwykły transformator izolujący ma dwa oddzielne uzwojenia – pierwotne i wtórne – które są odizolowane elektrycznie od siebie. Moc przemieszcza się poprzez indukcję magnetyczną, ale obwody wejściowe i wyjściowe nigdy się nie stykają.

TheTransformator samochodowy SBKprzyjmuje bardziej ekonomiczne podejście. Wykorzystuje tylko jedno ciągłe uzwojenie, z kilkoma punktami zaczepienia rozmieszczonymi na całej jego długości. Podłączasz wejście do jednej sekcji cewki, a wyjście do drugiej sekcji.

Pomyśl o tym jak o długiej linie: zawiązujesz węzeł gdzieś pośrodku. Podłącz jeden koniec do źródła zasilania i podłącz sygnał wyjściowy z innego miejsca – napięcie zmienia się, ponieważ używasz tylko części liny. Ponieważ wejście i wyjście dzielą dużą część tego samego uzwojenia, transformator opiera się zarówno na sprzężeniu magnetycznym, jak i na bezpośrednim połączeniu elektrycznym.

Krok w górę czy w dół? Wszystko zależy od tego, gdzie stukniesz.

Oto konkretny przykład. Załóżmy, że przykładasz napięcie 380 V do całego uzwojenia, ale pobierasz sygnał wyjściowy z kranu w pozycji 200 V – otrzymasz 200 V. To krok w dół. Odwróć sytuację: wprowadź napięcie 200 V do tej sekcji i pociągnij 380 V z pełnego uzwojenia i gotowe.

Fizyka to zwykła indukcja elektromagnetyczna – prąd przemienny wytwarza zmienne pole magnetyczne, które indukuje napięcie wzdłuż całej cewki. Przesuń kran, przesuń stosunek napięcia. Prosto, bezpośrednio i solidnie.

Dlaczego tak wielu producentów sprzętu przysięgaTransformator samochodowy SBK?

Trzy duże powody.

Po pierwsze, oszczędza materiał i pieniądze. Ponieważ część uzwojenia pełni podwójną funkcję, potrzeba mniej miedzi (lub aluminium) i mniejszego rdzenia niż transformator izolujący o tej samej mocy znamionowej. Oznacza to lżejszą, bardziej kompaktową jednostkę przy niższych kosztach.

Po drugie, wyższa wydajność, niższe ciepło. Mniejsze straty miedzi i mniejsze straty żelaza przekładają się na mniej marnowanej energii. Z biegiem czasu – szczególnie w przypadku dużych jednostek o mocy setek lub tysięcy kVA – oszczędności energii naprawdę się sumują.

Po trzecie, jest to wszechstronne rozwiązanie dla sprzętu zasilanego napięciem obcym. Wiele precyzyjnych obrabiarek, serwonapędów, wtryskarek i elektroniki pochodzi z Japonii, Europy i Stanów Zjednoczonych i ma napięcia nominalne takie jak 200 V, 220 V, 110 V lub 100 V. Nasze lokalne sieci zwykle dostarczają napięcie 380 V/220 V. Seria SBK umożliwia dostosowanie wielu kombinacji zaczepów, dzięki czemu można wybrać dokładnie takie napięcie, jakie „lubi” zjadać Twój sprzęt.

Jedna uwaga: to nie jest transformator separujący

To jest ważne. Automatyczny transformator SBK nie zapewnia izolacji galwanicznej pomiędzy wejściem i wyjściem. Ponieważ uzwojenia mają wspólną sekcję, uzwojenie pierwotne i wtórne są połączone elektrycznie. Jeśli potrzebujesz izolacji galwanicznej dla bezpieczeństwa, filtrowania szumów lub ochrony przed wstrząsami, powinieneś wybrać prawdziwy transformator izolujący. Jeśli jednak jedyną potrzebą jest konwersja napięcia – a zależy Ci na kosztach – SBK jest niezwykle wydajnym wyborem.

Gdzie właściwie znajdujesz Transformator samochodowy SBKw prawdziwym życiu?

Oprócz obrabiarek i importowanego sprzętu, o których wspomniałem, zobaczysz także transformatory SBK w panelach rozdzielczych oświetlenia, stopniach czołowych prostowników, stacjach ładowania, systemach zasilania tuneli i metra, szafach sterowniczych wind w wysokich budynkach – praktycznie wszędzie tam, gdzie trzeba zmienić poziom napięcia bez konieczności izolacji.

Aby to zakończyć

Automatyczny transformator SBK nie jest nauką o rakietach. W swej istocie jest to tylko jedno uzwojenie z gwintem i stara, dobra indukcja elektromagnetyczna. Zużywa mniej materiałów, marnuje mniej energii i rozwiązuje jeden z najczęstszych problemów związanych z niedopasowaniem napięcia, jakie można spotkać w hali produkcyjnej. Żadnych fantazyjnych sztuczek – po prostu solidny, praktyczny koń pociągowy, który działa cicho przez lata. I taki właśnie powinien być, moim zdaniem, dobry sprzęt przemysłowy.
