Co to jest inteligentny stabilizator napięcia kompensacyjnego DBW?

Niestabilne napięcie? DBW Cię obejmuje

W miarę jak sprzęt jednofazowy staje się coraz większy i bardziej wyrafinowany, jego apetyt na czystą energię rośnie wraz z nim.

Szlifierki precyzyjne dają nierówne wykończenie. Skanery CT pokazują w danych obrazy duchów. Instrumenty laboratoryjne dryfują w połowie eksperymentu. Klimatyzatory wyłączają się w godzinach szczytu, przez co w całym budynku jest gorąco i niekomfortowo.

Najczęściej problemem nie jest sprzęt, lecz napięcie.

Napięcie sieciowe zmienia się w ciągu dnia. Niski podczas szczytowego obciążenia, wysoki w nocy. Dodaj do tego przepięcia rozruchowe z ciężkiego sprzętu na tej samej linii, a jakość jednofazowego zasilania 220 V nie będzie stabilna. W przypadku urządzeń gospodarstwa domowego wahania napięcia mogą oznaczać różnicę między „działa” a „działa trochę słabo”. Do sprzętu precyzyjnego i dużej mocy? To jest różnica pomiędzy uruchomieniem a wyłączeniem.

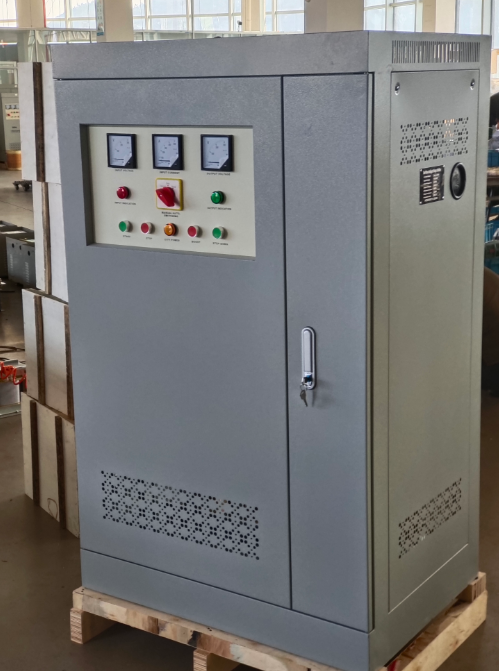

Inteligentny stabilizator napięcia kompensacyjnego Yibaling DBW został zbudowany, aby rozwiązać dokładnie ten problem.

JakDBW Inteligentny stabilizator napięcia kompensacyjnegoFabryka

DBW wykorzystuje kompensacyjną regulację napięcia — to samo sprawdzone podejście, co stabilizatory typu serwo, ale z lepszą wydajnością i wyższą wydajnością.

System składa się z czterech głównych części:

Transformator kompensacyjny

Kontaktowy regulator napięcia

Automatyczny obwód sterujący

Silnik serwo z mechanizmem napędowym redukującym prędkość

Uzwojenie wtórne transformatora kompensacyjnego jest połączone szeregowo z obwodem głównym. Jego uzwojenie pierwotne łączy się z wyjściem regulatora kontaktowego.

Cykl operacyjny wygląda następująco:

Krok 1 – Próbkowanie w czasie rzeczywistym.

Obwód sterujący w sposób ciągły próbkuje napięcie z wyjścia stabilizatora, sprawdzając, czy wyjście utrzymuje wartość zadaną.

Krok 2 – Obliczenie odchylenia.

Próbkowany sygnał jest przetwarzany w celu określenia, jak daleko sygnał wyjściowy odsunął się od wartości docelowej.

Krok 3 – Polecenie regulacji.

Obwód sterujący sygnalizuje obrót serwomotoru. Poprzez reduktor prędkości i napęd łańcuchowy silnik przesuwa szczotkę węglową wzdłuż powierzchni uzwojenia regulatora stykowego.

Krok 4 – Korekta odszkodowania.

Nowe położenie szczotki węglowej powoduje zmianę napięcia wyjściowego regulatora kontaktowego, co z kolei powoduje zmianę napięcia na uzwojeniu pierwotnym transformatora kompensacyjnego. Uzwojenie wtórne — połączone szeregowo z obwodem głównym — dodaje lub odejmuje napięcie w razie potrzeby, aby przywrócić wartość zadaną na wyjściu.

Ten cykl zamkniętej pętli przebiega w sposób ciągły: Monitoruj → Oblicz → Dopasuj → Monitoruj ponownie. Czas reakcji wynosi zwykle poniżej 1,5 sekundy w przypadku zmiany napięcia wejściowego o 10%.

Kluczowe funkcje, które naprawdę mają znaczenie

Duża pojemność, wysoka wydajność

Seria DBW obejmuje moc od 10 kVA do 180 kVA, przy wydajności przy pełnym obciążeniu powyżej 95% — niektóre modele osiągają 98%. Obsługuje duże obciążenia bez marnowania mocy.

Brak zniekształceń kształtu fali

Przebieg wyjściowy jest dokładnie zgodny z przebiegiem wejściowym. Żadnych dodanych harmonicznych, żadnych zniekształceń. W przypadku sprzętu do obrazowania medycznego i instrumentów precyzyjnych ma to ogromne znaczenie. Zniekształcenia bezpośrednio wpływają na jakość obrazu i dokładność pomiaru.

Działa z każdym typem obciążenia

Rezystancyjne (grzejniki, oświetlenie), indukcyjne (silniki, sprężarki), pojemnościowe (baterie kondensatorów) – DBW obsługuje je wszystkie. Jeden stabilizator, dowolne obciążenie.

Obsługuje skoki rozruchowe

Duże silniki i sprężarki pobierają ogromny prąd podczas uruchamiania. DBW pochłania ten wzrost bez wyłączania się i wyłączania.

Kompleksowa ochrona

Nadmierne napięcie, podnapięcie, utrata fazy, zła kolejność faz, przetężenie, zwarcie – wszystko zabezpieczone. Kiedy sieć działa nieprawidłowo, DBW najpierw odcina moc wyjściową i chroni sprzęt. Niektóre modele oferują dwa kanały zasilania — stabilizowane i bezpośrednie — z możliwością wyboru trybu ręcznego lub automatycznego.

GdzieDBW Inteligentna stabilizacja napięcia kompensacyjnegor Idź?

Prawie wszędzie tam, gdzie potrzebna jest jednofazowa stabilizacja napięcia dużej mocy.

Produkcja precyzyjna – maszyny CNC, szlifierki precyzyjne, urządzenia EDM, wycinarki laserowe. Niestabilność napięcia wpływa na dokładność obróbki. Liczba złomów rośnie, marża zysku spada.

Sprzęt medyczny – tomografy komputerowe, systemy RTG, USG, systemy wspomagające MRI. Sprzęt do obrazowania medycznego jest niezwykle wrażliwy na jakość zasilania. Wahania napięcia powodują artefakty obrazu, które mogą mieć wpływ na diagnozę.

Laboratoria i badania i rozwój – Przyrządy analityczne, stanowiska badawcze, systemy pomiarowe. Dane, które dryfują, i eksperymenty, które kończą się niepowodzeniem, marnują czas, próbki i przyznają pieniądze.

Obiekty komercyjne i publiczne – Centralna klimatyzacja, windy, drukarki wielkoformatowe, pomieszczenia komunikacyjne, centra danych. Kiedy one się zatrzymają, zatrzymuje się wraz z nimi cały budynek.

Obiekty przemysłowe i górnicze – Linie produkcyjne, maszyny tekstylne, mieszalniki, wciągniki, sprzęt spawalniczy. Linia nie może się zatrzymać, a napięcie nie może wędrować.

Specjalnie dla użytkowników na końcach linii dystrybucyjnych niskiego napięcia — daleko od podstacji, długie przebiegi kabli, niskie napięcie bazowe. Gdy zmieniają się obciążenia, wahania napięcia są większe. Szeroki zakres wejściowy DBW (jednofazowe 176 V 264 V) radzi sobie z tym niezawodnie.

Jak wybrać dobroDBW Inteligentny stabilizator napięcia kompensacyjnego

Dwie rzeczy mają największe znaczenie: moc (kVA) i zakres napięcia wejściowego.

Pojemność — zsumuj całkowitą moc wszystkiego, co podłączasz, a następnie dodaj 30% marginesu. Silniki i sprężarki podczas rozruchu pobierają kilkukrotnie większy prąd roboczy — należy pozostawić wystarczająco dużo miejsca.

Standardowe wydajności DBW: 10 kVA do 180 kVA. Nie wiesz, który pasuje? Wyślij listę swojego sprzętu do działu sprzedaży Yibaling — oni go dopasują.

Zakres napięcia wejściowego – modele standardowe obejmują jednofazowe 176 V 264 V. Jeśli w Twojej lokalizacji występują większe wahania — długie linie zasilające, odległe lokalizacje, słabe sieci — na żądanie dostępne są szersze zakresy wejściowe.

Napięcie wyjściowe – standardowe wyjście to jednofazowe 220 V. Dokładność regulacji można ustawić w zakresie od ±1% do ±5%. Domyślna wartość fabryczna wynosi zwykle ±3%. Jeśli potrzebujesz większej dokładności, po prostu określ to przy składaniu zamówienia.

Środowisko instalacji – DBW jest przeznaczony do montażu wewnątrz pomieszczeń. Temperatura otoczenia -15°C do +40°C, wilgotność względna poniżej 90%, bez gazów korozyjnych, pary, osadów chemicznych, kurzu i zanieczyszczeń wybuchowych/przewodzących. Miejsce montażu nie powinno być narażone na silne wibracje lub wstrząsy.

Ostatnie przemyślenia

Inteligentny stabilizator napięcia kompensacyjnego DBW nie posiada ekranu dotykowego. Nie łączy się z Wi-Fi. To nie trafia na pierwsze strony gazet.

Jego działanie jest proste: stabilizuje jednofazowe napięcie dużej mocy w sposób niezawodny i ciągły.

W przypadku fabryk, szpitali i laboratoriów, które od lat zmagają się z niestabilnym zasilaniem, różnica jest natychmiastowa. Sprzęt przestaje działać. Produkcja przestaje się zatrzymywać. Ludzie przestają się martwić kolejnym spadkiem napięcia.

Nie jest to najbardziej błyskotliwy element wyposażenia w hali produkcyjnej. Ale to on sprawia, że ​​wszystko inne działa.
