Co to jest transformator rozdzielczy S11 i dlaczego jest ważny?

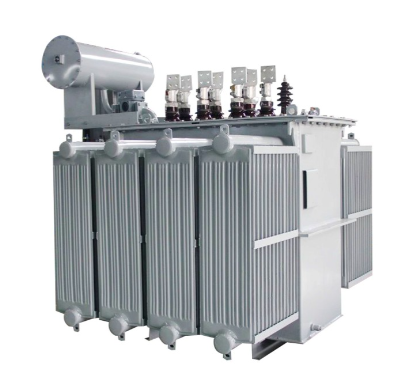

Transformator dystrybucyjny S11 to trójfazowy transformator rozdzielczy zanurzony w oleju, przeznaczony do obniżania mocy średniego napięcia — zwykle 10 kV lub 6 kV — do poziomów niskiego napięcia stosowanego w fabrykach, budynkach i społecznościach. Dostępny zarówno w wersji całkowicie uszczelnionej, jak i ze zbiornikiem konserwacyjnym, stanowi bezpośrednie ulepszenie starszej serii S9, zapewniając niższe straty i lepszą ekonomikę działania.

Czym S11 różni się od wcześniejszych modeli?

W porównaniu z serią S9, S11 zmniejsza straty w stanie jałowym o około 30% i prąd bez obciążenia o 50%–70%. To nie jest mała poprawa — to znacząca różnica w kosztach operacyjnych dzień po dniu, rok po roku.

Dlaczego to ma znaczenie?

Bo transformatory nie śpią. Działają 24 godziny na dobę, 7 dni w tygodniu, 365 dni w roku. Transformator, który marnuje mniej energii na biegu jałowym, pozwala zaoszczędzić pieniądze każdego dnia. W przypadku okresu użytkowania wynoszącego 20–30 lat oszczędności te sumują się do znacznej kwoty.

W skrócie: S11 zapewnia niezawodność transformatora zanurzonego w oleju ze znacznie lepszą wydajnością niż modele, które zastąpił.

JakTransformator dystrybucyjny S11Fabryka

Zasada działania to indukcja elektromagnetyczna – taka sama jak w każdym transformatorze – ale S11 ma kilka ulepszeń konstrukcyjnych, które zwiększają wydajność i niezawodność.

Krok 1 – Rdzeń

Rdzeń wykonany jest z wysokiej jakości stali krzemowej o ziarnie walcowanej na zimno, połączonej z całkowicie skośną konstrukcją złącza zakładkowego 45°. Taka konstrukcja minimalizuje opór magnetyczny i straty prądu wirowego. W niektórych modelach zastosowano nawinięty rdzeń skonstruowany przy użyciu specjalistycznego sprzętu, tworząc zamknięty obwód magnetyczny bez połączeń stykowych, co dodatkowo zmniejsza straty i hałas.

Krok 2 – Uzwojenia

W transformatorze zastosowano uzwojenia miedziane o ulepszonej izolacji i materiałach części aktywnych. Konstrukcja wsporcza cewki została zaprojektowana z myślą o wysokiej stabilności, poprawiając niezawodność działania.

Krok 3 – Zamknięty zbiornik

Zamiast tradycyjnego zbiornika konserwatora, wiele modeli S11 wykorzystuje zbiornik oleju z tektury falistej o całkowicie uszczelnionej konstrukcji. Pofałdowania rozszerzają się i kurczą pod wpływem zmian temperatury oleju, automatycznie kompensując zmiany objętości. Oznacza to, że olej jest trwale uszczelniony przed dostępem powietrza, co zapobiega wnikaniu wilgoci i spowalnia utlenianie oleju.

Krok 4 – Chłodzenie

Chłodzenie to ONAN – Oil Natural Air Natural. Żadnych wentylatorów, pomp, żadnych dodatkowych ruchomych części. Transformator opiera się na naturalnej konwekcji przez faliste ściany zbiornika w celu rozproszenia ciepła.

Rezultat: transformator, który działa wydajnie, pozostaje szczelny i wymaga minimalnej konserwacji.

Typowe typy i parametry znamionowe transformatorów S11

Seria S11 jest dostępna w szerokim zakresie mocy, zazwyczaj od 10 kVA do 2500 kVA.

DlaczegoTransformatory dystrybucyjne S11Materiał

Ponieważ transformator, który marnuje mniej energii i działa dłużej, to transformator, który oszczędza pieniądze.

Oto, co sprawia, że ​​S11 jest solidnym wyborem dla sieci dystrybucyjnych:

1. Zmniejszona utrata obciążenia bez utraty obciążenia

Rdzeń schodkowy i wysokiej jakości stal krzemowa zmniejszają utratę obciążenia o około 30% w porównaniu do serii S9. Dla transformatora pracującego 24 godziny na dobę, 7 dni w tygodniu, jest to realna i wymierna oszczędność.

2. Zmniejszony prąd jałowy

Prąd bez obciążenia jest redukowany o 50–70%, co poprawia współczynnik mocy i zmniejsza straty na wejściu.

3. Całkowicie uszczelniona konstrukcja

Zbiornik z tektury falistej jest całkowicie uszczelniony – bez odpowietrznika i konserwatora. Olej nie ma kontaktu z powietrzem, co oznacza, że ​​olej izolacyjny starzeje się wolniej, zachowując swoją wytrzymałość dielektryczną przez cały okres eksploatacji transformatora.

4. Niższy hałas

Poziom hałasu został obniżony o 5 10 dB w porównaniu do wcześniejszych konstrukcji, dzięki czemu S11 jest bardziej odpowiedni do instalacji w pobliżu obszarów mieszkalnych.

5. Długa żywotność

Ponieważ olej jest uszczelniony przed powietrzem i wilgocią, układ izolacji transformatora ulega wolniejszej degradacji. S11 zaprojektowano na 20–30 lat pracy przy minimalnej konserwacji.

6. Niskie koszty utrzymania

Bez pobierania próbek oleju, bez uzupełniania, bez konserwacji konserwatora. Całkowicie uszczelniona konstrukcja oznacza, że ​​rutynowa konserwacja ogranicza się w dużej mierze do czyszczenia zewnętrznego i okresowych kontroli.

7. Szeroki zakres zastosowań

Transformatory S11 nadają się do fabryk, kopalń, zakładów petrochemicznych, dystrybucji przemysłowej i rolniczej oraz zastosowań energetycznych i oświetleniowych.

Wybór odpowiedniego transformatora S11

Wybór transformatora S11 wymaga dopasowania pojemności, napięcia i warunków środowiskowych do aplikacji.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Zastosuj margines bezpieczeństwa — zazwyczaj 20–30% na przyszłą rozbudowę.

Standardowe wartości znamionowe S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Krok 2 — Określ napięcie pierwotne i wtórne

Krok 3 — Wybierz grupę połączeń

Dyn11 — zalecany do większości zastosowań. Połączenie wysokiego napięcia w kształcie trójkąta zapewnia ścieżkę dla prądów harmonicznych i poprawia odporność na zwarcia.

Yyn0 — prostsze, ale mniej odpowiednie dla obciążeń niezrównoważonych.

Krok 4 — Sprawdź środowisko instalacji

Krok 5 — Rozważ typ zbiornika

Całkowicie uszczelniony (zbiornik z tektury falistej) — zalecany do większości zastosowań. Brak kontaktu oleju z powietrzem, wolniejsze starzenie się oleju, minimalna konserwacja.

Zbiornik konserwacyjny — tradycyjna konstrukcja z konserwatorem oleju i odpowietrznikiem. Wymaga okresowych kontroli poziomu oleju i konserwacji.

Krok 6 — Potwierdź akcesoria ochronne

W przypadku zastosowań krytycznych należy rozważyć:

Przekaźnik gazowy i urządzenie nadmiarowe ciśnienia (dla większych jednostek)

Monitor temperatury ze zdalnymi stykami alarmowymi

Przekaźnik Buchholza do wykrywania usterek

Ostatnie przemyślenia

Transformator rozdzielczy zanurzony w oleju S11 zapewnia znaczną poprawę wydajności w porównaniu z wcześniejszymi modelami S9 i S10. Przy braku strat obciążenia zmniejszonych o około 30% i prądzie bez obciążenia zmniejszonym o 50%–70%, zapewnia niższe koszty operacyjne i większą niezawodność niż modele, które zastąpił.

Tym, co sprawia, że ​​S11 jest szczególnie praktyczny, jest jego w pełni uszczelniona konstrukcja. Izolując olej od powietrza i wilgoci, uszczelniona konstrukcja zbiornika spowalnia starzenie się oleju, wydłuża żywotność izolacji i praktycznie eliminuje rutynową konserwację. W przypadku instalacji zewnętrznych w odległych lokalizacjach jest to znacząca zaleta.

S11 nie jest najnowszym transformatorem na rynku. Został zastąpiony pod względem wydajności przez S13, S20 i nowsze konstrukcje. Pozostaje jednak sprawdzonym, niezawodnym i opłacalnym narzędziem w milionach instalacji na całym świecie.

W przypadku projektów, w których ważny jest zarówno budżet, jak i niezawodność – modernizacja starszego transformatora, wymiana uszkodzonej jednostki lub budowa nowej sieci dystrybucyjnej przy realistycznych ograniczeniach kosztowych – S11 jest nadal solidnym i rozsądnym wyborem.

Nie ma najniższych strat ze wszystkich transformatorów, jakie kiedykolwiek wyprodukowano. Ale ma znacznie mniejsze straty niż S9, który zastąpił – i ta różnica jest widoczna na rachunku za prąd miesiąc po miesiącu, rok po roku.
