Co to jest stabilizator napięcia serwo DBW?

Jedna faza, poważna moc

Większość ludzi myśli o regulatorach napięcia jako o małych pudełkach, które podłącza się obok komputera lub telewizora. I tak, istnieją. Istnieje jednak zupełnie inny rodzaj regulatora – taki, który nie leży na biurku. Znajduje się w fabryce, obok linii produkcyjnej i zasila urządzenia pobierające dziesiątki, a nawet setki kilowatów.

Stabilizatory napięcia serwo DBWsą zbudowane na duże obciążenia.

Obsługują ciężkie sprzęty: maszyny CNC, systemy obrazowania medycznego, drukarki wielkoformatowe, piece przemysłowe, linie produkcyjne, centralne systemy klimatyzacji i windy. Jeśli pobiera duży prąd i działa na zasilaniu jednofazowym, prawdopodobnie potrzebuje jednego z nich.

Dlaczego „wysoka moc” ma znaczenie

Zwykłe regulatory jednofazowe osiągają maksymalnie kilka kilowoltów (kVA). Może 5 kVA, może 10 kVA, jeśli go popchniesz.

Regulatory dużej mocy zaczynają się tam, gdzie te się kończą. Na przykład jednostki serii DBW mają moc od 10 kVA aż do 180 kVA, a niektóre konstrukcje osiągają nawet 300 kVA. To wystarczy, aby zasilić oświetlenie, klimatyzację i sprzęt produkcyjny całego warsztatu z jednego stabilizowanego źródła zasilania.

Wyzwanie związane z dużymi obciążeniami polega na tym, że nie tylko pobierają one więcej prądu — pobierają go w sposób, który karze zwykłe regulatory. Silniki uruchamiają się. Włączają się kompresory. Sprzęt spawalniczy łukuje. Każde z tych zdarzeń powoduje spadek lub wzrost napięcia, czasem gwałtowny. Mały regulator zadziałałby, przegrzał się lub po prostu nie zareagowałby wystarczająco szybko.

Regulator dużej mocy został zaprojektowany tak, aby absorbować te wstrząsy i utrzymywać stałą moc wyjściową, niezależnie od obciążenia.

JakStabilizator napięcia serwa DBWFabryka— Zasada rekompensaty

Seria DBW, która jest jedną z najpopularniejszych jednofazowych konstrukcji dużej mocy, wykorzystuje tak zwaną regulację typu kompensacyjnego.

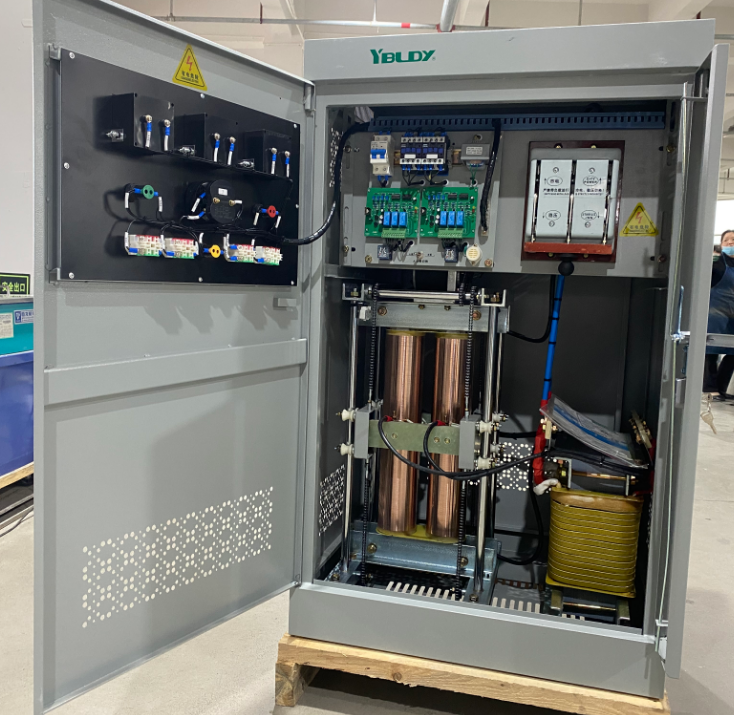

To sprytny układ. Wewnątrz urządzenia znajdują się dwa kluczowe elementy:

Transformator kompensacyjny — połączony szeregowo z główną linią zasilającą

Kontaktowy regulator napięcia — który reguluje napięcie kompensacyjne

Obwód sterujący stale monitoruje napięcie wyjściowe. Kiedy wykryje odchylenie – powiedzmy, napięcie wejściowe spadnie, ponieważ właśnie uruchomił się duży silnik – wysyła sygnał do serwomotoru. Silnik przesuwa szczotkę węglową po uzwojeniach regulatora kontaktowego. Zmienia to napięcie docierające do uzwojenia pierwotnego transformatora kompensacyjnego. Następnie transformator kompensacyjny dodaje lub odejmuje napięcie z linii głównej, przywracając moc wyjściową dokładnie tam, gdzie powinna.

Wszystko to dzieje się automatycznie, w sposób ciągły i szybki — zwykle w ciągu 1,5 sekundy w przypadku zmiany napięcia wejściowego o 10%.

Piękno tej konstrukcji polega na tym, że nie zakłóca ona przepływu mocy. Nie włącza się i nie wyłącza. Po prostu podnosi napięcie w górę i w dół, korygując je w miarę upływu czasu.

Co wyróżnia dobrego

1. Nie ma to wpływu na kształt fali

Niektóre regulatory zniekształcają przebieg prądu przemiennego podczas korygowania napięcia. Ten nie. To, co wychodzi, jest identyczne z tym, co weszło – tylko stabilniejsze. W przypadku sprzętu do obrazowania medycznego, instrumentów laboratoryjnych i maszyn precyzyjnych nie podlega to negocjacjom.

2. Jest wydajny

Przy pełnym obciążeniu wydajność przekracza 95%. Przy mocy 50 kVA i większej jest jeszcze lepiej — około 98%. Oznacza to mniej ciepła, mniej marnowanej energii elektrycznej i niższe koszty operacyjne w całym okresie eksploatacji urządzenia.

3. Radzi sobie z przeciążeniem

Seria DBW może pobierać 200% prądu znamionowego przez jedną minutę. Takiego marginesu potrzebujesz, gdy uruchamiana jest sprężarka lub linia produkcyjna wchodzi na wysokie obroty.

4. Chroni siebie — i Twój sprzęt

Standardowe zabezpieczenie obejmuje przepięcie, podnapięcie, przetężenie, zwarcie i utratę fazy. Niektóre modele oferują również przełączanie ręczne/automatyczne, tryby obejścia i automatyczny restart po awarii zasilania. Jeśli coś pójdzie nie tak, regulator wyłączy się bezpiecznie, zamiast pozwolić, aby usterka dotarła do sprzętu.

5. Działa nieprzerwanie

To nie są urządzenia do pracy przerywanej. Zostały zaprojektowane do pracy 24 godziny na dobę, 7 dni w tygodniu, 365 dni w roku, przy minimalnej konserwacji.

Gdzie znajdzieszRegulator napięcia serwa DBW

Lista zastosowań jest szeroka — i rośnie.

Produkcja przemysłowa — maszyny CNC, centra obróbcze, linie produkcyjne, sprzęt do obróbki metalu

Placówki medyczne — tomografy komputerowe, maszyny MRI, systemy rentgenowskie, analizatory laboratoryjne

Budynki komercyjne — windy, centralna klimatyzacja, drukarki wielkoformatowe, systemy oświetleniowe

Telekomunikacja — Stacje bazowe, centra danych, sprzęt komunikacyjny

Badania i testowanie — Laboratoria, stanowiska badawcze, sprzęt kalibracyjny

Rolnictwo i transport — Systemy nawadniające, sygnalizacja kolejowa, obsługa naziemna lotnisk

W skrócie: wszędzie tam, gdzie zasilanie jednofazowe musi być czyste, stabilne i zdolne wytrzymać duży prąd.

Wybór odpowiedniego rozmiaru

Wybór regulatora dużej mocy nie jest skomplikowany, wymaga jednak przemyślenia.

Krok 1 — Dodaj swoje ładunki

Wypisz wszystko, co będzie połączone. Silniki i sprężarki pobierają więcej podczas rozruchu niż podczas pracy — czasami od trzech do pięciu razy więcej. Nie dobieraj rozmiaru na podstawie samego prądu roboczego.

Krok 2 — Zastosuj margines bezpieczeństwa

Praktyka branżowa polega na dodaniu 20–30% do całości. Obejmuje to przyszłą rozbudowę i nieoczekiwane przeciążenia.

Krok 3 — Sprawdź swoją siatkę

Standardowe jednostki DBW akceptują napięcie wejściowe od 176 V do 264 V. Jeśli Twoja witryna regularnie wykracza poza ten zakres, określ szerszą wersję wejściową.

Krok 4 — Weź pod uwagę środowisko

Urządzenia te przeznaczone są do montażu wewnątrz pomieszczeń, w temperaturze otoczenia od 10°C do +40°C i wilgotności względnej poniżej 90%. Jeśli Twoja witryna jest zakurzona, wilgotna lub słabo wentylowana, uwzględnij to.

Ostatnie przemyślenia

Stabilizator napięcia serwo DBW nie jest efektowny. Nie ma ekranu dotykowego ani aplikacji mobilnej. To nie trafia na pierwsze strony gazet.

Robi jednak coś istotnego: utrzymuje duże obciążenia, gdy sieć nie jest w stanie tego zrobić.

W przypadku fabryk, szpitali i budynków komercyjnych, które nie mogą sobie pozwolić na przestoje związane z napięciem, regulator nie jest opcjonalny — jest to infrastruktura. Znajduje się pomiędzy zawodną siecią a drogim sprzętem, wykonując jedno zadanie cicho i nieprzerwanie: upewniając się, że napięcie pozostaje tam, gdzie powinno.

Duże ładunki wymagają dużej ochrony. Po to właśnie to jest.
