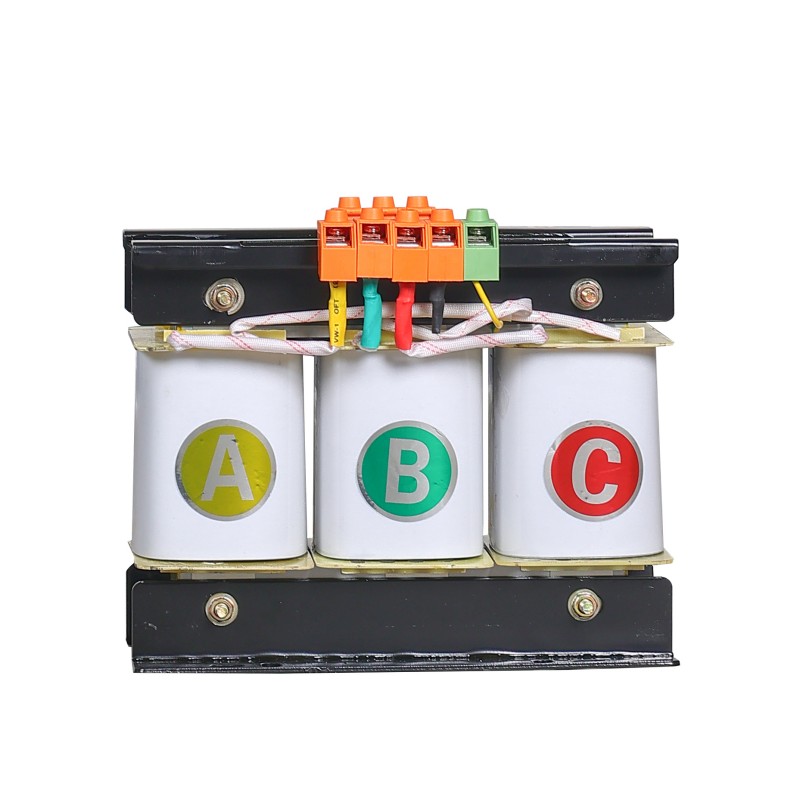

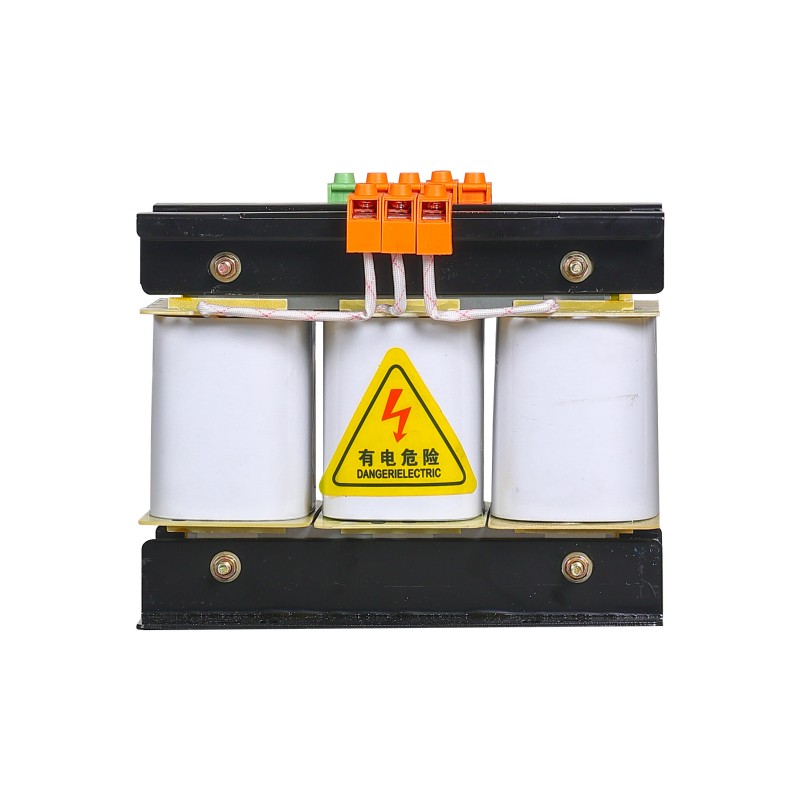

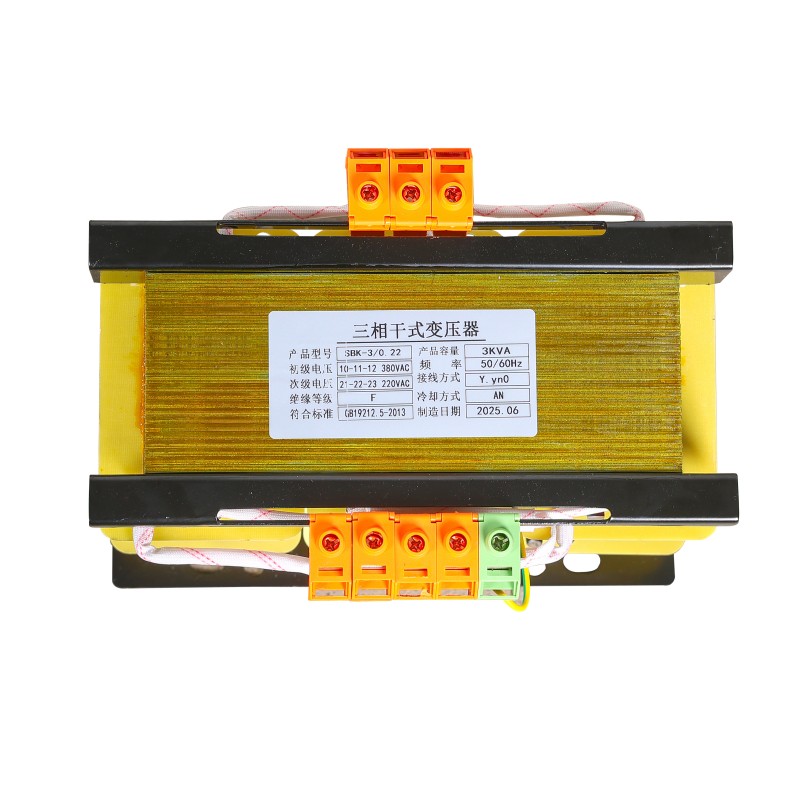

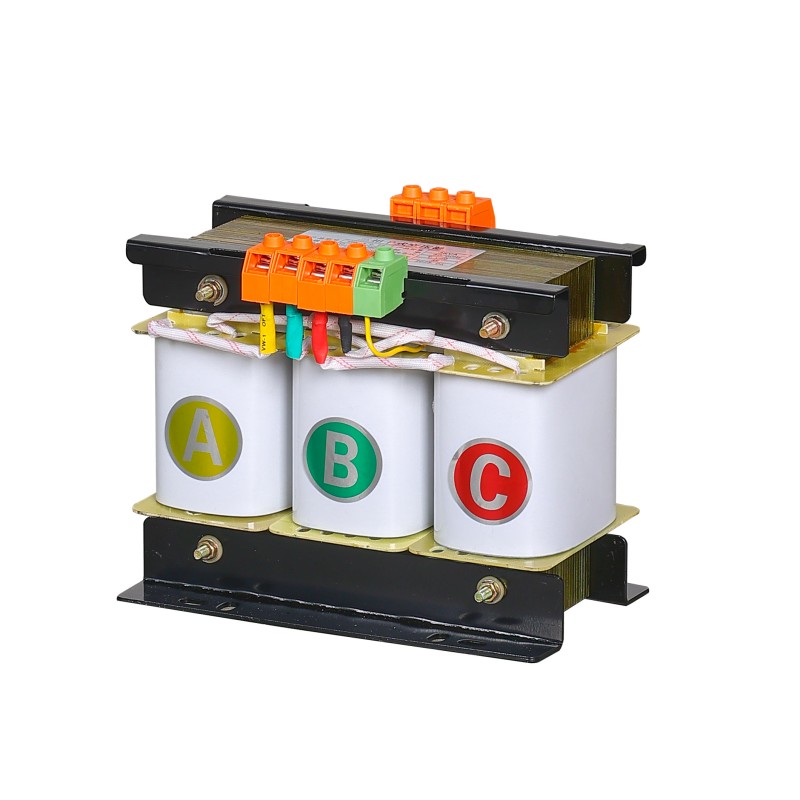

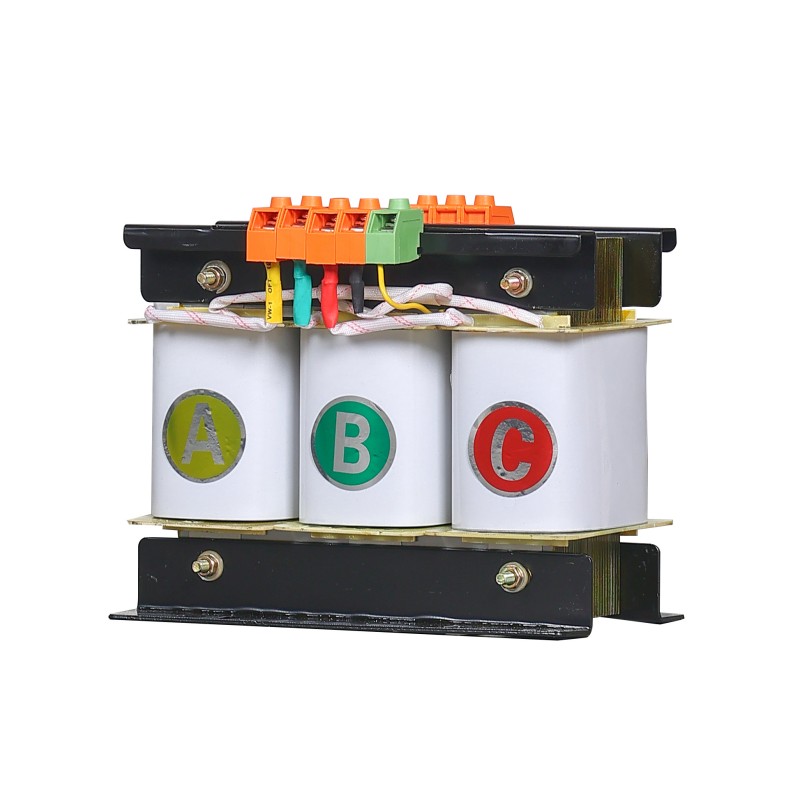

Transformator precyzyjny SBK

Transformator precyzyjny SBK to rozwiązanie najwyższej klasy, które zapewnia czyste i stabilne zasilanie na poziomie laboratoryjnym dla najnowocześniejszych badań, precyzyjnych instrumentów i wymagających obciążeń przemysłowych. Podstawową wartością wysokoprecyzyjnego transformatora SBK jest osiągnięcie niezwykłych parametrów elektrycznych: dokładność regulacji napięcia może sięgać ±0,5% lub nawet więcej.

Jego dynamiczny czas reakcji wynosi zaledwie milisekundę, a dzięki wielokrotnemu ekranowaniu i konstrukcji o bardzo niskiej zawartości harmonicznych współczynnik zniekształceń przebiegu wyjściowego (THD) można stłumić do poziomu poniżej 1%, skutecznie izolując zakłócenia sieci.

Transformator SBK o wysokiej precyzji łączy w sobie wielostopniową topologię kompensacji, zapewniając najwyższą stabilność napięcia od stanu bez obciążenia do pełnego obciążenia. Niezawodna konstrukcja klasy przemysłowej i szerokie możliwości dostosowania do środowiska sprawiają, że jest to podstawowy sprzęt zasilający zapewniający prawidłowe działanie kluczowego sprzętu w produkcji półprzewodników, kalibracji metrologicznej, wysokiej klasy obrazowaniu medycznym, testach obronnych i innych dziedzinach.

Jak wybrać transformator precyzyjny SBK?

1. Określ obciążenie i nośność całkowitą

Lista wszystkich precyzyjnych urządzeń zasilanych przez transformator o wysokiej precyzji SBK, takich jak spektrometry, mikroskopy elektronowe, standardy pomiarowe, wysokiej klasy analogowe zasilacze do chipów ADC/DAC itp.

Oblicz wydajność: Dodaj wartości VA w stanie ustalonym wszystkich obciążeń i zarezerwuj wystarczający margines dla obciążeń indukcyjnych (zaleca się, aby całkowita pojemność była 1,3-1,5 razy większa od całkowitej sumy w stanie ustalonym). Upewnij się, że standardowy model wysokoprecyzyjnego transformatora serii SBK ma ten poziom wydajności.

2. Określ napięcie i częstotliwość

Napięcie wejściowe: określić na podstawie lokalnej sieci energetycznej (np. jednofazowe 220 V, trójfazowe 380 V).

Napięcie wyjściowe: musi być dokładnie dopasowane do znamionowego napięcia wejściowego urządzenia obciążającego (np. 220 V ± 0,5%).

Częstotliwość: 50 Hz lub 60 Hz.

3. Potwierdź metodę instalacji

Sprawdź, czy transformator o wysokiej precyzji SBK jest zainstalowany w stojaku, umieszczony pionowo lub zintegrowany z niestandardową obudową. Sprawdź wymiary zewnętrzne i wagę.

Warunki chłodzenia: Transformator ma wysoką sprawność, ale nadal występują straty. Upewnij się, że miejsce instalacji ma dobrą wentylację i w razie potrzeby zarezerwuj miejsce na wymuszone chłodzenie powietrzem.

Parametry środowiskowe: Sprawdź, czy temperatura, wilgotność i czystość środowiska instalacji mieszczą się w dopuszczalnym zakresie określonym w karcie specyfikacji produktu.

Awarie i zabezpieczenia transformatora wysokiej precyzji SBK

1. Stany nieprawidłowe

Uszkodzenia wewnętrzne: zwarcia międzyfazowe na uzwojeniach, zwarcia międzyzwojowe, uszkodzenia uziemienia jednofazowego

Uszkodzenia zewnętrzne: zwarcia międzyfazowe na przewodach, jednofazowe uszkodzenia uziemienia przepustów

2. Nienormalne operacje

Przetężenie spowodowane zewnętrznymi zwarciami międzyfazowymi

Przetężenie i przepięcie punktu neutralnego spowodowane zewnętrznymi zwarciami do uziemienia jednofazowego

Przeciążenie spowodowane przekroczeniem pojemności znamionowej

3. Środki zabezpieczające przed błędami wewnętrznymi

Wewnętrzne uszkodzenia transformatorów precyzyjnych SBK generują łuki i wysokie temperatury, które szybko uszkadzają izolację i uzwojenia. Podstawowym zabezpieczeniem jest „natychmiastowe wyłączenie”.

Natychmiast (zwykle <30 ms) wydaje instrukcje wyłączające, aby odciąć wszystkie źródła zasilania po stronie wejściowej i wyjściowej transformatorów precyzyjnych SBK. Jest to najbardziej podstawowa i najszybsza ochrona samego transformatora.

Czujnik Pt100 wbudowany w gorące miejsce uzwojenia precyzyjnych transformatorów SBK współpracuje z inteligentnym regulatorem temperatury, aby alarmować, gdy temperatura przekroczy limit i wyłączać się, gdy osiągnie niebezpieczną temperaturę.

4. Środki zabezpieczające przed uszkodzeniami zewnętrznymi

Gdy prąd zwarciowy przekroczy ustawiony górny próg, wyłącznik automatycznie zadziała (<100 ms), szybko odcinając poważne zwarcie w pobliżu źródła.

Monitoruj sumę wektorową prądów trójfazowych (prąd składowej zerowej), z czułością wykrywaj jednofazowe uszkodzenia uziemienia przepustów lub przewodów oraz uruchamiaj alarm lub wyłączenie zgodnie z ustawioną wartością.

5. Środki ochronne w przypadku nietypowych operacji

Własny system stabilizacji napięcia transformatora stanowi pierwszą linię obrony, ale w przypadku nieprawidłowego działania strony zasilania urządzenie zabezpieczające powinno działać jako rezerwa i wyłączać w przypadku znacznego przekroczenia napięcia.
