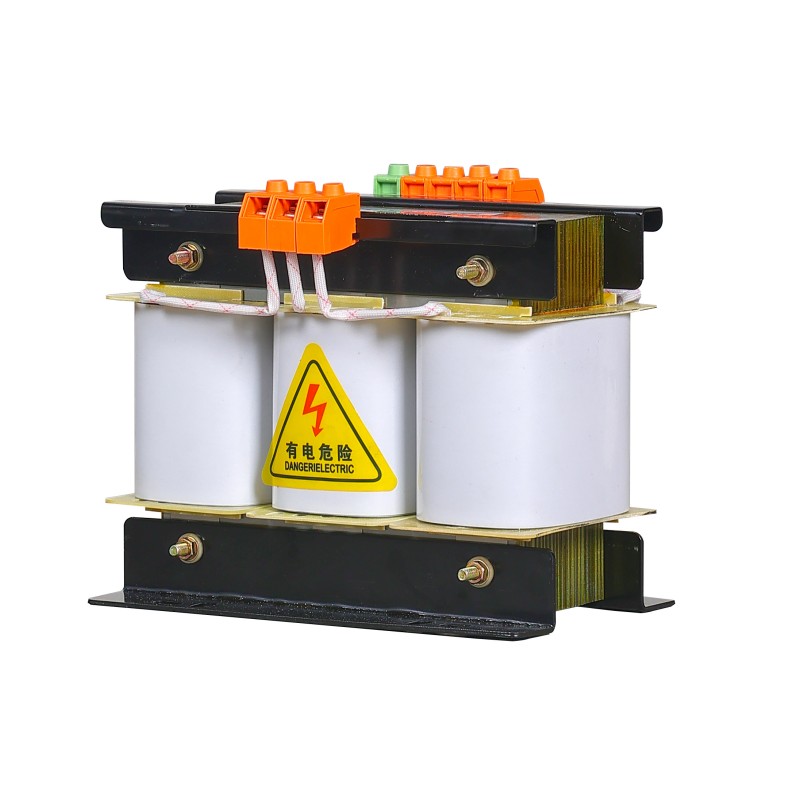

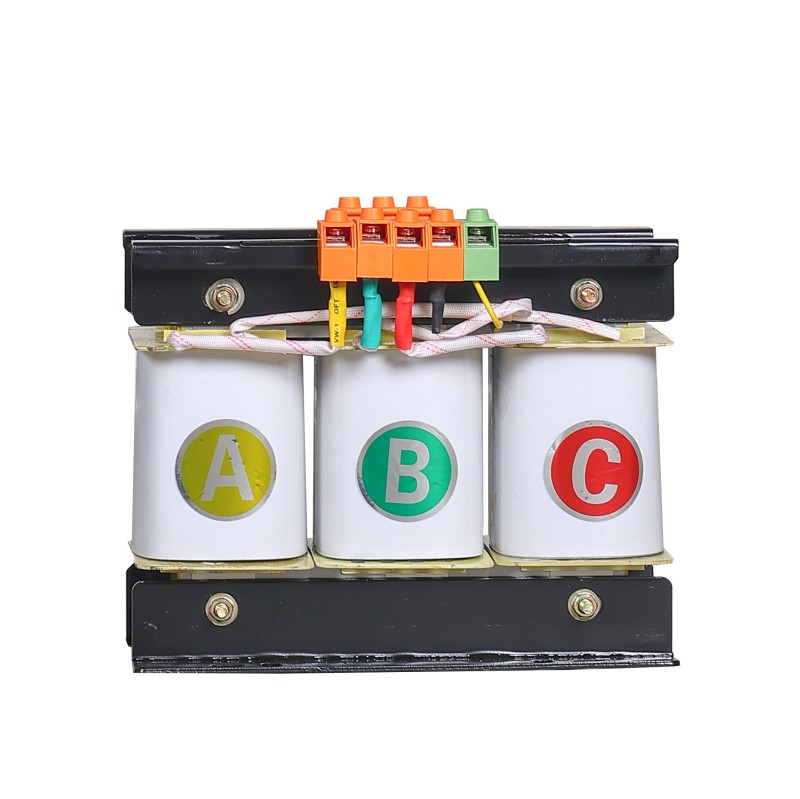

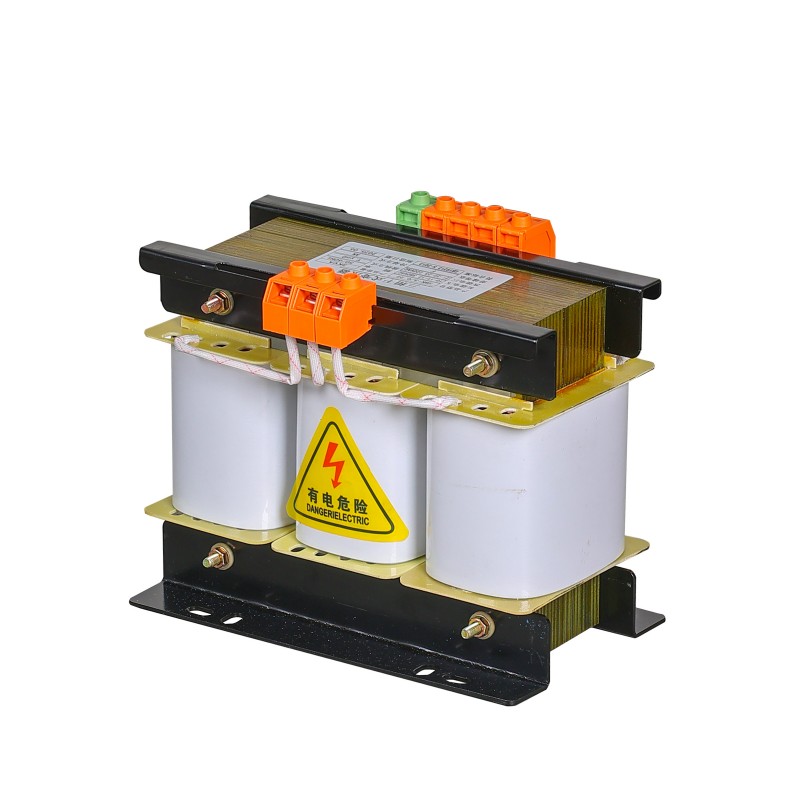

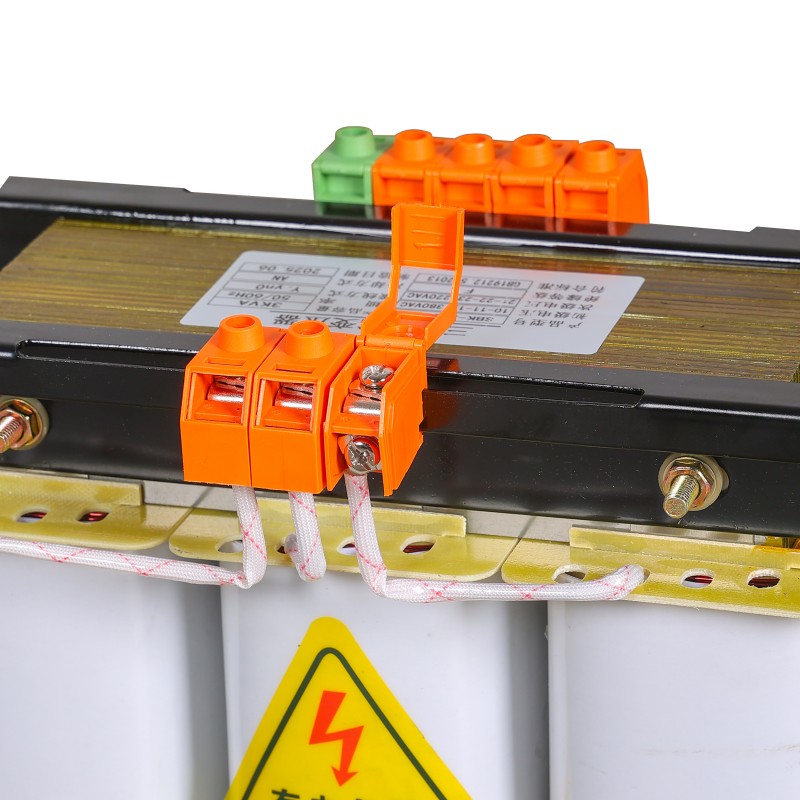

Transformator separacyjny SBK

Transformator izolujący SBK to wydajne i niezawodne urządzenie do konwersji i izolacji mocy, zaprojektowane specjalnie do stosowania w scenariuszach, w których występują wysokie wymagania dotyczące bezpieczeństwa, czystości i stabilności zasilania.

Jest wykonany z wysokiej jakości blach ze stali krzemowej walcowanej na zimno i drutów miedzianych o wysokiej czystości i może obsługiwać różne specyfikacje napięcia wejściowego i wyjściowego, takie jak 380 V do 220 V, 220 V do 110 V itp. Może dobrze dostosować się do różnych środowisk zużycia energii.

Zasada działania opiera się na indukcji elektromagnetycznej. Osiągając izolację elektryczną pomiędzy obwodami wejściowymi i wyjściowymi, może skutecznie blokować zakłócenia powodowane przez pętlę uziemienia.

Transformator izolujący SBK może również tłumić przepięcia i zakłócenia w sieci energetycznej, zapewniając w ten sposób bezpieczniejszą i stabilniejszą gwarancję zasilania podłączonych urządzeń.

Transformator ten ma szerokie zastosowanie w praktyce m.in.:

- Przyrządy precyzyjne, sprzęt medyczny, zasilacze laboratoryjne;

- Układy sterowania automatyki przemysłowej, sterowniki PLC, serwonapędy;

- Sprzęt komunikacyjny, centra danych, systemy bezpieczeństwa;

- Różne obrabiarki, linie produkcyjne itp., w scenariuszach o wysokich wymaganiach dotyczących jakości energii.

Jakie są funkcje transformatora izolującego SBK?

Transformator izolacyjny SBK to izolacyjne urządzenie zasilające klasy przemysłowej o wyjątkowo wysokiej precyzji i dużej zdolności oczyszczania.

Podstawową funkcją nie jest po prostu izolacja, ale budowanie niezależnej, czystej i wysoce stabilnej wyspy energetycznej, całkowicie rozwiązującej problemy z jakością energii w wysokiej klasy sprzęcie i złożonych środowiskach sieci elektroenergetycznych.

Dzięki fizycznie odizolowanym uzwojeniom pierwotnym i wtórnym bezpośrednie połączenie elektryczne pomiędzy stroną wejściową (sieć energetyczną) a stroną wyjściową (obciążenie) jest całkowicie odcięte.

Konstrukcja skutecznie zapobiega przenoszeniu na stronę obciążenia usterek, takich jak prąd upływowy po stronie sieci energetycznej i wzrost potencjału uziemienia, zapewniając podstawową ochronę personelu i sprzętu.

Pomiędzy uzwojeniami transformatora izolacyjnego SBK umieszczona jest jednopunktowa, uziemiona miedziana warstwa ekranująca o wysokiej przenikalności magnetycznej, która skutecznie absorbuje i wprowadza przewód uziemiający, a jej zdolność tłumienia szumów w trybie wspólnym o wysokiej częstotliwości może osiągnąć 60-100 dB.

Jak wygląda proces dostosowywania transformatora izolującego SBK?

Yibaling jest profesjonalnym producentem i dostawcą. Aby uzyskać niestandardowe rozwiązania tego produktu, wykonamy poniższe kroki:

1. Metryki potwierdzeń

Cały proces dostosowywania rozpoczyna się od szczegółowej kwantyfikacji charakterystyki obciążenia, środowiska elektromagnetycznego i wskaźników wydajności (takich jak jasne określenie tłumienia w trybie wspólnym na ≥ 100 dB przy 1 MHz), po czym tworzona jest prawnie wiążąca „Specyfikacja techniczna dostosowywania”.

2. Wspólne projektowanie i weryfikacja symulacji

Następnie wchodzi na etap wspólnego projektowania i weryfikacji symulacji, przeprowadzając wspólne symulacje elektromagnetyczne, termiczne, mechaniczne i EMC w oparciu o specyfikację i zasadniczo blokując podstawowe materiały:

Na przykład, aby osiągnąć jak najniższe straty, w żelaznym rdzeniu zastosowano ultracienkie taśmy nanokrystaliczne lub arkusze stali krzemowej klasy 27ZH095.

Aby stłumić straty wysokich częstotliwości, w uzwojeniach zastosowano drut Leeds lub najwyższej jakości folię z miedzi beztlenowej; system izolacyjny ma być złożony z folii poliimidowej i papieru Nomex i jest uzyskiwany poprzez impregnację podciśnieniową bezrozpuszczalnikową żywicą epoksydową do zintegrowanych opakowań.

4. Produkcja próbna i testowanie

Następnie zostanie wykonany prototyp, a w siedzibie klienta lub w laboratorium symulacyjnym należy przeprowadzić pełną weryfikację testów w warunkach rzeczywistych.

Wreszcie, w oparciu o zweryfikowany schemat, zostanie przeprowadzona produkcja na małą skalę, a każdy transformator izolacyjny SBK musi przejść kompleksowy test fabryczny zaprojektowany zgodnie ze specyfikacją (taki jak specjalne badanie tłumienia hałasu), wraz ze wszystkimi raportami z certyfikacji materiałów rdzenia i zapisami procesu.

Powyższy proces jest dostosowany do potrzeb transformatora izolującego SBK. Jeśli klient wymaga niestandardowych usług OEM, nasza firma, Zhejiang Yibaling Power Equipment Co., Ltd., może również spełnić te wymagania. Prosimy o kontakt z naszym działem obsługi klienta.
