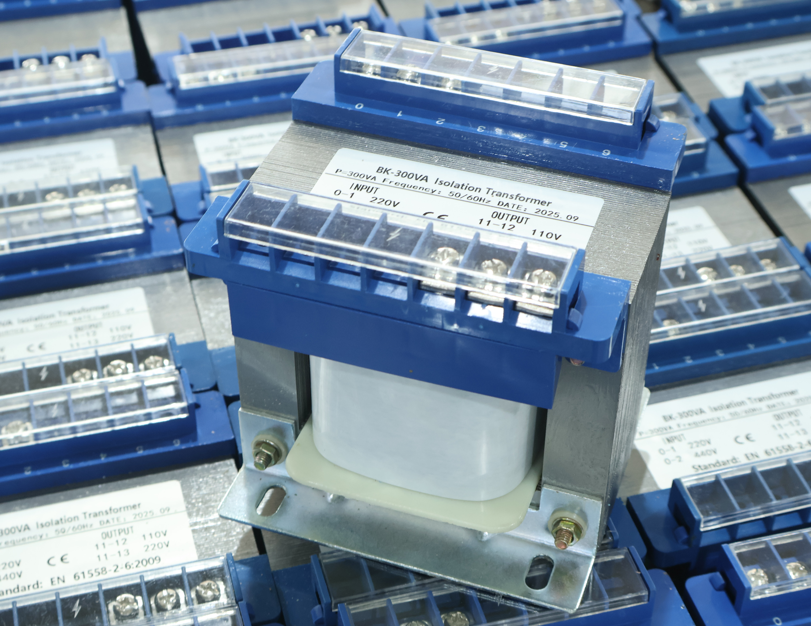

Co to jest transformator sterujący BK i dlaczego jest ważny?

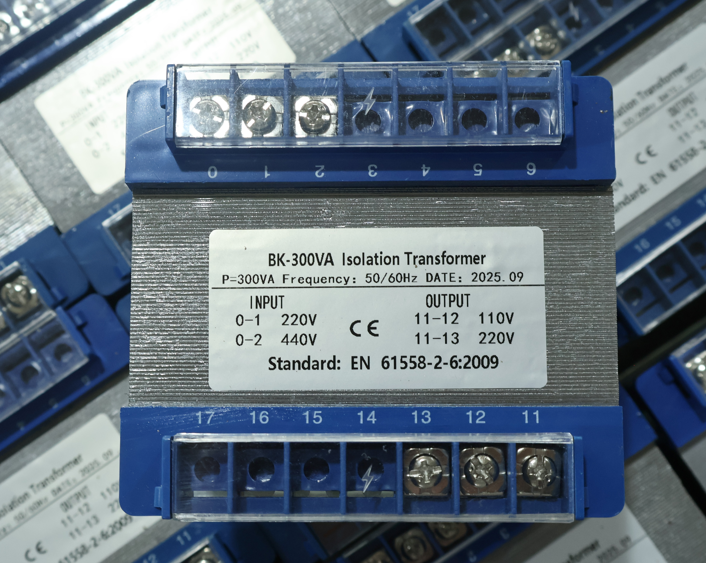

A Transformator sterujący BKto jednofazowy transformator suchy zaprojektowany w celu zapewnienia stabilnego, izolowanego zasilania sterującego dla obrabiarek, systemów automatyki i przemysłowych paneli sterowania. Jego podstawowym zadaniem jest obniżenie głównego napięcia zasilania — 380 V, 220 V lub innych wejść — do napięć sterujących, których faktycznie potrzebują sterowniki PLC, przekaźniki, styczniki, solenoidy i lampki sygnalizacyjne.
Częstotliwość znamionowa 50 60 Hz sprawia, że seria BK jest szczególnie cenna. Może być stosowany w krajach z sieciami 50 Hz (Europa, Azja, Afryka) i sieciami 60 Hz (Ameryka Północna, część Ameryki Południowej) bez modyfikacji. Dla producentów sprzętu eksportujących na cały świat eliminuje to potrzebę stosowania różnych wersji transformatorów dla różnych rynków.
Dlaczego to ma znaczenie?
Ponieważ obwody sterujące są wrażliwe. Spadek napięcia, który silnik by zlekceważył, może spowodować awarię sterownika PLC, drgania stycznika lub fałszywy odczyt czujnika. Transformator BK izoluje obwód sterujący od głównej szyny zasilającej, filtruje szumy i zapewnia dedykowane, stabilne zasilanie, na którym może polegać system sterowania.
W skrócie: jeden transformator, dowolna częstotliwość – niezawodna moc sterowania gdziekolwiek jesteś.
Jak ATransformator sterujący BKFabryka
Zasada jest prosta i sprawdzona przez dziesięciolecia.
Krok 1 — Wejście
Uzwojenie pierwotne łączy się z głównym zasilaniem — zazwyczaj jednofazowym prądem zmiennym 220 V lub 380 V (do 500 V lub 1000 V w zależności od modelu). Opcje podstawowe z wieloma odczepami dostosowują się do zmian napięcia sieciowego.
Krok 2 — Indukcja elektromagnetyczna
Napięcie prądu przemiennego przyłożone do cewki pierwotnej generuje zmienne pole magnetyczne w żelaznym rdzeniu. Powoduje to indukowanie napięcia w uzwojeniu wtórnym. Przełożenie zwojów określa napięcie wyjściowe — N1/N2 = V1/V2.
Krok 3 — Dane wyjściowe
Uzwojenie wtórne wytwarza potrzebne napięcie sterujące — zwykle 110 V, 127 V, 220 V, 36 V, 24 V lub 12 V. Niektóre modele mają wiele uzwojeń wtórnych: jedno dla obwodów sterujących i jedno dla lokalnego oświetlenia, a wszystko to w jednym urządzeniu.
Krok 4 — Izolacja
Uzwojenia pierwotne i wtórne są elektrycznie oddzielone — nie ma bezpośredniego połączenia. Blokuje to przepięcia, zakłócenia i zwarcia doziemne przed dotarciem do obwodu sterującego.
Rezultat: czyste, stabilne, izolowane zasilanie dla Twojego systemu sterowania.
Typowe typy i parametry znamionowe transformatorów BK
Transformatory BK obejmują szeroki zakres wydajności.
| Zakres wydajności | Typowe zastosowanie |
| 25 – 100VA | Małe przekaźniki, lampki sygnalizacyjne, podstawowe panele sterujące |
| 150 – 500VA | Sterowanie średnimi maszynami, sterowniki PLC, zespoły styczników |
| 800 – 1500VA | Duże obrabiarki, złożone panele automatyki |
| 2000 – 5000VA | Wytrzymałe elementy sterujące, wiele obwodów sterujących |
| Funkcja | Opcje |
| Częstotliwość | Podwójna wartość znamionowa 50 Hz/60 Hz (standard) |
| Napięcie pierwotne | 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 110 V (konfigurowalny) |
| Napięcie wtórne | 220 V, 127 V, 110 V, 36 V, 24 V, 12 V, 6,3 V (konfigurowalne) |
| Efektywność | Typowo ≥90% do ≥95% |
| Klasa izolacji | Norma klasy F (155°C); Dostępna klasa H |
| Struktura | Typ powłoki (rdzeń EI) lub typ rdzenia |
| Montowanie | Montaż pionowy za pomocą wsporników na stopy |
DlaczegoTransformatory sterujące BKMateriał
Ponieważ każdy obwód sterujący maszyny zasługuje na własne, stabilne zasilanie.
Oto, co zapewnia transformator sterujący BK:
1. Globalna kompatybilność 50/60 Hz
Seria BK jest przeznaczona zarówno do sieci 50 Hz, jak i 60 Hz. Sprzęt eksportowy może wykorzystywać ten sam transformator na całym świecie — nie ma potrzeby magazynowania różnych modeli dla różnych krajów.
2. Szeroki zakres napięcia
Dzięki opcjom napięcia pierwotnego od 110 V do 480 V i napięciom wtórnym od 6,3 V do 220 V, BK może spełnić prawie każde wymagania dotyczące obwodu sterującego.
3. Izolacja elektryczna
Izolowany obwód wtórny utrzymuje zakłócenia obwodu głównego, przepięcia i usterki z dala od wrażliwej elektroniki sterującej.
4. Wiele uzwojeń wyjściowych
Jeden transformator może jednocześnie dostarczać napięcie sterujące, oświetlenie i sygnały sygnalizacyjne, co upraszcza okablowanie panelu i zmniejsza liczbę komponentów.
5. Trwała konstrukcja
Transformatory BK są zbudowane z uzwojeń miedzianych o wysokiej czystości i rdzeni ze stali krzemowej walcowanej na zimno o wysokiej przepuszczalności, co zapewnia długą żywotność i niskie straty.
6. Kompaktowy i przyjazny dla panelu
Montaż pionowy za pomocą wsporników na stopy idealnie pasuje do paneli sterowania. Efektywna przestrzennie konstrukcja dla zatłoczonych szafek.
7. Ciągła zdolność do pracy
Transformatory BK są przystosowane do długotrwałej, ciągłej pracy pod pełnym obciążeniem, a nie do pracy przerywanej.
Wybór odpowiedniego transformatora BK
Wybór transformatora BK jest prosty, ale wymaga zwrócenia uwagi na kilka kluczowych szczegółów.
Krok 1 — Określ swoje obciążenie
Wymień wszystkie urządzenia, które będą zasilane przez transformator:
Zasilanie PLC (wartość VA)
Cewki przekaźników i styczników (trzymające VA)
Zawory elektromagnetyczne
Kontrolki
Lokalne oświetlenie
Czujniki i przetworniki
Dodaj VA wszystkich urządzeń, które będą działać jednocześnie – a nie tylko waty z tabliczki znamionowej. Styczniki pobierają moc bierną, więc jeśli to możliwe, używaj VA. Krok 2 — Dobierz moc
| Typ obciążenia | Zasada rozmiaru |
| Ciągłe obciążenie | Suma VA × 1,2 |
| Przerywane obciążenie | Suma VA × 1,5 |
| Ciężki rozruch (duże styczniki) | Suma VA × 2,0 |
Wskazówka: Nadwymiarowanie jest bezpieczniejsze niż niedowymiarowanie. Transformator, który jest za mały, przegrzeje się i przedwcześnie ulegnie awarii. Transformator, który jest nieco przewymiarowany, będzie działał chłodniej i będzie działał dłużej.
Krok 3 — Określ napięcie pierwotne i wtórne
| Wejście | Wspólne wyjścia |
| 220 V | 220 V, 110 V, 24 V, 12 V |
| 380 V | 220 V, 110 V, 36 V, 24 V, 12 V |
| 415 V / 440 V / 480 V | 220 V, 110 V, 24 V |
Jeśli potrzebujesz wielu napięć wyjściowych (np. sterowanie 110 V + oświetlenie 36 V + wskaźnik 6,3 V), upewnij się, że transformator ma wymagane uzwojenia wtórne.
Krok 4 — Sprawdź kompatybilność częstotliwości
Standardowe transformatory BK mają podwójną wartość znamionową 50/60 Hz — nie jest wymagana żadna specjalna konfiguracja. Potwierdź, jeśli masz nietypowe wymagania.
Krok 5 — Sprawdź środowisko
| Stan | Wymóg |
| Wysokość | ≤1000m (standardowo); ≤2000m na zamówienie |
| Temperatura otoczenia | -5°C do +40°C; Średnia 24-godzinna ≤35°C |
| Wilgotność | ≤90% przy 25°C; ≤50% przy 40°C |
| Instalacja | Wewnątrz, bez żrących gazów i przewodzącego pyłu, bez deszczu i wody |
Ostatnie przemyślenia
Transformator sterujący BK nie jest najbardziej ekscytującym elementem panelu sterowania. Siedzi w kącie i cicho wykonuje swoją pracę, rzadko przez kogokolwiek zauważaną – dopóki nie przestanie działać.
Kiedy przestaje działać, sterownik PLC traci moc. Styczniki odpadają. Maszyna zatrzymuje się. Produkcja zatrzymuje się.
Dlatego wybór odpowiedniego transformatora BK ma znaczenie.
Możliwość pracy w dwóch częstotliwościach 50/60 Hz oznacza, że jeden projekt transformatora obsługuje sprzęt globalny. Niezależnie od tego, czy Twoja maszyna jedzie do Europy (50 Hz), Stanów Zjednoczonych (60 Hz), czy gdziekolwiek pomiędzy, seria BK poradzi sobie z nią bez modyfikacji.
To proste urządzenie: uzwojenia miedziane, rdzeń ze stali krzemowej, naturalne chłodzenie powietrzem. Ale jest zbudowany z myślą o trwałości — często przewyższającej maszyny, którymi steruje. Dobry transformator sterujący nie jest drogi. Zły jest.
