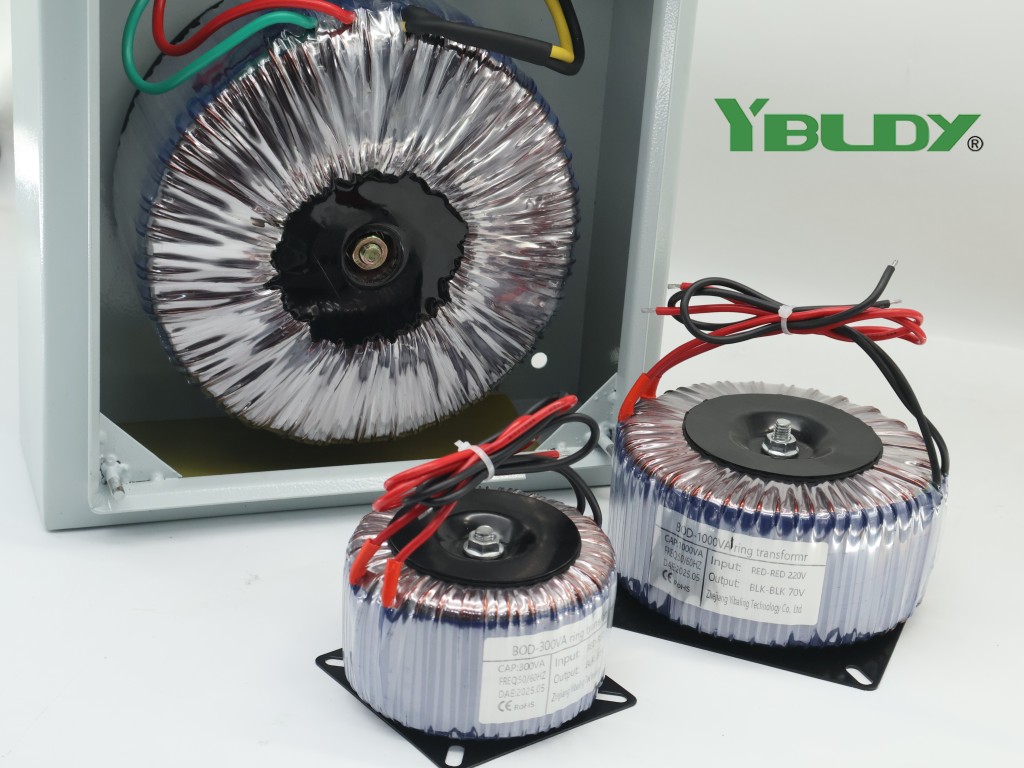

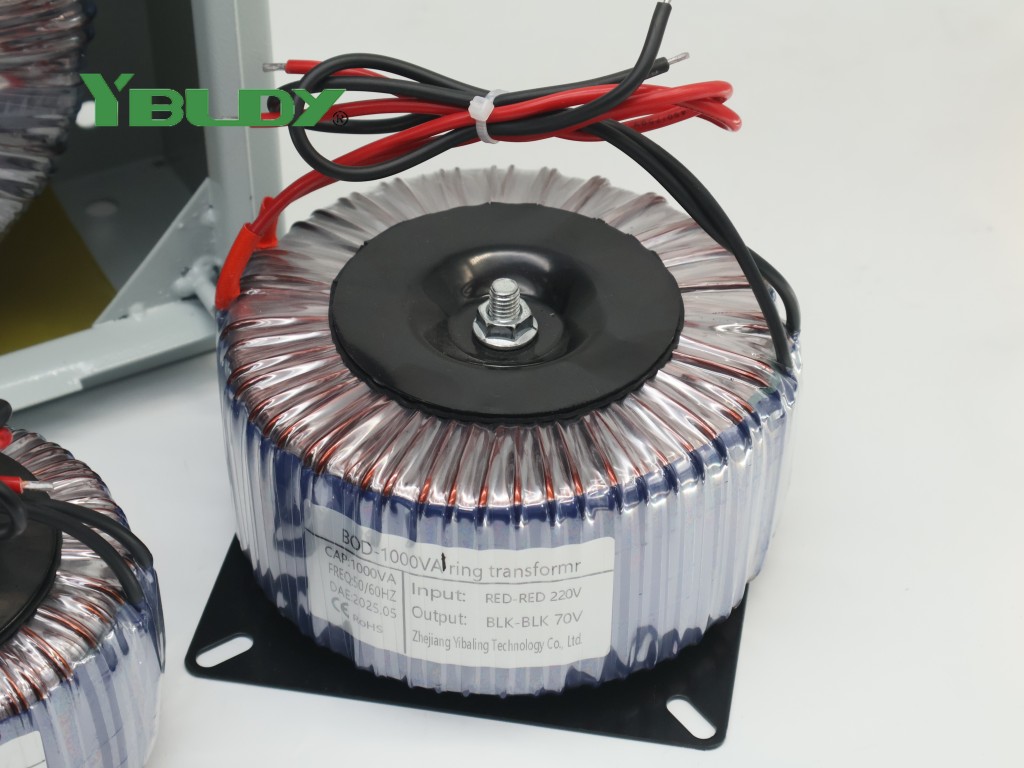

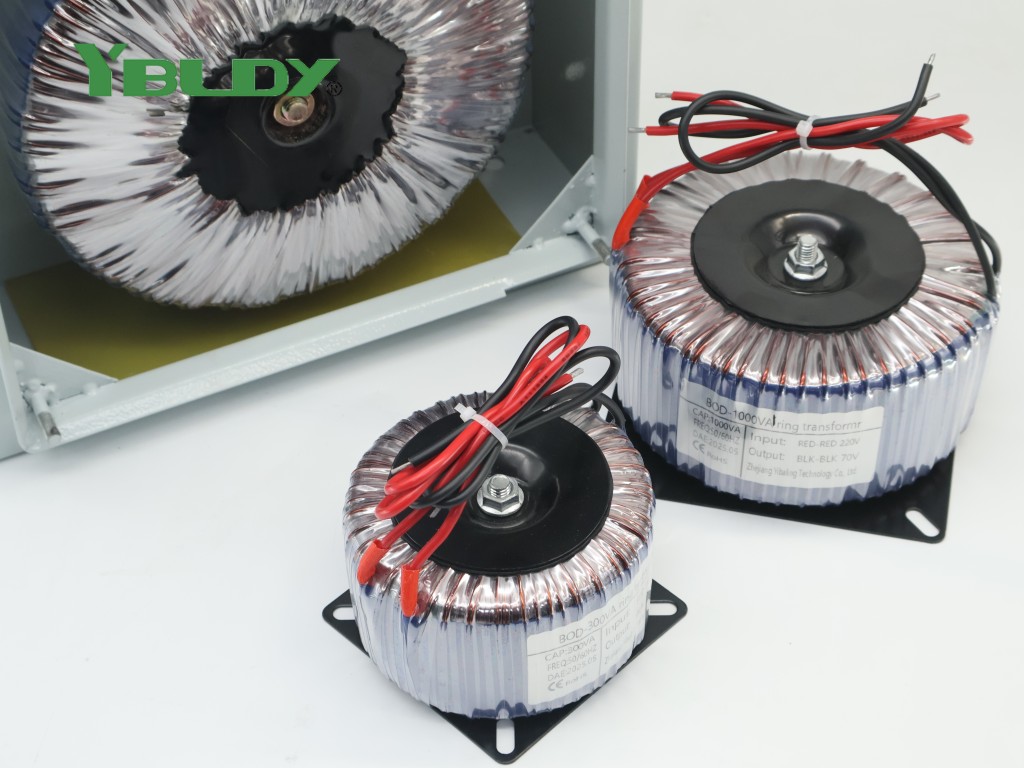

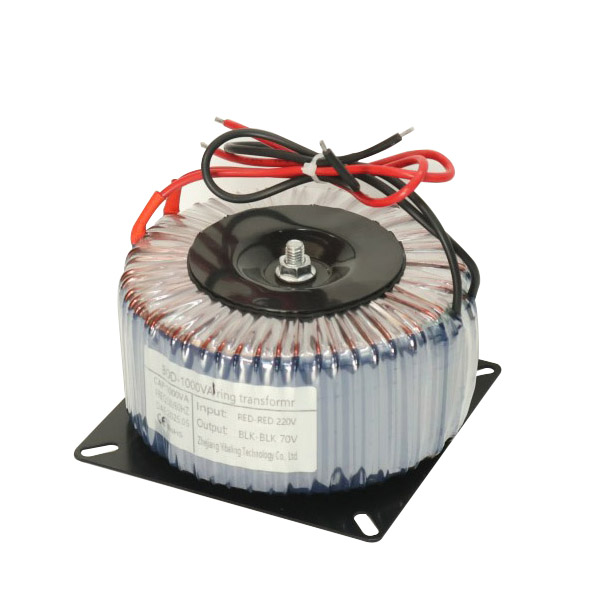

Transformator toroidalny

Transformator toroidalny jest jednym z produktów Yibaling, jesteśmy niezawodnym producentem w Chinach. Produkt ten ma swoją nazwę, ponieważ jego rdzeń wykonany jest z ciągłych, bezszwowych arkuszy stali krzemowej w kształcie pierścienia. Jest to preferowane rozwiązanie w nowoczesnych konstrukcjach zasilaczy, umożliwiające osiągnięcie wysokiej wydajności, niskiego poziomu hałasu i małych rozmiarów.

Struktura produktu

Transformator toroidalny przypomina pętlę energetyczną w kształcie „pączka”. Ta unikalna struktura sprawia, że ​​obwód magnetyczny jest zamknięty i ma wyjątkowo niski opór magnetyczny, co zapewnia trzy podstawowe zalety:

1. Wysoka wydajność

Dzięki idealnie dopasowanemu kierunkowi strumienia magnetycznego do orientacji ziaren blach ze stali krzemowej, co skutkuje znaczną redukcją strat bez obciążenia i strat miedzi, a sprawność przy pełnym obciążeniu łatwo przekracza 95%.

2. Niskie zakłócenia elektromagnetyczne

Ma znikomy strumień upływu i nie zakłóca otaczających obwodów precyzyjnych, szczególnie nadaje się do dźwięku o wysokiej jakości (Hi-Fi) i precyzyjnych instrumentów.

3. Mały rozmiar i niska waga

Jego objętość i waga są o około 30% mniejsze niż w przypadku tradycyjnych transformatorów typu EI o tej samej mocy, co ułatwia integrację.
Ze względu na te cechy transformatory toroidalne stały się podstawowymi komponentami mocy wysokiej klasy wzmacniaczy audio, sprzętu medycznego, przemysłowych modułów sterujących i różnych wymagających produktów elektronicznych na poziomie laboratoryjnym i konsumenckim.

Funkcja transformatora toroidalnego

Transformator toroidalny to wysokowydajne rozwiązanie w nowoczesnej elektronice mocy, które maksymalnie optymalizuje trzy podstawowe wskaźniki: wydajność, czystość i zwartość.
Wszystkie wyjątkowe cechy transformatora toroidalnego wynikają z podstawowej konstrukcji fizycznej: bezszwowego, zamkniętego żelaznego rdzenia nawiniętego z paskami ze stali krzemowej o wysokiej przenikalności magnetycznej.
Struktura ta tworzy idealną ścieżkę magnetyczną o wyjątkowo niskim oporze magnetycznym, redukując straty w stanie jałowym i prąd wzbudzenia do mniej niż jednej dziesiątej wartości w przypadku tradycyjnych rdzeni żelaznych ze szwami, kładąc podwaliny pod ultrawysoką sprawność (zwykle > 95%) i niski wzrost temperatury transformatora toroidalnego.
Jednocześnie strumień magnetyczny całkowicie zamknięty w toroidzie zapewnia, że ​​promieniowanie magnetyczne rozproszenia jest bliskie zeru, co czyni go idealnym „cichym” źródłem zasilania dla systemów audio wysokiej jakości, precyzyjnych przyrządów pomiarowych i wrażliwego sprzętu elektronicznego, zasadniczo eliminując zakłócenia elektromagnetyczne.
Co więcej, jednolite i zwarte uzwojenia oraz optymalna ścieżka magnetyczna skutkują wyższą gęstością mocy, dzięki czemu transformator toroidalny może znacznie zmniejszyć swoją objętość i wagę o około 30% przy tym samym poziomie mocy i pracować prawie bez wibracji i hałasu.
Dlatego transformator toroidalny nie jest elementem uniwersalnym. Transformator toroidalny to strategiczny komponent mocy dostosowany do wysokiej klasy wzmacniaczy audio, sprzętu do obrazowania medycznego, precyzyjnego sterowania przemysłowego i każdego systemu o rygorystycznych wymaganiach dotyczących jakości elektrycznej, układu przestrzeni i zarządzania ciepłem.

Pola aplikacji

Transformator toroidalny, ze swoimi podstawowymi zaletami, takimi jak wysoka wydajność, niski poziom zakłóceń, mały rozmiar i cicha praca, jest stosowany głównie w polach średniej i wysokiej klasy, które mają rygorystyczne wymagania dotyczące jakości zasilania, układu przestrzeni lub środowiska elektromagnetycznego, a nie w zwykłych, ogólnych sytuacjach. Typowe pola zastosowań są następujące:

1. Elektronika użytkowa i dziedzina audio

Jest to najbardziej klasyczny i dobrze znany scenariusz zastosowania.
Sprzęt audio wysokiej jakości: We wzmacniaczach Hi-Fi, wysokiej klasy systemach audio i profesjonalnym sprzęcie nagrywającym transformator toroidalny jest kamieniem węgielnym dobrego fundamentu dźwiękowego. Jego wyjątkowo niskie pole magnetyczne i zakłócenia elektromagnetyczne mogą zapewnić czyste tło sygnałów audio bez szumów i szumów; szybka reakcja energetyczna zapewnia dużą dynamikę i przejściową wydajność muzyki.
Wysokiej klasy sprzęt audio i do gier: Niektóre najwyższej klasy odtwarzacze Blu-ray, wzmacniacze AV i zasilacze konsol do gier będą wyposażone w transformatory toroidalne, aby zapewnić bardziej stabilną wydajność i niższy poziom szumów tła.

2. Sterowanie i automatyka przemysłowa

W przemyśle transformator toroidalny obsługuje podstawowe komponenty o niezwykle wysokich wymaganiach dotyczących niezawodności i stabilności.
Precyzyjne urządzenia przemysłowe: Do zasilania wysokiej klasy systemów sterowania numerycznego, serwonapędów, sterowników robotów i precyzyjnych przyrządów pomiarowych (takich jak interferometry laserowe). Charakterystyka o niskim poziomie zakłóceń gwarantuje, że sygnały sterujące nie zostaną zanieczyszczone, a wysoka niezawodność gwarantuje ciągłość produkcji.
Krytyczna kontrola procesu: W przemysłowych sterownikach PLC, rozproszonych systemach IO, barierach bezpieczeństwa itp. krytyczne węzły sterujące zapewniają stabilne, czyste, izolowane zasilanie, aby zapobiec powodowaniu fałszywych działań przez zakłócenia sieci.

3. Instrumenty i sprzęt profesjonalny

Jest to bezpośredni przejaw wartości czystości elektromagnetycznej charakterystycznej dla transformatora toroidalnego.
Naukowe przyrządy pomiarowe: Zasilanie zasilaczy laboratoryjnych, oscyloskopów, analizatorów widma i sprzętu do wykrywania medycznego. Niezwykle niski poziom szumów zapewnia wysoką precyzję i czułość przyrządów, unikając zanieczyszczenia mocy wyników pomiarów.
Sprzęt do obrazowania medycznego: Często stosowany w wysokiej klasy sprzęcie ultradźwiękowym, stomatologicznych aparatach rentgenowskich, monitorach pacjenta itp., w sprzęcie medycznym o rygorystycznych wymaganiach dotyczących kompatybilności elektromagnetycznej, aby zapewnić jakość obrazu i bezpieczeństwo operacyjne.

4. Specjalistyczne dostosowywanie i wysokiej klasy sprzęt komercyjny

W dziedzinach wymagających specjalnej wydajności lub konstrukcji, transformator toroidalny jest pierwszym wyborem.
Wyświetlacz LED i oświetlenie sceniczne: W wysokiej klasy zasilaczach do wyświetlaczy LED, profesjonalnych platformach ściemniających, kompaktowa objętość i niskie wytwarzanie ciepła pomagają osiągnąć integrację systemu o dużej gęstości i niezawodności.
Dostosowane zasilacze: Szeroko stosowane w wysokiej klasy modułach zasilania serwerów, sprzęcie komunikacyjnym do transmisji, sprzęcie do testowania w przemyśle lotniczym itp. w dziedzinach wymagających niestandardowych rozwiązań o dużej gęstości mocy.

Informacje o produkcie

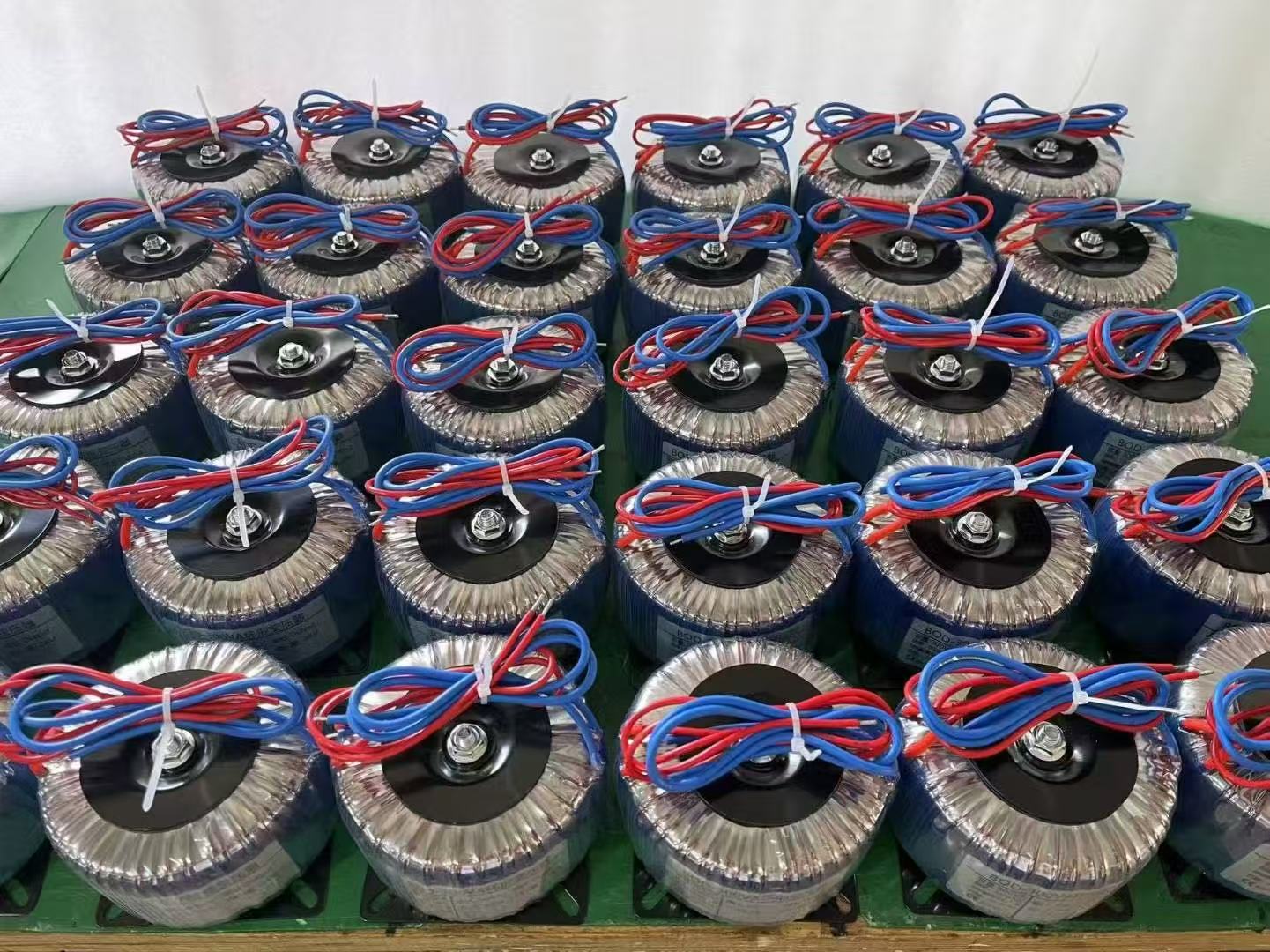

Nasz magazyn
