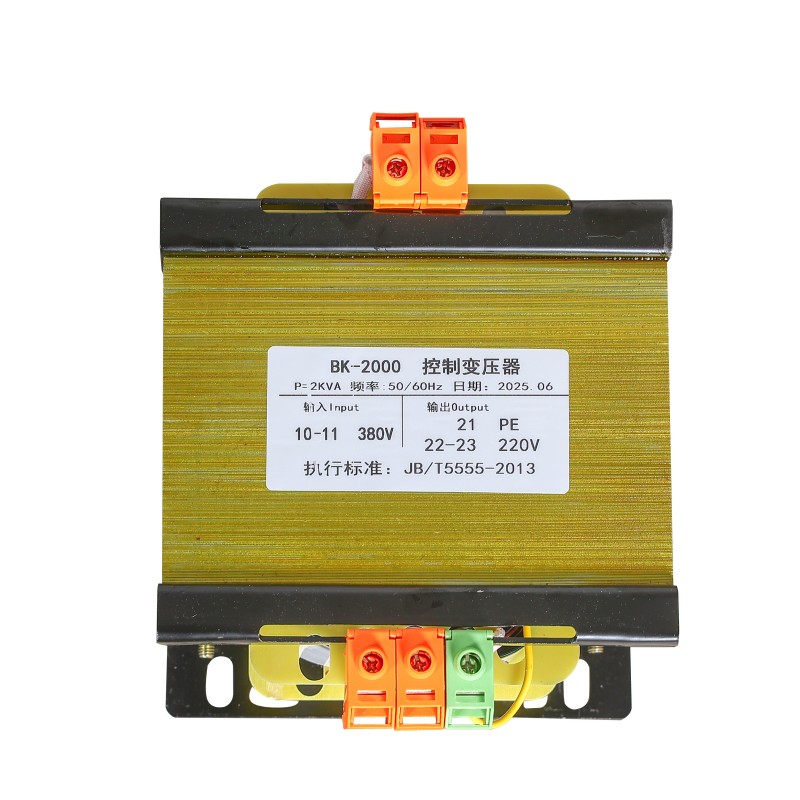

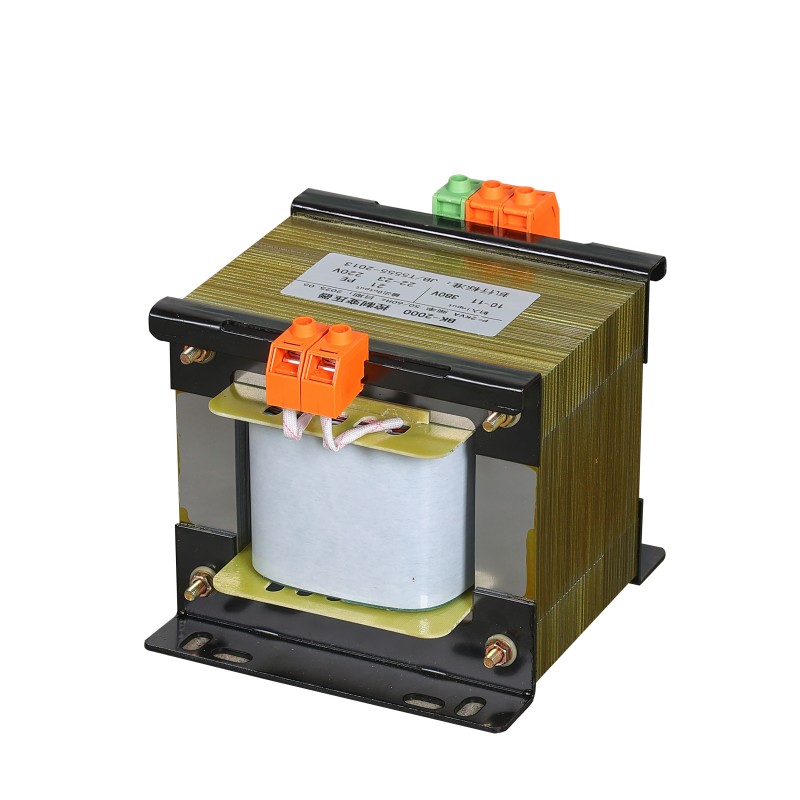

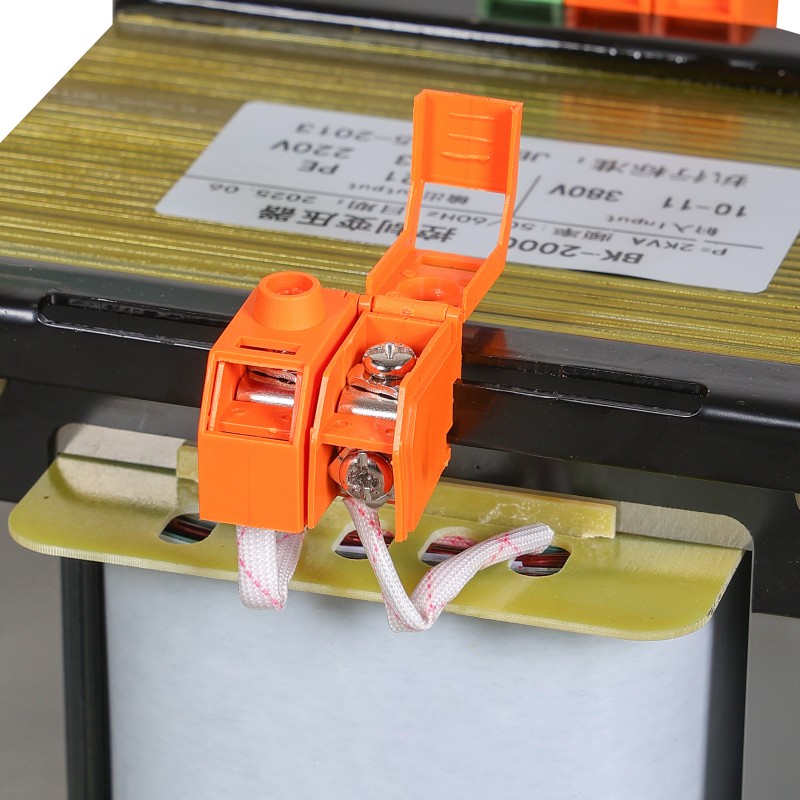

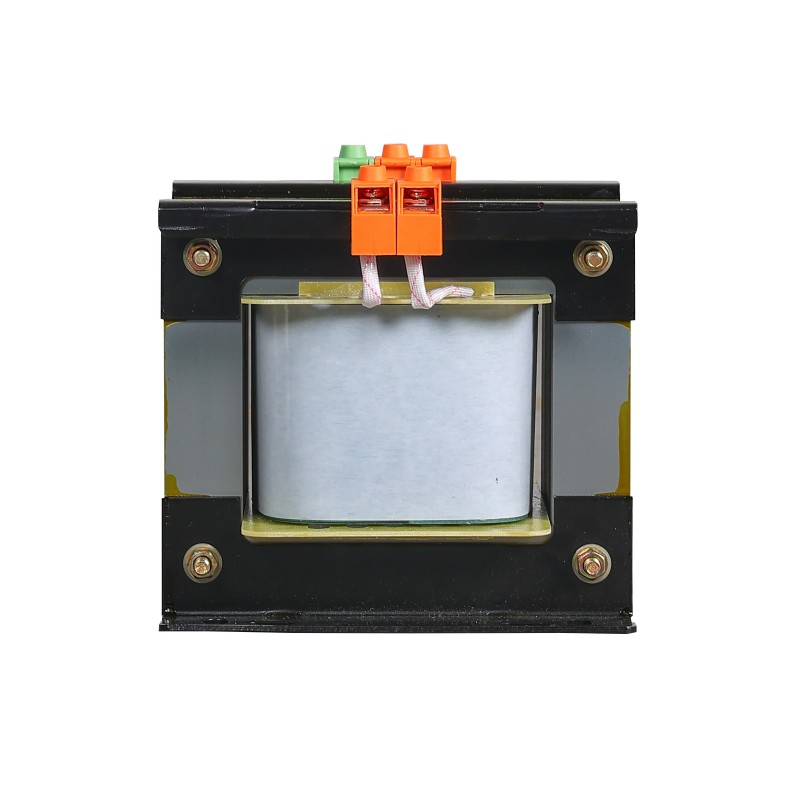

Transformator jednofazowy BK 220 V

Transformator jednofazowy BK 220V jest klasycznym i szeroko stosowanym transformatorem sterującym typu izolacyjnego. Został specjalnie zaprojektowany do różnych scenariuszy przemysłowych, komercyjnych i laboratoryjnych, odpowiedni do obwodów sterujących niskiego napięcia, zasilania sprzętu precyzyjnego i systemów oświetlenia bezpieczeństwa itp. Podstawową funkcją jest zapewnienie bezpiecznego, stabilnego i czystego jednofazowego zasilania prądem przemiennym w tych scenariuszach.

Produkt ten wykonany jest z wysokiej jakości blach ze stali krzemowej walcowanej na zimno i uzwojeń z czystej miedzi, które są zestalane i formowane w procesie impregnacji próżniowej. Taka konstrukcja konstrukcyjna umożliwia wyjątkowo dobre działanie w rzeczywistej pracy:

Niskie straty, niski wzrost temperatury, dobre właściwości izolacyjne i możliwość całkowitego osiągnięcia izolacji elektrycznej pomiędzy zaciskami wejściowymi i wyjściowymi. Może skutecznie odfiltrowywać różne zakłócenia w sieci energetycznej, zapewniając czyste i stabilne zasilanie jednofazowe 220 V dla systemów sterowania PLC, precyzyjnych instrumentów, sprzętu oświetleniowego i innych małych urządzeń elektrycznych.

Wprowadzenie do zasady

Transformator jednofazowy BK220V może zmieniać zarówno wielkość napięcia przemiennego, jak i wielkość prądu przemiennego.

(1) Funkcja „przekształcania” transformatora może zwiększać lub zmniejszać napięcie przemienne. Pomijając straty energii elektrycznej, zależność pomiędzy napięciem pierwotnym U1, napięciem wtórnym U2, liczbą zwojów w uzwojeniu pierwotnym N1 i liczbą zwojów w uzwojeniu wtórnym N2 jest następująca:

U1/U2=N1/N2=n

Nazywa się to współczynnikiem zwojów lub stosunkiem napięcia. Z powyższego równania możemy zobaczyć:

① Gdy liczba zwojów uzwojenia wtórnego N2 jest większa niż liczba zwojów uzwojenia pierwotnego N1, napięcie wtórne U2 będzie wyższe niż napięcie pierwotne U1. Oznacza to, że gdy n = N1/N2 < 1, transformator może zwiększyć napięcie przemienne, dlatego transformator o przekładni napięciowej n < 1 nazywany jest transformatorem podwyższającym napięcie.

② Gdy liczba zwojów uzwojenia wtórnego N2 jest mniejsza niż liczba zwojów uzwojenia pierwotnego N1, transformator może zmniejszyć napięcie przemienne. Dlatego, gdy n > 1, transformator nazywany jest transformatorem obniżającym napięcie.

③ Gdy liczba zwojów uzwojenia wtórnego N2 jest równa liczbie zwojów uzwojenia pierwotnego N1, transformator nie zmienia wielkości napięcia przemiennego, to znaczy napięcie pierwotne U1 jest równe napięciu wtórnemu U2. Chociaż ten typ transformatora nie może zmieniać wielkości napięcia, może elektrycznie izolować obwody pierwotne i wtórne, dlatego transformator o n = 1 jest powszechnie stosowany jako transformator izolujący.

(2) Funkcja „Przekształcenia prądu”.

Transformator może nie tylko zmieniać wielkość napięcia przemiennego, ale także może zmieniać wielkość prądu przemiennego. Ponieważ transformator ma bardzo małe straty energii i można je zignorować, moc wejściowa P1 i moc wyjściowa P2 transformatora są równe, to znaczy: P1=P2

U1-11=U2-12

U1/U2=12/11

Z powyższego równania widać, że napięcia pierwotne i wtórne transformatora są odwrotnie proporcjonalne do prądów pierwotnych i wtórnych. Jeśli napięcie wtórne wzrośnie, prąd wtórny zmniejszy się, a jeśli zmniejszy się napięcie wtórne, prąd wtórny wzrośnie. Podsumowując, w przypadku transformatora im więcej zwojów w cewce, tym wyższe napięcie na obu końcach i mniejszy prąd przez nią przepływający. Na przykład na pewnym transformatorze mocy jest zaznaczone, że „napięcie wejściowe 220 V, napięcie wyjściowe 6 V”. Wówczas stosunek liczby zwojów uzwojenia pierwotnego i wtórnego tego transformatora wynosi n = 220/6 = 110/3 = 37. Kiedy ten transformator jest podłączony do obwodu, prąd wypływający z uzwojenia wtórnego jest 37 razy większy niż płynący do uzwojenia pierwotnego.

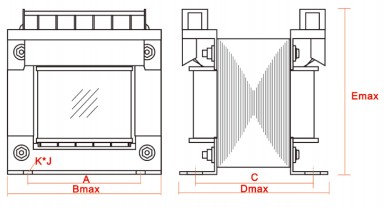

Szczegółowe parametry

Przewaga cenowa

Zaletą transformatora jednofazowego BK220V jest, mówiąc najprościej, to, że znalazł on najbardziej praktyczny „środek” pomiędzy produktami standardowymi i niestandardowymi.

Nasza fabryka Yibaling rozpoczęła swoją działalność od produkcji standardowych modeli transformatorów. Dlatego też skupujemy duże ilości blachy krzemowej i drutu miedzianego partiami oraz skupujemy te materiały luzem.

Dzięki temu można kontrolować koszty. Jednocześnie znamy linię produkcyjną modelu standardowego, a nasi pracownicy są bardzo wydajni, co daje naszemu modelowi standardowemu naturalną przewagę cenową.

Jednakże standardowy transformator jednofazowy BK220V nie nadaje się do wszystkich środowisk. W wielu fabrykach panują specjalne warunki – być może przestrzeń w szafie jest po prostu trochę ograniczona lub wymagane jest nietypowe napięcie wyjściowe. Nasza fabryka Yibaling nie poprosi Cię o uiszczenie wysokiej opłaty za rozwój od podstaw za całkowicie nowy projekt.

Nasi inżynierowie pracują na dojrzałej platformie istniejącego, sprawdzonego transformatora, aby dokonać regulacji: takich jak dostrojenie mocy w ramach istniejących specyfikacji, zmiana kierunku zacisku przyłączeniowego lub dostosowanie obudowy do rozmiaru szafy.

Materiały rdzenia, takie jak blachy ze stali krzemowej i impregnacja próżniowa, nie ulegają zmianie, dzięki czemu może rozwiązać Twoje rzeczywiste problemy bez ponoszenia skandalicznie drogich kosztów, a dostawa jest również szybka.

Tymczasem na tle rynku: w porównaniu do tanich i niesprawdzonych markowych produktów, używamy oryginalnych materiałów klasy przemysłowej, po opuszczeniu fabryki przechodzimy pełną kontrolę, mając na celu długoterminową stabilność i trwałość; w porównaniu do tych międzynarodowych marek nie mamy premium marki i skomplikowanych procedur importowych, cena jest rozsądna, a reakcja jest szybka; w porównaniu do całkowicie nowych, niestandardowych projektów wymagających wykonania form, nasze rozwiązanie „dostrajania” Yibaling może pomóc Ci zaoszczędzić znaczną jednorazową opłatę inżynieryjną i długi czas oczekiwania.

Nasz magazyn

Proces produkcyjny

Sprzęt produkcyjny

Certyfikat

Wysyłka
