Transformator suchy: dlaczego jest niezbędny w nowoczesnej dystrybucji energii?

Energia elektryczna jest siłą napędową współczesnego społeczeństwa. Fabryki muszą działać, szpitale muszą przeprowadzać operacje, a centra danych muszą aktualizować dane. Wszystko to opiera się na stabilnym zasilaniu.

Transformatory sucheróżnią się od powszechnie znanych nam transformatorów zanurzonych w oleju. W transformatorach zanurzonych w oleju olej jest wypełniany wewnątrz w celu zapewnienia izolacji i chłodzenia. W transformatorach suchych nie stosuje się oleju. Zamiast tego cewki są całkowicie zalewane żywicą epoksydową lub poddawane impregnacji pod ciśnieniem, co jest równoznaczne z zapewnieniem cewek szczelnej ochrony „pancerza”.

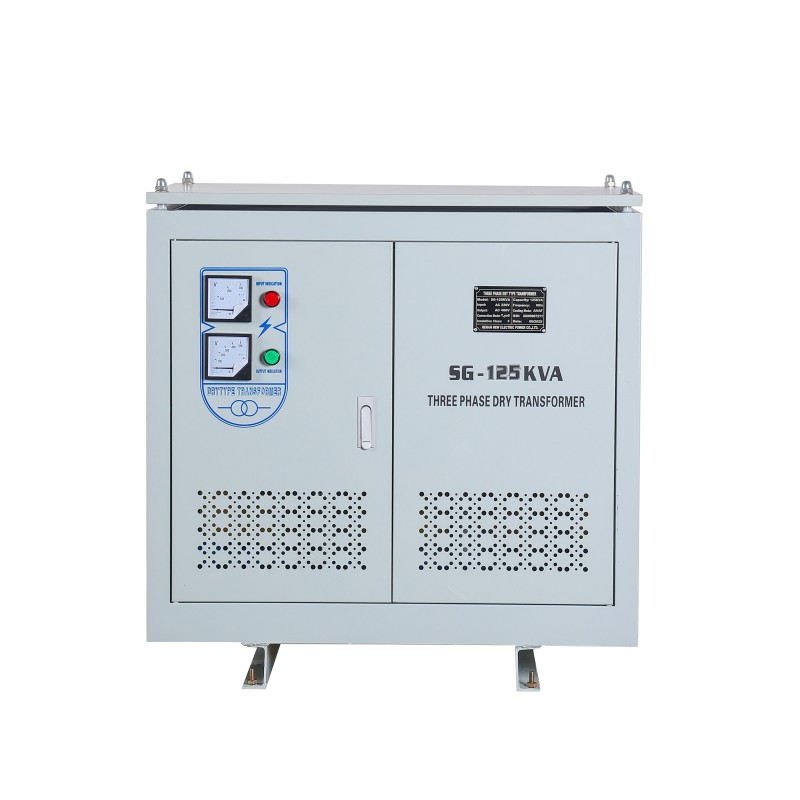

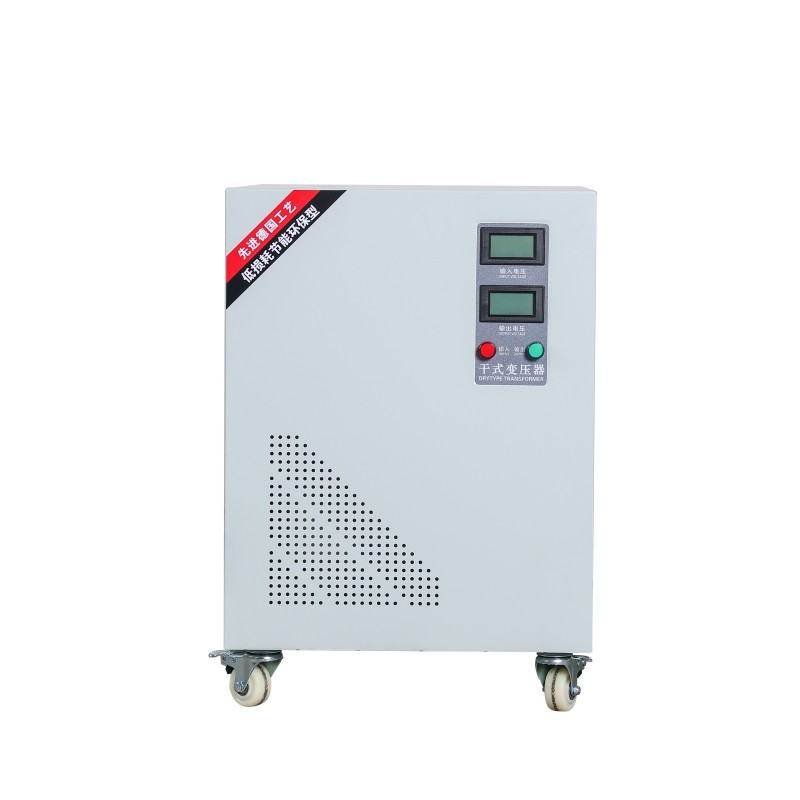

Co to jest transformator suchy?

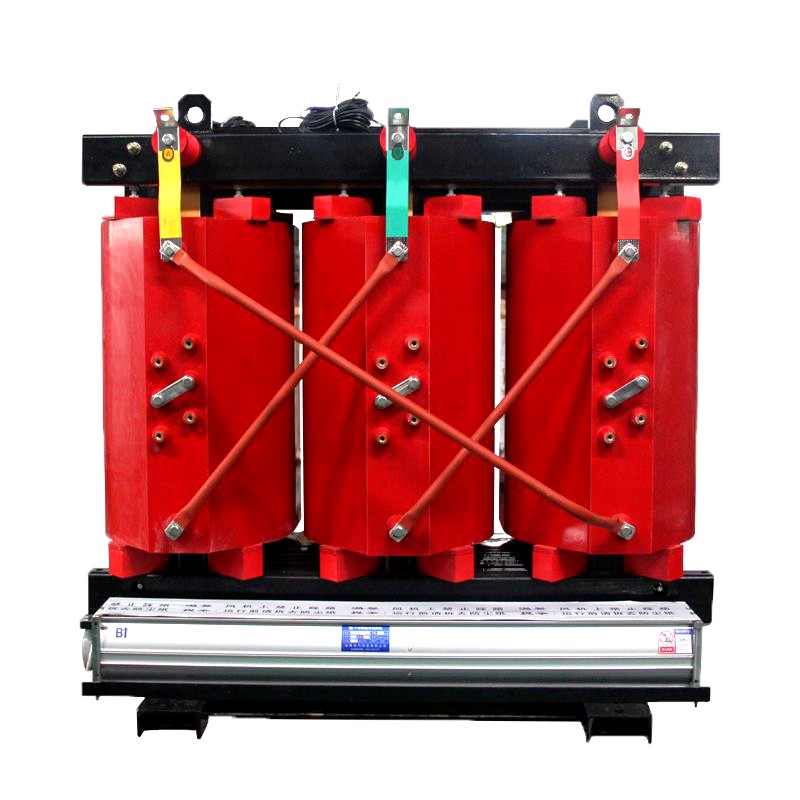

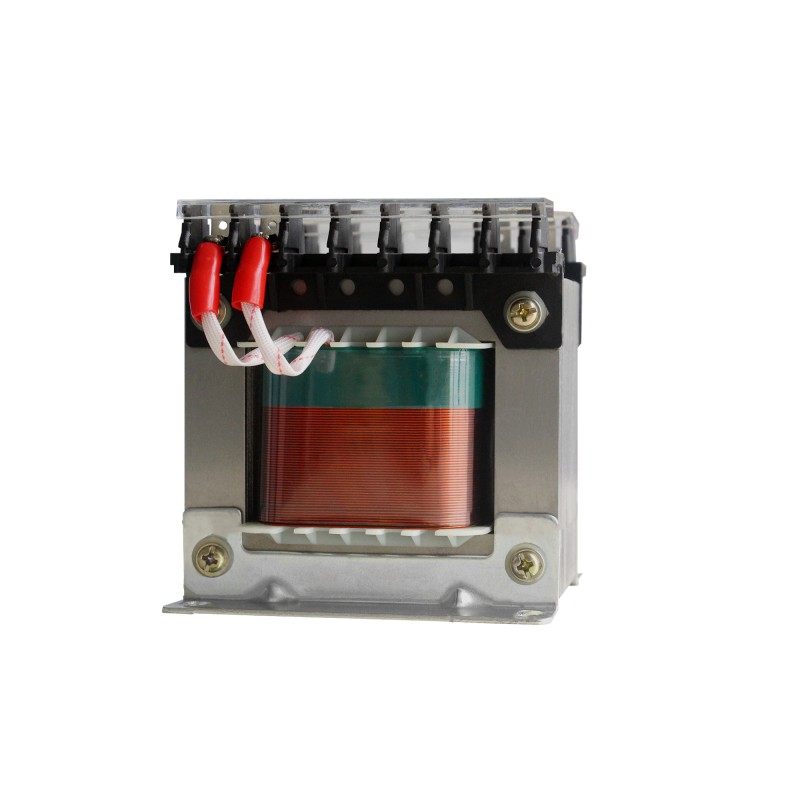

Krótko mówiąc, transformator suchy to rodzaj transformatora, który nie wykorzystuje oleju do izolacji lub chłodzenia. Jego cewki wykonane są z drutów z czystej miedzi lub folii miedzianych. Po nawinięciu są one albo odlewane w zbiorniku próżniowym z żywicą epoksydową, albo impregnowane próżniowo pod ciśnieniem, aby zapewnić, że lakier izolacyjny dokładnie wniknie w każdą szczelinę, ostatecznie zestalając się i tworząc całkowicie uszczelnioną całość. Dzięki temu uzwojenia są odporne na wilgoć, trudnopalne i niezwykle wytrzymałe.

Gdzie stosuje się głównie transformatory suche?

Wieżowce, stacje metra, szpitale, centra danych i duże centra handlowe – wszędzie tam, gdzie występuje duży przepływ ludzi, rygorystyczne wymogi ochrony przeciwpożarowej lub cenny sprzęt – z reguły nie mogą obejść się bez transformatorów suchych.

Funkcje transformatorów suchych są liczne, takie jak:

1. Wysoki poziom bezpieczeństwa

Inaczejtransformatory zanurzone w olejutransformatory suche nie zawierają wewnątrz łatwopalnego oleju mineralnego. Eliminuje to zasadniczo ryzyko pożaru, eksplozji i zanieczyszczenia wyciekiem oleju. Ich uzwojenia są odlane z trudnopalnej żywicy epoksydowej i posiadają właściwości samogasnące. Nawet w przypadku ekstremalnych usterek nie spowodują pożaru. Pozwala to na bezpieczną instalację transformatorów suchych w ośrodku obciążenia, bezpośrednio w rozdzielni, szybach podłogowych lub obszarach gęsto zaludnionych, bez konieczności stosowania skomplikowanych urządzeń odizolowanych przeciwpożarowo.

2. Oszczędność kosztów

To, czy transformator suchy oszczędza energię elektryczną, czy nie, zależy w rzeczywistości od dwóch aspektów: rdzenia i cewki.

Jako rdzeń stosujemy wysokiej jakości blachy ze stali krzemowej walcowanej na zimno, np. w gatunku 30ZH120. Podczas układania ich w stos stosujemy pełny proces łączenia doczołowego, którego jedynym celem jest zminimalizowanie zużycia energii elektrycznej przez sam rdzeń.

Jeśli chodzi o cewkę, zawsze stosowaliśmy miedź beztlenową o wysokiej czystości. Przewodność może sięgać ponad 99,95%, a miedź ma niską rezystancję, co skutkuje mniejszym wytwarzaniem ciepła, a w konsekwencji mniejszymi stratami energii elektrycznej podczas przenoszenia obciążenia. Miedź ma niską rezystancję i generuje mniej ciepła, co skutkuje mniejszymi stratami energii elektrycznej podczas przenoszenia ładunku.

Weźmy na przykład SCB11 o klasie efektywności energetycznej I. Strata bez obciążenia jest o około 30% niższa niż w starszych modelach. Może się to wydawać niewielką liczbą, ale transformatory to urządzenia działające w sposób ciągły. W ciągu roku zaoszczędzona energia elektryczna może wynosić od dziesiątek do setek tysięcy juanów, co wystarczy na zakup kolejnej małej maszyny.

3. Doskonała izolacja elektryczna i odporność na zwarcia

Czego boją się transformatory najbardziej? Zwarcia. Gdy w systemie wystąpi awaria i nastąpi gwałtowny wzrost prądu, a uzwojenia nie będą w stanie tego wytrzymać, cała maszyna ulegnie zniszczeniu.

W jaki sposób transformator suchy rozwiązuje ten problem? Klucz tkwi w procesie „impregnacji próżniowej”. Po nawinięciu uzwojeń umieszcza się je w zbiorniku próżniowym, usuwa się powietrze, a lakier izolacyjny wtłacza się w każdą szczelinę uzwojeń, a następnie zastyga. Powstałe uzwojenia tworzą całkowicie szczelną i pozbawioną pęcherzyków jednostkę, przypominającą solidny blok. W ten sposób, niezależnie od tego, jak duża jest siła elektryczna podczas zwarcia, uzwojenia pozostają w bezruchu, bez deformacji i przemieszczeń. To jest to, co jest naprawdę „oporne”.

4. Silna zdolność adaptacji do środowiska i bezobsługowa praca

Ponieważ nie ma oleju izolacyjnego, transformatory suche nie muszą się martwić spadkiem poziomu oleju, pogorszeniem jakości oleju lub wyciekiem oleju. Ich całkowicie zamknięta warstwa izolacyjna z żywicy epoksydowej może skutecznie oprzeć się wilgoci, mgle solnej, kurzowi i zanieczyszczeniom chemicznym, zachowując doskonałe właściwości izolacyjne nawet w trudnych warunkach. W normalnych warunkach pracy transformatory suche wymagają jedynie regularnego czyszczenia powierzchni z kurzu i nie wymagają skomplikowanej konserwacji oleju, co znacznie zmniejsza koszty konserwacji i nakład pracy.

Dlaczego transformator suchy jest nieuniknionym wyborem w przypadku nowoczesnej dystrybucji energii?

1. Spełnianie rygorystycznych przepisów bezpieczeństwa przeciwpożarowego

Wraz z przyspieszeniem urbanizacji wymagania bezpieczeństwa przeciwpożarowego dotyczące sprzętu elektrycznego w gęsto zaludnionych miejscach, takich jak wieżowce, metro i szpitale, stają się coraz bardziej rygorystyczne. Krajowe przepisy bezpieczeństwa przeciwpożarowego wymagają, aby transformatory instalowane w głównej konstrukcji budynków były typu suchego lub izolowanego gazem. Bezolejowe, opóźniające palenie i samogasnące właściwości transformatorów suchych sprawiają, że są one jedynym wyborem spełniającym wymagania.

2. Dostosowanie się do koncepcji zielonej ochrony środowiska

Transformatory suche nie stwarzają ryzyka wycieku oleju i nie zanieczyszczają gleby ani wód gruntowych. Ich wysoka wydajność i właściwości oszczędzające energię również bezpośrednio przyczyniają się do osiągnięcia celów redukcji emisji dwutlenku węgla. Według statystyk zastąpienie starych produktów wysokosprawnymi transformatorami suchymi może zmniejszyć emisję dwutlenku węgla o kilkadziesiąt ton na jednostkę rocznie.

3. Zapewnienie ciągłości zasilania odbiorników krytycznych

W miejscach takich jak centra danych, sale operacyjne szpitali i linie produkcyjne półprzewodników nie można przerwać zasilania. Nawet krótkie migotanie może spowodować awarię serwera, awarię sprzętu chirurgicznego lub całkowitą utratę całej partii płytek. Każdy z tych scenariuszy może skutkować znaczącymi stratami. Transformatory suche, charakteryzujące się wysoką niezawodnością, niską awaryjnością i zaletami bezobsługowymi, są preferowanym sprzętem zasilającym te krytyczne obciążenia.

Codzienna konserwacja i monitorowanie stanu transformatorów suchych

Chociażtransformatory suchesą znane jako „bezobsługowe”, regularne kontrole stanu pozostają ważnym sposobem przedłużenia ich żywotności i zapobiegania nagłym awariom.

1. Testowanie rezystancji izolacji

Do regularnego pomiaru wartości rezystancji izolacji uzwojeń do masy i wysokiego napięcia do niskiego napięcia należy używać megaomomierza 2500 V lub 5000 V. Normalne wartości nie powinny być mniejsze niż 100MΩ (w zależności od poziomu napięcia). Jeśli okaże się, że rezystancja izolacji stale maleje, może to oznaczać, że uzwojenia są zawilgocone lub izolacja się starzeje i należy przeprowadzić osuszanie lub dalszą diagnostykę.

2. Kontrola wyglądu i czystości

Co sześć miesięcy lub raz w roku, podczas przerwy w dostawie prądu, należy otworzyć obudowę ochronną transformatora suchego i za pomocą suchego sprężonego powietrza wydmuchać pył nagromadzony w żelaznym rdzeniu, cewkach, izolatorach i kanałach powietrznych. Sprawdź także, czy śruby nie są poluzowane, czy na powierzchni izolacji nie ma pęknięć lub śladów wyładowań oraz czy wentylator chłodzący działa płynnie. Zadania te nie są skomplikowane, ale to, czy je wykonać, czy nie, ma duże znaczenie.

3. Test wyładowań niezupełnych (opcjonalnie)

Jeśli transformator suchy był używany przez jakiś czas lub jeśli jest to krytyczny punkt zasilania, zaleca się wynajęcie profesjonalnej instytucji w celu przeprowadzenia testu wyładowań niezupełnych. Wyładowania niezupełne są wczesnym objawem starzenia się izolacji. Wczesne wykrycie i szybka obsługa mogą zapobiec nagłej awarii i uszkodzeniu sprzętu, unikając poważnych problemów.

Aby zapewnić długotrwałe użytkowanie transformatorów suchych, kluczem jest regularna konserwacja?

1. Wybór niewłaściwej klasy ochrony

Wybierz odpowiedni stopień ochrony (kod IP) w zależności od środowiska instalacji. W przypadku zwykłych wewnętrznych pomieszczeń dystrybucyjnych wystarczający jest stopień IP20; jeśli jednak miejsce jest zapylone lub występuje w trudnych warunkach, należy wybrać obudowy o stopniu ochrony IP23 lub wyższym. Dodatkowo konieczne jest zainstalowanie filtrów przeciwpyłowych i osuszaczy do transformatorów suchych, aby zapobiec przedostawaniu się kurzu i wilgoci, co może znacznie skrócić żywotność transformatora.

2. Należy kontrolować wentylację i odprowadzanie ciepła

Chłodzenie transformatorów suchych opiera się całkowicie na cyrkulacji powietrza. Podczas instalacji wokół transformatora należy pozostawić wystarczające odstępy, zwykle nie mniejsze niż pół metra. Otwory wentylacyjne nie mogą być zasłaniane żadnymi przedmiotami. Jeśli moc transformatora suchego jest duża lub jest on zainstalowany w ograniczonej przestrzeni, należy wyposażyć go w system wymuszonego chłodzenia powietrzem o kontrolowanej temperaturze. Temperatury załączenia i zatrzymania wentylatora należy dobrać odpowiednio do rzeczywistego obciążenia transformatora suchego. Nie pozwalaj, aby transformator suchy pracował, gdy nie powinien, lub pracował z niewłaściwą prędkością.

3. Ustanawianie dokumentacji stanu technicznego sprzętu

Ustanowić niezależny rejestr działania i konserwacji każdego transformatora suchego, rejestrując datę uruchomienia, dane z kontroli z poprzednich inspekcji, wartości rezystancji izolacji, zapisy temperatury i zdarzenia nietypowe. Dane te stanowią ważną podstawę oceny stanu i konserwacji predykcyjnej.

Wniosek

Transformatory suche, ze swoimi wyjątkowymi zaletami, takimi jak bezpieczeństwo i ognioodporność, wysoka efektywność energetyczna, przyjazność dla środowiska i łatwość konserwacji, stały się niezbędnym podstawowym wyposażeniem nowoczesnych systemów dystrybucji energii. Są nie tylko „przetwornikami” do przesyłu mocy, ale także „zabezpieczeniami” zapewniającymi bezpieczeństwo elektryczne i poprawiającymi efektywność energetyczną.
