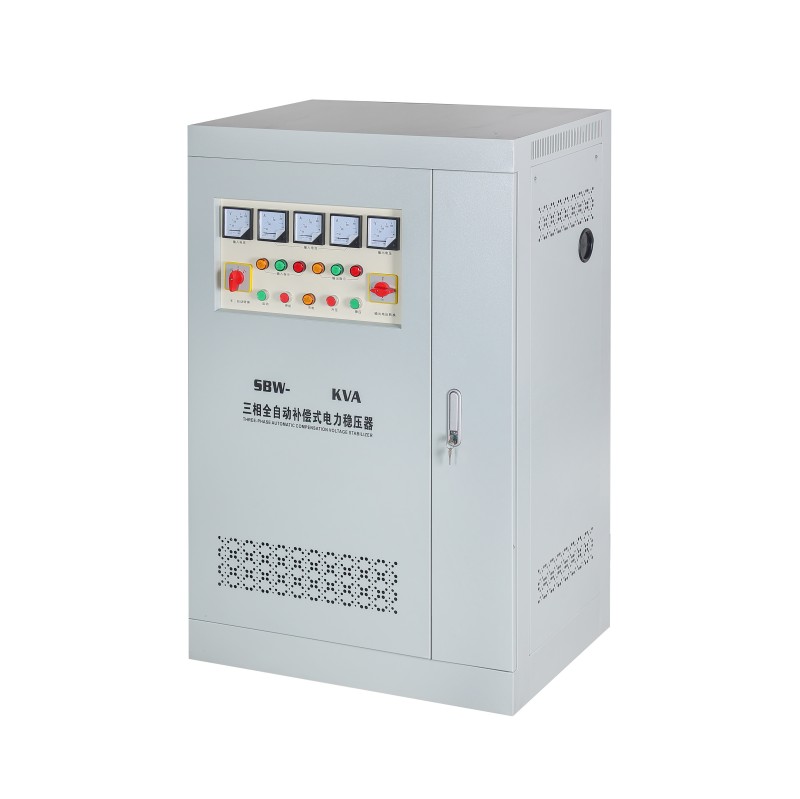

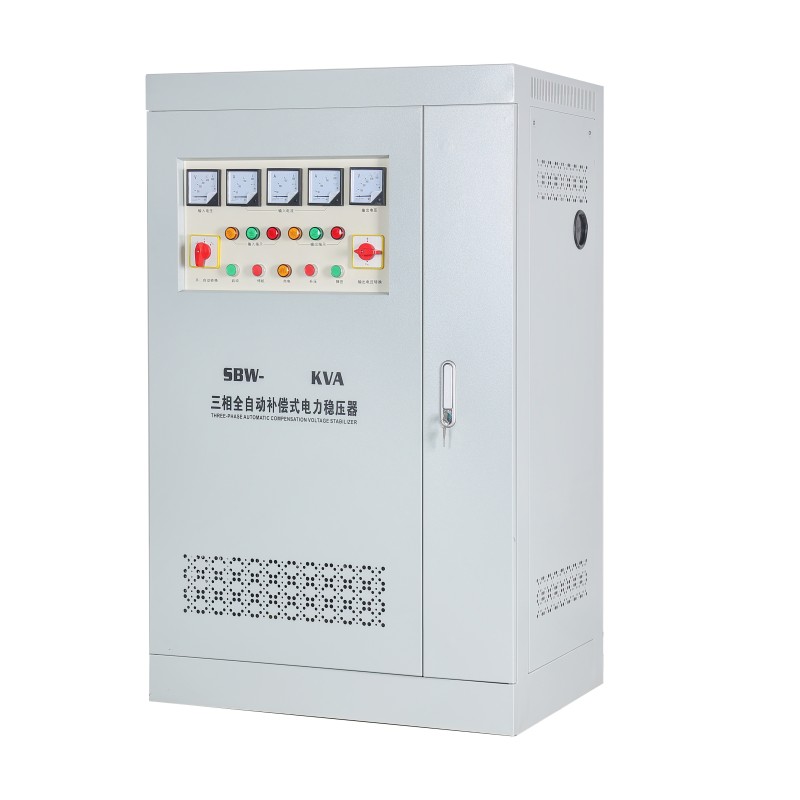

Stabilizator napięcia kompensacyjnego SBW

Jako dojrzały producent stabilizatorów napięcia kompensacyjnego SBW, nasza fabryka Yibaling oferuje również niestandardowe usługi dla produktów. Zapraszamy do złożenia zamówienia.

Ten produkt, w przeciwieństwie do produktów elektronicznych, które umożliwiają szybkie przełączanie urządzeń zasilających, przyjmuje podstawową strukturę składającą się ze szczotki węglowej napędu serwosilnika + regulatora napięcia, zapewniając płynną, stabilną i niezawodną korekcję napięcia.

Jego zasada działaniajest proste i skuteczne:

Po wykryciu odchylenia regulator stabilizatora napięcia instruuje serwosilnik, aby precyzyjnie przesunął szczotkę węglową do pozycji na uzwojeniu autotransformatora pierścieniowego. Stale zmienia współczynnik zwojów uzwojenia kompensacyjnego, aby w czasie rzeczywistym wprowadzić lub anulować brakujące/nadmierne napięcie, stabilizując w ten sposób napięcie wejściowe w zakresie wahań ±15% do wysoce precyzyjnego sygnału wyjściowego w zakresie ±1%.

Dzięki swojej strukturze elektromagnetycznej nasz stabilizator napięcia kompensacyjnego SBW może z łatwością wytrzymać chwilowe uderzenia dużego prądu spowodowane uruchomieniem silnika i pracą spawarki i nie ulegnie spaleniu z powodu nagłych zmian obciążenia. Jest szczególnie odpowiedni do złożonych scenariuszy obciążeń, takich jak przemysł ciężki i kopalnie.

Ten regulator stabilizatora napięcia wykorzystuje zasadę kompensacji liniowej, bez przerywania lub zmian skokowych, a sygnał wyjściowy jest standardową falą sinusoidalną, bez generowania dodatkowych zakłóceń harmonicznych i jest przyjazny dla precyzyjnych przyrządów i obciążeń indukcyjnych.

Cechy techniczne

Podstawowe cechy techniczne regulatora stabilizatora napięcia kompensacyjnego SBW można podsumować jako precyzyjny i niezawodny ciągły, bezstopniowy system kompensacji oparty na serwomotorze. System porzuca tryb szybkiego przełączania przełączników elektronicznych i powraca na stabilną ścieżkę opartą na klasycznej strukturze elektromagnetycznej.

Centrum sterowania wyda instrukcje dla precyzyjnego układu serwonapędu. Następnie jego serwosilnik napędza specjalną szczotkę węglową ze stopu wykonaną z materiałów kompozytowych srebrno-grafitowych poprzez mechanizm zwalniający.

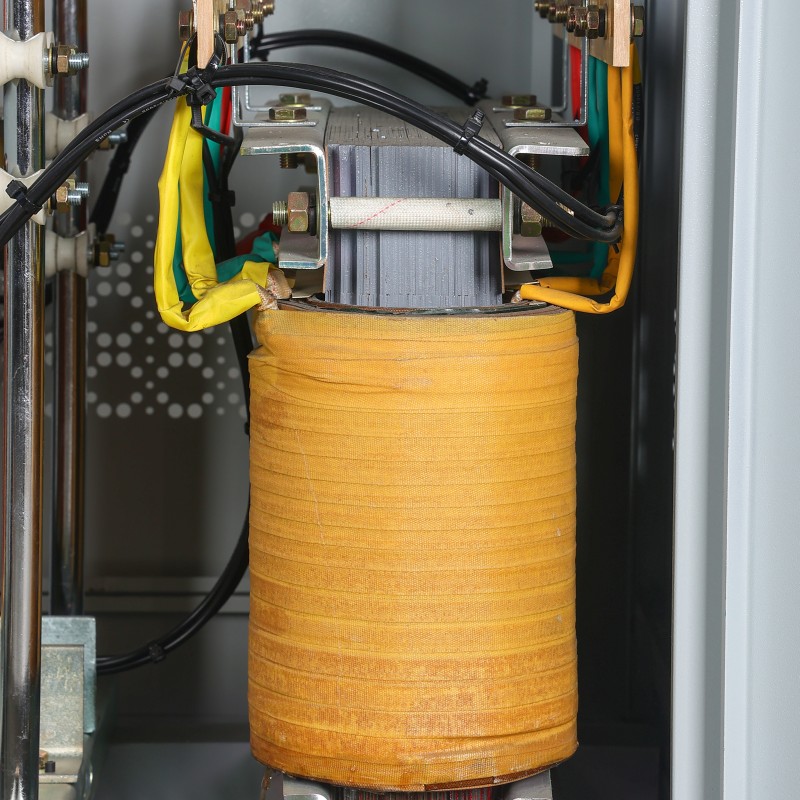

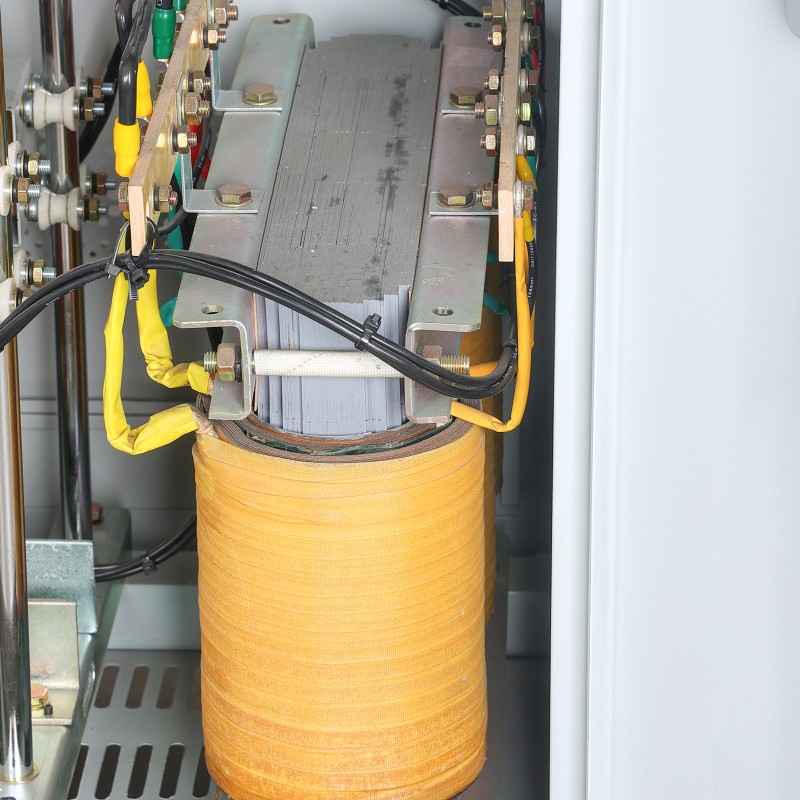

Szczotka węglowa obraca się na pierścieniowym uzwojeniu transformatora samosprzęgającego, którego rdzeniem jest drut z miedzi beztlenowej o wysokiej czystości, a rdzeniem jest blacha ze stali krzemowej o wysokiej przenikalności magnetycznej.

Ta fizyczna zmiana położenia reguluje współczynnik zwojów uzwojenia kompensacyjnego w czasie rzeczywistym i liniowo, uzyskując w ten sposób bezstopniową i płynną korektę napięcia.

Ta unikalna zasada działania bezpośrednio kształtuje dwie niezbędne zalety działania regulatora stabilizatora napięcia kompensacyjnego SBW:

Absolutna czystość kształtu fali wyjściowej: Dzięki liniowej kompensacji elektromagnetycznej na wyjściu jest idealna fala sinusoidalna, całkowicie pozbawiona zanieczyszczeń harmonicznych powszechnie spotykanych w zasilaczach impulsowych, przyjazna dla sieci energetycznej, szczególnie odpowiednia dla precyzyjnych instrumentów, sprzętu medycznego i obciążeń indukcyjnych wrażliwych na jakość energii.

Wyjątkowa odporność na wstrząsy: Rdzeń zasilający produktu to solidny element elektromagnetyczny, a nie delikatny półprzewodnikowy tranzystor mocy. Dlatego z łatwością wytrzymuje chwilowe przeciążenia do 2-3-krotności prądu znamionowego, takie jak rozruch dużych silników, praca spawarek, bez uszkodzenia lub wyłączenia z powodu zabezpieczeń, wykazując prawdziwą odporność na poziomie przemysłowym.

Posiada również niezwykle szeroki zakres adaptacji napięcia wejściowego (standardowy ±15%, konfigurowalny do ±30% lub nawet szerszy), integruje pełny zestaw funkcji ochronnych, takich jak przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, ograniczenie mechaniczne, ostrzeżenie o zużyciu szczotek węglowych.
