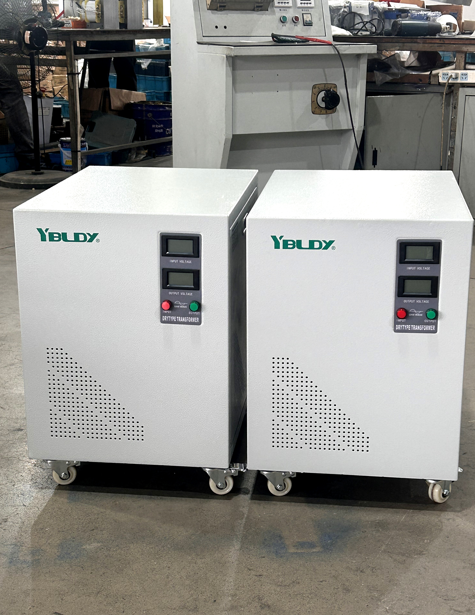

Co to jest transformator mocy SG i dlaczego go potrzebujesz?

JakiśTransformator mocy SGto trójfazowy transformator izolujący typu suchego — urządzenie, które zwiększa lub zmniejsza napięcie, izoluje sprzęt od sieci i oczyszcza po drodze energię.

Brzmi technicznie. Ale oto, co to właściwie oznacza: jeśli kiedykolwiek kupiłeś sprzęt za granicą i okazało się, że działa pod napięciem 220 V, podczas gdy w Twoim sklepie jest napięcie 380 V, już znasz problem. Transformator SG jest rozwiązaniem.

Znajduje się pomiędzy zasilaniem sieciowym a sprzętem. Przekształca napięcie na napięcie zgodne z potrzebami Twojej maszyny i blokuje przepięcia, harmoniczne i szumy uziemienia przedostające się do Twojego drogiego sprzętu.

Mówiąc prostym językiem: sprawia, że ​​obcy sprzęt czuje się jak w domu w Twojej sieci energetycznej.

Jak to działa

Zasada jest prosta: indukcja elektromagnetyczna. Uzwojenia pierwotne i wtórne, brak bezpośredniego połączenia elektrycznego, moc przenoszona jest przez pole magnetyczne.

Jednak transformator SG ma kilka zmian konstrukcyjnych, które sprawiają, że lepiej nadaje się do rzeczywistych warunków przemysłowych:

Rdzeń wykonany jest z walcowanych na zimno arkuszy stali krzemowej, ułożonych w sposób schodkowy. Zmniejsza to straty energii i utrzymuje niską temperaturę transformatora.

W uzwojeniach zastosowano miedź o wysokiej czystości z izolacją klasy H (temperatura znamionowa 180°C). Oznacza to, że może wytrzymać ciągłe, duże obciążenia bez konieczności gotowania.

Konstrukcja jest typu suchego – nie ma oleju, nie ma wycieków, nie ma ryzyka pożaru. Można go zainstalować w pomieszczeniu, w szafach sterowniczych lub tuż obok zasilanego sprzętu.

Opcjonalne dodatki obejmują ekranowanie elektrostatyczne (eliminujące zakłócenia elektryczne), wymuszone chłodzenie powietrzem (dla wyższej wydajności) i obudowy ochronne (dla środowisk zapylonych lub wilgotnych).

Rezultat: transformator, który pracuje cicho, marnuje niewiele energii i nie wymaga wiele konserwacji.

Typowe oceny i konfiguracje

Transformatory SG są dostępne w wersjach od 300VA do 3000kVA. Obejmuje to wszystko, od małego panelu sterowania po całą halę produkcyjną.

Typowe kombinacje napięć:

Transformator można również zbudować z wieloma odczepami po stronie pierwotnej, dzięki czemu można dostosować się do zmian napięcia sieciowego bez konieczności wymiany całego urządzenia. Napięcia wejściowe i wyjściowe, grupa połączeń (Dyn11, Yyn0 itp.) oraz to, czy jest dostarczany z obudową – wszystko to można dostosować do konkretnej konfiguracji.

DlaczegoTransformatory mocy SGSą warte inwestycji

1. Konwersja napięcia bez kompromisów

To jest oczywiste. Transformator SG pobiera dowolne napięcie i zamienia je na napięcie potrzebne Twojemu sprzętowi. Żadnych kompromisów, żadnych obejść.

2. Izolacja elektryczna

Ponieważ uzwojenia pierwotne i wtórne są całkowicie oddzielone, transformator blokuje przepięcia, harmoniczne i zwarcia doziemne przed dotarciem do sprzętu. Tu nie chodzi tylko o ochronę – chodzi o to, aby Twój sprzęt służył dłużej.

3. Redukcja hałasu

Środowiska przemysłowe są pełne zakłóceń elektrycznych — przetwornice częstotliwości, styczniki, zasilacze impulsowe — wszystko to pompuje śmieci z powrotem do linii. Transformator SG odfiltrowuje większość tego szumu, zanim dotrze on do wrażliwej elektroniki.

4. Brak oleju, brak wycieków, brak ryzyka pożaru

Konstrukcja typu suchego oznacza brak oleju do testowania, uzupełniania oleju i brak wycieków oleju po całej hali produkcyjnej. Można go zainstalować w pomieszczeniu, w szafach sterowniczych lub w dowolnym miejscu, w którym olej byłby problemem.

5. Długa żywotność

Bez ruchomych części i przy minimalnej konserwacji, dobrze zbudowany transformator SG może z łatwością przetrwać sprzęt, który zasila. Izolacja klasy H jest przystosowana do temperatury 180°C, więc nie ulega zniszczeniu w normalnych warunkach pracy.

6. Możliwość dostosowania

Potrzebujesz określonego napięcia? Chcesz inną grupę połączeń? Potrzebujesz obudowy IP54 do pracy w zapylonym środowisku? Transformator SG można zbudować dokładnie według Twoich wymagań.

GdzieTransformatory mocy SGSą używane

Seria SG pojawia się w wielu miejscach – nie tylko w fabrykach:

Transformator SG nie jest najbardziej efektownym elementem żadnego z tych systemów. Ale spróbuj uruchomić je bez niego, a dowiesz się dość szybko.

Jak wybrać właściwy

Krok 1 — Ustal swoje obciążenie

Zsumuj pobór mocy wszystkiego, co będzie zasilał transformator. Uwzględnij prądy rozruchowe silników i sprężarek — mogą one pobierać trzy do pięciu razy większy prąd roboczy. Zastosuj 20-30% marginesu bezpieczeństwa na przyszłą rozbudowę.

Standardowe wartości znamionowe SG zaczynają się od 300 VA i dalej rosną.

Krok 2 — Sprawdź napięcia

Krok 3 — Weź pod uwagę środowisko

Krok 4 — Zdecyduj się na dodatki

Osłona elektrostatyczna — warto ją dodać, jeśli w pobliżu znajdują się VFD lub wrażliwa elektronika.

Odczepy — przydatne, jeśli napięcie zasilania ma tendencję do wahań.

Obudowa — chroni przed kurzem, wilgocią i przypadkowym kontaktem.

Kilka rzeczy, o których warto pamiętać

To nie jest stabilizator napięcia. Transformator SG zmienia napięcie, ale go nie reguluje. Jeśli napięcie wejściowe waha się w górę i w dół, napięcie wyjściowe zmienia się wraz z nim. W przypadku niestabilnych siatek połącz go ze stabilizatorem.

To nie jest UPS. Gdy zabraknie prądu, transformator wraz z nim gaśnie. Nie posiada baterii.

Został zbudowany z myślą o trwałości. Pozbawiony ruchomych części transformator SG został zaprojektowany na dziesięciolecia ciągłej pracy. Konstrukcja bezolejowa oznacza minimalną konserwację — wystarczy utrzymywać ją w czystości i od czasu do czasu sprawdzać połączenia.

Ostatnie przemyślenia

Transformator mocy SG nie jest wyszukany. Nie ma ekranu dotykowego ani połączenia bezprzewodowego. Nie trafia na pierwsze strony gazet ani nie zdobywa nagród za wzornictwo.

Robi jednak coś istotnego: sprawia, że ​​Twój sprzęt wykorzystuje Twoją moc.

Jeśli używasz importowanych maszyn, transformator SG stoi pomiędzy nimi a lokalną siecią. Przekształca napięcie, usuwa szumy i izoluje obciążenie od przepięć, które w przeciwnym razie skróciłyby jego żywotność.

To nie jest gwiazda programu. To scena, na której możliwe jest przedstawienie.
