Czy wiesz o transformatorach zanurzonych w oleju?

Energia elektryczna opuszczająca elektrownie charakteryzuje się niezwykle wysokim napięciem (dziesiątki tysięcy, a nawet setki tysięcy woltów), które nie może być bezpośrednio wykorzystane przez maszyny przemysłowe ani gospodarstwa domowe.

Należy obniżyć napięcie.

Kto wykonuje tę pracę?Transformatory zanurzone w oleju.

Nie są one ani nowatorskie, ani nowatorskie, a ich zasada działania pozostaje w dużej mierze niezmieniona od ponad wieku. Jednak do dziś najprawdopodobniej znajdziesz je w każdej podstacji, pod każdym słupem energetycznym i w pomieszczeniu dystrybucyjnym każdej fabryki.

Do czego służy transformator zanurzony w oleju?

Mówiąc najprościej: do transformacji napięcia.

Step-down: Konwersja energii elektrycznej wysokiego napięcia (np. 10 kV) na energię elektryczną niskiego napięcia (np. 380 V, 220 V) do użytku sprzętowego.

Step-down – pobiera wysokie napięcie (np. 10 kV) i obniża je do niskiego napięcia (380 V, 220 V), aby sprzęt mógł z niego faktycznie korzystać.

Step-up – dla energii słonecznej lub wiatrowej. Zwiększa napięcie przed wprowadzeniem go do sieci, dzięki czemu nie tracisz zbyt dużo energii na długich liniach przesyłowych.

Nie zmienia częstotliwości, nie usuwa harmonicznych ani nie reguluje napięcia. Robi dokładnie jedną rzecz: zmienia napięcie na takie, jakiego potrzebujesz.

Dlaczego nazywa się to „zanurzeniem w oleju”?

Proste — jest wypełnione olejem.

Nie do spalenia. Z dwóch rzeczy: izolacji i chłodzenia.

Izolacja – olej znajduje się pomiędzy cewkami a rdzeniem oraz pomiędzy cewkami a zbiornikiem. Bez niego wysokie napięcie spowodowałoby łuk w poprzek – zwarcie, wyładowanie, spalenie sprzętu.

Chłodzenie – gdy wężownice się nagrzewają, olej odprowadza ciepło, a ściana zbiornika wypuszcza je do powietrza. Olej zatrzymuje dużo ciepła i dlategotransformatory zanurzone w olejudobrze znoszą przeciążenia — mogą przez chwilę biegać bez narzekania.

Jednak olejek nie jest wieczny. Z biegiem czasu brudzi się i wchłania wilgoć. Trzeba to przetestować, przefiltrować lub wymienić od czasu do czasu. To największa różnica w porównaniu z transformatorami suchymi.

Transformatory suche nie zużywają oleju. Do chłodzenia wykorzystują powietrze. Bezpieczniej i czyściej, tak. Ale droższe i nie wytrzymują również przeciążenia. Nie są one dla siebie substytutami; służą różnym scenariuszom.

Czy transformatory zanurzone w oleju są podatne na awarie?

Wręcz przeciwnie, należą do najtrwalszych urządzeń zasilających.

Ich projektowany okres użytkowania wynosi zazwyczaj 20–30 lat. Dopóki nie są poważnie przeciążone, nie brakuje im stale oleju i nie są wielokrotnie uderzane przez pioruny, mogą działać niezawodnie przez dziesięciolecia.

Typowe „usterki” są rzadkie:

Spadający poziom oleju (wyciek lub parowanie)

Pogorszona jakość oleju (wilgoć lub utlenienie)

Starzejące się tuleje i przełączniki zaczepów

Starzenie się izolacji na skutek długotrwałego przeciążenia

Problemy te nie powodują nagłej awarii. Można je wykryć i wyeliminować z wyprzedzeniem poprzez regularne kontrole i testy oleju. Transformatory zanurzone w oleju nie są bezobsługowe, jednak prawidłowa konserwacja zapewnia długą żywotność.

Gdzie sąTransformatory zanurzone w olejuNadal używany?

Kluczowe parametry transformatorów zanurzonych w oleju: najczęściej zadawane pytania klientów

Wydajność (kVA): Zsumuj moc wszystkich obciążeń i dodaj margines 30–50%. Unikaj ścisłych obliczeń.

Miedź lub aluminium: Miedź kontra aluminium

Miedź kosztuje więcej. Aluminium kosztuje mniej.

Ale miedź lepiej przewodzi, trwa dłużej i lepiej znosi ciepło. Jeśli Twój sprzęt działa dzień i noc, wybierz miedź. Podziękujesz sobie później.

Typ całkowicie uszczelniony lub konserwator

Całkowicie uszczelnione, chronią przed przedostawaniem się powietrza. Mniej tlenu oznacza, że ​​olej starzeje się wolniej i nie trzeba się przy nim tak często bawić.

Typ konserwatora pozwala sprawdzić poziom oleju. Lepiej, jeśli ktoś i tak regularnie sprawdza wszystko.

Klasa efektywności energetycznej – S11, S13, S20…

Większa liczba oznacza mniejsze straty, ale i wyższą cenę. Wykonaj obliczenia: po ilu latach oszczędności energii elektrycznej zwrócą się w przypadku wyższych kosztów początkowych? To twoja odpowiedź.

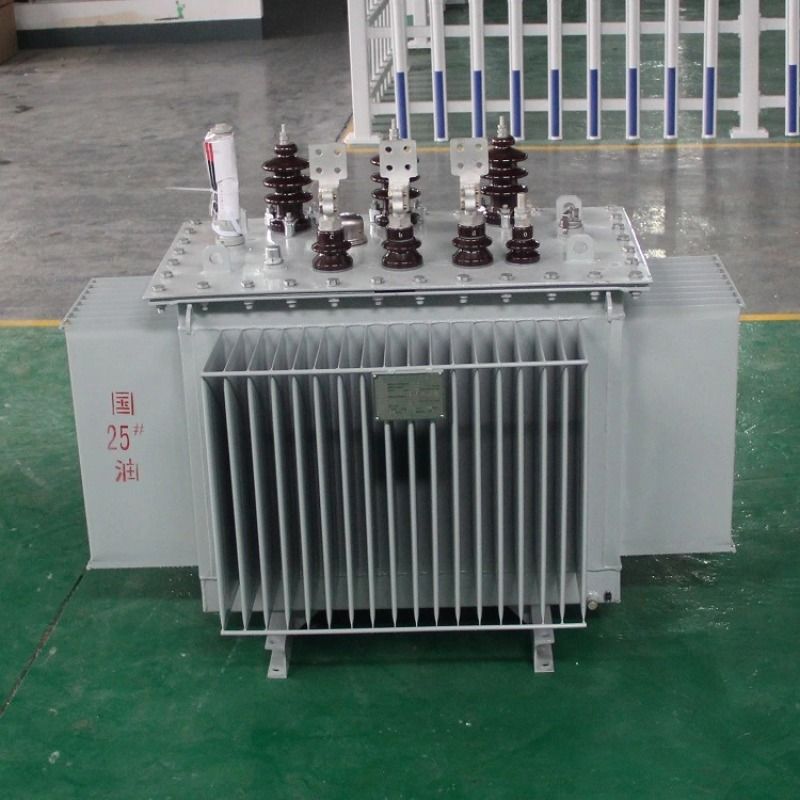

Yibalingatransformatory zanurzone w oleju

Nic nadzwyczajnego. Po prostu solidna praca.

Rdzeń – wysokiej jakości stal krzemowa walcowana na zimno, złącza całkowicie przeplatane. Niska utrata obciążenia.

Uzwojenia – w standardzie czysta miedź (na życzenie aluminium o wysokiej czystości). Izolacja warstwowa jest szczelna i spójna.

Olej izolacyjny: Wysokiej jakości olej transformatorowy, przed dostawą w pełni przetestowany pod kątem wytrzymałości na napięcie, zawartości wilgoci i strat dielektrycznych.

Zbiornik: Grzejniki faliste lub żebrowane z całkowicie uszczelnionymi spawami zapewniającymi odporność na wycieki i korozję.

Testy fabryczne: Każde urządzenie przechodzi testy pod kątem współczynnika transformacji, rezystancji prądu stałego, rezystancji izolacji, strat w stanie jałowym, strat obciążenia i napięcia wytrzymywanego przy częstotliwości sieciowej — bez testów obejmujących wyłącznie pobieranie próbek.

Scenariusze zastosowań

Dystrybucja fabryczna, podstacje mieszkanioweGórnictwo, przemysł chemiczny, papierniczy, tekstylnyIntensyfikacja fotowoltaiki, podłączenie do sieci elektrowni wiatrowychProjekty wspierające eksport, projekty pomocy zagranicznej

Dane techniczne

Moc: 30 kVA–3150 kVA (większe moce do uzgodnienia)

Napięcie: głównie 10 kV/0,4 kV, dostępne są niestandardowe opcje niestandardowe.
