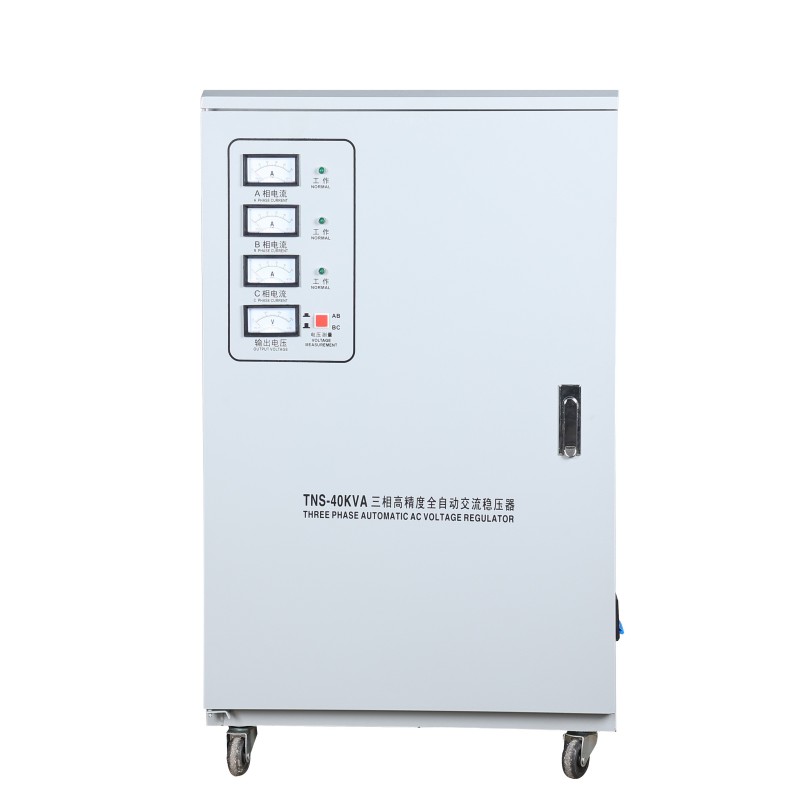

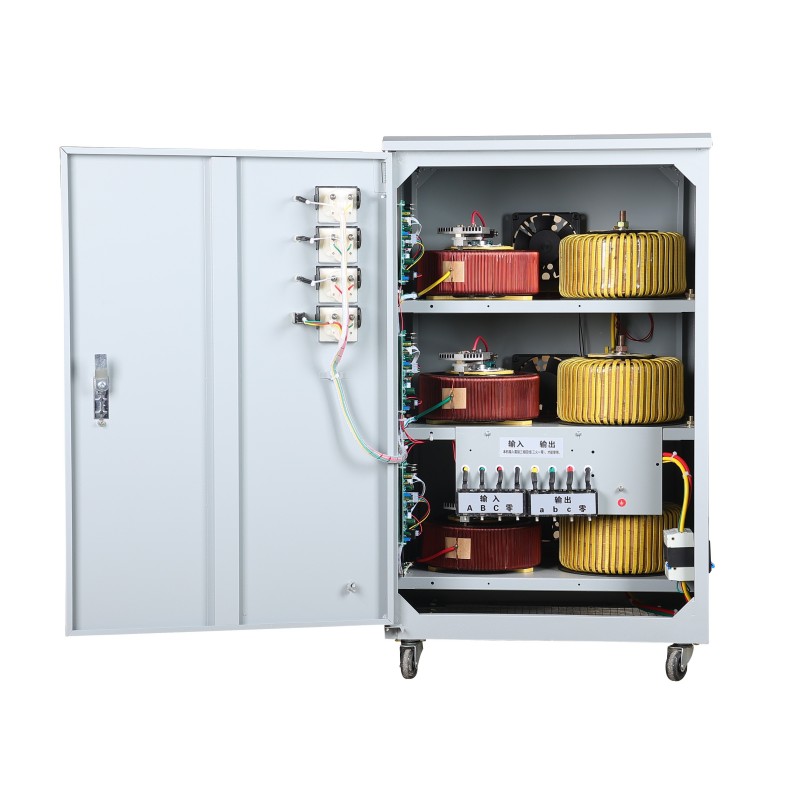

TNS W pełni automatyczny stabilizator napięcia AC

Seria w pełni automatycznych regulatorów napięcia AC Yibaling TNS to wysokowydajne trójfazowe urządzenie zabezpieczające zasilanie, zaprojektowane specjalnie dla obiektów przemysłowych i krytycznych. Wykorzystuje zaawansowane uzwojenia modułowe i inteligentną technologię regulacji fazowej. Może monitorować i automatycznie korygować wahania, brak równowagi oraz problemy z podnapięciem/przepięciem w napięciach trójfazowych w czasie rzeczywistym, a także zapewnia ciągłą i stabilną moc wyjściową.

Aplikacje produktów

W praktycznych zastosowaniach w pełni automatyczny stabilizator napięcia AC TNS pełni rolę stróża przemysłowego serca.

1. Warsztaty obróbki precyzyjnej

Kiedy duża wykrawarka CNC uruchamia się i powoduje nagły spadek napięcia sieciowego, stabilizator napięcia serii TNS może szybko skompensować w ciągu kilkudziesięciu milisekund, zapewniając, że serwomotory sąsiadującego pięcioosiowego centrum obróbczego nie drgają, unikając w ten sposób złomowania dziesiątek tysięcy precyzyjnych części z powodu odchyleń wielkości.

2. Pomieszczenie zasilania kompleksu handlowego

Ze względu na nierównomierne okresy poboru mocy przez sklepy na każdym piętrze, obciążenie trójfazowe jest poważnie niezrównoważone. Tradycyjne regulatory napięcia mogą zostać przeciążone, podczas gdy inteligentna funkcja regulacji fazowej tego produktu może niezależnie i precyzyjnie stabilizować napięcie każdej fazy, zasadniczo eliminując problemy związane z nagrzewaniem się i migotaniem przewodu neutralnego spowodowanego niezrównoważeniem napięcia oraz zapewniając płynne działanie systemów klimatyzacji, oświetlenia i wind w całym centrum handlowym.

3. Oczyszczalnie ścieków w odległych obszarach

W tych miejscach napięcie na końcu dalekosiężnej linii zasilającej często oscyluje wokół 300V na niskim poziomie. Szeroki zakres regulacji napięcia w pełni automatycznego regulatora napięcia prądu przemiennego TNS może stale podnosić je do standardowego 380 V, zapewniając, że kluczowe urządzenia energetyczne, takie jak dmuchawy i pompy podnoszące, otrzymają wystarczający moment obrotowy, a także unikają awarii uruchamiania i zatrzymywania sprzętu oraz zmniejszenia wydajności oczyszczania ścieków z powodu niewystarczającej mocy.

Informacje o produkcie

Materiał rdzenia

System materiałów rdzenia w pełni automatycznego stabilizatora napięcia AC Yibaling TNS stanowi fizyczną podstawę do uzyskania stabilnego zasilania na poziomie przemysłowym. Opiera się na trzech głównych celach: efektywna regulacja napięcia, inteligentne sterowanie i solidna ochrona.
Niezawodny stabilizator napięcia TNS to zasadniczo połączenie inżynierii systemowej wysokiej jakości stali krzemowej, materiałów miedzianych o wysokiej przewodności, materiałów kompozytowych odpornych na zużycie, urządzeń półprzewodnikowych i materiałów ochronnych.

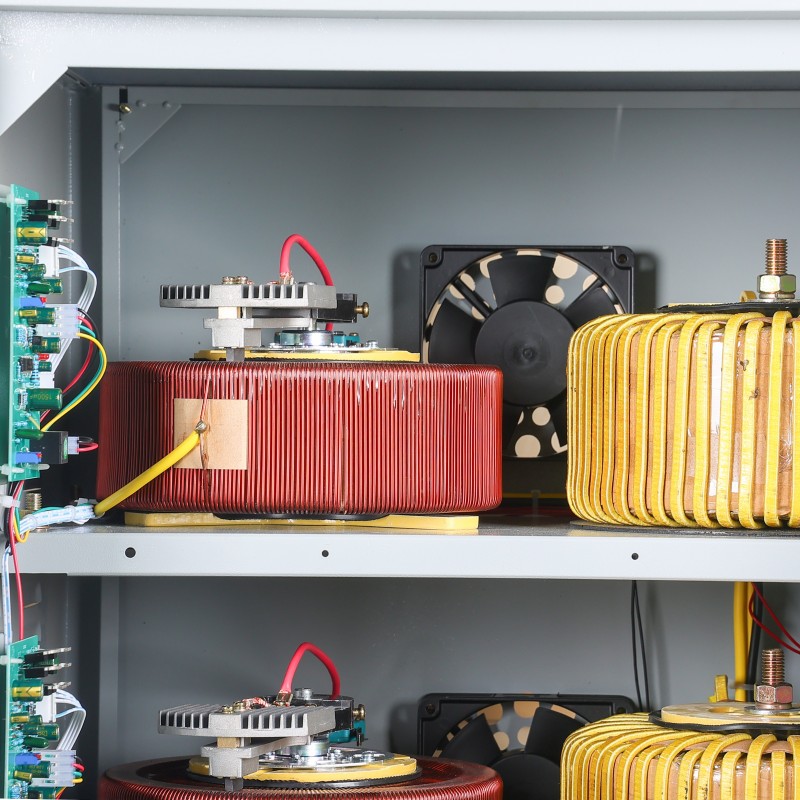

Rdzeń polega na zastosowaniu walcowanych na zimno arkuszy stali krzemowej o wysokiej przenikalności magnetycznej i niskich stratach jako rdzeń, w połączeniu z uzwojeniami emaliowanymi miedzią elektrolityczną o wysokiej czystości, w celu zbudowania wydajnego głównego korpusu konwersji magnetyczno-elektrycznej o niskich stratach cieplnych.
Kluczowe działanie w zakresie regulacji napięcia polega na precyzyjnym przesuwaniu po uzwojeniach specjalnych szczotek węglowych z kompozytu metalowo-grafitowego. Materiał ten ma doskonałą przewodność, właściwości samosmarujące i odporność na zużycie.
Modele z wyższej półki wykorzystują tyrystory lub moduły półprzewodników mocy IGBT, aby uzyskać bezstykowe, beziskrowe przełączanie na poziomie milisekundowym i wyjątkowo długą żywotność.
Mózg produktu składa się z mikroprocesorów klasy przemysłowej (MCU) i precyzyjnych przekładników napięciowych/prądowych, odpowiedzialnych za precyzyjne próbkowanie w czasie rzeczywistym i szybkie podejmowanie decyzji.
Jeśli chodzi o bezpieczeństwo i konstrukcję, wewnętrzne kanały wysokoprądowe wykorzystują cynowane szyny miedziane o niskiej impedancji, obudowa wykonana jest z wysokiej jakości blach stalowych walcowanych na zimno po obróbce antykorozyjnej, a zintegrowany warystor z tlenku metalu (MOV) i inne komponenty tworzą obwód ochrony przeciwprzepięciowej.

Dostosowanie w pełni automatycznego stabilizatora napięcia AC TNS

1. Kluczowe parametry i potwierdzenie technologii

Podstawowe wskaźniki wydajności:

Dokładność stabilizacji: Należy wyraźnie określić, czy jest to ±1%, czy ±0,5%, ponieważ ma to bezpośredni wpływ na poziom dokładności (np. klasa 0,2) wewnętrznego obwodu próbkowania (takiego jak 16-bitowy lub precyzyjny układ ADC) i przekładnika napięciowego (PT).
Czas reakcji: Należy jasno określić, czy jest to pełny czas reakcji (od wahań napięcia do powrotu w zakresie dokładności), czy czas odpowiedzi skokowej. W przypadku scenariuszy takich jak prasy i zgrzewarki punktowe konieczne jest potwierdzenie wymagania dotyczącego prędkości kompensacji chwilowego zapadu napięcia, które określa, czy zastosować rozwiązanie z przełączaniem bezstykowym (tyrystorowym), czy z silnikiem serwo o dużej prędkości.

Wstępne określenie kluczowych materiałów i procesów:

W oparciu o wymagania dotyczące wydajnościntwyraźnie określić górną granicę gatunku blachy ze stali krzemowejna przykład: „Należy użyć stali Nippon Steel 27ZH100 lub krajowego gatunku 30QG120 lub nowszego z zorientowanej blachy ze stali krzemowej”.
W oparciu o wymagania dotyczące wytrzymałości na przeciążenia i żywotności, wyraźnie określ typ elementu regulacji napięcia: „W scenariuszach wymagających częstej regulacji i bezobsługowości należy określić użycie dwukierunkowego modułu tyrystorowego (tyrystorowego) firmy Infineon lub równoważnej marki; w scenariuszach dużych obciążeń udarowych należy określić zastosowanie kompozytowych szczotek węglowych ze srebrem i grafitem oraz specjalnych uzwojeń odpornych na zużycie z rozwiązaniem serwomotoru”.
W oparciu o środowisko, wyraźnie określić proces ochrony i antykorozyjny: „W przypadku zewnętrznych środowisk przybrzeżnych w korpusie skrzyni zastosowano stal nierdzewną 304 lub w korpusie skrzyni ze stali węglowej zastosowano system ciężkiej powłoki antykorozyjnej: podkład epoksydowy bogaty w cynk + farba pośrednia epoksydowo-żelazowa + poliuretanowa powłoka nawierzchniowa, o całkowitej grubości suchej powłoki ≥ 250 μm.

2. Projekt schematu

Projekt pogłębiania elektromagnetycznego i strukturalnego:

Dokument obliczeń elektromagnetycznych: Podaj szczegółowe obliczenia, w tym wartość gęstości strumienia magnetycznego rdzenia żelaznego (np. ≤ 1,65 T), wartość gęstości strumienia elektrycznego, obliczenie impedancji zwarciowej, rozkład strat (strata bez obciążenia, utrata obciążenia, dodatkowa strata) itp.

Kluczowe wyniki projektu:

Rysunek projektowy transformatora kompensacyjnego: Należy jasno określić jego pojemność, stosunek napięcia, formę uzwojenia (np. uzwojenie foliowe lub uzwojenie drutowe), stopień izolacji (np. klasa H 180°C).
Kalkulacja doboru regulatora napięcia/modułu mocy: W przypadku stosowania typu bezstykowego należy podać obliczenia marginesu bezpieczeństwa napięcia/prądu (zwykle napięcie ≥ 2,5 razy, prąd ≥ 2 razy) i obliczenia rozpraszania ciepła.
Schemat logiki sterowania: Jasno określ obwód sprzętowy dla niezależnego próbkowania trójfazowego, algorytm sterowania (taki jak rozmyty PID), logikę zabezpieczenia (taką jak krzywa charakterystyki nadprądowej z odwrotnością czasu).

3. Zakup surowców i rozpoczęcie produkcji

Kontrola zakupów i magazynowania materiałów podstawowych:

Blacha ze stali krzemowej: Sprawdź certyfikat jakości dostawcy i próbkę pod kątem wartości utraty żelaza (P1.7/50) i siły indukcji magnetycznej (B800).
Drut elektromagnetyczny/folia miedziana: Sprawdź rezystancję prądu stałego przewodnika, grubość warstwy izolacji i wartość napięcia wytrzymywanego.
Moduł półprzewodnikowy mocy: Sprawdź oryginalny raport fabryczny i przeprowadź testy parametrów statycznych (takich jak napięcie wyzwalania, prąd).
Materiał izolacyjny: Sprawdź certyfikat klasy odporności cieplnej i jednolitość grubości.

Procesy kluczowe i kontrola procesów specjalnych:

Układanie rdzenia żelaznego: Użyj oprzyrządowania do stopniowego układania stosów, kontroluj współczynnik układania (> 0,96) i zmierz prąd jałowy i początkową wartość strat po zakończeniu.
Obróbka uzwojeń i izolacja: Użyj maszyny do nawijania o stałym napięciu i po zakończeniu przeprowadź test napięcia wytrzymywanego impulsem między uzwojeniami (np. 3,5 kV, 0,1 s). W przypadku procesu impregnacji należy zarejestrować cały proces krzywej temperatury i ciśnienia „podgrzewanie-próżnia-zanurzenie-utwardzanie”.
Bezdotykowy zespół napędowy: Nałóż określony rodzaj smaru silikonowego przewodzącego ciepło na radiator, użyj klucza dynamometrycznego o stałym momencie do dokręcenia śrub montażowych, zapewnij stałą rezystancję termiczną styków.
