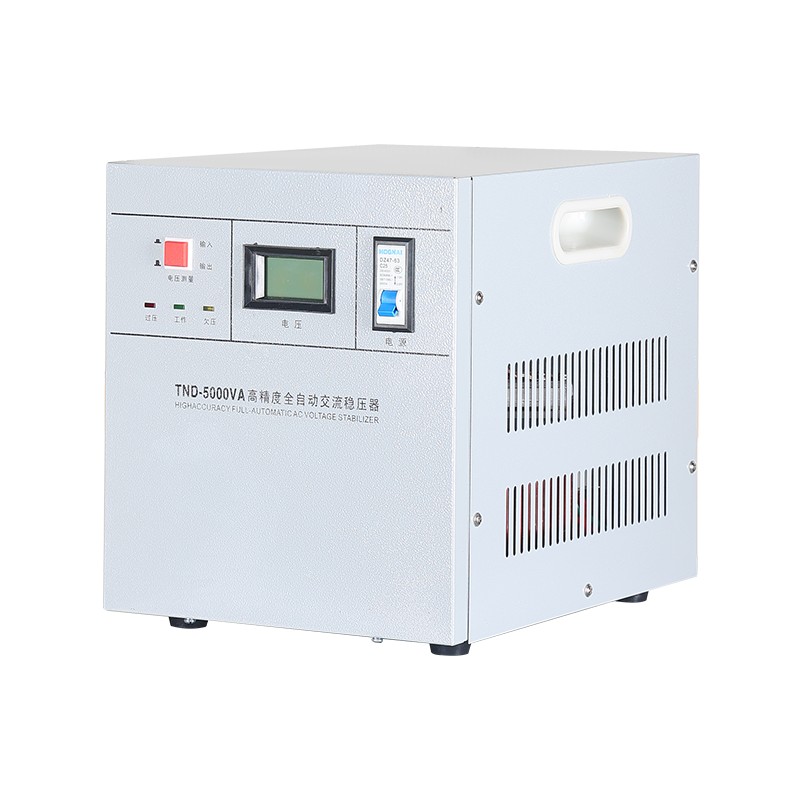

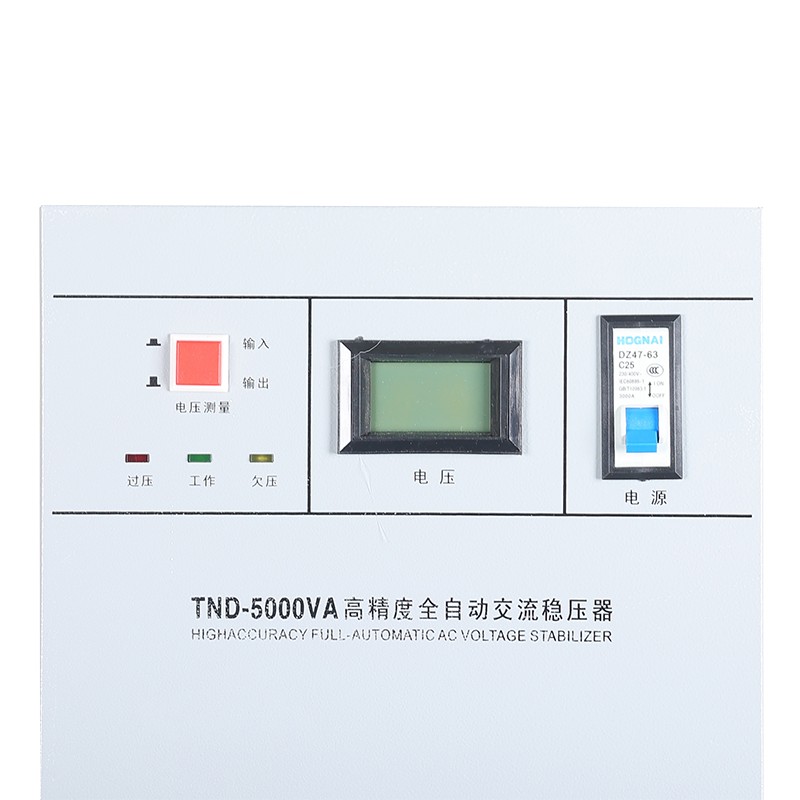

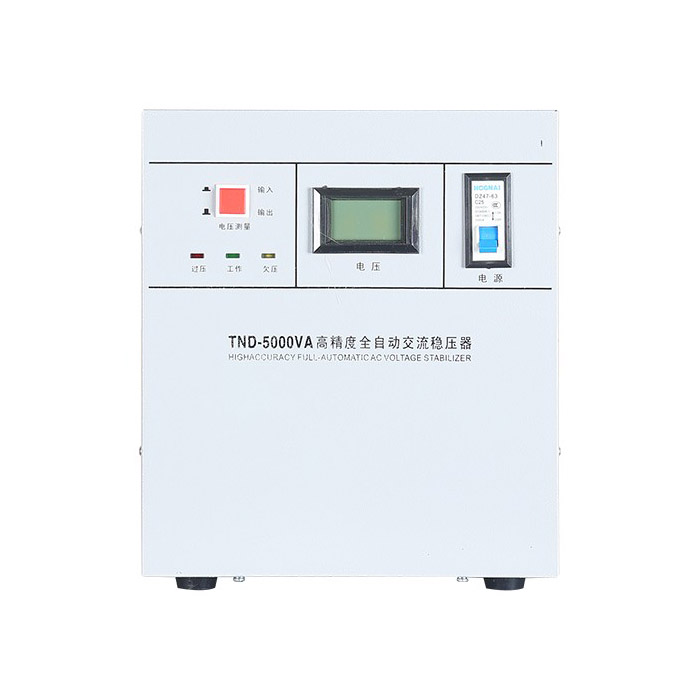

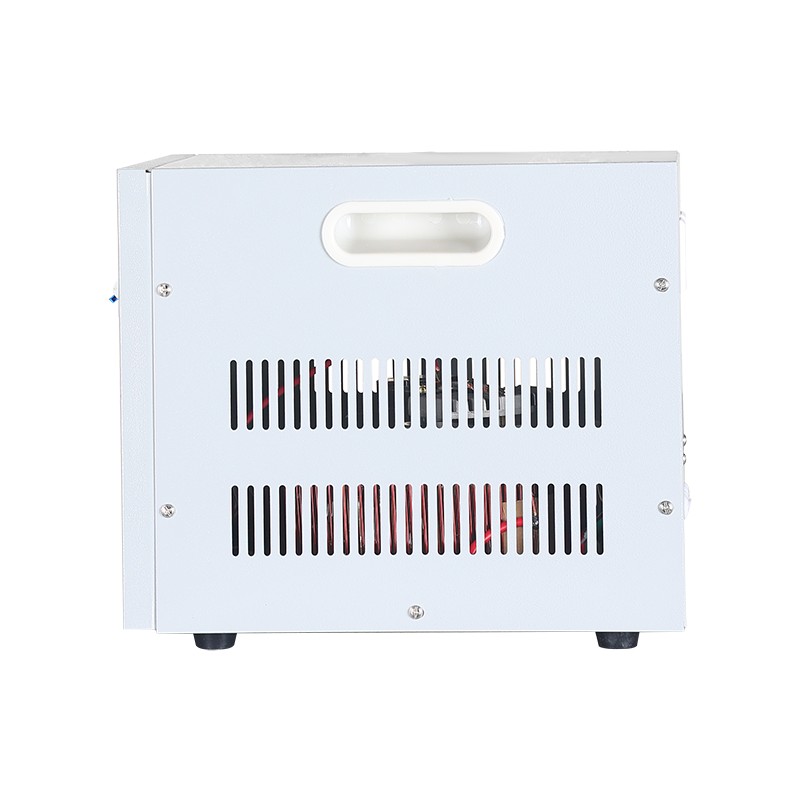

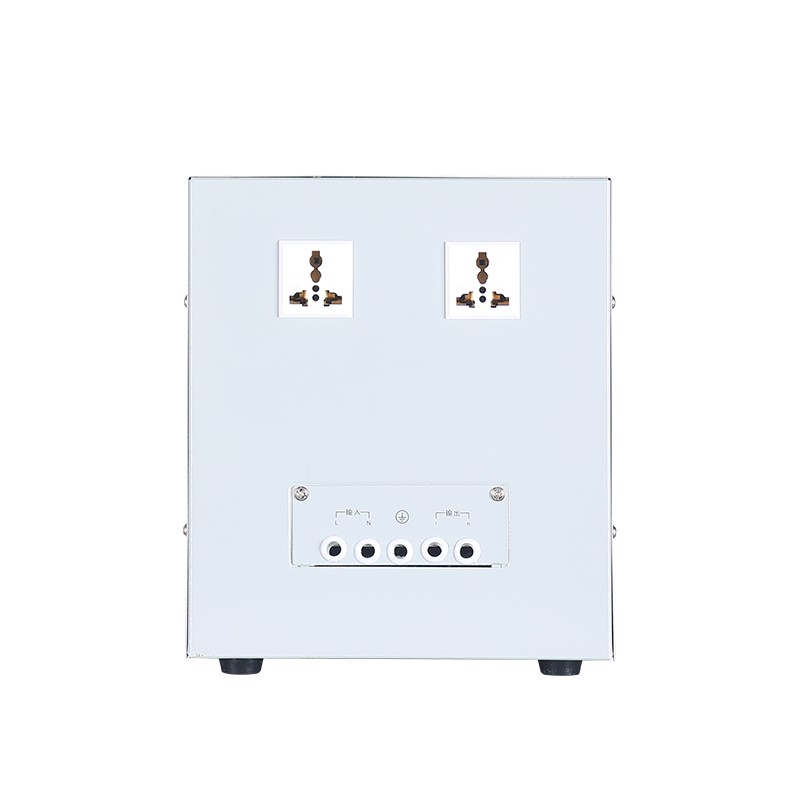

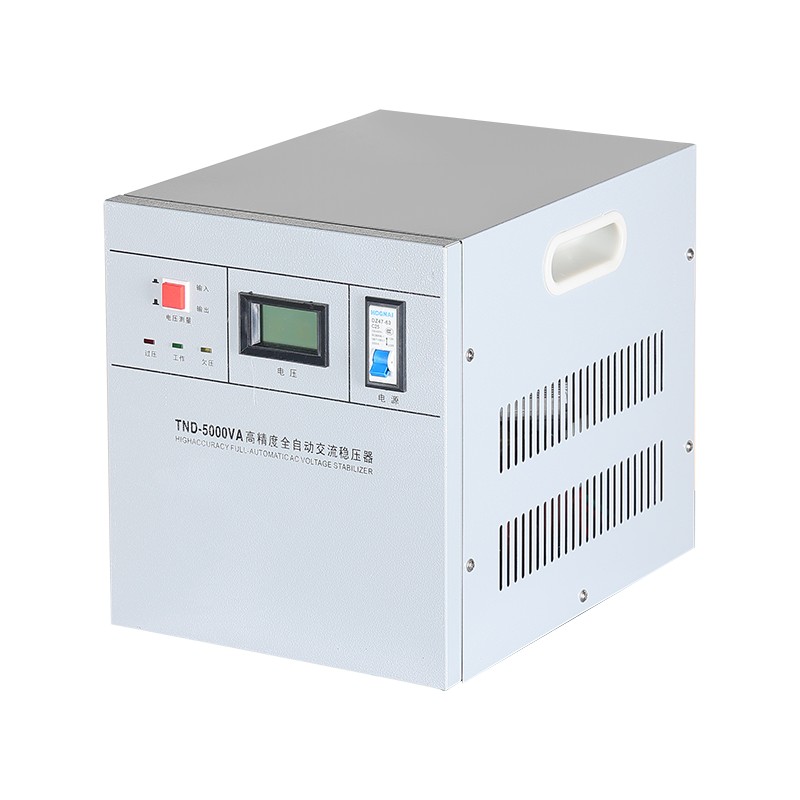

TND W pełni automatyczny stabilizator napięcia AC

W pełni automatyczny stabilizator napięcia AC TND to jeden z innowacyjnych produktów w serii zasilaczy stabilizujących napięcie AC SVC. Jest to nowy typ, w pełni automatyczny stabilizator napięcia prądu przemiennego o wysokiej precyzji, zaprojektowany i opracowany przez naszą firmę Zhejiang Yibaling Power Equipment Co., Ltd. poprzez wprowadzenie technologii tajwańskiej i uwzględnienie aktualnej sytuacji chińskiego zaopatrzenia w energię.
Ten stabilizator napięcia jest klasycznym i niezawodnym jednofazowym, w pełni automatycznym stabilizatorem napięcia prądu przemiennego. Został specjalnie zaprojektowany do środowisk biurowych, handlowych, laboratoryjnych i przemysłu lekkiego, które mają stabilne wymagania dotyczące jakości zasilania. Wykorzystuje dojrzały autotransformator pierścieniowy i technologię regulacji szczotek węglowych napędzaną serwomotorem. Wykrywając w czasie rzeczywistym napięcie wejściowe, inteligentnie kontroluje płynny ruch szczotki węglowej na transformatorze pierścieniowym, aby uzyskać ciągłą i bezstopniową korektę napięcia wyjściowego.

Podstawowy parametr

Materiał rdzenia

Podstawowa wydajność w pełni automatycznego stabilizatora napięcia AC TND opiera się na ścisłym doborze materiałów i komponentów pod kątem czterech kluczowych celów: wydajności, żywotności, szybkości reakcji i bezpieczeństwa. Każdy wybór bezpośrednio odnosi się do krytycznego problemu inżynieryjnego.

1. Komponent podstawowy

W żelaznym rdzeniu zastosowano walcowane na zimno blachy ze stali krzemowej o wysokiej przenikalności magnetycznej i niskiej utracie żelaza (takie jak 30Q130). Proces laminowania maksymalizuje wydajność przewodności magnetycznej, minimalizuje straty bez obciążenia i wytwarzanie ciepła. W uzwojeniu w pełni automatycznego stabilizatora napięcia AC TND zastosowano taśmę z czystej miedzi o czystości ≥ 99,95%, aby zapewnić niską rezystancję i wysoką obciążalność prądową.

2. Krytyczny element regulacyjny

Oznacza to, że w szczotkach węglowych stosuje się specjalne grafitowe materiały kompozytowe zawierające srebro lub miedź. Materiał ten osiąga najlepszą równowagę pomiędzy odpornością na zużycie, samosmarnością i przewodnością, zapewniając niską rezystancję styku i minimalne iskrzenie podczas milionów płynnych ruchów ślizgowych na pierścieniowym uzwojeniu, co jest kluczowe dla jego bezobsługowej pracy przez kilka lat.

3. Precyzyjne przekładniki napięciowe/prądowe

Ta część służy jako mózg systemu sterowania. Jednostka próbkująca opiera się na przekładnikach napięciowych/prądowych o poziomie dokładności 0,5 stopnia lub wyższym, aby umożliwić wykrywanie sieci w czasie rzeczywistym z błędem na poziomie miliwoltów.
Rdzeń obliczeniowy wykorzystuje mikrokontrolery klasy przemysłowej (MCU) do przetwarzania danych z dużą szybkością i wydawania instrukcji.
Zaciski wykonawcze mają dwie ścieżki techniczne: ci, którzy stawiają na oszczędność i dużą przeciążalność, wybiorą przekaźniki magnetyczne o dużej pojemności; natomiast ci, którzy dążą do maksymalnej prędkości (czas reakcji może wynosić nawet milisekundę), ciszy i bardzo długiej żywotności (bez zużycia mechanicznego), muszą wybrać bezkontaktowe przekaźniki półprzewodnikowe (SSR), które zapewniają ciche, beziskrowe elektroniczne przełączanie przez tyrystory.

4. Ogólna struktura

Obudowa w pełni automatycznego stabilizatora napięcia AC TND wykonana jest z wysokiej jakości blach stalowych walcowanych na zimno o grubości ≥ 1,2mm, powlekanych metodą fosforanowania i malowania proszkowego, zapewniających ekranowanie elektromagnetyczne i ochronę mechaniczną.
Wszystkie duże kanały prądowe wewnątrz są połączone cynowanymi lub posrebrzanymi paskami miedzi T2, aby zminimalizować impedancję ścieżki i wytwarzanie ciepła. Na czele zabezpieczenia znajduje się wielopoziomowa sieć absorpcji przepięć, złożona z warystorów (MOV) i lamp wyładowczych, która jest odporna na uderzenia pioruna i szczytowe przepięcia sieci.
Dlatego wysokiej jakości stabilizator napięcia TND jest zasadniczo połączeniem systemu materiałów o wysokiej przewodności magnetycznej, materiałów przewodzących odpornych na zużycie, precyzyjnych urządzeń półprzewodnikowych i stabilnych materiałów konstrukcyjnych.

Informacje o produkcie

Często zadawane pytania

P: Jakie są różnice między stabilizatorem, transformatorem i UPS (zasilaczem awaryjnym)?
Odp.: Podstawowe funkcje tych trzech są różne:
Transformator: Służy głównie do zmiany poziomów napięcia (na przykład z 380 V na 220 V), ale nie stabilizuje automatycznie wahań napięć.
Stabilizator: jego podstawową funkcją jest automatyczna stabilizacja wahań napięcia i utrzymywanie ustawionej wartości wyjściowej (np. 220 V). Nie zmienia poziomów napięcia (chyba, że ​​jest specjalnie zaprojektowany), ani nie zapewnia akumulatorów zapasowych.
UPS: Jego podstawową funkcją jest zapewnienie nieprzerwanego zasilania (w przypadku braku prądu zasilany jest z falownika akumulatorowego), zwykle pełni także funkcję stabilizującą, ale moc i żywotność baterii są ograniczone, a jego koszt jest znacznie wyższy niż stabilizatora.

P: Jak wybrać odpowiednią moc w pełni automatycznego stabilizatora napięcia AC TND?
Odp.: Kluczowe kroki:
Oblicz całkowitą moc: Wypisz wszystkie urządzenia, które zostaną podłączone do w pełni automatycznego stabilizatora napięcia AC TND i zsumuj ich moc znamionową (w jednostkach watów W lub kilowoltoamperów kVA).
Uwaga: Moc rozruchowa obciążeń indukcyjnych (takich jak silniki, sprężarki) może być 3-7 razy większa od wartości znamionowej, dlatego należy ją obliczać na podstawie mocy rozruchowej.
Uwzględnij margines bezpieczeństwa: Pomnóż całkowitą moc przez współczynnik bezpieczeństwa (zalecany 1,2–1,5), aby uzyskać minimalną wydajność wymaganego stabilizatora napięcia. Przykładowo: Jeżeli całkowite obciążenie wynosi 8 kVA, należy wybrać stabilizator napięcia o mocy co najmniej 10 kVA.
Potwierdź napięcie: Upewnij się, że zakres napięcia wejściowego w pełni automatycznego stabilizatora napięcia AC TND pokrywa wahania lokalnej sieci energetycznej (np. 170–250 V), a napięcie wyjściowe spełnia wymagania sprzętu (np. 220 V).
