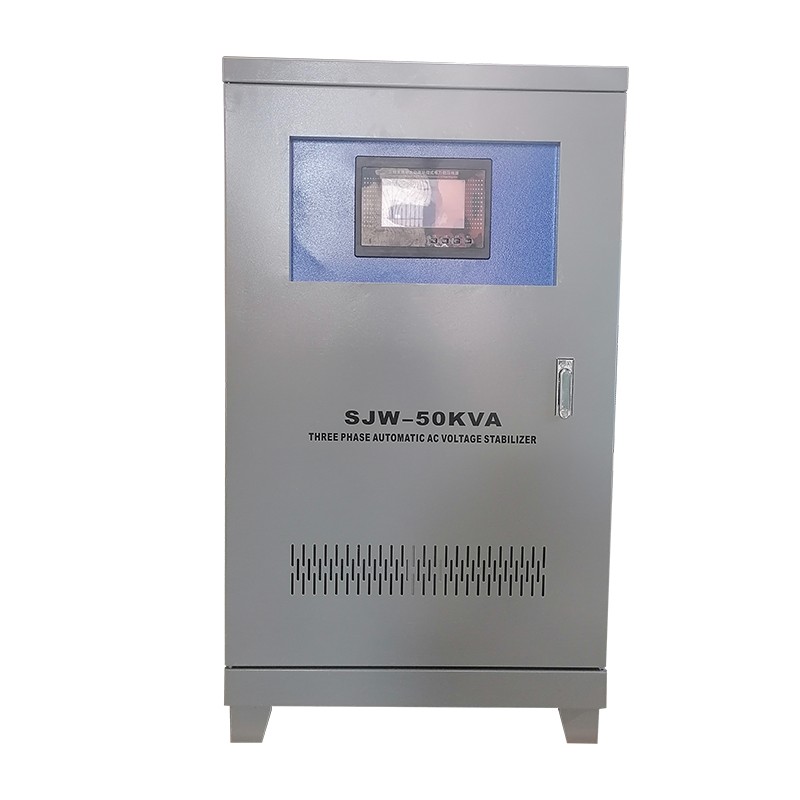

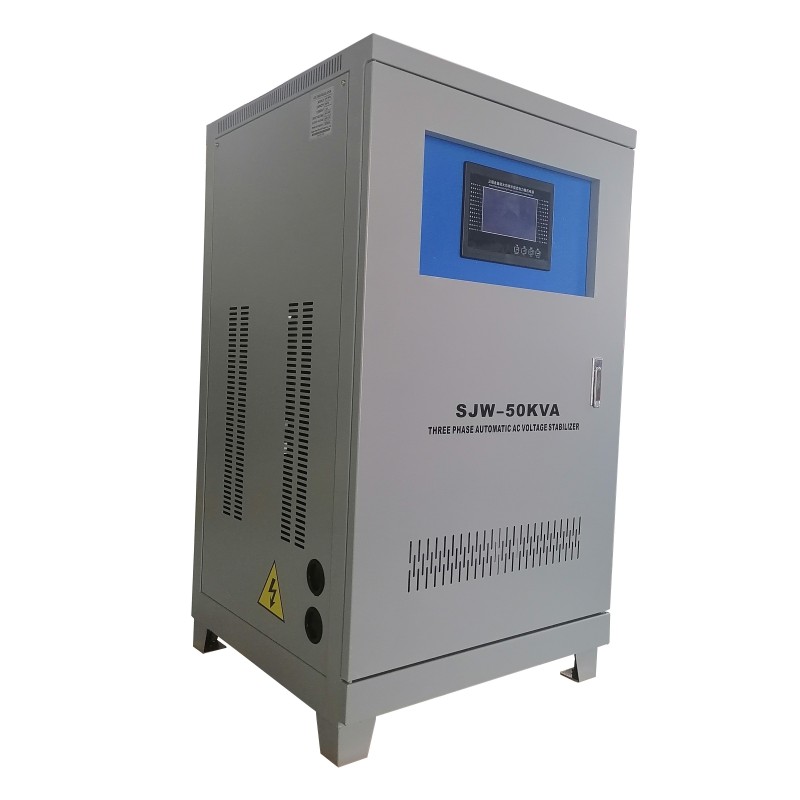

SJW Trójfazowy stabilizator napięcia AC z kompensacją

Yibaling SJW Trójfazowy kompensowany stabilizator napięcia prądu przemiennego to szybki, trójfazowy stabilizator mocy stworzony z myślą o miejscach, w których jakość zasilania naprawdę ma znaczenie – takich jak precyzyjne linie produkcyjne, centra danych, pomieszczenia obrazowania medycznego i stacje komunikacyjne.
Wykorzystuje inteligentną konstrukcję typu multi-tap w połączeniu z niezależną kontrolą fazy. Oznacza to, że może korygować wahania napięcia, brak równowagi faz, zapady i przepięcia w czasie rzeczywistym.

Jaka jest funkcja stabilizatora napięcia serii SJW w różnych zastosowaniach?

1. W fabrykach i warsztatach

Napięcie często spada po uruchomieniu dużych maszyn. Czasami napięcie pozostaje niezrównoważone, ponieważ obciążenia jednofazowe są nierównomiernie rozłożone.
SJW wykrywa te zmiany w ciągu zaledwie 20–40 milisekund i natychmiast koryguje każdą fazę z osobna.
Na przykład w fabryce półprzewodników nawet spadek napięcia w jednym cyklu może zniszczyć całą partię płytek. SJW utrzymuje napięcie wyjściowe w granicach ±1% wartości zadanej, chroniąc wrażliwy sprzęt przed problemami z siecią nadrzędną.

2. W budynkach komercyjnych

W tych budynkach oświetlenie, klimatyzatory i sprzęt IT pracują na różnych fazach – napięcia rzadko są zrównoważone. Zwykłe stabilizatory ze wspólnym rdzeniem często sobie z tym nie radzą.
Jednak trzy niezależne jednostki ds. wynagrodzeń SJW traktują każdą fazę osobno. Oznacza to koniec z przeciążonymi przewodami neutralnymi, mniejsze straty mocy i brak irytującego migotania światła.

3. W odległych lokalizacjach

Na przykład w przypadku stacji uzdatniania wody lub kopalń energia jest często dostarczana za pomocą długich linii napowietrznych. W godzinach szczytu napięcie może spaść do 320 V lub nawet niżej.
Szeroki zakres regulacji SJW (zwykle ±20% do ±30%) podnosi napięcie z powrotem do normalnego poziomu 380 V lub 400 V.
W rezultacie pompy, dmuchawy i kruszarki uzyskują potrzebny moment obrotowy i nie wyłączają się z powodu niskiego napięcia.

Materiał podstawowy i technologia

Wydajność stabilizatora SJW opiera się na starannie dobranym zestawie materiałów i komponentów, z których każdy wybrany jest tak, aby spełniał określony cel inżynieryjny: szybkie przełączanie, niskie straty, wysoką odporność na przepięcia i długą żywotność.

1. Transformator kompensacyjny

Sercem stabilizatora SJW są trzy niezależne transformatory kompensacyjne – po jednym na każdą fazę.
Ich uzwojenia są wykonane z miedzi beztlenowej o wysokiej czystości (nie ma tu taniego aluminium) z systemem izolacji klasy H, który bezpiecznie wytrzymuje temperatury do 180°C.
Żelazny rdzeń jest zbudowany z wysokiej jakości stali krzemowej walcowanej na zimno (takiej jak 30Q130) przy użyciu techniki łączenia schodkowego. Oznacza to po prostu mniej marnowanej energii i mniejsze straty bez obciążenia.
Konstrukcja utrzymuje również bardzo niską indukcyjność rozproszenia, więc napięcie kompensacyjne reaguje niemal natychmiast, gdy wymaga tego system sterowania.

2. System kontroli i pobierania próbek

„Mózgiem” SJW jest DSP (cyfrowy procesor sygnałowy) lub wysokowydajny MCU.
Stale monitoruje napięcia trójfazowe za pomocą precyzyjnych przekładników napięciowych (klasa dokładności 0,2) i czujników prądu z efektem Halla.
System sterowania wykorzystuje niezależną kompensację PID dla każdej fazy – co oznacza, że ​​każda faza jest korygowana osobno, bez zakłócania pozostałych.
Wszystkie funkcje zabezpieczające – przed przepięciem, pod napięciem, nadprądem, utratą fazy, niewłaściwą kolejnością faz – są wbudowane w oprogramowanie, ale istnieje również dedykowana kopia zapasowa sprzętu, która gwarantuje bezpieczną awarię urządzenia, jeśli coś pójdzie nie tak.

3. Ochrona przeciwprzepięciowa i filtrowanie EMI

Każde wejście fazowe ma wbudowaną ochronę przeciwprzepięciową:
MOV (warystor tlenku metalu) – pochłania skoki napięcia
Rura wyładowcza (GDT) – wytrzymuje większe przepięcia
Razem powstrzymują przepięcia w trybie wspólnym i różnicowym przed dotarciem do Twojego sprzętu.
Jeśli potrzebujesz jeszcze czystszej mocy, możesz dodać opcjonalne filtry EMI, aby wyciąć szumy o wysokiej częstotliwości – jest to szczególnie przydatne, gdy w pobliżu znajdują się wrażliwe urządzenia elektroniczne.

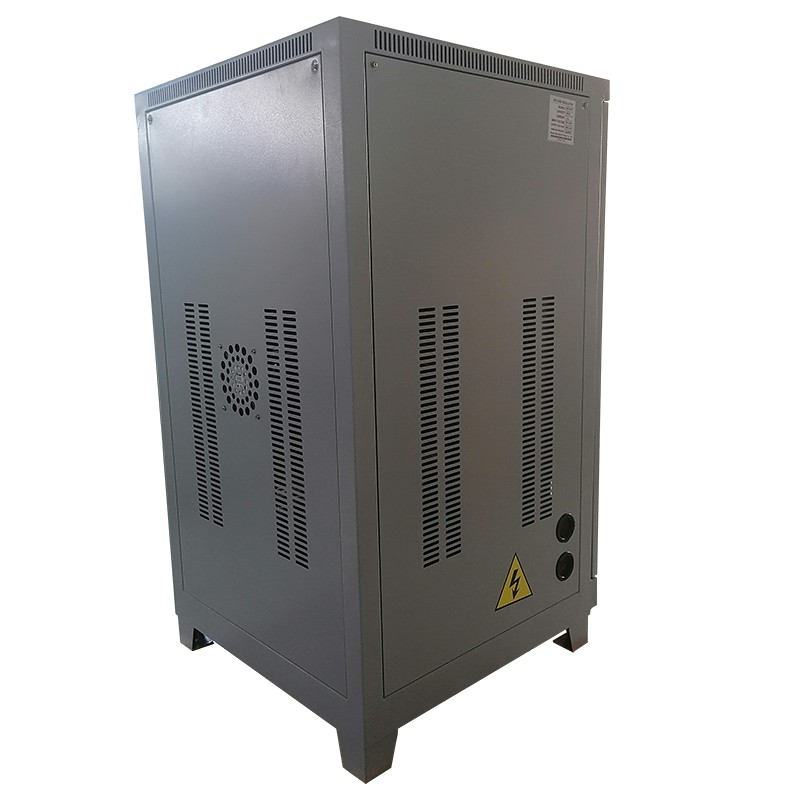

4. Obudowa i chłodzenie

SJW jest dostępny w wytrzymałej stalowej obudowie (o grubości co najmniej 1,5 mm) z elektrostatyczną powłoką proszkową (≥80 μm) zapewniającą dobrą odporność na korozję.
Standardowa ochrona: IP20 – odpowiednia do wewnętrznych pomieszczeń elektrycznych
Opcjonalnie wyższy stopień ochrony: IP23, IP54 lub nawet wyższy – do zastosowań w obszarach zapylonych lub na zewnątrz
Chłodzenie:
W przypadku jednostek o mocy do 100 kVA zwykle wystarcza konwekcja naturalna (brak hałasu wentylatora, brak ruchomych części, które mogłyby ulec awarii)
W przypadku większych jednostek wentylatory z kontrolowaną temperaturą i łożyskami kulkowymi o długiej żywotności włączają się tylko wtedy, gdy jest to potrzebne
Krótko mówiąc: obudowa jest wytrzymała, chłodzenie jest inteligentne i możesz wybrać odpowiedni poziom ochrony dla swojej witryny.

Dostosowanie stabilizatora trójfazowego SJW

1. Potwierdzenie kluczowych parametrów

Przed produkcją należy jasno ustalić z klientem następujące parametry:

2. Dokumenty techniczne, które dostarczamy klientom

Kiedy zbudujemy Twój stabilizator SJW, nie będziesz musiał zgadywać. Oto co Ci wysyłamy:
Rysunek transformatora kompensacyjnego – pokazuje rozmiar rdzenia, układ uzwojeń i stopień izolacji.
Raport doboru modułu SCR – wyjaśnia jakich tyrystorów używamy, jaki margines bezpieczeństwa pozostawiamy i jak gospodarujemy ciepłem.
Schemat płytki sterującej i wersja oprogramowania sprzętowego – obejmuje metodę próbkowania, ustawienia zabezpieczeń i protokół komunikacyjny (w razie potrzeby Modbus, RS485 lub Ethernet).
Rysunek mechaniczny i układ zacisków – informuje, jak je zamontować, gdzie wchodzą kable i jak podłączyć przełącznik obejściowy, jeśli jest to wymagane.

3. Jak to budujemy – kluczowe etapy produkcji

Nie tylko „montujemy” części. Postępujemy zgodnie z kontrolowanym procesem.
Uzwojenie cewki – odbywa się na maszynach sterowanych komputerowo ze stałym napięciem. Każda warstwa izolacji jest jednakowa. Żadnego ręcznego nakręcania.
Impregnacja próżniowo-ciśnieniowa (VPI) – uzwojenia zanurzane są w bezrozpuszczalnikowej żywicy epoksydowej klasy H w wysokiej próżni (≤133Pa), a następnie utwardzane w piecu o kontrolowanej temperaturze.
Dlaczego to ma znaczenie: Dzięki temu uzwojenia są wodoodporne, pyłoszczelne, odporne na wibracje i lepiej odprowadzają ciepło. Bez VPI izolacja zawodzi wiele lat wcześniej.
Montaż SCR – moduły montowane są na radiatorach smarowanych pastą termoprzewodzącą i dokręcane skalibrowanym kluczem dynamometrycznym. Dzięki temu rezystancja styków jest niska i zapobiega się przegrzaniu.

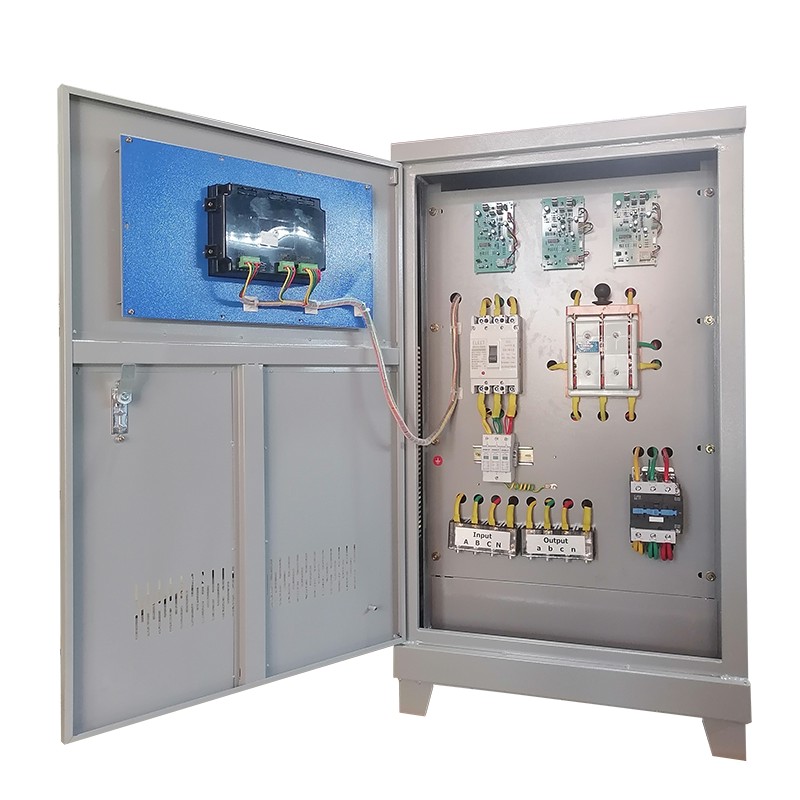

Montaż końcowy – sekcje zasilania i sterowania są fizycznie oddzielone, aby zmniejszyć szum elektryczny. Wszystkie wewnętrzne szyny zbiorcze są wykonane z czystej miedzi cynowanej (nie aluminium). Miedź oznacza niższy opór, mniej ciepła i dłuższą żywotność.

4. Testy fabryczne

Każda jednostka SJW przechodzi pełny zestaw badań rutynowych i typu:
Rezystancja izolacji (≥ 100 MΩ z meggerem 2500 V)
Wytrzymałość dielektryczna (AC 3500 V / 1 min między uzwojeniami a masą)
Test regulacji niezależnej od fazy – sztucznie przykładane jest niezrównoważone napięcie wejściowe (np. A:+15%, B:0%, C:−10%) i mierzona jest asymetria wyjściowa (musi wynosić ≤±1%).
Test odpowiedzi dynamicznej – stosowany jest krok obciążenia 50%; zapad i czas powrotu napięcia wyjściowego rejestrowane są za pomocą szybkiego analizatora mocy; musi powrócić do wartości ±1% w ciągu 40 ms.
Test zrzutu obciążenia – nagłe usunięcie pełnego obciążenia; stan przejściowy przepięcia nie może przekraczać +5% wartości zadanej.
Test zabezpieczenia nadprądowego/zwarciowego – symulowane awarie sprawdzają, czy tyrystory SCR są zablokowane, a wyłącznik wejściowy zadziała w określonym czasie.
Każdy wynik testu zapisywany jest w Protokole z Testów Fabrycznych, który dostarczany jest Klientowi wraz z produktem.

Jeśli stoisz przed wyzwaniami, takimi jak niewyjaśnione alarmy sprzętowe, przerwy w produkcji związane z napięciem lub brak równowagi trójfazowej w Twoim obiekcie, odpowiedzią może być seria SJW. Zespół inżynierów Yibaling jest gotowy do pomocy w zakresie wymiarowania, dostosowywania i wsparcia technicznego.
