Co to jest transformator niskiego napięcia SG?

2026-07-24 0 Zostaw mi wiadomość

Każdy, kto kupił importowany sprzęt, zna ten problem: na tabliczce znamionowej jest napisane jedno napięcie, ale w Twoim warsztacie jest inne. Niedopasowanie napięcia oznacza, że sprzęt nie może działać.

TheTrójfazowy transformator niskiego napięcia SGjest zbudowany, aby rozwiązać dokładnie ten problem.

Jest to trójfazowy transformator izolujący typu suchego. Zasil go lokalnym źródłem zasilania — 380 V, 400 V, 415 V — i może zapewnić Ci wszystko, czego potrzebuje sprzęt: 220 V, 200 V, 110 V, 36 V, co tylko chcesz. Jednocześnie całkowicie izoluje wejście od wyjścia, więc szumy sieciowe, harmoniczne i przepięcia zatrzymują się właśnie tam.

Krótko mówiąc: konwertuje napięcie na takie, jakiego potrzebujesz i eliminuje zakłócenia.

GdzieTrójfazowy transformator niskiego napięcia SGPasować?

Seria SG działa w prawie każdym trójfazowym zastosowaniu niskiego napięcia, które wymaga konwersji napięcia i izolacji galwanicznej.

Oto, gdzie je znajdziesz:

Aplikacja	Dlaczego jest używany
Sprzęt importowany	Twoja sieć lokalna nie odpowiada potrzebom maszyny? SG to konwertuje. Najczęstsze żądania to 380 V do 220 V i 380 V do 200 V
Obrabiarki i automatyka	Maszyny CNC, centra obróbcze i wszelkiego rodzaju urządzenia przemysłowe. Jeden transformator obsługuje obwody sterujące i zasilające
Oświetlenie i kierunkowskazy	Oświetlenie warsztatu, lampki sygnalizacyjne maszyny, oświetlenie lokalne
Zasilacze prostownicze	Moc czołowa do urządzeń do galwanizacji, elektrolizy i napędu prądu stałego
Obiekty krytyczne	Elektrownie, centra danych, sprzęt medyczny, systemy komunikacji
Wysokie budynki i przestrzenie publiczne	Budynki biurowe, centra handlowe, muzea – lokalizacje wewnętrzne, w których obowiązują rygorystyczne wymogi bezpieczeństwa przeciwpożarowego

Seria SG jest również szeroko stosowana w przedsiębiorstwach górniczych i przemysłowych, na lotniskach i wszędzie tam, gdzie obowiązują wysokie wymagania bezpieczeństwa i ochrony przeciwpożarowej.

W skrócie: wszędzie tam, gdzie trzeba zmienić napięcie lub zapobiec zakłóceniom w trójfazowym systemie niskiego napięcia, SG pasuje.

Co sprawiaTrójfazowy transformator niskiego napięcia SGRóżny?

Konstrukcja typu suchego, bez oleju. Żadnych wycieków, żadnego ryzyka pożaru. Można go zainstalować w pomieszczeniu, w szafce, tuż obok sprzętu – bez obawy o rozlanie oleju. Materiały izolacyjne są trudnopalne i samogasnące, a po podgrzaniu nie wydzielają toksycznych gazów.

Projekt izolacji. Uzwojenia pierwotne i wtórne są całkowicie oddzielne. Szum sieciowy, harmoniczne i przepięcia zatrzymują się na transformatorze – nie docierają do Twojego sprzętu. Obwody sterujące pozostają czyste, a sprzęt pozostaje stabilny.

Niskie straty, wysoka wydajność. Przy dobrze zbudowanym transformatorze SG, żadna strata obciążenia nie może wynosić poniżej 0,8%, a sprawność przy pełnym obciążeniu może przekroczyć 97,5%. Oznacza to mniej marnowanej energii elektrycznej i niższe koszty operacyjne.

Niski poziom hałasu, niskie wyładowania niezupełne. Uzwojenia odlewane próżniowo oznaczają brak pustych przestrzeni i pęcherzyków w izolacji – wyładowanie częściowe poniżej 5 szt. Hałas podczas pracy wynosi zazwyczaj poniżej 65 dB. Działa na tyle cicho, że ledwo zauważasz jego obecność.

Uzwojenia z czystej miedzi, dostępna izolacja klasy H. Dobra przewodność, niskie wytwarzanie ciepła. Izolacja klasy H (180°C) oznacza, że wytrzymuje ciągłe, duże obciążenia bez konieczności gotowania.

Możliwość dostosowania. Napięcie wejściowe/wyjściowe, grupa połączeń, położenie zaczepów (±5% lub ±10%), rozkład pojemności uzwojeń, obudowa – wszystko to można zbudować zgodnie z Twoimi wymaganiami. Cewki mogą być odlewane żywicą epoksydową w celu dodatkowej ochrony przed wilgocią, olejem i wodą.

Obudowa otwarta lub zabezpieczona. IP00 (otwarty) lub IP20 (chroniony) w standardzie; wyższe oceny dostępne na życzenie.

Zbudowany do pracy ciągłej. Transformatory SG mogą wytrzymać bardzo zróżnicowane obciążenia, wytrzymywać natychmiastowe przeciążenia i pracować nieprzerwanie przez długi czas.

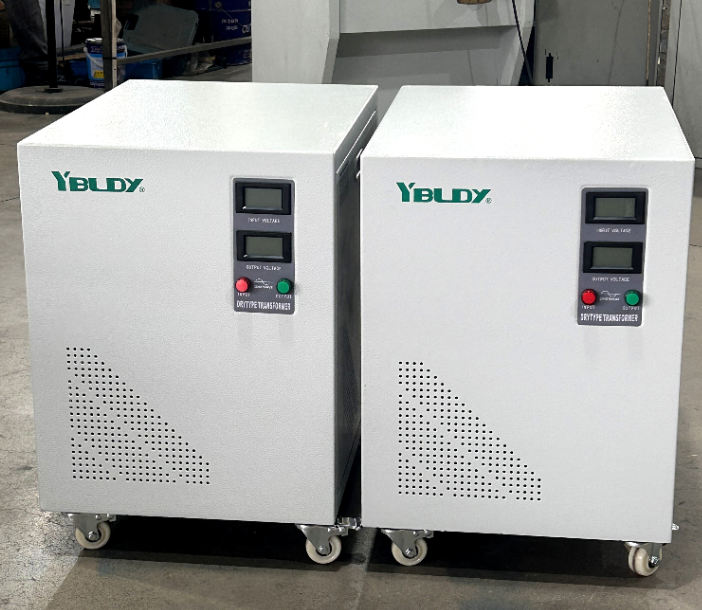

SG Low-Voltage Dry-Type Transformer

Jak wybrać właściwy

Najważniejsze są trzy rzeczy: pojemność, napięcie i środowisko instalacji.

Krok 1 — Określ swoje obciążenie

Dodaj całkowitą moc wszystkiego, co podłączasz, a następnie zostaw około 20–30% marginesu. Silniki i sprężarki pobierają wysoki prąd rozruchowy – są duże. Moce SG wahają się od poniżej 1 kVA do 2500 kVA.

Krok 2 — Określ napięcie wejściowe i wyjściowe

Parametr	Opcje
Napięcie wejściowe	200 V, 220 V, 380 V, 400 V, 660 V, 690 V, 800 V, 1140 V — niezależnie od tego, co dostarcza Twoja lokalizacja
Napięcie wyjściowe	690 V, 400 V, 380 V, 220 V, 110 V, 36 V — niezależnie od potrzeb Twojego sprzętu
Grupa połączeń	Y/yn0, Y/d, D/y, D/d — wybierz to, co pasuje do Twojego systemu
Opukanie	±5% lub ±10% dla regulacji napięcia sieciowego

Krok 3 — Rozważ środowisko instalacji

Stan	Wymóg
Wysokość	Standard ≤2000m
Temperatura otoczenia	-5°C do +40°C (wewnątrz); -30°C dostępne na zewnątrz
Wilgotność	≤90% przy +25°C
Atmosfera	Żadnych żrących gazów, żadnego przewodzącego pyłu, żadnych substancji wybuchowych
Wibracja	Brak silnych wibracji i wstrząsów

Obudowa czy nie? Jeśli wchodzi do wnętrza szafki, działa typ otwarty (IP00). Jeśli jest wolnostojący, dodaj zabezpieczoną obudowę (IP20 lub wyższą).

Ostatnie przemyślenia

Transformator suchy niskiego napięcia SG nie jest krzykliwy. Nie łączy się z Wi-Fi, nie ma ekranu dotykowego, nie trafia na pierwsze strony gazet.

Jego działanie jest proste: zapewnia odpowiednie napięcie i eliminuje zakłócenia.

W przypadku fabryk, warsztatów i laboratoriów, które borykają się z niedopasowaniem napięcia i awariami sprzętu, różnica jest natychmiastowa. Sprzęt zaczyna działać. Zakłócenia znikają. Produkcja się nie kończy.

To nie jest gwiazda programu. To scena, na której możliwe jest przedstawienie.
