Co to jest transformator grzewczy DDG i dlaczego jest ważny?

A Transformator grzewczy DDGto specjalistyczny niskonapięciowy, wysokoprądowy transformator suchy przeznaczony do zastosowań w ciepłownictwie przemysłowym.

W przeciwieństwie do standardowych transformatorów mocy, które podwyższają lub obniżają napięcie dla ogólnego sprzętu, transformator DDG robi coś innego: pobiera zwykłe napięcie sieciowe (zwykle 380 V lub 220 V) i przekształca je na bardzo niskie napięcie – często zaledwie kilkadziesiąt woltów – dostarczając jednocześnie ogromny prąd, czasami tysiące amperów.

Dlaczego to ma znaczenie?

Ponieważ wiele przemysłowych procesów grzewczych — topienie, wyżarzanie, kucie, ogrzewanie rur kwarcowych, ogrzewanie oporowe — wymaga niskiego napięcia i wysokiego prądu, aby wydajnie i bezpiecznie wytwarzać ciepło.

Standardowy zasilacz nie jest w stanie wygenerować takiego sygnału wyjściowego. Transformator DDG jest narzędziem dedykowanym do tego zadania.

Krótko mówiąc: zamienia energię elektryczną w skoncentrowane ciepło dokładnie tam, gdzie i jak tego potrzebujesz.

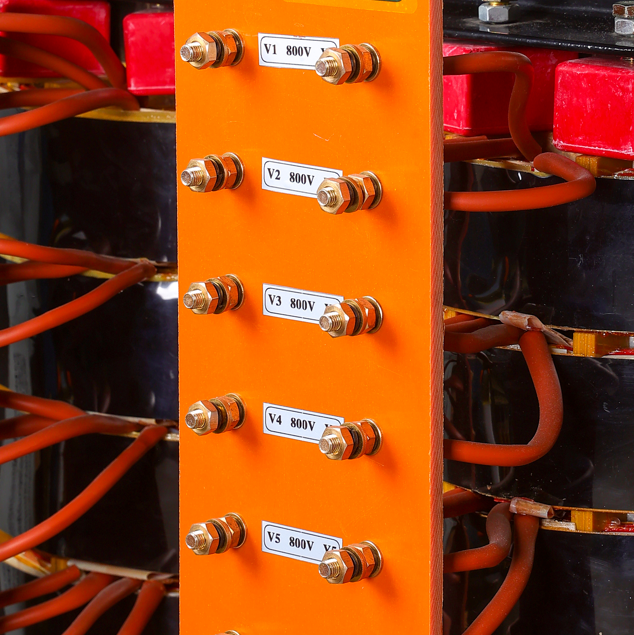

Jak ATransformator grzewczy DDG działa

Zasada działania jest taka sama jak w przypadku każdego transformatora – indukcja elektromagnetyczna – ale priorytety projektowe są inne.

Krok 1 – Wejście

Uzwojenie pierwotne podłącza się do standardowego źródła prądu przemiennego, zwykle 380 V lub 220 V przy 50/60 Hz.

Krok 2 – Zejdź na dół

Uzwojenie wtórne ma znacznie mniej zwojów niż pierwotne. To radykalnie zmniejsza napięcie wyjściowe — często do 10 V, 20 V, 40 V lub 60 V — jednocześnie proporcjonalnie zwiększając prąd.

Krok 3 – Wyjście wysokoprądowe

Ponieważ moc jest oszczędzana (pomijając straty), spadek napięcia o 10:1 powoduje wzrost dostępnego prądu o 10:1. Zasilanie wtórne 40 V może dostarczyć setki lub tysiące amperów.

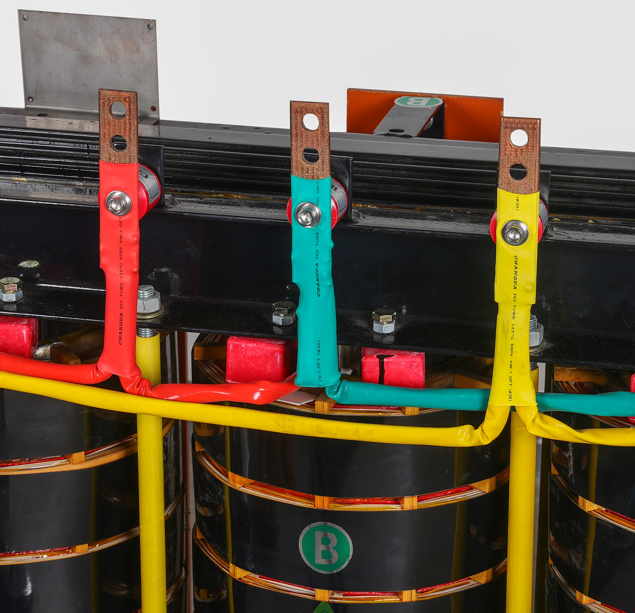

Krok 4 – Podłączenie do elementów grzejnych

Wyjście niskonapięciowe i wysokoprądowe łączy się bezpośrednio z elementami grzejnymi — prętami grafitowymi, elektrodami molibdenowymi, drutami oporowymi lub rurkami kwarcowymi. Wysoki prąd powoduje, że elementy nagrzewają się szybko i intensywnie.

Krok 5 – Sterowanie za pomocą regulatora mocy

W większości instalacji transformator DDG jest połączony z tyrystorowym regulatorem mocy (SCR). Regulator reguluje moc wejściową transformatora, umożliwiając precyzyjną kontrolę prądu wyjściowego, a tym samym temperatury ogrzewania.

Rezultat: czyste, kontrolowane ciepło o wysokiej intensywności dla procesów przemysłowych.

Typowe typy transformatorów grzewczych DDG

Transformatory DDG nie są uniwersalne. Zazwyczaj są one budowane do określonych zastosowań.

Większość jednostek jest budowana na zamówienie, a nie z półki. Napięcie, prąd, metoda chłodzenia i rozmiar fizyczny są dopasowywane do procesu ogrzewania klienta.

DlaczegoTransformatory grzewcze DDGMateriał

Przemysł ciężki nie może bez nich funkcjonować. Oto dlaczego:

1. Bezpiecznie wytwarzają skoncentrowane ciepło

Niskie napięcie oznacza mniejsze ryzyko wyładowania łukowego, awarii lub przypadkowego porażenia w środowiskach o wysokiej temperaturze. Izolacja między układem pierwotnym i wtórnym chroni również systemy zasilania wyższego szczebla.

2. Są przeznaczone do ciągłego dużego obciążenia

Ogrzewanie przemysłowe nie jest przerywane. Piece mogą pracować przez kilka dni lub tygodni. Transformatory DDG są zbudowane z ponadgabarytowych uzwojeń miedzianych, rdzeni o dużej wytrzymałości i solidnego chłodzenia, aby wytrzymać ten cykl pracy.

3. Tolerują harmoniczne i zniekształcenia

Regulatory tyrystorowe — które sterują mocą wyjściową transformatora — generują prądy harmoniczne. Transformatory DDG są zaprojektowane tak, aby pracowały bezawaryjnie, na gorąco i hałaśliwie, w przeciwieństwie do wrażliwej elektroniki.

4. Można je naprawić w terenie

When something fails (and eventually, it will), the design is straightforward. Uzwojenia miedziane można ponownie nawijać. Terminale można wymienić. Możliwość wymiany wentylatorów chłodzących. W przemyśle ciężkim możliwość naprawy ma większe znaczenie niż pierwszy koszt.

5. Są bardzo wydajne

Dobrze zaprojektowany transformator DDG pracujący w pobliżu obciążenia znamionowego może osiągnąć sprawność 95-98%. Straty i tak powstają w procesie nagrzewania, ale niższe straty oznaczają niższe koszty operacyjne i mniejsze obciążenie wyłączników i kabli znajdujących się wcześniej.

Bez transformatora DDG piece elektryczne, hodowle kryształów i grzejniki przemysłowe byłyby niepraktyczne, niebezpieczne lub niemożliwie nieefektywne.

5. Wybór odpowiedniego transformatora grzewczego DDG

Wybór transformatora grzewczego nie przypomina wyboru standardowej jednostki rozdzielczej. Źle się zrozumiesz, a Twój piec nie osiągnie temperatury lub będzie stale wyłączał wyłączniki.

Krok 1 – Zdefiniuj obciążenie grzewcze

Co ogrzewasz? Grafit? Metal? Kwarc? Szkło? Każdy materiał ma inną charakterystykę odporności na zmiany temperatury. Potrzebujesz napięcia wtórnego transformatora odpowiadającego rezystancji obciążenia w temperaturze roboczej, a nie w temperaturze pokojowej.

Krok 2 – Oblicz napięcie i prąd wtórny

Skorzystaj z prawa Ohma i mocy docelowej (kW):

Moc (kW) = napięcie × prąd ÷ 1000

Przykład: Potrzebujesz 100kW mocy grzewczej na elemencie.

Jeżeli napięcie wtórne = 50 V, to prąd = 100 000 W ÷ 50 V = 2 000 A.

Jeżeli napięcie wtórne = 20 V, to prąd = 100 000 W ÷ 20 V = 5 000 A.

Niższe napięcie = wyższy prąd = grubsze kable, cięższe szyny zbiorcze i większa uwaga na rezystancję połączenia.

Krok 3 – Wybierz metodę chłodzenia

Krok 4 – Sprawdź napięcie pierwotne

Standardowo: 380 V, 400 V, 415 V, 460 V. Niektóre jednostki są zbudowane na jednofazowe napięcie 220 V, ale trójfazowe są znacznie bardziej powszechne w przypadku ogrzewania.

Krok 5 – Określ regulację i kontrolę

Większość transformatorów DDG jest sparowana z tyrystorowym regulatorem mocy (stosem SCR), który znajduje się po stronie pierwotnej. Regulator reguluje napięcie w celu kontrolowania temperatury.

Decydować:

Pętla otwarta (regulacja ręczna) czy pętla zamknięta (sprzężenie zwrotne termopary + PID)?

Sterowanie analogowe (0-10 V, 4-20 mA) czy cyfrowe (Modbus, Profibus)?

Czy potrzebujesz lokalnego wyświetlacza prądu, napięcia i mocy?

Krok 6 – Potwierdź ograniczenia fizyczne

Dostępna powierzchnia

Punkty podnoszenia i waga

Kierunek wprowadzenia kabla (góra, dół, bok)

Temperatura otoczenia (gorące środowisko oznacza obniżenie wartości znamionowych lub większe chłodzenie)

Ostatnie przemyślenia

Transformator grzewczy DDG nie jest urządzeniem „wytwornym”. Nie komunikuje się bezprzewodowo, nie diagnozuje siebie ani nie generuje fantazyjnych wykresów.

Ale kiedy piec do hodowli kryształów potrzebuje 4000 amperów przy 30 woltach – dzień po dniu, tydzień po tygodniu – nic innego nie wykona tego zadania.

To koń roboczy. Ciężki, gorący i głośny, ale całkowicie niezawodny, jeśli jest prawidłowo zbudowany.

Jeśli projektujesz, modernizujesz lub konserwujesz przemysłowy system grzewczy — piec próżniowy, wyciągacz kryształów, grzejnik kwarcowy, kąpiel solną lub linię wyżarzania oporowego — transformator DDG jest jego sercem.

Popraw transformator, a wszystko za nim po prostu będzie działać.
