Zasilanie obwodu sterującego: nie jest to coś, na czym można oszczędzać

Zdolność maszyny CNC do wykonania swojej pracy zależy od wrzeciona, oprzyrządowania i serwomechanizmów. Jednak to, czy będzie działać niezawodnie i bez błędów, często zależy od małych, niepozornych komponentów — sterowników PLC, przekaźników, styczników i lampek kontrolnych.

Zasilanie tych obwodów sterujących nie jest czymś, w czym można sobie pozwolić na kompromis.

Transformator sterujący obrabiarką serii JBK3 został zaprojektowany specjalnie do zasilania systemów sterowania obrabiarek i urządzeń automatyki. Nie napędza głównego silnika wrzeciona ani nie zasila narzędzi skrawających. Jego zadaniem jest zasilanie „mózgu” maszyny — zapobieganie zakłóceniom sterowników PLC, drganiom styczników i dryfowaniu danych z czujników.

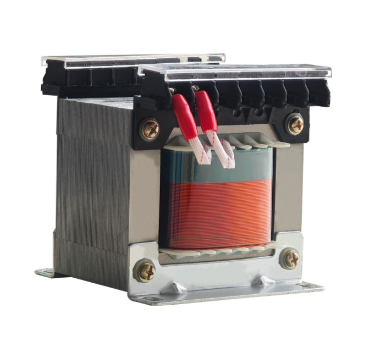

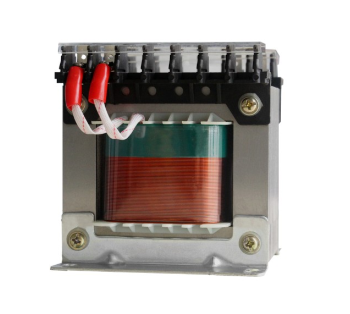

Co to jestTransformacja sterowania obrabiarką JBK3r?

Transformator sterujący obrabiarką serii JBK3 jest jednofazowym transformatorem sterowniczym suchym przeznaczonym do obwodów AC 50 60 Hz o napięciach wejściowych nie przekraczających 660 V. Obniża główne napięcie zasilania do poziomów rzeczywiście potrzebnych systemom sterowania — najczęściej 220 V, 110 V, 36 V, 24 V, 12 V i 6 V.

To nie jest transformator mocy. Nie radzi sobie z dużymi prądami. Jego zadaniem jest zapewnienie stabilnego, czystego zasilania obwodom sterującym, lokalnemu oświetleniu i lampom sygnalizacyjnym układów elektrycznych obrabiarek.

Zakres mocy od 40 VA do 2500 VA — mały transformator zapewniający stabilną pracę całego systemu sterowania.

Czym różni się od zwykłego transformatora?

Zwykły transformator po prostu „zmienia napięcie” – cokolwiek wejdzie, napięcie wyjdzie inaczej. To wszystko.

JBK3 został specjalnie zaprojektowany do obwodów sterujących. Różnice są następujące:

Pełna izolacja pierwotna wtórna: To prawdziwy transformator izolujący, a nie autotransformator. Zakłócenia, przepięcia i wycieki z obwodu głównego nie docierają do strony sterującej.

Wiele uzwojeń wyjściowych: Jeden transformator może dostarczyć jednocześnie kilka napięć – 220 V dla sterownika PLC, 110 V dla styczników, 24 V dla lampek sygnalizacyjnych. Wszystko z jednej jednostki.

Kompaktowa konstrukcja: Zaprojektowana specjalnie do montażu w szafie sterowniczej – nie zajmuje cennego miejsca.

Bezpieczne terminale: opcje połączeń zaciskanych i wtykowych, z osłonami terminali odpornymi na dotyk.

Technologia podstawowa: materiały stałe, proces dźwiękowy

Rdzeń: Wysokiej jakości, niskostratna stal krzemowa o ziarnie zorientowanym, walcowana na zimno. Niskie straty, niski poziom hałasu, niski wzrost temperatury.

Uzwojenia: Żyły z czystej miedzi (aluminium dostępne na zamówienie), przystosowane do temperatury 180°C, wytrzymują napięcie 2500 V (w porównaniu do 5000 V).

Izolacja: Materiały izolacyjne klasy H poddane impregnacji próżniowej (VPI) — odporne na wilgoć, kurz i wibracje, co znacznie zmniejsza ryzyko uszkodzenia izolacji.

Zgodność ze standardami: Zaprojektowany w oparciu o technologię Siemens z lat 80. XX wieku, JBK3 spełnia wymagania VDE0551, IEC204 1, IEC439, GB5226.1 i inne międzynarodowe standardy.

Gdzie jestTransformator sterujący obrabiarką JBK3Używany?

JBK3 można znaleźć w szerokim zakresie zastosowań:

Obrabiarki: maszyny CNC, centra obróbcze, frezarki, szlifierki, wiertarki – moc obwodu sterującego dowolnej maszyny

Maszyny przemysłowe: Urządzenia pakujące, wtryskarki, maszyny tekstylne, prasy drukarskie

Automatyka przemysłowa: systemy sterowania PLC, panele przekaźników, cewki styczników

Oświetlenie lokalne: światła robocze maszyny, oświetlenie konserwacyjne i inspekcyjne

Sygnalizacja sygnału: Wskaźniki stanu sprzętu, lampki alarmowe

Sprzęt importowany: precyzyjne obrabiarki, wyroby medyczne, oprzyrządowanie

W skrócie: wszędzie tam, gdzie obrabiarki i systemy automatyki potrzebują mocy sterującej, prawdopodobnie kryje się za tym JBK3.

Jak wybrać właściwy

Liczą się trzy rzeczy: pojemność, napięcie i środowisko instalacji.

Krok 1 — Określ pojemność

Zsumuj całkowitą moc wszystkich elementów sterujących – moc trzymania stycznika, pobór mocy przez sterownik PLC, lampki sygnalizacyjne, czujniki – a następnie dodaj 30 50% marginesu bezpieczeństwa. Nie dobieraj zbyt ciasno: prąd rozruchowy przy zamykaniu styczników jest znacznie wyższy niż prąd trzymania w stanie ustalonym.

Standardowe wartości znamionowe: 40 VA, 63 VA, 100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1000 VA, 1600 VA, 2500 VA.

Krok 2 — Określ napięcia

Potrzebujesz niestandardowego napięcia? Dostępne są opcje niestandardowe.

Krok 3 — Rozważ środowisko instalacji

Ostatnie przemyślenia

Transformator sterujący obrabiarką JBK3 nie jest zaawansowaną technologią. Nie ma ekranu, nie łączy się z Wi-Fi, nie trafia na pierwsze strony gazet.

Jego działanie jest proste i istotne: dostarcza czystą, stabilną moc do systemu sterowania.

W przypadku fabryk, które borykają się z awariami sterowników PLC, drganiami styczników i niewyjaśnionymi przestojami maszyn, różnica jest natychmiastowa. Obwód sterujący stabilizuje się i maszyna przestaje działać.

Zasilanie obwodu sterującego nie jest czymś, na czym można iść na skróty. Stabilna moc oznacza stabilne maszyny.
