Co to jest transformator rozdzielczy zanurzony w oleju S11 i dlaczego jest ważny?

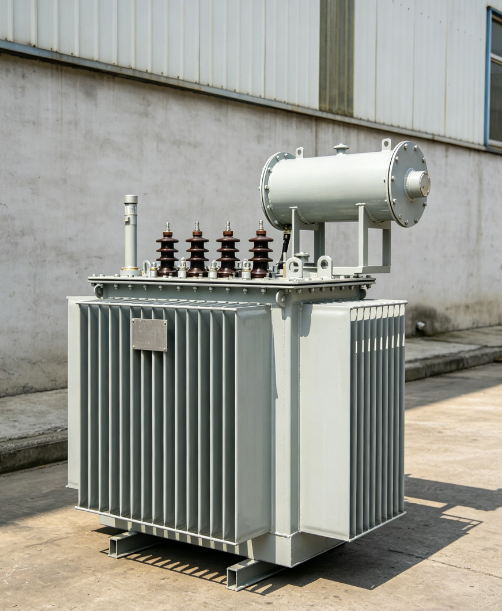

Transformator dystrybucyjny zanurzony w oleju S11 to trójfazowy, w pełni uszczelniony transformator dystrybucyjny zaprojektowany z myślą o niezawodnej i wydajnej konwersji mocy obniżającej w zastosowaniach przemysłowych, komercyjnych i mieszkaniowych.

Jego zadanie jest proste: pobierać z sieci energię średniego napięcia – zwykle 10 kV lub 11 kV – i obniżać ją do niskiego poziomu napięcia, z którego faktycznie korzystają fabryki, budynki i społeczności, zwykle 380 V lub 400 V.

Ale S11 to nie byle jaki transformator. Stanowi znaczący wzrost wydajności w porównaniu z wcześniejszymi modelami, takimi jak S9. Straty bez obciążenia są zmniejszone o 20 45%, a prąd bez obciążenia o 60 80% — co bezpośrednio przekłada się na niższe rachunki za prąd i mniejsze obciążenie sieci.

Dlaczego to ma znaczenie?

Ponieważ transformatory działają 24 godziny na dobę, 7 dni w tygodniu, 365 dni w roku. Transformator, który marnuje mniej energii na biegu jałowym, oszczędza pieniądze każdego dnia, rok po roku. W przypadku zakładu użyteczności publicznej, zakładu przemysłowego lub dużego budynku komercyjnego skumulowane oszczędności są znaczne.

W skrócie: S11 spłaca się przez cały okres użytkowania samymi niższymi stratami.

JakTransformator olejowy S11Fabryka?

Zasada działania jest taka sama jak w przypadku każdego transformatora — indukcja elektromagnetyczna — ale S11 ma kilka ulepszeń konstrukcyjnych, które zwiększają wydajność i niezawodność.

Krok 1 — Rdzeń

Rdzeń wykonany jest z wysokiej jakości stali krzemowej o ziarnie walcowanej na zimno, ciętej ze stopniowanymi złączami zakładkowymi pod kątem 45° na precyzyjnych, niemieckich liniach ścinania GEORG. Rdzeń jest ułożony w wielostopniowy przekrój poprzeczny, redukując zarówno hałas magnetostrykcji, jak i zużycie energii.

Krok 2 — Uzwojenia

Uzwojenie wysokiego napięcia jest typu uzwojenia cylindrycznego. Uzwojenie niskiego napięcia może być uzwojone cylindrycznie lub foliowo. Taka konstrukcja równomiernie rozprowadza zwoje ampera, poprawia odporność na zwarcia i racjonalizuje ścieżkę magnetyczną.

Krok 3 — Izolacja

W transformatorze zastosowano izolację klasy A z systemem papieru olejowego. Przestrzeń pomiędzy cewkami wysokiego i niskiego napięcia jest oddzielona tulejami z tektury i małymi przegrodami oddzielającymi olej. Cały zespół jest suszony próżniowo w celu usunięcia wilgoci przed napełnieniem olejem.

Krok 4 — Zamknięty zbiornik oleju

Zamiast tradycyjnego zbiornika konserwatora, S11 wykorzystuje zbiornik oleju z tektury falistej. Pofałdowania rozszerzają się i kurczą pod wpływem zmian temperatury oleju, kompensując zmiany objętości. Oznacza to, że olej jest trwale uszczelniony od powietrza, co zapobiega przedostawaniu się wilgoci i spowalnia utlenianie oleju.

Krok 5 — Chłodzenie

Chłodzenie to ONAN – Oil Natural Air Natural. Żadnych wentylatorów, pomp, żadnych dodatkowych ruchomych części. Transformator opiera się na naturalnej konwekcji przez faliste ściany zbiornika w celu rozproszenia ciepła.

Rezultat: transformator, który działa wydajnie, pozostaje szczelny i wymaga minimalnej konserwacji rok po roku.

Typowe typy i parametry znamionowe transformatorów S11

Seria S11 obejmuje szeroki zakres mocy, zazwyczaj od 30 kVA do 2500 kVA, przy standardowych napięciach pierwotnych 6 kV, 10 kV i 11 kV oraz napięciu wtórnym 0,4 kV.

Standardowy zakres wydajności:

Grupy połączeń:

Dyn11 — zalecany do większości zastosowań, lepsze tłumienie harmonicznych

Yyn0 — standardowa alternatywa dla prostszych obciążeń

Metoda chłodzenia:

ONAN — brak wymuszonego chłodzenia, brak potrzeby zasilania pomocniczego

Materiały uzwojenia:

Miedź — standard zapewniający lepszą przewodność i dłuższą żywotność

Aluminium — dostępne do zastosowań wrażliwych na koszty

DlaczegoTransformatory zanurzone w oleju S11Materiał?

Ponieważ transformator, który marnuje mniej energii i działa dłużej, to transformator, który oszczędza pieniądze.

Oto, co sprawia, że ​​S11 jest preferowanym wyborem dla sieci dystrybucyjnych:

1. Niska utrata obciążenia

Rdzeń schodkowy i wysokiej jakości stal krzemowa zmniejszają utratę obciążenia o 20–45% w porównaniu do serii S9. Dla transformatora pracującego 24 godziny na dobę, 7 dni w tygodniu, jest to realna i wymierna oszczędność.

2. Niski prąd bez obciążenia

Prąd bez obciążenia jest redukowany o 60–80%, poprawiając współczynnik mocy i zmniejszając straty na wejściu.

3. Całkowicie uszczelniona konstrukcja

Zbiornik z tektury falistej jest całkowicie uszczelniony — bez odpowietrznika i konserwatora. Olej nie ma kontaktu z powietrzem, co oznacza, że ​​olej izolacyjny starzeje się wolniej, zachowując swoją wytrzymałość dielektryczną przez cały okres eksploatacji transformatora.

4. Niski poziom hałasu

Poziom hałasu został obniżony o 7 10 dB w porównaniu do wcześniejszych konstrukcji. Dzięki temu S11 nadaje się do instalacji w pobliżu obszarów mieszkalnych, szpitali i biur, gdzie istotna jest wrażliwość na hałas.

5. Wytrzymałość zwarciowa

Połączenie uzwojeń foliowych (jeśli są stosowane), solidnego zacisku i suszonej próżniowo izolacji zapewnia S11 dobrą odporność na zwarcia. Może wytrzymać prądy zwarciowe bez deformacji uzwojenia.

6. Długie życie

Ponieważ olej jest uszczelniony przed powietrzem i wilgocią, układ izolacji transformatora ulega degradacji znacznie wolniej. S11 zaprojektowano na 20–30 lat pracy przy minimalnej konserwacji.

7. Niskie koszty utrzymania

Bez pobierania próbek oleju, bez uzupełniania, bez konserwacji konserwatora. Całkowicie uszczelniona konstrukcja oznacza, że ​​rutynowa konserwacja ogranicza się w dużej mierze do czyszczenia zewnętrznego i okresowej kontroli tulei i zacisków.

Wybór odpowiedniego transformatora S11

Wybór transformatora S11 wymaga dopasowania pojemności, napięcia i warunków środowiskowych do aplikacji.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Zastosuj margines bezpieczeństwa — zazwyczaj 20–30% na przyszłą rozbudowę.

Standardowe wartości znamionowe S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Krok 2 — Określ moc pierwotną i wtórną napięcia

Krok 3 — Wybierz grupę połączeń

Dyn11 — zalecany do większości zastosowań. Połączenie wysokiego napięcia w kształcie trójkąta zapewnia ścieżkę dla prądów harmonicznych i poprawia odporność na zwarcia.

Yyn0 — prostsze, ale mniej odpowiednie dla obciążeń niezrównoważonych.

Krok 4 — Sprawdź środowisko instalacji

Krok 5 — Potwierdź materiał uzwojenia

Miedź — dłuższa żywotność, lepsza przewodność, zalecana do zastosowań krytycznych.

Aluminium — niższy koszt początkowy, ale wymaga większego przekroju przy tych samych stratach.

Krok 6 — Rozważ akcesoria ochronne

W przypadku transformatorów o mocy powyżej 800 kVA standardem są przekaźniki gazowe i urządzenia ograniczające ciśnienie. W przypadku zastosowań krytycznych należy rozważyć monitor temperatury ze zdalnymi stykami alarmowymi.

Ostatnie przemyślenia

Transformator olejowy S11 nie jest najnowszym i najbardziej błyskotliwym modelem na rynku. Został on zastąpiony pod względem wydajności przez konstrukcje ze stopów S13, S20 i nieamorficznych.

Pozostaje jednak sprawdzonym, niezawodnym i opłacalnym narzędziem w milionach instalacji na całym świecie. Oferuje znaczną poprawę wydajności w porównaniu ze starszymi modelami S9 i S10, z całkowicie uszczelnioną konstrukcją, która wydłuża żywotność oleju i minimalizuje konserwację.

Jeśli modernizujesz starszy transformator, wymieniasz uszkodzoną jednostkę lub budujesz nową sieć dystrybucyjną, gdzie ważny jest zarówno budżet, jak i niezawodność, S11 jest nadal solidnym, rozsądnym wyborem. Nie charakteryzuje się najniższymi stratami ze wszystkich transformatorów, jakie kiedykolwiek wyprodukowano. Ale ma najniższe straty spośród wszystkich transformatorów, które mieszczą się w realistycznym budżecie dla wielu projektów.
