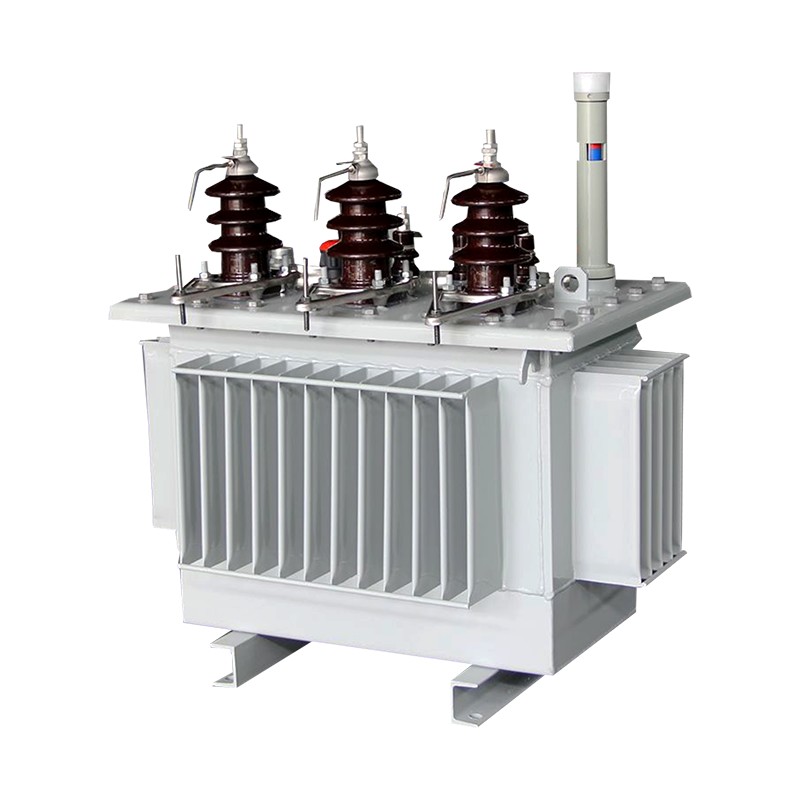

Transformator rozdzielczy zanurzony w oleju S11

Zhejiang Yibaling Power Equipment Company to wielkoskalowa fabryka produkująca transformatory dystrybucyjne zanurzone w oleju S11 w Chinach. Produkt jest flagowym produktem naszej firmy. Dzięki wyjątkowo wysokiej opłacalności został wyeksportowany do krajów takich jak Europa i Ameryka i stale otrzymuje pozytywne opinie i powtarzalne zakupy. Z niecierpliwością czekamy również na to, aby zostać Twoim długoterminowym partnerem współpracującym w Chinach.

Wyślij zapytanie

Opis produktu

Transformator olejowy S11 oparty jest na serii S9. Dzięki zastosowaniu drutu z miedzi beztlenowej o niższej rezystywności i poddaniu serii dodatkowych obróbek powierzchniowych, straty w stanie jałowym zmniejszają się średnio o 30%, a prąd bez obciążenia zmniejsza się o 70-85% w porównaniu do modelu S9. Średni wzrost temperatury zostaje zmniejszony o 10 K, zapewniając bardziej niezawodne działanie elektryczne i zwiększając żywotność produktu ponad dwukrotnie.

Profil firmy

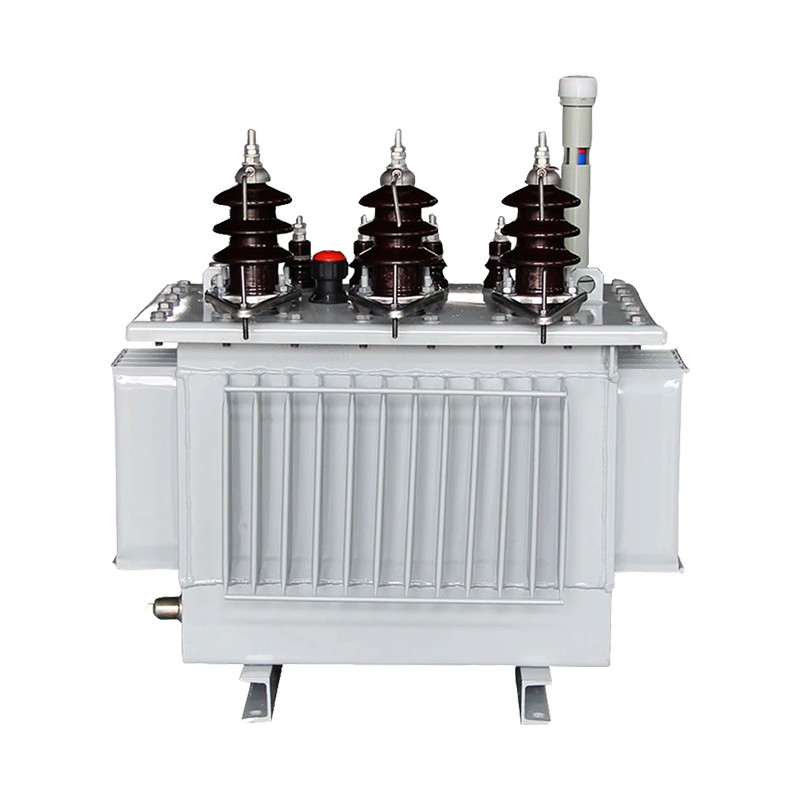

S11 Oil Immersed Distribution Transformer

Specyfikacja techniczna

Pojemność znamionowa	Weight (Total Weight)	Długość	Szerokość	Wysokość
KVA	KG	MM	MM	MM
10	170	560	370	850
20	220	620	500	870
30	280	680	520	880
60	310	680	550	910
63	360	710	560	920
80	390	730	580	950
100	470	760	670	1000
125	510	1000	690	1000
160	630	1010	700	1080
200	680	1110	790	1100
250	790	1180	800	1110
315	900	1230	910	1140
400	1070	1340	950	1220
500	1270	1440	1030	1250
630	1580	1600	1310	1310
800	1830	1680	1350	1350
1000	2150	1700	1440	1440
1250	2800	1760	1600	1600
1600	3100	1780	1640	1640
2000	3800	1850	1650	1650
2500	4660	1910	1750	1750

Cecha produktu

Podstawowa cecha olejowego transformatora dystrybucyjnego S11 wyraźnie demonstruje klasyczną konstrukcję chińskiego sprzętu do dystrybucji energii, który przechodzi od urządzeń o wysokim zużyciu energii do urządzeń energooszczędnych.

Najbardziej znaczący przełom technologiczny polega na konstrukcji rdzenia – jako pierwszy w tej technologii na szeroką skalę zastosowano wysokiej jakości zorientowane blachy ze stali krzemowej walcowanej na zimno, w połączeniu z pełnymi szwami przesuniętymi pod kątem 45° i technikami łączenia bezotworowego.

Taka konstrukcja może znacznie zmniejszyć opór magnetyczny i straty prądu wirowego w obwodzie magnetycznym. W porównaniu z poprzednią serią S9, straty bez obciążenia spadły średnio o około 30%.

Jednocześnie uzwojenia zanurzonego w oleju transformatora dystrybucyjnego mocy S11 mają zoptymalizowaną konstrukcję warstwową lub foliową, w połączeniu ze zbiornikiem oleju z tektury falistej w celu zwiększenia efektu rozpraszania ciepła. Utrata obciążenia również zmniejsza się o 15% do 20%. Ogólna wydajność operacyjna i ekonomiczność uległy znacznej poprawie.

Pod względem wydajności dziedziczy zalety transformatorów zanurzonych w oleju, takie jak duża przeciążalność i stabilne odprowadzanie ciepła, a także ma niższy poziom hałasu podczas pracy.

Można powiedzieć, że produkt ten jest główną siłą napędową oszczędzania energii przy wymianie starych na nowe w miejskich i wiejskich sieciach energetycznych. Dzięki obniżeniu długoterminowych kosztów eksploatacji energii elektrycznej osiąga doskonały całkowity koszt posiadania (TOC) w całym cyklu życia.

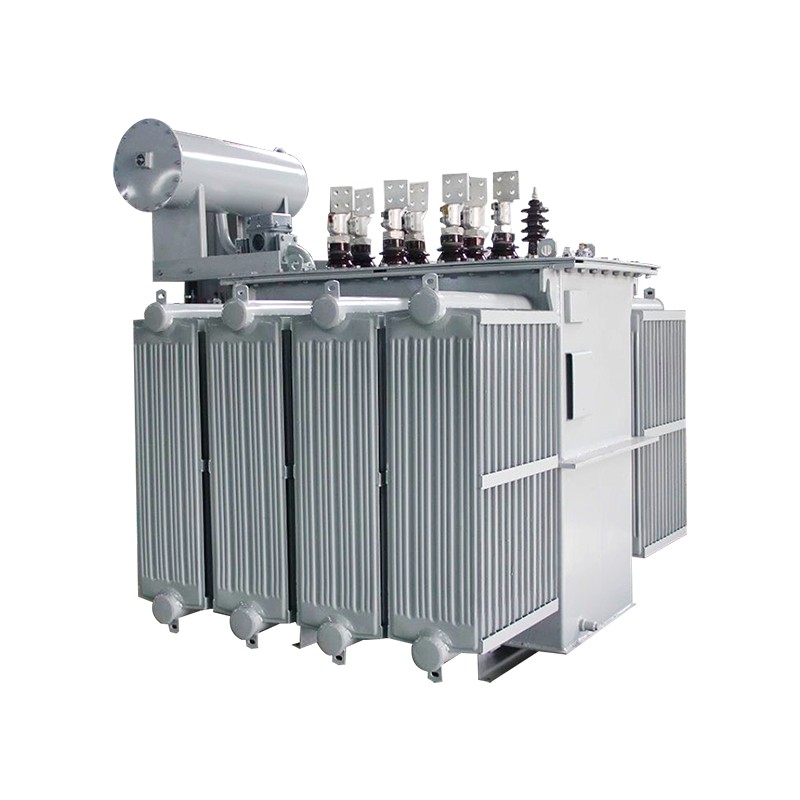

The Advantage of S11 Oil-immersed Power Distribution Transformer

Zalety transformatora zanurzonego w oleju S11 są zakorzenione w systemie technologii izolacji olejowo-papierowej. Podstawową zaletą jest niezrównana zdolność przenoszenia mocy i rozpraszania ciepła.

Wysoka pojemność cieplna właściwa i właściwości cyrkulacyjne oleju izolacyjnego zapewniają transformatorowi zanurzonemu w oleju S11 doskonałą odporność na przeciążenia i obciążenia udarowe, umożliwiając mu dominację w polach o dużej mocy (do milionów kVA) i polach wysokiego napięcia.

Jednocześnie dojrzały system izolacji papierowo-olejowej charakteryzuje się długą żywotnością, niskim początkowym kosztem zakupu i umożliwia precyzyjne przewidywanie usterek wewnętrznych za pomocą analizy chromatografii olejowej (DGA).

Transformator ten jest zasadniczo rozwiązaniem przeznaczonym do stosowania na zewnątrz, w odległych obszarach podmiejskich i innych przestrzeniach o dużej przestrzeni i kontrolowanym ryzyku pożaru w elektrowniach i sieciach elektroenergetycznych.
