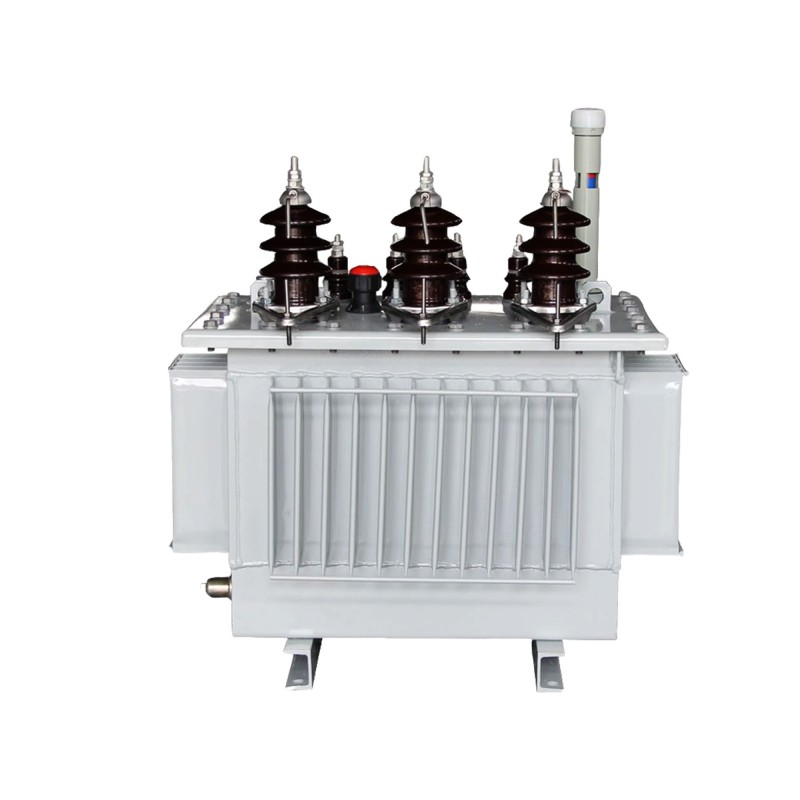

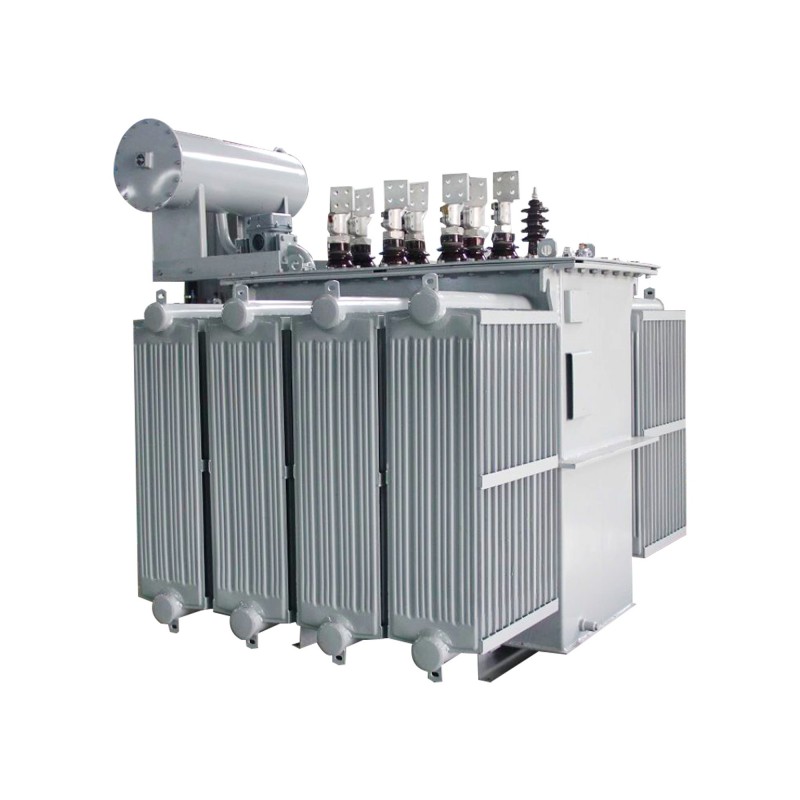

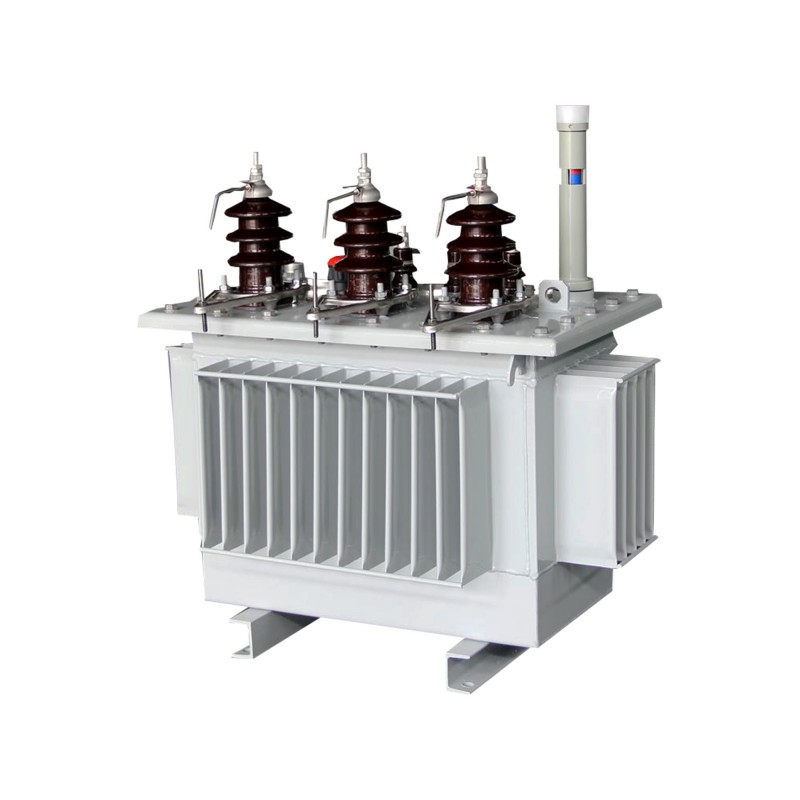

Transformator rozdzielczy zanurzony w oleju S13

Transformator olejowy do dystrybucji mocy S13 to trójfazowy transformator do dystrybucji energii w oleju, produkowany przez Yibaling Factory.

Jest to trójfazowy sprzęt zasilający, który osiągnął kluczową poprawę wydajności w oparciu o tradycyjną niezawodną konstrukcję.

Podstawowe zalety znajdują odzwierciedlenie w dwóch ukierunkowanych ulepszeniach:

Korpus zanurzonego w oleju transformatora rozdzielczego mocy S13 przyjmuje nową konstrukcję izolacji i konstrukcję wzmocnienia mechanicznego.

Na przykład, poprzez ulepszenie systemu ściskania uzwojenia, zastosowanie podkładek izolacyjnych o wysokiej wytrzymałości i przyjęcie lepszej metody mocowania przewodu doprowadzającego, znacznie poprawia to stabilność olejowego transformatora rozdzielczego S13 poddawanego nagłym prądom zwarciowym, zmniejszając w ten sposób ryzyko usterek i zapewniając odporność pracy sieci energetycznej.

Rdzeń żelaznego rdzenia transformatora rozdzielczego zanurzonego w oleju S13 jest wykonany z wysokiej przenikalności magnetycznej i niskostratnych, wysokiej jakości, walcowanych na zimno zorientowanych blach ze stali krzemowej (takich jak 30ZH120 lub podobne materiały) i jest montowany przy użyciu procesu łączenia stopniowego z pełnym skosem.

Ta kombinacja minimalizuje rezystancję magnetyczną i straty prądu wirowego w żelaznym rdzeniu, co skutkuje znaczną redukcją strat jałowych (Po) i strat obciążeniowych (Pk) transformatora.

Profil firmy

Stan pracy

1. Wysokość

Standardowa konstrukcja olejowego transformatora dystrybucyjnego S13 ma zastosowanie na obszarach o wysokości nie większej niż 1000 metrów. Gdy wysokość miejsca instalacji przekracza ten limit, ze względu na rozrzedzone powietrze wydajność rozpraszania ciepła spadnie, a wytrzymałość izolacji zewnętrznej zostanie zmniejszona.

W takim przypadku należy zmniejszyć wydajność zgodnie z krajowymi normami użytkowania i konieczne może być skorygowanie odległości izolacji. Ogólnie rzecz biorąc, na każde 100 metrów wzrostu wysokości sugeruje się zmniejszenie zalecanej ciągłej obciążalności transformatora o około 0,3-0,5%.

2. Temperatura otoczenia

Normalne warunki pracy w temperaturze otoczenia dla olejowego transformatora dystrybucyjnego S13 są następujące:

Maksymalna temperatura: +40 ℃. Ta temperatura to temperatura panująca w zacienionym i dobrze wentylowanym pomieszczeniu, a nie temperatura powierzchni urządzenia wystawionego na bezpośrednie działanie promieni słonecznych.

Średnia maksymalna miesięczna temperatura: nie wyższa niż +30℃.

Maksymalna średnia roczna temperatura: nie wyższa niż +20℃.

Minimalna temperatura zewnętrzna: nie niższa niż -25℃. W środowisku o najniższej temperaturze należy upewnić się, że olej izolacyjny stosowany w transformatorze dystrybucyjnym zanurzonym w oleju S13 ma odpowiednią wydajność w niskich temperaturach (np. punkt zamarzania niższy niż temperatura otoczenia), aby zapewnić normalny rozruch i cyrkulację.

Podstawowa zaleta

W porównaniu z podobnymi produktami na rynku o tej samej specyfikacji, podstawowa zaleta zanurzonego w oleju transformatora dystrybucyjnego S13 polega na osiągnięciu synergicznego przełomu w poziomie efektywności energetycznej, oszczędności w całym cyklu życia i niezawodności operacyjnej.

1. Poziom efektywności energetycznej

Transformator S13 osiąga 25%-30% redukcję strat bez obciążenia i 10%-15% redukcję strat obciążenia w porównaniu do olejowego transformatora dystrybucyjnego S11, w pełni spełniając krajowe standardy efektywności energetycznej pierwszego poziomu.

Ponadto pracuje cicho, a hałas jest kontrolowany w granicach 45 decybeli, ma większą odporność na przeciążenia i udarność przeciwzwarciową.

Całkowicie uszczelniony zbiornik oleju i lepszy system izolacji sprawiają, że konserwacja jest wygodna, a żywotność dłuższa.

2. Wysoka wydajność kosztowa

Dla klientów oznacza to bezpośrednio oszczędność na kosztach energii elektrycznej. Biorąc za przykład powszechnie używany transformator 1000 kVA, transformator dystrybucyjny zanurzony w oleju S13 może zaoszczędzić około 12 000 kWh energii elektrycznej rocznie.

3. Wydajność w czasie wykonywania

Jednocześnie projekt jest bardzo praktyczny:

Zwarta konstrukcja, wysoki stopień ochrony (IP55), możliwość stabilnej pracy w przestrzeniach o ograniczonej przestrzeni, specjalnych środowiskach nowych elektrowni energetycznych czy wilgotnych obszarach przybrzeżnych.

Olej jest przyjazny dla środowiska i bezpieczny, posiada podwójne zabezpieczenie ciśnieniowe i gazowe.

Często zadawane pytania

P: W porównaniu ze starszymi modelami (takimi jak olejowe transformatory dystrybucyjne S9, S11), jaka jest podstawowa efektywność energetyczna i zalety ekonomiczne transformatora dystrybucyjnego zanurzonego w oleju S13?

W szczególności jego strata bez obciążenia (P0) jest średnio zmniejszona o około 20-30% w porównaniu z transformatorem dystrybucyjnym zanurzonym w oleju S11, a jego strata obciążeniowa (Pk) jest średnio zmniejszona o około 15-20%.

Z ekonomicznego punktu widzenia prowadzi to do lepszego całkowitego kosztu posiadania (TCO). Chociaż początkowy koszt zakupu jest nieco wyższy, znacznie obniżone koszty strat energii w całym cyklu życia transformatora (zazwyczaj 20 lat lub więcej) często można odzyskać w ciągu kilku lat, dzięki czemu długoterminowe użytkowanie jest bardziej opłacalne.
