Co to jest trójfazowy regulator napięcia kontaktowego TSGC2？

Niektórych prac nie da się wykonać za pomocą automatycznego stabilizatora

Stabilizator napięcia robi jedną rzecz: utrzymuje stałą moc wyjściową. Bez względu na to, co robi sieć, wyjście pozostaje niezmienione.

Ale czasami nie chcesz „stałego”. Chcesz „regulowany”.

Uruchomienie sprzętu wymaga powolnego przyspieszania od zera woltów. Miękki rozruch silnika wymaga stopniowego zwiększania napięcia. Laboratoryjne badania dielektryczne wymagają różnych warunków napięcia. Testy starzenia wymagają ciągłego używania produktów rowerowych o napięciu od 180 V do 240 V.

Automatyczne stabilizatory nie mogą nic z tym zrobić. Blokują się na jednym napięciu i nie chcą się ruszyć.

Trójfazowy regulator napięcia stykowego TSGC2 został stworzony właśnie do tych zadań.

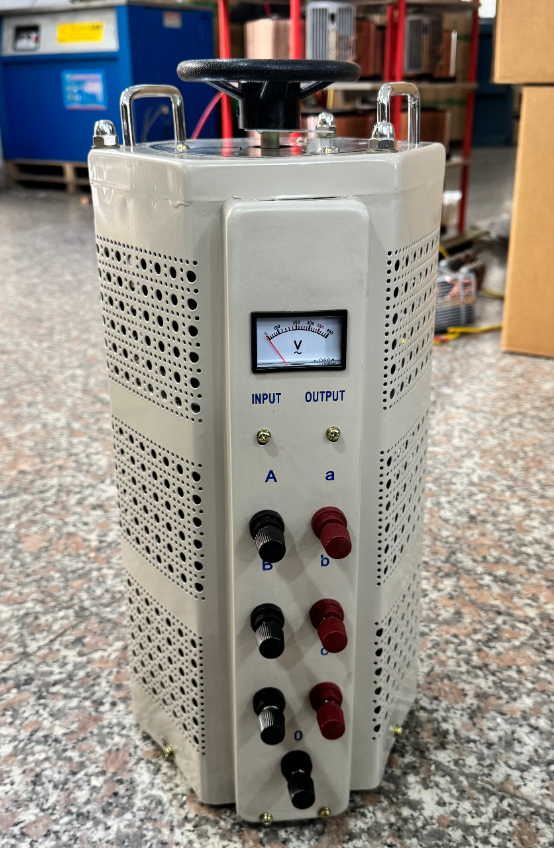

TSGC2 to trójfazowy, ręczny regulator napięcia, będący zasadniczo regulowanym autotransformatorem.

Zasil go trójfazowym wejściem 380 V, a otrzymasz płynnie regulowaną moc wyjściową od 0 V do 430 V. Żadnych kroków, żadnych stuknięć, żadnych skoków. Obróć pokrętło, a napięcie będzie podążać - płynnie, bezstopniowo, liniowo.

To nie jest urządzenie elektroniczne. Żadnych chipów, żadnych programów, żadnych aktualizacji oprogramowania sprzętowego. Wystarczy transformator, pokrętło i komplet szczotek węglowych. Tak proste, jak to tylko możliwe — i tak niezawodne, jak to tylko możliwe.

JakTrójfazowy regulator napięcia stykowego TSGC2Fabryka

TSGC2 wykorzystuje rdzeń toroidalny z równomiernie nawiniętymi cewkami. Trzy jednofazowe regulatory są połączone w konfigurację gwiazdy (Y), z uchwytami szczotek zamontowanymi na wspólnym wale.

Zasada działania jest prosta: obrócić pokrętło, zmienić przełożenie obrotów.

Oto jak:

Krok 1 – Obróć koło.

Operator obraca koło zamachowe, które obraca wał centralny.

Krok 2 – Ruch pędzli.

Trzy uchwyty szczotek na wale obracają się razem, przesuwając szczotki węglowe po wypolerowanej powierzchni uzwojeń.

Krok 3 – Zmiany proporcji obrotów.

Gdy szczotki przemieszczają się do różnych pozycji, zmienia się liczba skutecznych zwojów, a wraz z nimi zmienia się napięcie wyjściowe.

Krok 4 – Ustawianie napięcia.

Chcesz 220 V? Przejdź do tej pozycji. Chcesz 380 V? Skręć nieco dalej. Płynnie, ciągle, bez skoków.

Brak skomplikowanej logiki sterowania. Brak parametrów do ustawienia. Obrócisz go, a otrzymasz dokładnie to, o co prosisz.

Funkcje, które naprawdę mają znaczenie

Czysty przebieg

Konstrukcja autotransformatora oznacza, że ​​kształt fali wyjściowej jest dokładnie dopasowany do sygnału wejściowego – bez dodatkowych zniekształceń. W przypadku testowania, kalibracji i precyzyjnych eksperymentów liczy się czysta moc.

Wysoka wydajność

Autotransformatory mają niskie straty. Wydajność zazwyczaj przekracza 98%. Nawet przy dużej mocy nie marnuje energii.

Kompaktowy i lekki

W porównaniu z transformatorem izolacyjnym o tej samej pojemności, autotransformator zużywa mniej materiału, zajmuje mniej miejsca i mniej waży. Łatwiejsze przenoszenie, łatwiejsza instalacja.

Silna zdolność przeciążeniowa

Może wytrzymać chwilowe przeciążenia bez wyłączania się i wyłączania.

Zbudowany do pracy ciągłej

Żadnych delikatnych elementów elektronicznych. Naturalne chłodzenie powietrzem. Jeśli tego potrzebujesz, uruchamiaj go przez cały dzień.

Prosty w utrzymaniu

Jedynymi częściami zużywającymi się są szczotki węglowe. Gdy się zużyją, wymień je — nie trzeba rozwiązywać problemów z płytkami drukowanymi ani ponownie instalować oprogramowania sprzętowego.

Gdzie jestTrójfazowy regulator napięcia stykowego TSGC2Używany?

TSGC2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ręczna regulacja napięcia trójfazowego.

Laboratoria i badania

Uruchomienie sprzętu, badanie napięcia, eksperymenty wytrzymałości dielektrycznej, pokazy dydaktyczne. Jeśli chcesz zwiększyć napięcie od zera, jest to standardowe narzędzie.

Produkcja przemysłowa

Testy miękkiego rozruchu silników, testy starzenia produktów, regulacja napięcia linii produkcyjnej. Chemiczny, metalurgiczny, oprzyrządowania, maszynowy, przemysł lekki – wszyscy z niego korzystają.

Naprawa i uruchomienie sprzętu

Włączając naprawiony sprzęt po raz pierwszy, należy powoli zwiększać napięcie od zera do znamionowego — jest to o wiele bezpieczniejsze niż natychmiastowe podanie pełnego napięcia.

Ściemnianie, ogrzewanie, regulacja prędkości

Ściemnianie oświetlenia scenicznego, regulacja mocy elementu grzejnego, regulacja prędkości małego silnika.

Obiekty użyteczności publicznej

Ekrany LED, sprzęt nadawczy, systemy komunikacyjne, zasilacze elektronicznego sprzętu testowego.

Jak wybrać właściwy

Najważniejsze są dwie rzeczy: moc (kVA) i zakres napięcia wyjściowego.

Pojemność – zsumuj całkowitą moc wszystkiego, co podłączasz, a następnie zostaw miejsce na margines. Silniki i sprężarki pobierają wysoki prąd rozruchowy – są duże.

Standardowe moce TSGC2 wahają się od 1,5 kVA do 45 kVA. Typowe rozmiary: 3 kVA, 6 kVA, 9 kVA, 15 kVA, 20 kVA, 30 kVA. Nie wiesz, który pasuje? Wyślij listę sprzętu do działu sprzedaży Yibaling — pomogą Ci ją dopasować.

Zakres napięcia wyjściowego – modele standardowe przyjmują napięcie wejściowe 380 V i dostarczają napięcie wyjściowe 0 V 430 V. Jeśli potrzebujesz wyższej mocy wyjściowej (np. 0 500 V lub 0 600 V), dostępne są wersje niestandardowe.

Ręczny czy zmotoryzowany? – TSGC2 jest ręczny — obracasz kołem zamachowym. Jeśli potrzebujesz zdalnego sterowania lub automatycznej regulacji, wersje napędzane silnikiem są dostępne na żądanie.

Częstotliwość – kompatybilna z 50 Hz/60 Hz. Działa również w przypadku sprzętu eksportowego.

Środowisko instalacji – instalacja wewnętrzna, dobrze wentylowana, wolna od gazów korozyjnych i ciężkiego pyłu.

Jak jestTrójfazowy regulator napięcia stykowego TSGC2Czym różni się od automatycznego stabilizatora?

To często pojawia się. Oto krótka odpowiedź:

Automatyczne stabilizatory (takie jak TNS, SBW): Kiedy napięcie wejściowe ulega wahaniom, dostosowują się automatycznie — automatycznie utrzymując stałą moc wyjściową. Nie musisz nic robić.

Regulator kontaktowy TSGC2: Nie obchodzi go, czy sygnał wejściowy się zmienia. Niezależnie od żądanego napięcia wyjściowego, obróć pokrętło do tej pozycji. Robi to, co mu każesz, a nie to, co sam zdecyduje.

Jedna „automatyczna stabilizacja”. Jedna „ręczna regulacja”. Różne prace, różne narzędzia — a nie wzajemne zamienniki.

Ostatnie przemyślenia

Trójfazowy regulator napięcia kontaktowego TSGC2 nie jest zaawansowaną technologią. Żadnych chipów, żadnych ekranów, żadnego połączenia z Internetem.

Jest to obrót ręczny, napięcie podąża za narzędziem — proste i bezpośrednie.

Jednak w laboratoriach, na stanowiskach testowych, w pomieszczeniach do starzenia, w warsztatach naprawczych – wszędzie tam, gdzie potrzebne jest napięcie kontrolowane przez człowieka, zaczynające się od zera i powoli narastające – jest to nadal najprostsze i najbardziej niezawodne narzędzie do tego zadania. Niektóre prace wymagają automatyzacji. Do niektórych prac potrzebne jest koło zamachowe.
