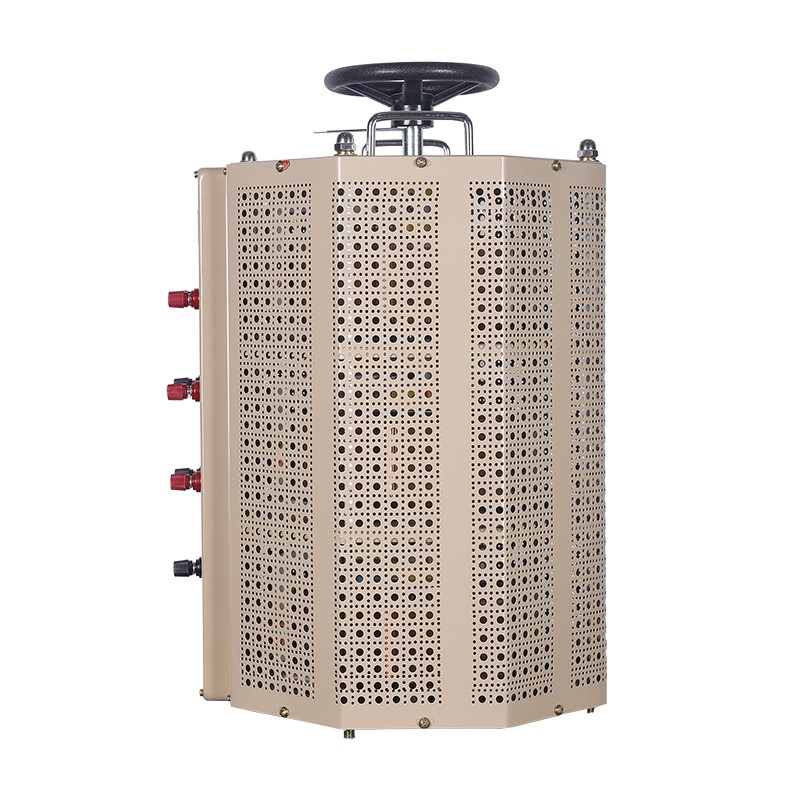

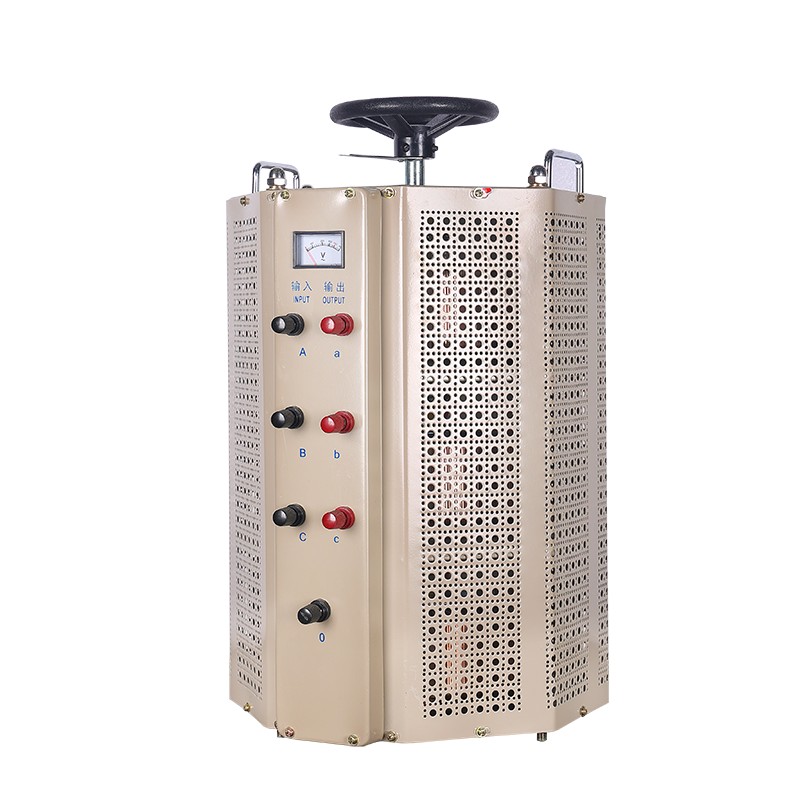

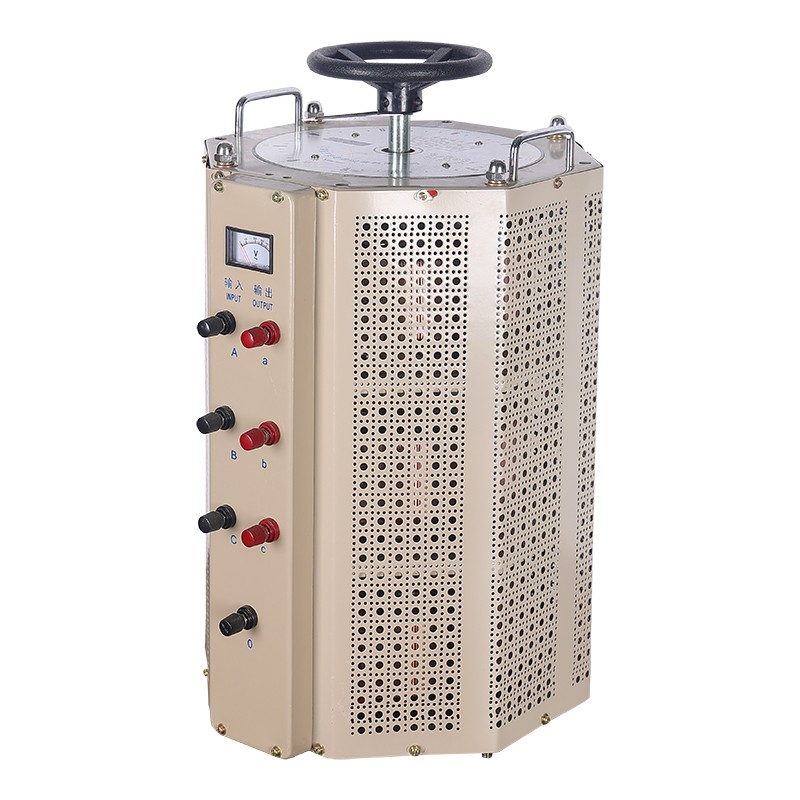

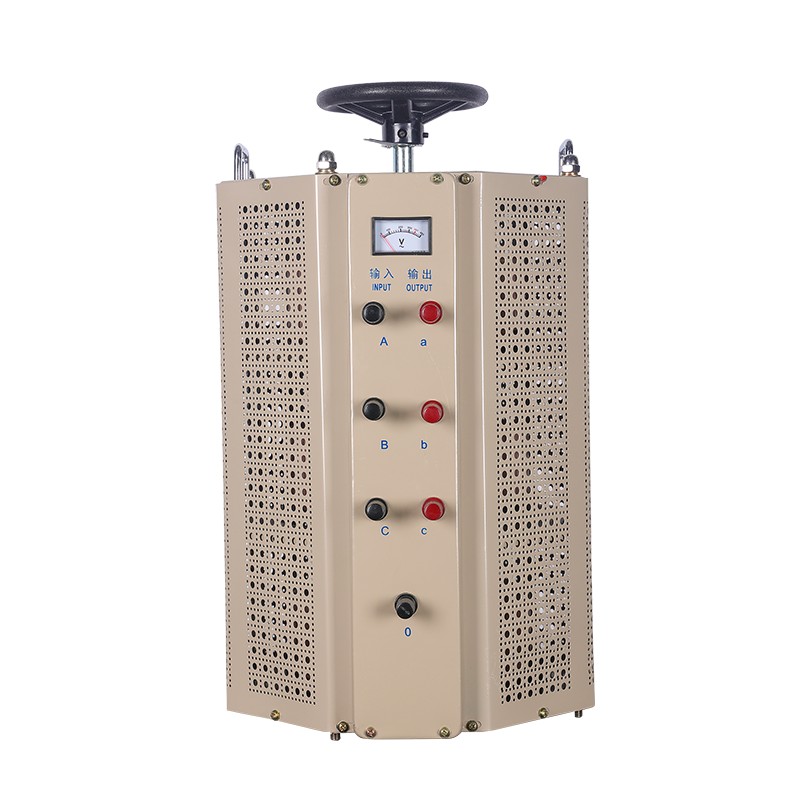

TSGC2 Kontaktowy regulator napięcia

Jako profesjonalny producent i dostawca, stykowy regulator napięcia TSGC2 firmy Yibaling jest samosprzężonym transformatorem regulującym napięcie, charakteryzującym się brakiem zniekształceń kształtu fali, niewielkimi rozmiarami, niewielką wagą, wysoką wydajnością, łatwą obsługą i długoterminową niezawodnością.
Może być szeroko stosowany w branżach takich jak inżynieria chemiczna, metalurgia, oprzyrządowanie, produkcja mechaniczna i elektryczna, produkcja w przemyśle lekkim oraz w eksperymentach naukowych, aby osiągnąć takie cele, jak wysokie napięcie, kontrola temperatury, regulacja prędkości, kontrola światła i kontrola mocy. Jest to idealny zasilacz regulujący napięcie prądu przemiennego.

Materiał rdzenia

Kombinacja materiałów rdzenia regulatora kontaktowego TSGC2 – specjalne szczotki grafitowe, drobno szlifowane i powlekane pierścienie miedziane oraz blachy ze stali krzemowej walcowanej na zimno – stanowi trzy fizyczne filary klasycznej architektury ręcznej regulacji napięcia. Wybór każdego materiału bezpośrednio odpowiada realizacji kluczowego zadania.

1. Podstawa obwodu magnetycznego: rdzeń z blachy krzemowej walcowanej na zimno

To nie jest zwykła blacha ze stali krzemowej; jest to wysokiej jakości zorientowana blacha ze stali krzemowej, walcowana na zimno, charakteryzująca się wyraźną wartością strat (W/kg) i wysoką przenikalnością magnetyczną (np. seria 30Q130). Jest on wytłaczany w kształcie pierścienia, a następnie układany w stosy w sposób schodkowy, tworząc zamknięty obwód magnetyczny o niskim oporze magnetycznym i wydajnym niskim stracie prądu wirowego. Zapewnia to, że podczas procesu regulacji straty bez obciążenia i nagrzewanie samego rdzenia są kontrolowane na niskim poziomie, zapewniając wysokowydajną i cichą podstawę konwersji energii dla całego urządzenia.

2. Rdzeń przewodzący i ślizgowy: drobno szlifowany i powlekany pierścień miedziany oraz specjalne szczotki grafitowe

Jest to kluczowa para tarcia zapewniająca płynną, stabilną i niskostratną regulację napięcia.
Miedziany pierścień: Odsłonięta część uzwojenia jako tor ślizgowy, a nie po prostu wypolerowana. Należy je poddać precyzyjnemu toczeniu i polerowaniu, aby uzyskać lustrzane wykończenie powierzchni (wartość Ra zwykle ≤ 0,8 μm), a następnie poddać je srebrzeniu lub grubej obróbce cyny. Powłoka nie tylko zmniejsza rezystancję styku i hamuje utlenianie, ale także jej miękki charakter lepiej dopasowuje się do szczotki, osiągając niemal bezstopniową regulację napięcia o niskiej iskrze.
Specjalne szczotki grafitowe: To nie jest zwykła szczotka węglowa, ale kompozytowy materiał grafitowo-metalowy z grafitem o wysokiej czystości jako podstawą i impregnowanym proszkiem miedzi lub proszkiem srebra. Formuła ta zapewnia doskonałe samosmarowanie (zmniejszenie tarcia i zużycia), wysoką przewodność (zmniejszenie spadku ciśnienia kontaktowego i strat ciepła) oraz stabilny współczynnik tarcia. Jego twardość i elastyczność zostały specjalnie zaprojektowane, aby zapewnić nacisk styku, unikając jednocześnie zarysowań na miedzianym pierścieniu.

3. Synergia konstrukcji, przewodników i izolacji

Uzwojenie przewodnika: Używaj drutu emaliowanego miedzią elektrolityczną o czystości ≥ 99,95%, aby zapewnić niską rezystancję i wysoką obciążalność prądową.
Wsparcie mechaniczne: Użyj walcowanej na zimno blachy stalowej Q235 o grubości ≥ 1,5 mm, złożonej i zespawanej z ramą, zapewniającą stabilne podparcie mechaniczne i pozycjonowanie uzwojenia.
System izolacji: Aby zapewnić niezawodną izolację pomiędzy warstwami uzwojenia i uziemieniem, należy stosować folię poliestrową (PET), papier z kolb kukurydzy lub papier izolacyjny DMD, przy klasie izolacji zazwyczaj B (130°C) lub wyższej, aby zapewnić bezpieczeństwo elektryczne. Podsumowując, klasyczna konstrukcja regulatora stykowego TSGC2 zasadniczo integruje wydajny obwód magnetyczny (blacha ze stali krzemowej), idealny styk ślizgowy (powlekany pierścień miedziany + kompozytowa szczotka grafitowa) i niezawodną strukturę izolacji poprzez precyzyjną obróbkę. Ta kombinacja materiałów zapewnia doskonałą równowagę pomiędzy kosztami, niezawodnością i wydajnością, dzięki czemu jest trwałym rozwiązaniem w laboratoriach, kontroli przemysłowej i sytuacjach wymagających ręcznej precyzyjnej regulacji napięcia. Płynność regulacji napięcia, stabilność wyjściowa i żywotność są bezpośrednio określone przez gatunek i dokładność przetwarzania materiałów rdzenia oraz ich obróbkę.

Funkcja kontaktowego regulatora napięcia TSGC2

Kontaktowy regulator napięcia TSGC2 jest urządzeniem do ręcznej regulacji napięcia, bazującym na zasadach czysto elektromagnetycznych i mechanicznych. Thepodstawowa funkcjajest zapewnienie ciągłego, płynnego, liniowo regulowanego i intuicyjnie kontrolowanego zasilania prądem przemiennym.

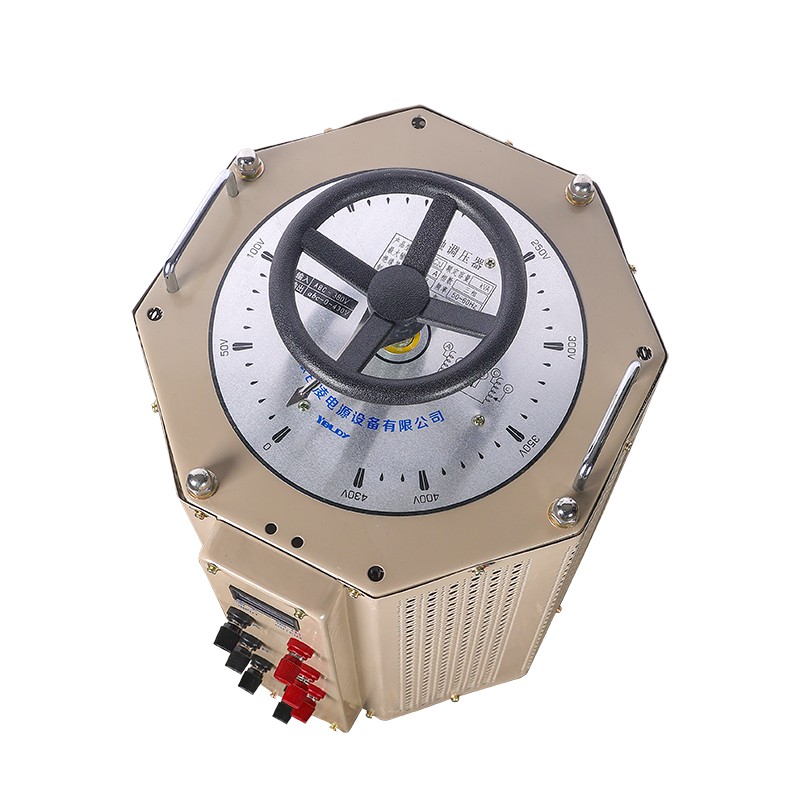

Obracając pokrętło w celu napędzania specjalnych szczotek grafitowych, które przesuwają się po drobno szlifowanym i platerowanym uzwojeniu miedzianym w kształcie pierścienia, ten regulator napięcia może osiągnąć bezstopniową regulację napięcia od 0 V do wartości znamionowej (takiej jak 0–250 V lub 0–430 V) i zapewniać intuicyjne wskazania za pomocą współosiowo połączonej mechanicznej tarczy skali, umożliwiając operatorowi precyzyjną regulację napięcia.
Dzięki czystej fizycznej strukturze przewodzącej (uzwojenie miedziane + szczotki) ma dużą chwilową zdolność przeciążeniową i może generować czyste i wolne od zniekształceń fale sinusoidalne.
Thetypowe zastosowaniekontaktowego regulatora napięcia TSGC2 służy jako ręcznie regulowany zasilacz w laboratoriach, warsztatach lub liniach produkcyjnych, używany do debugowania sprzętu, testowania obciążenia, fazowego uruchamiania silnika lub demonstracji dydaktycznych.
Należy jednak wyraźnie stwierdzić, że ten produkt nie jest automatycznym stabilizatorem napięcia – gdy zmienia się napięcie wejściowe lub obciążenie, napięcie wyjściowe będzie się zmieniać i wymaga ręcznej interwencji w celu ponownej regulacji.
Jednocześnie stykowy regulator napięcia TSGC2 zwykle nie ma elektronicznych funkcji zabezpieczających, a jego szczotka jest częścią zużywalną, wymagającą regularnej konserwacji.
Dlatego istotą kontaktowego regulatora napięcia TSGC2 jest niezawodne, trwałe i ekonomiczne narzędzie do ręcznego ustawiania napięcia, odpowiednie w sytuacjach, w których wymagana jest ręczna precyzyjna kontrola napięcia lub gdy wytrzymują obciążenia udarowe, zamiast być stosowane w systemach wymagających automatycznej stabilizacji napięcia.
