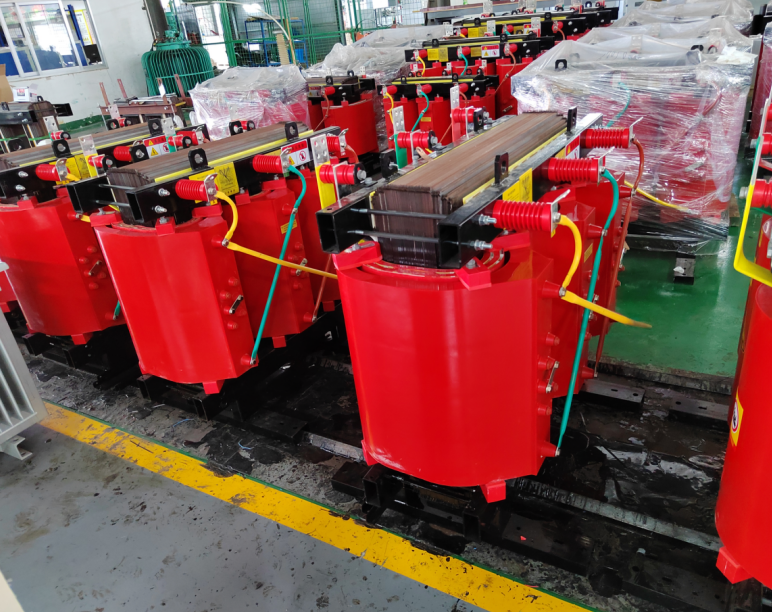

Co to jest transformator suchy SCB10?

Transformator suchy SCB10 to trójfazowy transformator odlany z żywicy epoksydowej, przeznaczony do zastosowań wewnętrznych, gdzie bezpieczeństwo przeciwpożarowe i kwestie ochrony środowiska są najważniejsze. Oznaczenie „SCB” mówi, co to jest: S dla prądu trójfazowego, C dla żywicy lanej (epoksydowej) i B dla uzwojeń foliowych po stronie niskiego napięcia. „10” to kod wydajności — generacja, która w momencie jej wprowadzenia stanowiła znaczący krok naprzód w zakresie wydajności.

W przeciwieństwie do transformatorów zanurzonych w oleju, których izolacja i chłodzenie polega na łatwopalnym oleju mineralnym, SCB10 wykorzystuje stałą żywicę epoksydową do hermetyzacji uzwojeń. Brak oleju oznacza brak ryzyka pożaru, wycieków i konserwacji olejowej. Działa czysto, cicho i bezpiecznie – w razie potrzeby znajduje się w samym środku budynku.

Dlaczego to ma znaczenie?

Ponieważ nowoczesne budynki – szpitale, centra danych, centra handlowe, lotniska – mają rygorystyczne wymagania w zakresie bezpieczeństwa przeciwpożarowego. Transformator wypełniony olejem w piwnicy stwarza zagrożenie pożarowe, które wymaga specjalnej ochrony i tłumienia pożaru. Transformator suchy, taki jak SCB10, można zainstalować bez stosowania tych dodatkowych środków ostrożności. Jest ognioodporny, samogasnący i nie wydziela toksycznych gazów pod wpływem stresu termicznego.

Krótko mówiąc: umieszcza transformator tam, gdzie znajduje się obciążenie, bez ryzyka pożaru.

JakTransformator suchy SCB10Fabryka

Zasada działania jest taka sama jak każdego transformatora – indukcja elektromagnetyczna. Ale konstrukcja jest zasadniczo inna.

Krok 1 — Rdzeń

Rdzeń magnetyczny jest zbudowany z walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, połączonej za pomocą połączeń schodkowych, aby zminimalizować straty i hałas bez obciążenia. Rdzeń zabezpieczony jest konstrukcją ściągającą, która eliminuje ryzyko przedostania się ładunku do śrub przelotowych.

Krok 2 — Uzwojenie wysokiego napięcia

W uzwojeniu wysokiego napięcia zastosowano emaliowany prostokątny drut klasy H (180°C), nawinięty w segmentową konfigurację cylindryczną. Taka konstrukcja zapewnia lepszy rozkład napięcia i większą odporność na impulsy. Następnie uzwojenie jest odlewane w próżni w żywicy epoksydowej z wypełniaczem mineralnym. Wypełniacz poprawia odprowadzanie ciepła i wytrzymałość mechaniczną, jednocześnie zmniejszając współczynnik rozszerzalności cieplnej żywicy.

Krok 3 — Uzwojenie niskiego napięcia

Uzwojenie niskiego napięcia wykorzystuje konstrukcję zwijaną folią. Folia miedziana jest nawinięta z izolacją pomiędzy warstwami, a następnie uszczelniona na końcach żywicą epoksydową. Struktura ta zapewnia doskonałą odporność na zwarcia, ponieważ szeroka powierzchnia folii równomiernie rozprowadza prąd i skutecznie rozprasza ciepło.

Krok 4 — Hermetyzacja

Obydwa uzwojenia są odlewane w próżni i ciśnieniu. Podciśnienie usuwa powietrze i wilgoć przed wtryśnięciem żywicy, eliminując puste przestrzenie, które mogłyby stać się miejscami wyładowań niezupełnych. Rezultatem jest gęsty, pozbawiony pustych przestrzeni system izolacyjny, który jest odporny na wilgoć, kurz i zanieczyszczenia.

Krok 5 — Chłodzenie

Standardowym chłodzeniem jest powietrze naturalne (AN) — chłodzenie konwekcyjne przez uzwojenia. Aby uzyskać wyższą wydajność, wymuszony obieg powietrza (AF) z wentylatorami może zwiększyć wydajność o około 40%.

Krok 6 — Monitorowanie temperatury

W uzwojeniach zabudowane są czujniki Pt100, połączone z regulatorem temperatury zapewniającym:

Sterowanie uruchamianiem/zatrzymywaniem wentylatora

Alarm wysokiej temperatury

Sygnał wyłączenia spowodowanego przegrzaniem

Rezultat: transformator, który można bezpiecznie zainstalować w pomieszczeniu, pracuje czysto i cicho oraz chroni się przed przegrzaniem.

Typowe typyTransformatory SCB10

Transformatory suche SCB10 są dostępne w różnych pojemnościach i konfiguracjach.

Opcje obudowy:

IP00 (otwarty) — bez obudowy. Do montażu w zamkniętym pomieszczeniu elektrycznym.

IP20 — Obudowa siatkowa. Chroni przed przypadkowym kontaktem z częściami pod napięciem. Najczęściej stosowany w pomieszczeniach zamkniętych.

IP23 — Obudowa odporna na warunki atmosferyczne. Nadaje się do stosowania w pomieszczeniach zamkniętych, w których występuje kapiąca woda lub kondensacja.

Grupa połączeń:

Dyn11 — najczęstszy, lepsze tłumienie harmonicznych

Yyn0 — standardowa alternatywa do zastosowań ogólnych

DlaczegoTransformatory suche SCB10Materiał

Ponieważ najbezpieczniejszy transformator to taki, który nie pali się ani nie przecieka.

Oto, co sprawia, że ​​SCB10 jest preferowanym wyborem w przypadku krytycznych i wrażliwych instalacji:

1. Bezpieczeństwo przeciwpożarowe

Żywica epoksydowa jest trudnopalna i samogasnąca. W przypadku awarii elektrycznej żywica nie podtrzymuje spalania. Po podgrzaniu nie wydziela toksycznych ani żrących gazów. Jest to główny powód, dla którego w wielu przepisach budowlanych wymagane są transformatory suche.

2. Bezpieczeństwo środowiskowe

Brak oleju oznacza brak ryzyka skażenia gleby i wód gruntowych. Nie jest wymagane ograniczanie wycieków. Brak utylizacji oleju po zakończeniu eksploatacji. W przypadku certyfikatów budynków ekologicznych i lokalizacji wrażliwych ekologicznie jest to główna zaleta.

3. Niskie koszty utrzymania

Hermetyzacja żywicą jest trwała. Bez sprawdzania oleju, bez filtrowania oleju, bez uzupełniania. Transformator zaprojektowano z myślą o ponad 30-letniej żywotności przy minimalnej konserwacji — wystarczy okazjonalne czyszczenie obudowy z kurzu.

4. Odporność na wilgoć

Uszczelniony system żywiczny chroni uzwojenia przed wnikaniem wilgoci. Transformatory SCB10 mogą pracować przy 100% wilgotności i można je ponownie zasilić po wyłączeniu, bez konieczności stosowania procedur wysychania.

5. Niski poziom hałasu

Typowy poziom hałasu dla większości ocen wynosi poniżej 50 dB — jest to wystarczająco cichy, aby można go było zainstalować w zamieszkałych budynkach bez specjalnego zabezpieczenia akustycznego.

6. Wytrzymałość zwarciowa

Uzwojenia foliowe i obudowa z solidnej żywicy zapewniają SCB10 doskonałą odporność na zwarcia. Może wytrzymać ogromne siły mechaniczne powstałe w wyniku uszkodzenia bez deformacji uzwojenia.

7. Kontrola wyładowań niezupełnych

Odlewanie próżniowe eliminuje puste przestrzenie w izolacji. Poziomy wyładowań niezupełnych wynoszą zazwyczaj poniżej 10 pC — znacznie lepiej niż w przypadku wielu starszych konstrukcji typu suchego.

8. Możliwość przeciążenia

Przy wymuszonym chłodzeniu powietrzem (AF) transformator może dostarczyć do 140-150% swojej mocy znamionowej. Zapewnia to użyteczną przestrzeń nad głową w przypadku obciążeń szczytowych lub warunków awaryjnych.

Bez tych funkcji zainstalowanie transformatora w wieżowcu lub szpitalu wymagałoby ognioodpornych sklepień, magazynowania oleju i rozbudowanej wentylacji – a wszystko to wiąże się z kosztami i zajmuje miejsce. SCB10 eliminuje te wymagania.

Wybór odpowiedniego transformatora suchego SCB10

Wybór transformatora SCB10 wymaga rozważenia pojemności, środowiska i zastosowania.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Uwzględnij przyszłą ekspansję – zazwyczaj 20–30% marży. Standardowe rozmiary SCB10 wahają się od 30 kVA do 2500 kVA.

Krok 2 — Określ napięcie

Krok 3 — Wybierz grupę połączeń

Dyn11 — zalecany do większości nowoczesnych instalacji. Uzwojenie wysokiego napięcia połączone w trójkąt redukuje prądy harmoniczne i zapewnia ścieżkę dla prądów o sekwencji zerowej.

Yyn0 — prostsze, ale oferujące mniejsze tłumienie harmonicznych.

Krok 4 — Wybierz typ obudowy

Krok 5 — Sprawdź chłodzenie i obniżenie parametrów znamionowych

Standard: Powietrze naturalne (AN) — pełna wydajność znamionowa

Wymuszony obieg powietrza (AF): Dodaj wentylatory, aby uzyskać wydajność 140–150% — ale potwierdź u dostawcy

Obniżenie wartości znamionowych na wysokości: powyżej 1000 m należy zmniejszyć wydajność. Obniżenie wartości znamionowych w temperaturze otoczenia: powyżej 40°C, należy zmniejszyć wydajność.

Krok 6 — Sprawdź klasę izolacji

SCB10 wykorzystuje izolację klasy F (155°C) lub klasy H (180°C). Wyższa klasa temperaturowa oznacza lepszą odporność na przeciążenia i dłuższą żywotność termiczną.

Krok 7 — Sprawdź regulator temperatury

Nowoczesny transformator SCB10 zawiera regulator temperatury z:

Czujniki 3-przewodowe Pt100 zabudowane w uzwojeniach

Cyfrowy wyświetlacz temperatur uzwojeń

Wentylator uruchamia się/zatrzymuje przy zaprogramowanych progach

Wyjścia alarmowe i wyłączające (styki bezpotencjałowe)

Opcjonalna komunikacja RS485/Modbus

Ostatnie przemyślenia

Transformator suchy SCB10 reprezentuje specyficzną erę technologii transformatorów — generację, która zapewniła znacznie niższe straty, niższy poziom hałasu i wyższą niezawodność niż jego poprzednik SCB9. W tamtym czasie był to standard nowoczesnej dystrybucji energii w pomieszczeniach zamkniętych.

Pozostaje to obecnie solidny wybór w wielu zastosowaniach — zwłaszcza w przypadku projektów, w których liczy się budżet. Podczas gdy modele SCB11, SCB13 i SCB18 o wyższej wydajności oferują teraz jeszcze niższe straty, SCB10 w dalszym ciągu spełnia aktualne standardy i zapewnia niezawodną i bezpieczną obsługę niezliczonych budynków na całym świecie.

Jeśli instalujesz transformator w budynku komercyjnym, szpitalu, centrum danych lub w dowolnym miejscu, gdzie bezpieczeństwo przeciwpożarowe i kwestie ochrony środowiska są najważniejsze, prawdopodobnie wymagany będzie transformator suchy. SCB10 oferuje właściwą równowagę bezpieczeństwa, wydajności i opłacalności w wielu z tych zastosowań.

Nie ma w nim oleju, który mógłby wyciekać, palić się lub rozlewać. Nie wymaga okresowych testów oleju. Nie wymaga sklepienia ognioodpornego. Po prostu tam stoi i spokojnie wykonuje swoją pracę rok po roku. Czysta, bezpieczna i niezawodna moc — dokładnie tam, gdzie jej potrzebujesz.
