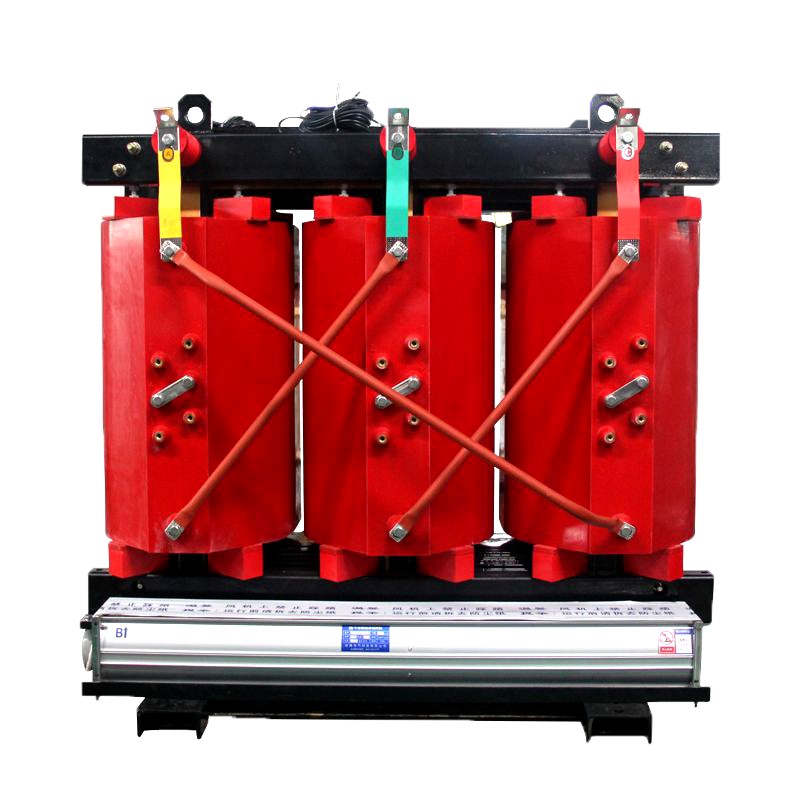

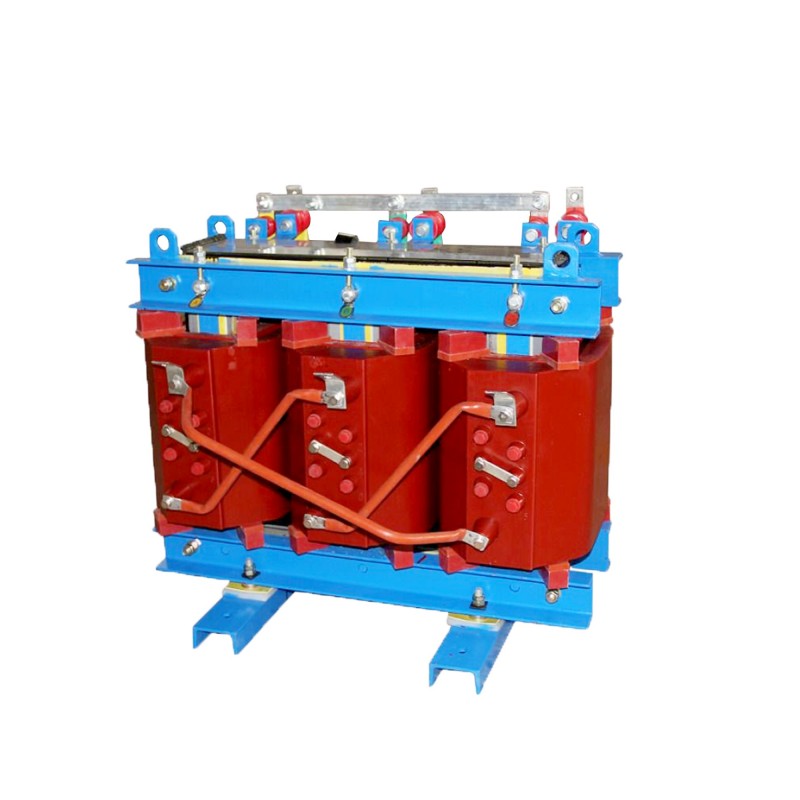

Transformator suchy SCB10

Transformator suchy SCB10 to nowy produkt opracowany przez Yibaling, niezawodną fabrykę w Chinach. Konstrukcja rdzenia polega na wylaniu wysokiej jakości żywicy epoksydowej w środowisku próżniowym, a następnie jej utwardzeniu, całkowicie uszczelniając uzwojenia, tworząc solidną, odporną na wilgoć, ognioodporną i bezobsługową jednostkę izolacyjną.

Dzięki temu jest trudnopalny, ognioodporny, przeciwwybuchowy, bezobsługowy i ma niewielkie rozmiary. Transformator suchy SCB10 można zainstalować bezpośrednio w centrum obciążenia.

Jednocześnie nasz naukowy proces zalewania sprawia, że ​​lokalne wyładowanie transformatora jest mniejsze, przy niskim poziomie hałasu i dużej zdolności rozpraszania ciepła.

Jako transformator suchy w ogóle nie wykorzystuje palnego oleju mineralnego, co zasadniczo eliminuje ryzyko pożaru, eksplozji i zanieczyszczenia wyciekami.

Właściwości ognioodporne i samogasnące umożliwiają instalację bezpośrednio w centrum załadunku, na przykład w wieżowcach, metrze, szpitalach, centrach danych itp., które mają niezwykle rygorystyczne wymagania przeciwpożarowe.

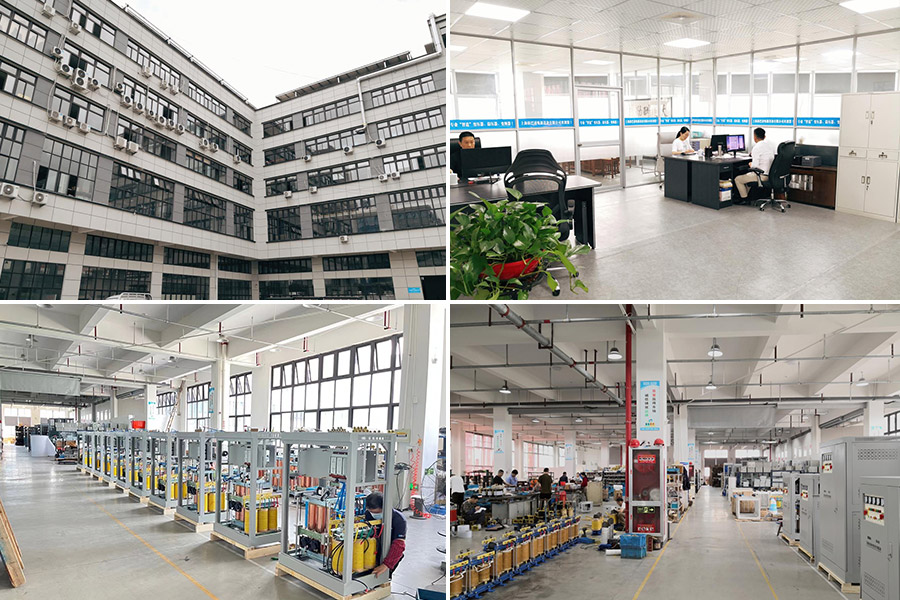

Profil firmy

Materiały podstawowe

Rdzeń transformatora suchego SCB10 wykonany jest z importowanych wysokiej jakości blach ze stali krzemowej walcowanej na zimno (zwykle o wysokiej przenikalności magnetycznej, takich jak 30ZH120).

Unikalna konstrukcja ze stopniowanym szwem o pełnym nachyleniu może zminimalizować opór magnetyczny i straty prądu wirowego w obwodzie magnetycznym, skutecznie redukując prąd jałowy i hałas roboczy.

Powierzchnia rdzenia jest szczelnie otoczona żywicą epoksydową. Proces ten spełnia nie tylko funkcję zabezpieczania przed wilgocią i rdzą, ale także znacznie zmniejsza hałas generowany przez drgania rdzenia i zapobiega przedostawaniu się ciał obcych.

Jeśli chodzi o konstrukcję uzwojenia, transformator suchy SCB10 ma ulepszoną konstrukcję. Wewnętrzne i zewnętrzne ściany wężownicy są wypełnione i podparte płytami siatkowymi z epoksydowego włókna szklanego o wysokiej wytrzymałości (FRP). Konstrukcja ta mocno łączy korpus odlewany z żywicy i przewodnik w całość o wysokiej wytrzymałości mechanicznej.

Produkt ten znacznie zwiększa elektryczną oporność dynamiczną zwarcia i udarność cewki, zapewniając, że cewka nie odkształca się ani nie przesuwa pod wpływem ekstremalnego prądu, zasadniczo osiągając pewność, że cewka nigdy nie pęknie.

Ta zaleta konstrukcyjna bezpośrednio przekłada się na długoterminową wartość dla użytkowników: niemal eliminuje ryzyko awarii spowodowane luźnymi uzwojeniami lub pękaniem izolacji, umożliwiając transformatorowi suchemu SCB10 naprawdę osiągnięcie bezobsługowej pracy przez cały cykl życia, znacznie zmniejszając potencjalne koszty konserwacji i straty produkcyjne spowodowane nieoczekiwanymi przestojami dla klientów.

Informacje o produkcie

Często zadawane pytania

P: Jaka jest główna różnica między transformatorami suchymi SCB10 a transformatorami zanurzonymi w oleju? Jak mam wybrać?

Odp.: Podstawowa różnica polega na izolacji i medium chłodzącym.

Transformator suchy SCB10: Uzwojenia są odlane z żywicy epoksydowej i chłodzone powietrzem. Do jego zalet należy bezpieczeństwo i ochrona przeciwpożarowa (bez oleju, nadaje się do stosowania w pomieszczeniach zamkniętych i obszarach gęsto zaludnionych), ochrona środowiska i bezobsługowość (brak ryzyka wycieku oleju, brak konieczności konserwacji oleju) oraz elastyczny montaż.

Transformator zanurzony w oleju: Wykorzystuje olej izolacyjny jako środek izolacyjny i chłodzący. Jego zaletami są dobre odprowadzanie ciepła, duża odporność na przeciążenia i niższy koszt, ale wymaga obiektów przeciwpożarowych i regularnej konserwacji oleju. Zwykle stosuje się go w podstacjach zewnętrznych lub niezależnych.

Jak wybrać:

Wybierz transformator suchy (SCB): Gdy transformator musi być zainstalowany wewnątrz budynków (takich jak piwnice, piętra), centra danych, metro, szpitale, centra handlowe itp., gdzie bezwzględnie wymagane są bezpieczeństwo przeciwpożarowe i ochrona.

Wybierz transformator zanurzony w oleju: Gdy transformator jest zainstalowany na zewnątrz lub w niezależnej podstacji, gdy początkowy koszt inwestycji jest wrażliwy i istnieje wystarczająca przestrzeń środowiskowa oraz pełne środki ochrony przeciwpożarowej.

P: Czy transformator suchy SCB10 można zainstalować bezpośrednio w pomieszczeniu? Jakie są wymagania środowiskowe?

Odp.: Tak, jest to jedna z podstawowych zalet transformatora suchego SCB10. Aby jednak zapewnić jego żywotność, muszą zostać spełnione podstawowe warunki środowiskowe:

Czystość: Środowisko powinno być stosunkowo czyste, unikając przewodzącego pyłu metalicznego i silnego pyłu włóknistego.

Wilgotność: Wilgotność względna powietrza powinna wynosić ≤ 90% i nie powinna występować kondensacja. W wilgotnych środowiskach, takich jak piwnice, należy zapewnić wentylację lub urządzenie osuszające.

Wentylacja i odprowadzanie ciepła: Pomieszczenie transformatora musi mieć dobrą wentylację, a wokół niego należy przewidzieć wystarczające kanały odprowadzające ciepło (zwykle ≥ 0,5 metra) (zgodnie z wymaganiami produktu). Surowo zabrania się zamykania na małej przestrzeni.

Zapobieganie pożarom: Chociaż jest samozapalny, powinien być instalowany w przeznaczonym do tego pomieszczeniu transformatorowym, spełniającym wymogi bezpieczeństwa przeciwpożarowego.
