Transformator suchy SCB13

Zhejiang Yibaling Power Equipment Co., Ltd. jest jednym z głównych producentów i dostawców transformatorów suchych SCB13 w Chinach. Nasze transformatory cieszą się dużym uznaniem klientów i rozszerzyli swój rynek nie tylko w Chinach, ale także na kraje takie jak Europa i Ameryka. Z niecierpliwością czekamy na zostanie Twoim dostawcą w Chinach.

Wyślij zapytanie

Opis produktu

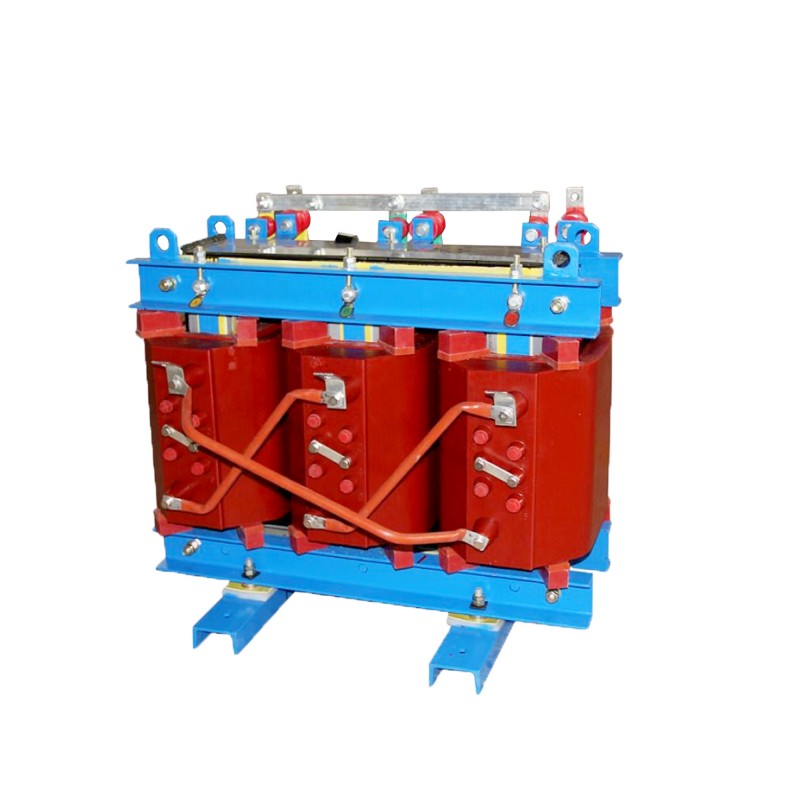

Transformator suchy izolowany żywicą SCB13 firmy Yibaling Company, jak wskazano w jego modelu, ma literę „S” dla trzech faz, „C” dla solidnej konstrukcji izolacyjnej wykonanej z odlewu żywicznego i „B” dla uzwojenia wykonanego w technologii foliowej.

Wnętrze izolowanego żywicą transformatora suchego SCB13 wykorzystuje wysokiej jakości blachy ze stali krzemowej, a część zewnętrzna jest formowana poprzez próżniowe odlewanie żywicy. Taka konstrukcja nie tylko skutkuje stosunkowo niskimi stratami w stanie jałowym i obciążeniowym podczas pracy, ale także pozwala zaoszczędzić znaczną ilość energii elektrycznej w dłuższej perspektywie, co czyni ją wysoce ekonomiczną.

Jednocześnie jest ognioodporny i odporny na wilgoć, nie wymaga prawie żadnej codziennej konserwacji, ma długą żywotność, jest bezpieczny i przyjazny dla środowiska, dzięki czemu produkt można instalować bezpośrednio w obszarach o skoncentrowanym obciążeniu elektrycznym bez konieczności stosowania dodatkowej dedykowanej podstacji, co jest bardzo wygodne.

Profil firmy

Materiały podstawowe

System materiałów rdzenia transformatora suchego SCB13 stanowi fizyczną podstawę do osiągnięcia najwyższej w kraju efektywności energetycznej (13 sprawności) i wysokiej niezawodności. Cały system jest precyzyjnie skonstruowany w oparciu o dwa główne cele, czyli ekstremalną oszczędność energii i solidną izolację.

Rdzeńmuszą wykorzystywać wyjątkowo wysokiej jakości blachy ze stali krzemowej walcowanej na zimno (takie jak 30ZH120 lub jeszcze lepszy gatunek 27), a dzięki stopniowemu laminowaniu i precyzyjnemu przetwarzaniu straty na biegu jałowym są zredukowane do minimum, co jest czynnikiem decydującym o spełnieniu progu efektywności energetycznej.

Uzwojenie zamiast tradycyjnego drutu emaliowanego wykorzystuje folię z miedzi beztlenowej o wysokiej przewodności, znacznie zmniejszając straty obciążenia dzięki większej powierzchni rozpraszania ciepła i lepszej charakterystyce prądów wirowych oraz zapewniając odporność na zwarcia.
Folia miedziana i międzywarstwowe materiały izolacyjnesą umieszczane w środowisku o wysokiej próżni i całkowicie odlane z wysokiej jakości żywicy epoksydowej klasy H o niskiej lepkości i wysokiej przewodności cieplnej. Po utwardzeniu powstaje odporny na wilgoć, pyłoszczelny, pękający i zintegrowany z przewodnikiem sztywny izolator, który stanowi rdzeń zapewniający długotrwałą bezobsługową pracę transformatora suchego SCB13.

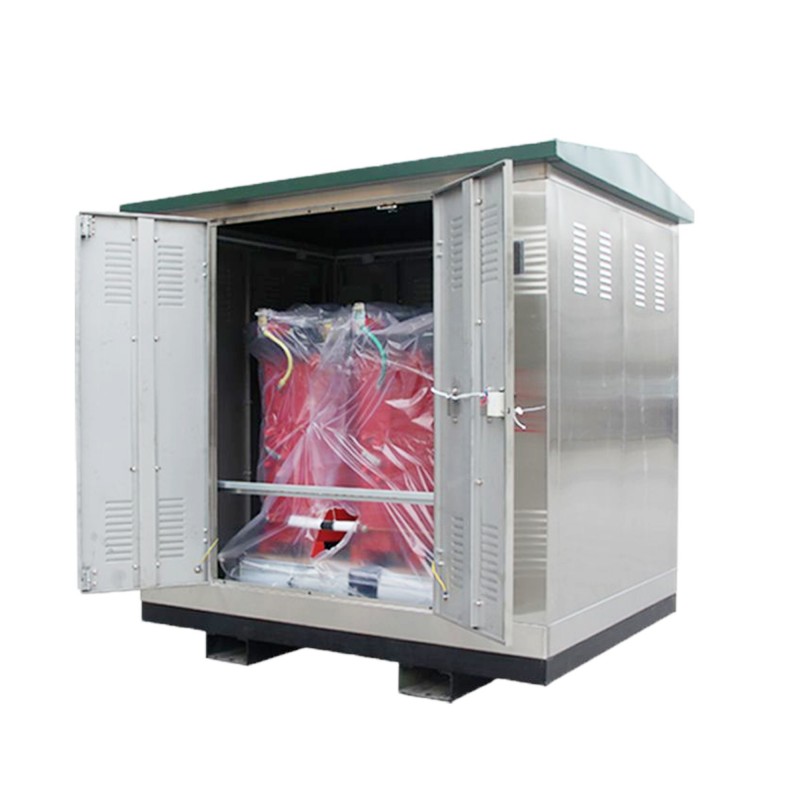

Dodatkowo odporne na wysokie temperatury elementy izolacyjne DMC, inteligentne systemy kontroli temperatury (czujniki Pt100) oraz wysokiej jakości płaszcze z blachy stalowej stanowią razem system pomocniczy zapewniający jego stabilną pracę.

Informacje o produkcie

Pojemność znamionowa	Długość	Szerokość	Wysokość	Waga (waga całkowita)
KVA	mm	mm	mm	Kg
30	590	500	640	270
50	620	550	670	360
80	680	580	710	510
100	720	600	720	570
125	860	650	850	600
160	900	710	890	730
200	940	750	980	850
250	960	770	1030	980
315	1020	790	1060	1130
400	1060	880	1100	1330
500	1080	900	1160	1480
630	1200	920	1150	1580
800	1260	920	1260	1910
1000	1320	940	1300	2260
1250	1380	950	1380	2660
1600	1460	1120	1490	3180
2000	1490	1120	1620	3600
2500	1520	1120	1760	4220
3150	1600	1120	1860	5000
4000	1680	1120	2150	6300

Informacje o produkcie

P: Co to jest transformator suchy?

Odp.: Transformator suchy to transformator elektryczny, w którym do izolacji między uzwojeniami a rdzeniem wykorzystuje się stałe materiały izolacyjne zamiast cieczy, takiej jak olej.

P: Jak działa transformator suchy SCB13?

Odpowiedź: Działa na zasadzie indukcji elektromagnetycznej, gdzie prąd przemienny w uzwojeniu pierwotnym indukuje pole magnetyczne, które z kolei indukuje prąd w uzwojeniu wtórnym.

P: Jakie są zalety stosowania transformatora suchego SCB13?

Odp.: Transformatory suche SCB13 są bezpieczniejsze pod względem ryzyka pożaru, łatwiejsze w utrzymaniu, mogą być bardziej kompaktowe i nadają się do użytku w pomieszczeniach zamkniętych, gdzie olej nie jest pożądany.

P: Czy transformatory suche SCB13 można stosować na zewnątrz?

Odp.: Tak, są przeznaczone do użytku na zewnątrz i mają obudowy odporne na warunki atmosferyczne.

P: Czy transformatory suche poradzą sobie ze zmiennymi obciążeniami?

Odp.: Większość transformatorów suchych jest zaprojektowana do obsługi różnych obciążeń w ramach ich wartości znamionowych, chociaż nagłe, duże zmiany obciążenia mogą mieć wpływ na wydajność i żywotność.

P: Czy istnieją jakieś specjalne uwagi dotyczące instalacji transformatora suchego?

Odpowiedź: Tak, należy wziąć pod uwagę wentylację, wymagania dotyczące prześwitu, uziemienie i zgodność z lokalnymi przepisami budowlanymi i normami elektrycznymi.

P: Jaki jest wpływ temperatury na wydajność transformatora suchego SCB13?

Odp.: Wysokie temperatury mogą zmniejszyć wydajność i zwiększyć ryzyko awarii. Aby utrzymać optymalną temperaturę pracy, konieczne jest odpowiednie chłodzenie i wentylacja.
