Wyzwania związane z „miękkim startem” w przypadku sprzętu ciężkiego?

W branżach takich jak górnictwo, materiały budowlane, metalurgia i inżynieria chemiczna istnieje rodzaj sprzętu „trudnego w obsłudze”:

Wytrzymałe przenośniki taśmowe, wciągniki, kruszarki i duże wentylatory.

Urządzenia te mają wspólny problem: niezwykle trudne uruchomienie.

Podczas uruchamiania silnika chwilowy prąd wzrasta do 6-8 razy wartości znamionowej, powodując obniżenie napięcia sieciowego. Pasek napędowy skrzypi pod napięciem, a przekładnie redukcyjne wytrzymują ogromny moment obrotowy. Zanim sprzęt w ogóle zacznie działać, ulega uszkodzeniu.

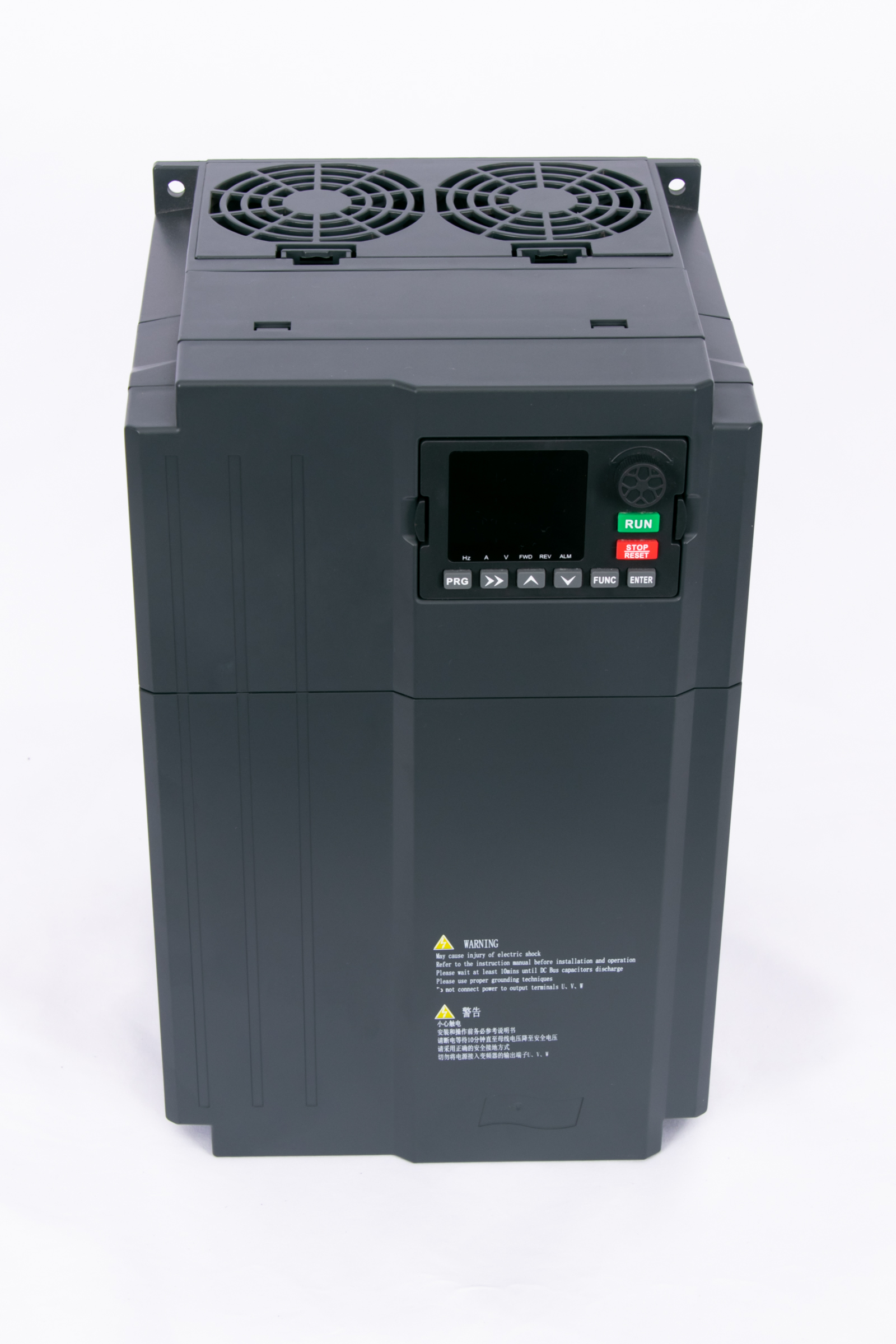

Wektorowe przetwornice częstotliwości o dużej wytrzymałościzostały specjalnie zaprojektowane, aby rozwiązać ten problem.

Jakie problemy rozwiązują?

Zwykłe przetwornice częstotliwości mogą regulować prędkość, ale są nieodpowiednie w przypadku rozruchów o dużym obciążeniu. Albo brakuje im wystarczającego momentu obrotowego, aby obrócić silnik, albo wyłączają się z powodu wahań obciążenia po uruchomieniu.

Podstawowe możliwości wektorowych przetwornic częstotliwości Yibaling o dużej wytrzymałości

Wysoki moment obrotowy o niskiej częstotliwości: zapewnia ponad 150% znamionowego momentu obrotowego przy prędkościach tak niskich jak 0,5 Hz. Sprzęt uruchamia się z pełną mocą, bez przestojów.

Silna zdolność przeciążeniowa

Obsługuje nagłe zmiany obciążenia bez zgłaszania błędu. Kruszarka zacina się na skale? Przenośnik taśmowy rusza pod górę z pełnym ładunkiem? Po prostu chrząka i idzie dalej.

Płynny start/stop

Czas rampy można rozciągnąć od zera aż do godziny. Żadnego szarpnięcia, żadnego szoku. Paski nie pękają, zęby przekładni nie pękają.

Synchronizacja master-slave

Kiedy masz dwa silniki napędzające tę samą maszynę – jak długi przenośnik taśmowy z silnikiem czołowym i silnikiem tylnym – to urządzenie utrzymuje ich obciążenia w równowadze. W granicach 5% różnicy. Koniec z poceniem się jednego silnika podczas jazdy na drugim biegu.

W skrócie: każdy sprzęt, który trudno uruchomić, jest pod dużym obciążeniem lub jest wrażliwy na wstrząsy, jest idealnym rozwiązaniem.

Siła techniczna

Yibaling wektorowe przetwornice częstotliwości o dużej wytrzymałościto nie tylko „generyczne konwertery z nową obudową”. Kluczowe dane techniczne:

Technologia sterowania wektorowego: Prawdziwe sterowanie wektorowe w pętli zamkniętej/otwartej (nie proste sterowanie V/F), precyzyjna regulacja strumienia i momentu obrotowego silnika.

Wysoki moment obrotowy o niskiej częstotliwości: 150% znamionowego momentu obrotowego przy 0,5 Hz do rozruchu przy dużych obciążeniach bez przeciągnięcia.

Przeciążalność: 150% prądu znamionowego przez 60 sekund, 200% prądu znamionowego przez 3 sekundy (w zależności od modelu) w celu obsługi nagłych zmian obciążenia.

Synchronizacja master-slave: Światłowodowa/szybka sieć komunikacyjna do równoważenia mocy wielu konwerterów (błąd ≤5%).

Kompleksowa ochrona: przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, nadmierna temperatura, ochrona przed utknięciem silnika itp.

Interfejsy komunikacyjne: Standard RS485 (Modbus); opcjonalnie Profinet, EtherNet/IP dla łatwej integracji centralnego sterowania.

Komponenty najwyższej jakości: reaktory z czystej miedzi, wysokiej jakości moduły IGBT i trzyodporna powłoka, zaprojektowane do długotrwałej pracy w ciężkich warunkach.

DlaczegoSprzęt o dużej wytrzymałości wymaga konwerterów wektorowych

W zwykłych przetwornicach sterujących V/F występuje nadmierny spadek napięcia przy niskich częstotliwościach, co skutkuje niewystarczającym momentem obrotowym. Powodują osłabienie przy niskiej prędkości i zatrzymanie rozruchu w zastosowaniach o dużym obciążeniu.

Sterowanie wektorowe jest inne: dzieli prąd silnika na dwie składowe — prąd magnesujący (generuje pole magnetyczne, „szkielet”) i prąd momentu obrotowego (generuje moment obrotowy, „mięsień”). Są one regulowane niezależnie, utrzymując wystarczającą „siłę mięśniową” nawet przy niskich prędkościach.

Sprawa ze świata rzeczywistego

W zakładzie przerobu węgla zastosowano przenośnik taśmowy o długości ponad 1 km, poruszający się na znacznym spadku wzniesienia, często wymagającym ciężkiego rozruchu pod górę. Poprzedni konwerter często zawieszał się lub wyłączał z powodu przeciążenia.

Po przejściu na wysokowydajną przetwornicę wektorową Yibaling:

Zwiększanie momentu obrotowego o niskiej częstotliwości – wybierane w ustawieniach dostosowanych do rzeczywistego obciążenia

Synchronizacja master-slave – sprawia, że ​​silniki czołowe i ogonowe współpracują ze sobą, a nie przeciwko sobie

Co się zmieniło?

Pas uruchamia się za każdym razem, nawet pod górę przy pełnym obciążeniu. Nigdy więcej zwlekania, nigdy więcej „ponownych prób”.

Napięcie paska spadło o około 30%. Mniejszy uciąg oznacza, że ​​koła napinające i rolki wytrzymują dłużej.

Prąd pozostaje stały. Obydwa silniki dzielą się pracą po równo — nie ma już więcej sytuacji, w której jeden silnik sam się zabija, podczas gdy drugi toczy się na biegu jałowym.

Jeden z operatorów ujął to w ten sposób:

„Wcześniej za każdym razem, gdy naciskałem przycisk Start, wstrzymywałem oddech. Teraz? Po prostu go naciskam. Maszyna robi swoje”.

Wybierając jeden z nich, należy wziąć pod uwagę kilka rzeczy

Dopasowanie mocy – dopasuj przetwornicę do silnika. W przypadku ciężkich prac wybierz rozmiar większy. Podziękujesz sobie później.

Rodzaj obciążenia – czy jest to stały moment obrotowy (przenośniki, wciągniki) czy zmienny moment obrotowy (wentylatory, pompy)? Potrzebują innego myślenia.

Częstotliwość uruchamiania – jeśli zaczynasz i kończysz przez cały dzień, zostaw sobie pewien margines.

Środowisko – gorąco, zakurzone, mokre? Wybierz odpowiedni stopień ochrony.

Precyzja sterowania – czy naprawdę potrzebujesz pętli zamkniętej i enkodera? Czasami tak. Czasami jest to dodatkowy koszt, którego nie potrzebujesz.
