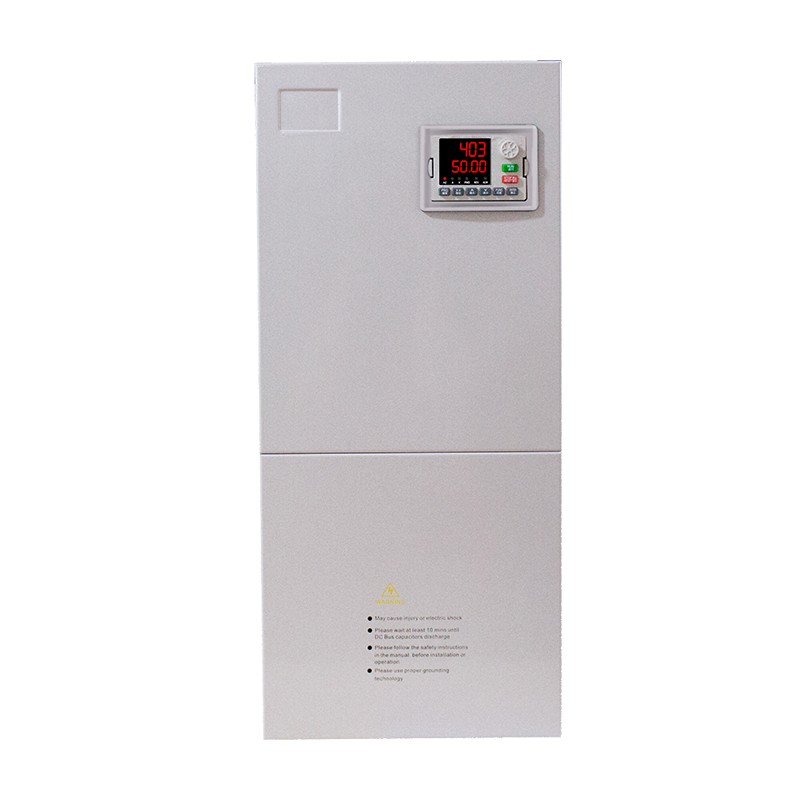

Specjalna przetwornica częstotliwości dla wentylatorów i pomp

Zhejiang Yibaling Power Supply Equipment Co., Ltd. jest jedną z dużych fabryk w Chinach specjalizującą się w specjalnych przetwornicach częstotliwości do wentylatorów i pomp. Nasz zakład działa w tej branży od wielu lat, a produkowane przez nas przetwornice częstotliwości specjalne charakteryzują się nie tylko wysoką jakością, ale także konkurencyjnymi cenami. Zapraszamy do zakupu wysokiej jakości produktu z naszej fabryki.

Wyślij zapytanie

Opis produktu

Specjalna przetwornica częstotliwości Yibaling do wentylatorów i pomp to urządzenie sterujące mocą, które zostało głęboko zoptymalizowane w oparciu o charakterystykę wentylatorów i pomp. Precyzyjnie kontroluje objętość powietrza lub natężenie przepływu, inteligentnie regulując prędkość silnika.
Specjalna przetwornica częstotliwości dla wentylatorów i pomp polega na przekształceniu tradycyjnego trybu zgrubnego sterowania z dławieniem zaworu/przegrody w wyrafinowany, energooszczędny tryb pracy z regulacją prędkości w oparciu o zapotrzebowanie.
Ten typ przetwornicy częstotliwości jest wyposażony w specjalne funkcje odpowiednie dla wentylatorów i pomp, takie jak liniowe lub kwadratowe krzywe V/F, funkcje uśpienia i budzenia, automatyczne działanie w trybie oszczędzania energii oraz sterowanie cyklem wielu pomp itp.
Dzięki temu wyjątkowo dobrze sprawdza się w instalacjach HVAC (ogrzewanie, wentylacja i klimatyzacja), wodociągach, oczyszczalniach ścieków, chłodnictwie przemysłowym i innych.
W porównaniu do przetwornic częstotliwości ogólnego przeznaczenia, przetwornice specjalne mogą skuteczniej zmniejszać zużycie energii przez takie obciążenia podczas pracy przy częściowym obciążeniu, osiągając znaczne efekty w zakresie oszczędności energii (zwykle do 20%-50%), przy jednoczesnej redukcji wstrząsów mechanicznych, wydłużeniu żywotności sprzętu oraz zwiększeniu poziomu automatyzacji systemu i elastyczności sterowania.

Profil firmy

Special Frequency Converter for Fans and Pumps

Scenariusze zastosowań

Scenariusze zastosowań specjalnych przetwornic częstotliwości do wentylatorów i pomp skupiają się wokół dwóch głównych celów: precyzyjnej regulacji parametrów procesu, takich jak przepływ, ciśnienie i temperatura oraz znacznego zmniejszenia zużycia energii.
Każde obciążenie wentylatorów i pomp, które wymaga regulacji wydajności mediów płynnych poprzez zmianę prędkości silnika i dążenie do sterowania automatyką i poprawy efektywności energetycznej, jest naturalnym scenariuszem zastosowania specjalnej przetwornicy częstotliwości. Poniżej przedstawiono kilka typowych obszarów zastosowań:

1. Systemy centralnej klimatyzacji

Jest to najbardziej typowe zastosowanie specjalnej przetwornicy częstotliwości do wentylatorów i pomp, w budynkach użyteczności publicznej i obiektach komercyjnych. Reguluje prędkość obrotową pomp chłodzących, pomp wody lodowej i wentylatorów chłodni kominowych, aby dynamicznie dopasować się do zmian obciążenia, zastępując nieefektywne zawory i dławienie drzwi wentylacyjnych, osiągając do 30%-50% oszczędności energii i poprawiając komfort kontroli temperatury.

2. Miejskie zaopatrzenie w wodę i oczyszczanie ścieków

W tym obszarze specjalna przetwornica częstotliwości napędza pompy wodociągowe, pompy wspomagające i dmuchawy napowietrzające, aby zapewnić dostarczanie wody pod stałym ciśnieniem i precyzyjne napowietrzanie w oparciu o rozpuszczony tlen (DO), zapewniając jakość wody przy jednoczesnym znacznym zmniejszeniu zużycia energii.

3. Przemysłowe procesy produkcyjne

Tak jak w przemyśle chemicznym i metalurgicznym, specjalna przetwornica częstotliwości służy do sterowania pompami i wentylatorami w procesie produkcyjnym, precyzyjnie regulując parametry procesu w celu stabilizacji jakości produktu.

4. Scenariusze specjalne

W przypadku nawadniania rolnictwa, centralnego ogrzewania i innych specjalnych scenariuszy, takich jak kopalnie i statki, nasz produkt zapewnia ochronę zasobów i niezawodne działanie systemu poprzez dostosowanie w razie potrzeby.

Rdzeń specjalnej przetwornicy częstotliwości do wentylatorów i pomp

Rdzeń	Podstawowy komponent	Funkcje i cechy konstrukcyjne
Główny obwód konwersji mocy	jednostka prostująca	Zamień prąd przemienny na prąd stały. Modele ze średniej i wyższej półki wykorzystują do prostowania IGBT, który umożliwia osiągnięcie wysokiego współczynnika mocy (>0,95) i niskich harmonicznych.
	Autobus DC	Składa się z grupy kondensatorów elektrolitycznych i rezystora wyrównującego napięcie/bocznikowego i służy do magazynowania i filtrowania energii. Pojemność pojemnościowa i poziom odporności temperaturowej tego komponentu mają bezpośredni wpływ na jego żywotność i niezawodność.
	Jednostka inwertera	Rdzeń rdzenia składa się z modułów IGBT i dedykowanych obwodów sterownika. Szybkość reakcji zabezpieczenia (na poziomie μs) obwodu sterownika jest kluczowa, ponieważ określa bezpieczeństwo IGBT.
Inteligentny rdzeń sterujący	główny kontroler	Zwykle stosuje się 32-bitowy procesor DSP lub wysokowydajny MCU, który odpowiada za uruchamianie algorytmów sterujących, przetwarzanie sygnałów i wykonywanie logiki zabezpieczającej.
	Obwód próbkowania sygnału	Precyzyjne czujniki prądu/napięcia Halla i czujniki temperatury zapewniają dokładne informacje zwrotne w czasie rzeczywistym na potrzeby sterowania.
Specjalistyczne algorytmy i moduły funkcjonalne	Zoptymalizowana krzywa sterowania V/F	Urządzenie jest wyposażone w krzywą V/F specjalnie zaprojektowaną dla charakterystyki obciążenia momentem kwadratowym spadku wentylatorów i pomp. Automatycznie zmniejsza napięcie podczas lekkich obciążeń, aby osiągnąć optymalną oszczędność energii.
	Wbudowany regulator PID	Funkcja podstawowa. Może bezpośrednio odbierać sygnały procesowe, takie jak ciśnienie, temperatura i przepływ (4-20 mA/0-10 V) i automatycznie regulować prędkość w pętli zamkniętej, eliminując potrzebę stosowania zewnętrznych przyrządów PID.
	Logika sterowania wieloma pompami	Wbudowany program umożliwia sterowanie cyklicznym miękkim startem od 2 do 8 pomp, a także sekwencyjne przełączanie i równoważenie zużycia. W ten sposób powstaje prawdziwie wielojednostkowa inteligentna przepompownia.

Informacje o produkcie

Model	Napięcie wejściowe	Napięcie wyjściowe	Moc	Model	OcenionoCurrent	GW Waga brutto (kg)	Wymiary (mm)	Rozmiar montażowy (mm)
760-G2.2-T4	380 V	380 V	2,2 kW	JE1	5.1	1.4	21295154	212*78
760-G4.0-T4	380 V	380 V	4,0 kW	JE1	8.5	1.5
760-G5.5-T4	380 V	380 V	5kW	JE1	13	1.5
760-G7.5-T4	380V\|C	380 V	7,5 kW	JE2	16	3.36	2401401805	230*129
760-G11-T4	380 V	380 V	11kW	JE2	24	3.42	2401401805	230*129
760-G15-T4	380 V	380 V	15kW	JE3	32	5.7	322205199	305*188
760-G18.5-T4	380 V	380 V	18,5 kW	JE3	36	5.82
760-G22-T4	380 Vc	380 V	22kW	JE3	44	6.72
760-G30-T4	380 V	380 V	30kW	JE3	58	6.66
760-G37-T4	380 V	380 V	37 kW	JE4	70	14.9	460230210	470*160
760-G45-T4	380 V	380 V	45 kW	JE4	90	15.04	460230210	470*160
760-G55-T4	380 V	380 V	55 kW	JE5	110	18	530270205	505*195
760-G75-T4	380 V	380 V	75 kW	JE5	152	18.12	530270205	505*195
760-G90-T4	380 V	380 V	90kw	JE6	172	38	650270290	630*145
760-G110-T4	380 V	380 V	110 kW	JE6	205	38
760-G132-T4	380 V	380 V	132 kW	JE6	253	39
760-G160-T4	380 V	380 V	160 kW	JE7	304	6	800310320	775*250
760-G185-T4	380 V	380 V	185 kW	JE7	334	52.5
760-G200-T4	380 V	380 V	200 kW	JE7	377	52.5
760-G220-T4	380 V	380 V	220 kW	JE8	426	72.8	800470320	775*360
760-G250-T4	380 V	380 V	250 kW	JE8	465	73.4
760-G285-T4	380 V	380 V	285 kW	JE8	520	74
