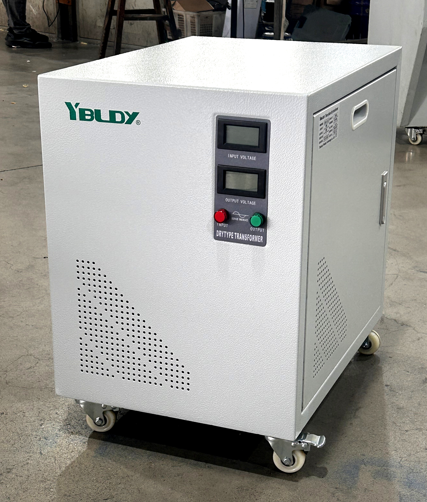

Do czego właściwie służy transformator izolujący SG?
Jedno słowo: izolować.
Nie ma bezpośredniego połączenia elektrycznego pomiędzy stroną wejściową (pierwotną) a stroną wyjściową (wtórną). Moc przeskakuje przez pole magnetyczne — bez użycia przewodów.
Daje to dwie rzeczywiste korzyści:
1. Bezpieczeństwo
Jeśli coś pójdzie nie tak po stronie pierwotnej – wyciek, przepięcie, złe uziemienie – to się skończy. Nie dociera do strony wtórnej. A kiedy dotkniesz obwodu wtórnego, nie będziesz podłączony do uziemienia sieci. Oznacza to znacznie mniejsze ryzyko szoku.
2. Czystsza moc
Większość śmieci w sieci – szumy o wysokiej częstotliwości, harmoniczne, skoki napięcia – jest blokowana przez transformator izolujący. To, co wychodzi na drugą stronę, jest po prostu czystsze. A czystsza moc oznacza, że Twój sprzęt działa stabilniej i mniej niestabilnie.
Nie jest przeznaczony do regulacji napięcia, ani nie jest jego głównym celem do transformacji napięcia (choć może pełnić tę funkcję). Jego podstawowym zadaniem jest izolacja.
Kluczowe aplikacje dlaTransformatory izolacyjne SG
| Scenariusz zastosowania | Rpowód wymagania izolacji |
| Przyrządy precyzyjne i sprzęt laboratoryjny | Zakłócenia sieci powodują wahania danych pomiarowych i zniekształcone wyniki eksperymentów |
| Urządzenia medyczne | Podstawowym wymaganiem jest wyjątkowo niski prąd upływowy, a izolacja jest niezbędna |
| PLC i przemysłowe systemy sterowania | Przeciwdziałanie zakłóceniom i zapobieganie nieprawidłowemu działaniu |
| Konserwacja Zasilacze i punkty serwisowe | Zapewnia iskrobezpieczeństwo w przypadku dotknięcia obwodów przez personel |
| Dopasowanie importowanego sprzętu | Sprzęt zagraniczny ma rygorystyczne wymagania dotyczące systemu uziemienia; izolacja poprawia kompatybilność |
| Systemy audio i wideo | Eliminuje szum prądu przemiennego powodowany przez pętle uziemienia |
Różnice pomiędzyTransformatory izolacyjne SGi Zwykłe Transformatory
| Element porównawczy | Zwykły transformator | Transformator separacyjny SG |
| Pierwotne-wtórne połączenie elektryczne | Istnieje (autotransformator) lub połączenie częściowe | W pełni izolowane, bez bezpośredniego połączenia |
| Poziom bezpieczeństwa | Standard | Wysoki (niski prąd upływowy, ochrona przed porażeniem prądem) |
| Możliwość przeciwdziałania zakłóceniom | Standard | Silny (tłumi zakłócenia w trybie wspólnym) |
| Scenariusze zastosowań | Ogólna dystrybucja mocy i transformacja napięcia | Precyzyjny sprzęt i bezpieczne zasilanie |
| Cena | Niżej | Nieco wyższe (więcej materiałów, bardziej rygorystyczne wykonanie) |
Transformator izolujący SG nie jest „wszechmocny”, ale jest niezastąpiony w scenariuszach wymagających zarówno bezpieczeństwa, jak i działania przeciwzakłóceniowego.
Charakterystyka techniczna: Prosty, ale solidny
Kluczowe cechyTransformatory izolacyjne SG:
Uzwojenia z czystej miedzi: doskonała przewodność, niskie wytwarzanie ciepła i długa żywotność. Uzwojenia aluminiowe kosztują mniej. Ale dla transformatora izolującego? Miedź jest bezpieczniejszym wyborem. Większa niezawodność na dłuższą metę.
Stal krzemowa o wysokiej przepuszczalności – Niskie straty, niski poziom hałasu, niski wzrost temperatury. Po prostu działa chłodniej i ciszej.
Pełna izolacja pierwotna wtórna – jest to prawdziwa izolacja, a nie autotransformator. Typowa klasa izolacji: klasa F (155°C) lub klasa H (180°C). Mnóstwo marginesu.
Ekran elektrostatyczny (opcjonalnie) – Warstwa folii miedzianej pomiędzy uzwojeniem pierwotnym i wtórnym, uziemiona. Jeszcze bardziej tłumi dźwięki o wysokiej częstotliwości. Warto dodać, jeśli w pobliżu znajdują się falowniki lub duże silniki.
Impregnacja próżniowa – Zwoje zanurzane są w lakierze pod próżnią i pod ciśnieniem. To uszczelnia je przed wilgocią, kurzem i wibracjami. Żadnych skrótów.
Obudowa metalowa – IP20 do IP54, Twój wybór. Wewnątrz lub na zewnątrz, wytrzyma.
Wybierając jeden z nich, należy wziąć pod uwagę kilka rzeczy
Wydajność (kVA) – zsumuj wszystkie obciążenia, a następnie dołącz kolejne 20–30%. Nie przycinaj go blisko.
Napięcie wejściowe/wyjściowe – czy napięcie wejściowe odpowiada wymaganiom Twojego sprzętu? Jeśli nie, transformator izolujący może wykonywać oba zadania: przekształcać i izolować.
Osłona czy nie – jeśli pracujesz w hałaśliwym otoczeniu (VFD, duże silniki, przekładnia RF), zaopatrz się w osłonę elektrostatyczną. Warto.
Dokąd to zmierza – w pomieszczeniu? IP20/IP22 jest w porządku. Na zewnątrz, mokro lub zakurzony? Wybierz IP54 lub wyższy.
Jednofazowa lub trójfazowa – całkowicie zależy od tego, co zasilasz. Nie zgaduj. Sprawdź swoje ładunki.
