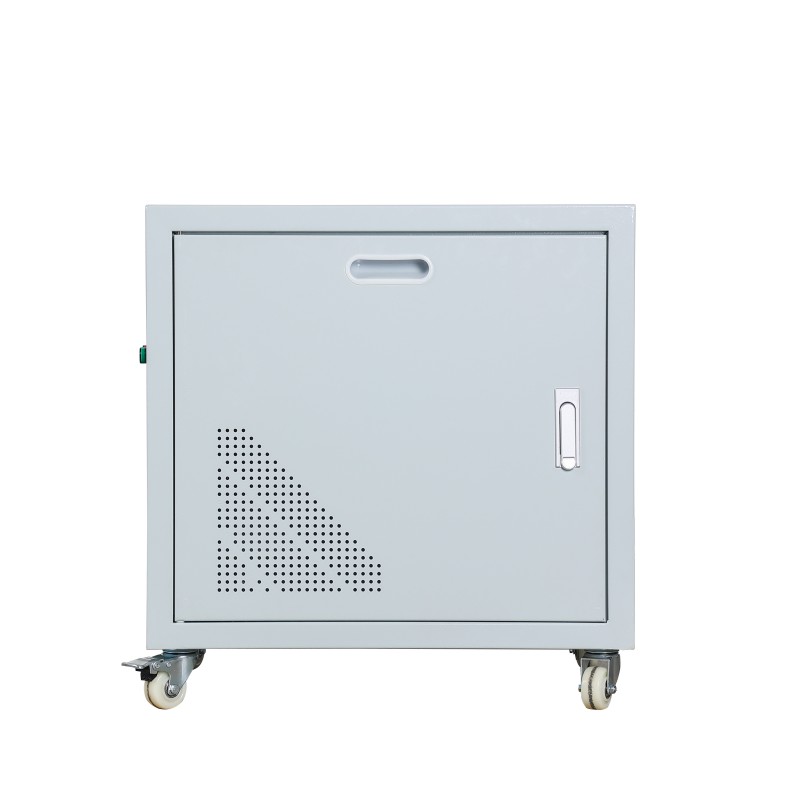

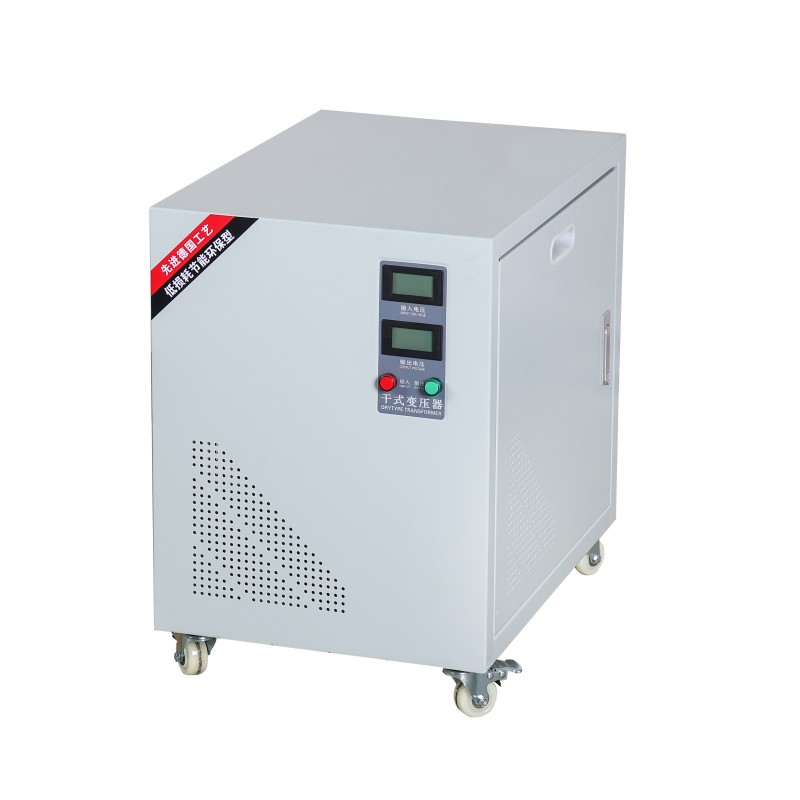

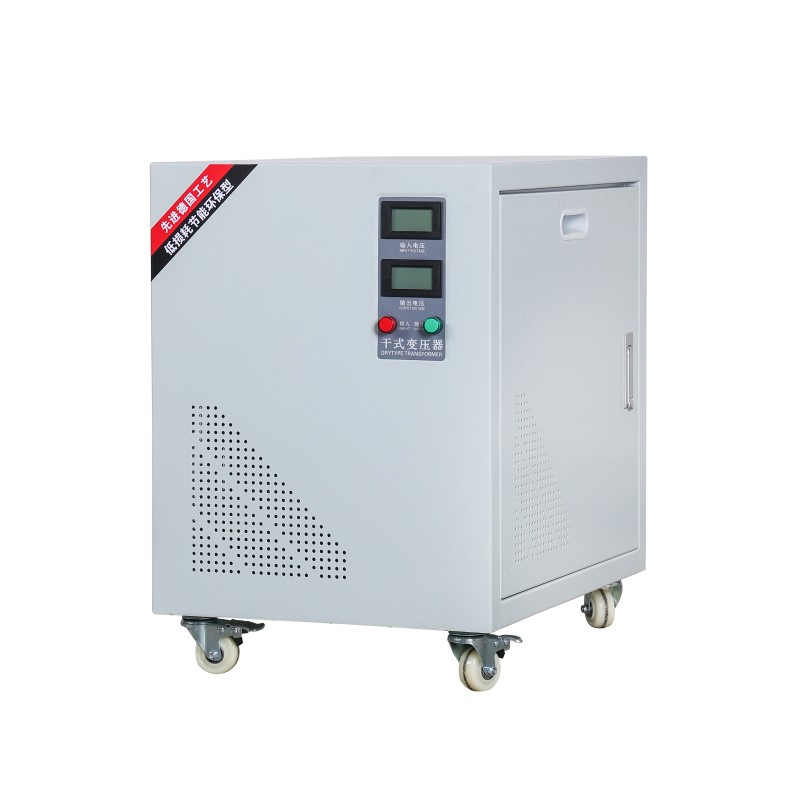

Transformator separacyjny SG

Transformator izolacyjny SG nadaje się do różnych obwodów prądu przemiennego pracujących w zakresie częstotliwości 50-60 Hz i napięciu znamionowym nie przekraczającym 660 V.

Aplikacje produktów

Dzięki wyjątkowej wydajności izolacji elektrycznej i niezawodności bezpieczeństwa, produkt Yibaling Factory jest szeroko stosowany w kilku krytycznych dziedzinach przemysłu.

Importowane wsparcie dla sprzętu precyzyjnego: Transformator izolujący SG zapewnia bezpieczną i kompatybilną izolację zasilania i konwersję napięcia dla zaawansowanego sprzętu z krajów o różnych systemach napięcia, skutecznie eliminując zakłócenia i ryzyko spowodowane potencjalnymi różnicami w potencjale elektrycznym.

Urządzenia prostownicze, przemienniki częstotliwości i systemy energoelektroniczne: Może osiągnąć izolację elektryczną pomiędzy obwodem głównym a obwodem sterującym, chroniąc wrażliwe komponenty i zwiększając zdolność systemu do zwalczania zakłóceń i bezpieczeństwo operacyjne.

Nasze niestandardowe rozwiązania

Wychodząc naprzeciw różnorodnym potrzebom użytkowników oferujemy wysoce elastyczne, dostosowane do indywidualnych potrzeb rozwiązania:

Elastyczne dostosowywanie napięcia: W oparciu o rzeczywiste wymagania, dostosowanie dowolnej rozsądnej kombinacji napięć wejściowych i wyjściowych umożliwia dostosowanie transformatora do różnych światowych standardów sieci.

Grupa połączeń i krany: Dostępnych jest wiele grup połączeń (takich jak Yyn0, Dyn11 itp.), a dodatkowe zaczepy regulujące napięcie po stronie wejściowej lub wyjściowej można dodać w celu wygodnego dostrajania i adaptacji napięcia.

Alokacja mocy uzwojeń: Transformator izolacyjny SG obsługuje konstrukcje z podwójnym lub wieloma uzwojeniami, przy czym pojemność każdego uzwojenia jest niezależnie alokowana, aby spełnić złożone wymagania dotyczące jednoczesnego zasilania wielu poziomów napięcia i obciążeń.

Drugorzędna konstrukcja specjalna: Dla obciążeń jednofazowych można zastosować niezależne uzwojenia wtórne jednofazowe;

W przypadku zastosowań w obwodach prostowniczych konstrukcję uzwojenia można zoptymalizować (np. poprzez dodanie uzwojeń przesuwających fazę, reaktorów równoważących itp.) w celu stłumienia harmonicznych i poprawy kształtu fali prądu.

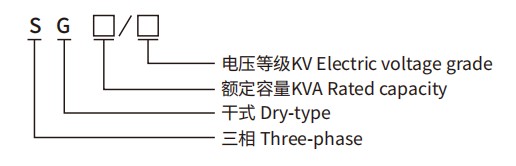

Model i jego znaczenie

Podstawowa zaleta

Na tle wielu podobnych produktów dostępnych na rynku, nasz transformator izolacyjny SG wyróżnia się tym, że od samego początku prowadziliśmy prace badawczo-rozwojowe. Yibaling stosuje systematyczne podejście i konsekwentnie stawia na niezawodność i trwałość w każdym aspekcie produktu.

W ramach specyficznej konstrukcji stosujemy trójwarstwowe ekranowanie elektromagnetyczne oraz system izolacji impregnowanej próżniowo. W rezultacie straty w stanie jałowym i obciążeniowym naszych produktów są od 20% do 30% niższe niż w przypadku niektórych gorszych produktów, a ponadto mają one dużą zdolność do krótkotrwałego przeciążenia.

Dla miejsc o szczególnie wysokich wymaganiach, takich jak szpitale i ekstremalne środowiska zewnętrzne, wykonaliśmy dedykowane optymalizacje:

Na przykład w przypadku transformatorów stosowanych w placówkach medycznych poprawiliśmy ich właściwości przeciwzakłóceniowe, aby zapewnić, że nawet w przypadku awarii w jednym punkcie możliwe będzie utrzymanie zasilania krytycznego sprzętu medycznego bez narażania pacjentów i personelu medycznego.

Od zakupu surowców po wysyłkę produktu, utrzymujemy ścisłą kontrolę na każdym etapie. Posiadamy dedykowane łańcuchy dostaw materiałów rdzeniowych, takich jak blachy ze stali krzemowej i druty miedziane, a każdy transformator przed opuszczeniem fabryki przechodzi rygorystyczne testy, w tym testy wyładowań niezupełnych.

W połączeniu z ponad 3000 rzeczywistych przypadków zastosowań nasz zespół inżynierów doskonale rozumie, gdzie mogą wystąpić problemy, i odpowiednio ulepszył projekt. Zapewniło to sprzętowi przewagę pod względem przeciwdziałania zakłóceniom i długoterminowych kosztów użytkowania.

Często zadawane pytania

P: Co to jest transformator izolujący SG? Czym różni się od zwykłego transformatora z autozłączem?

Odp.: Transformator izolujący SG jest transformatorem dwuuzwojeniowym. Uzwojenie pierwotne (wejściowe) i uzwojenie wtórne (wyjściowe) są od siebie odizolowane elektrycznie, bez bezpośredniego połączenia elektrycznego. Energia przekazywana jest poprzez indukcję elektromagnetyczną. Różni się to zasadniczo od transformatora z automatycznym sprzęganiem (gdzie wejście i wyjście dzielą część uzwojenia).

Kluczowe różnice:

Bezpieczeństwo: Transformator izolujący SG może skutecznie zapobiegać ryzyku naelektryzowania strony wtórnej w wyniku zwarcia doziemnego po stronie pierwotnej lub porażenia prądem, zapewniając większe bezpieczeństwo elektryczne.

Ochrona przed zakłóceniami: Transformator izolujący SG może blokować pętlę uziemienia, tłumić szumy w trybie wspólnym i zakłócenia o wysokiej częstotliwości oraz zapewniać czystsze zasilanie obciążenia.

Dopasowanie napięcia: Zapewnia głównie transformację napięcia i izolację galwaniczną i nie posiada funkcji automatycznej stabilizacji napięcia (chyba że zostanie dostosowany specjalny model).

P: Jakie kluczowe parametry należy wziąć pod uwagę przy wyborze transformatora izolującego SG?

Odp.: Podstawowe parametry obejmują:

Moc znamionowa (kVA): Wybierz w oparciu o całkowitą moc wszystkich obciążeń z pewnym marginesem (zalecane 20-30%).

Napięcie wejściowe/wyjściowe: Jasno określ napięcie sieciowe i wymagane napięcie sprzętu.

Częstotliwość (Hz): Seria SG jest zazwyczaj kompatybilna z częstotliwością 50/60 Hz.

Klasa izolacji: Określa odporność cieplną i długoterminową niezawodność pracy transformatora, popularne typy to klasa B, klasa F lub klasa H.

Grupa połączeń: Takie jak jednofazowe I/I, trójfazowe Dyn11 itp., muszą pasować do systemu.

Niestandardowe wymagania: Czy potrzebny jest kran, wielouzwojenie, specjalna warstwa ekranująca itp.
