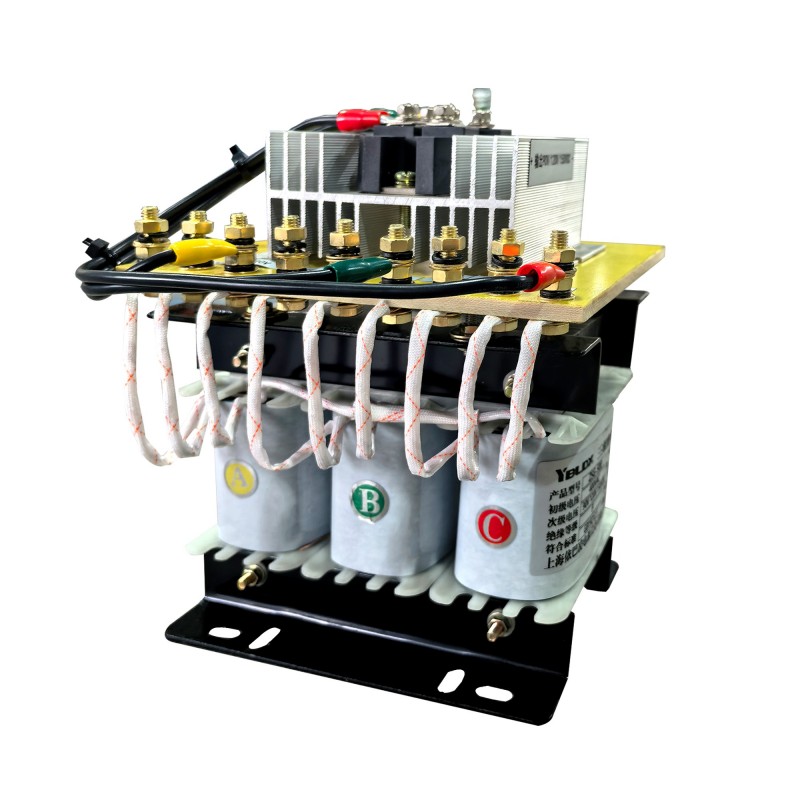

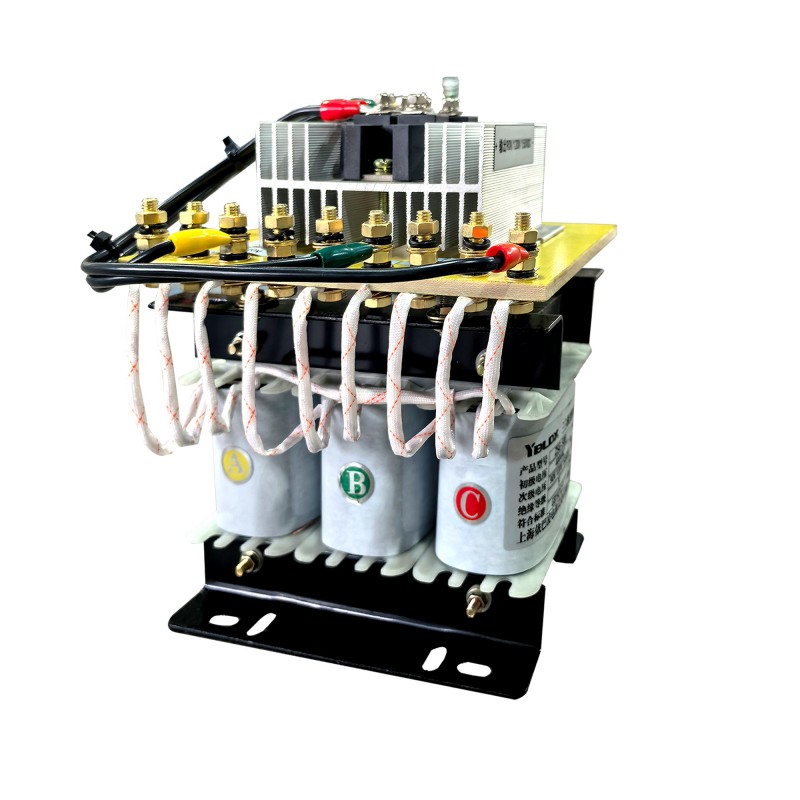

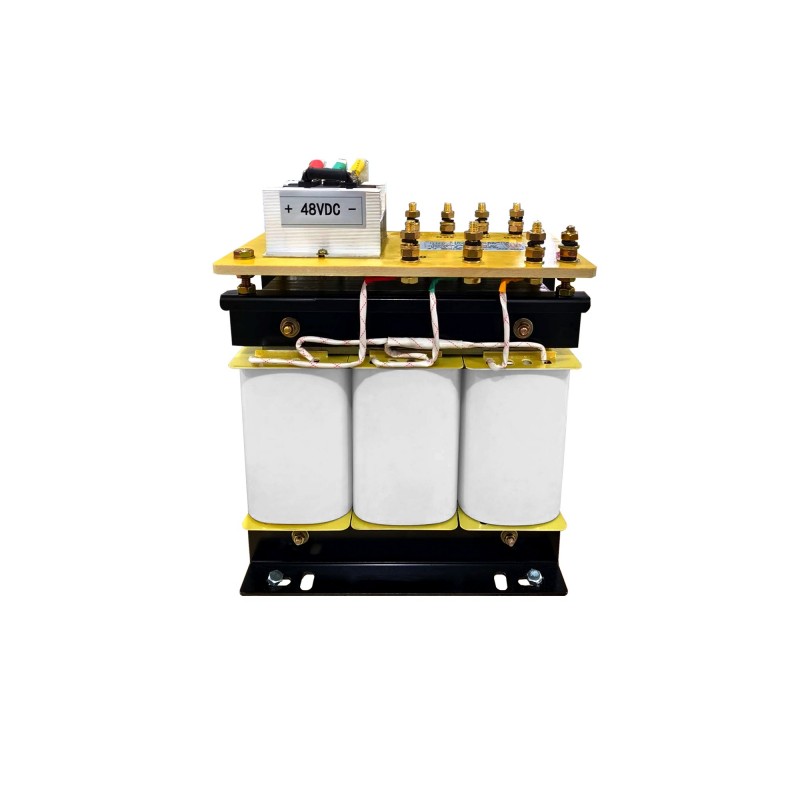

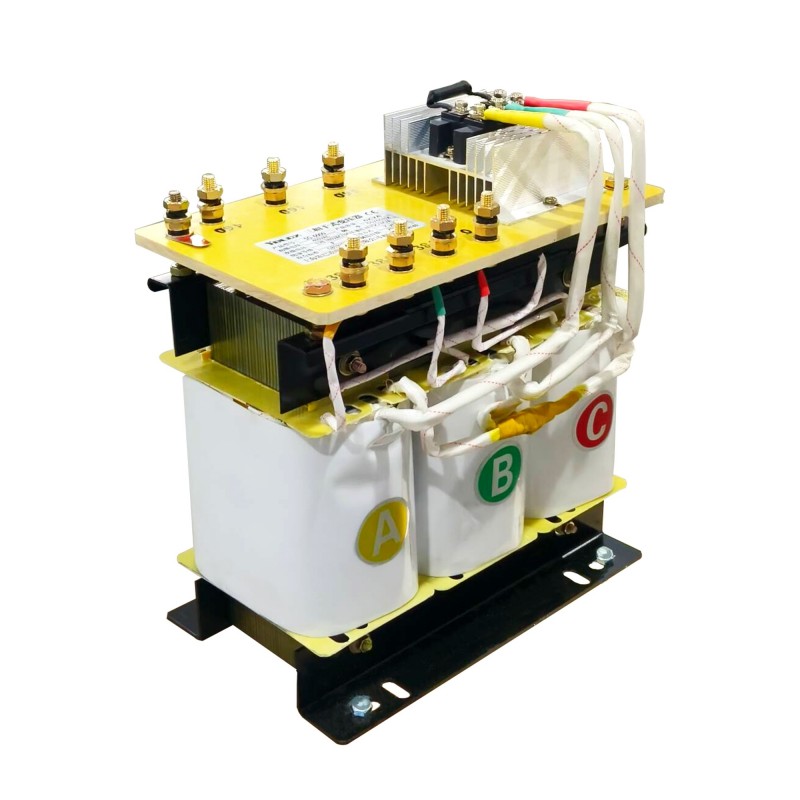

ZSG Trójfazowy transformator suchy

Trójfazowy transformator suchy ZSG jest urządzeniem przetwarzającym energię sieciową na moc wymaganą przez prostowniki i znajduje szerokie zastosowanie w różnych dziedzinach przemysłu. Jego główną funkcją jest konwersja prądu przemiennego na prąd stały, a transformator nadaje się do różnych scenariuszy zastosowań, w tym do ładowania akumulatorów, elektrolizy elektrochemicznej i ogólnych zasilaczy prostowników przemysłowych itp.

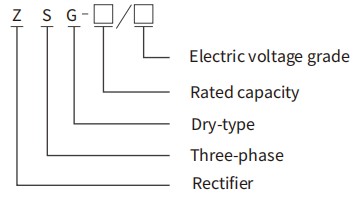

Numery modeli i ich znaczenie

Normalne warunki pracy

Aby zapewnić bezpieczną, stabilną i wydajną pracę trójfazowych transformatorów suchych ZSG w przewidzianym okresie użytkowania, środowisko instalacji i eksploatacji tych transformatorów musi ściśle spełniać szereg wyraźnych warunków brzegowych.

Jeśli chodzi o warunki klimatyczne, górna granica temperatury powietrza w okolicy nie powinna przekraczać +40℃, średnia temperatura w ciągu 24 godzin powinna być utrzymywana poniżej +30℃, a minimalna temperatura nie powinna być niższa niż -5℃.

Jednocześnie wilgotność względna atmosfery powinna wynosić ≤50% przy +40℃, maksymalna średnia miesięczna wilgotność względna w najbardziej mokrym miesiącu powinna osiągnąć 90%, ale należy zadbać o to, aby średnia miesięczna minimalna temperatura wynosiła +25℃, aby zapobiec szkodliwej kondensacji na powierzchni.

Ze względu na warunki geograficzne miejsce instalacji trójfazowych transformatorów rdzeniowych ZSG zwykle nie powinno przekraczać wysokości 2000 metrów. Jeśli przekroczy tę granicę, należy odpowiednio zmniejszyć i wzmocnić pojemność i izolację.

Dopuszczalny zakres odchyleń stanu ustalonego wejściowego napięcia zasilania wynosi ± 5% wartości znamionowej, aby uniknąć ryzyka nadmiernego wzbudzenia rdzenia.

Ponadto transformatory należy umieścić w miejscu pozbawionym silnych wibracji i wstrząsów, na solidnym fundamencie i z dobrą wentylacją oraz z dala od żrącego, przewodzącego pyłu lub gazów łatwopalnych i wybuchowych.

Warunki te razem tworzą podstawowe ramy środowiskowe dla niezawodnego działania. Wszelkie odchylenia od tych warunków mogą przyspieszyć starzenie się izolacji, zwiększyć straty lub spowodować awarie. Dlatego przed wyborem i lokalizacją należy to dokładnie ocenić i potwierdzić.

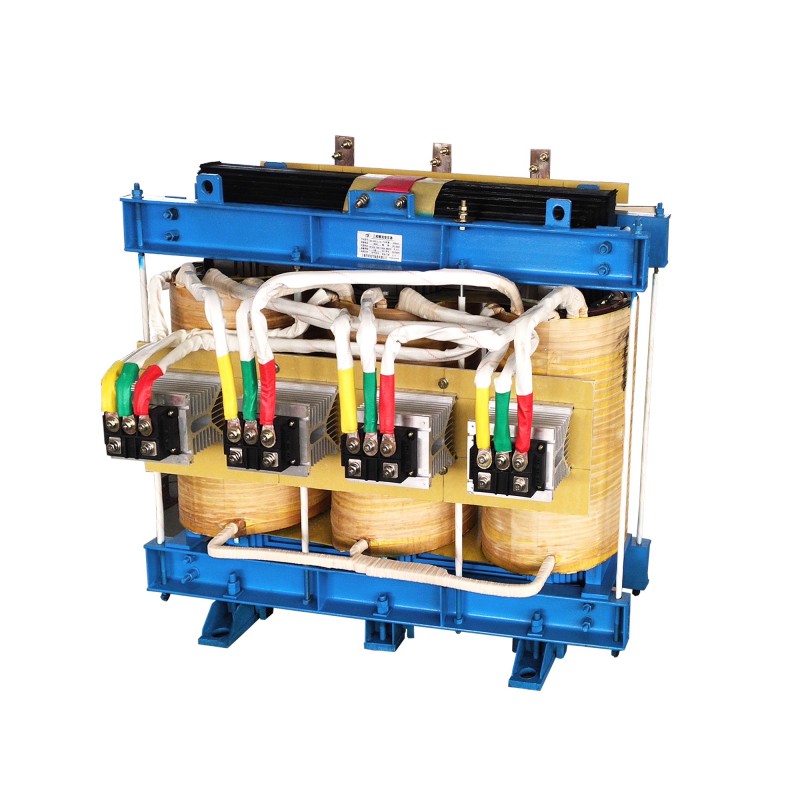

Rdzeń trójfazowego transformatora suchego typu ZSG

Rdzeniem trójfazowego transformatora suchego ZSG jest wyrafinowany system elektromagnetyczny i mechaniczny przeznaczony do stosowania w trudnych warunkach przemysłowych. Składa się głównie z czterech elementów funkcjonalnych.

Układ obwodu magnetycznego: podstawa do przesyłu energii, wykorzystująca wysokiej jakości, walcowane na zimno zorientowane blachy ze stali krzemowej o wysokiej przenikalności magnetycznej, które są ułożone schodkowo, tworząc trójfazowy rdzeń trójkolumnowy. Zapewnia to wydajną i niskostratną pracę.

Układ obwodów: główny korpus konwersji energii. Uzwojenia wysokiego i niskiego napięcia są zwykle nawijane folią z miedzi beztlenowej T2 lub płaskim drutem miedzianym i poddawane procesowi impregnacji podciśnieniowej (VPI), podczas którego są impregnowane i utwardzane żywicą odporną na wysokie temperatury, tworząc solidną, odporną na wilgoć i przewodzącą ciepło zintegrowaną strukturę.

Jest to klucz do umożliwienia trójfazowemu transformatorowi suchemu ZSG radzenia sobie z obciążeniami udarowymi.

System izolacji i odprowadzania ciepła: gwarancja niezawodnego działania. Izolacja międzywarstwowa i międzyzwojowa złożona z odpornego na wysokie temperatury DMD, Nomexu itp., wraz z kanałami chłodzącymi i urządzeniami chłodzącymi z wymuszonym obiegiem powietrza wewnątrz uzwojeń, współpracują ze sobą, aby zapewnić kontrolę wzrostu temperatury.

Ostateczna ochrona mechaniczna i system okablowania: zapewnia ochronę poprzez obudowę z blachy stalowej powlekanej tworzywem sztucznym i realizuje niezawodne połączenia elektryczne poprzez miedziane zaciski lub szyny zbiorcze o dużej obciążalności prądowej.

Często zadawane pytania

P: Jaki jest czas dostawy?

Odp.: Zwykle zajmuje to około 30 dni od potwierdzenia zamówienia.

P: Czy zgodziłbyś się na użycie naszego logo?

Odp.: Jeśli ilość jest dobra, nie ma problemu ze zrobieniem OEM.

P: Czy oferujecie zewnętrzny zawór spustowy i próbnik z zamykaną skrzynką?

Odp.: Zaczynamy dodawać coraz więcej nowych jednostek magazynowych, które ze względów bezpieczeństwa mają zewnętrzny zawór spustowy i próbnik z zamykaną skrzynką, a także zewnętrzne manometry w zamykanej skrzynce.

P: Ile gwarancji?

Odp.: 24 miesiące, dostarczyć uszkodzone części z przyczyn innych niż ludzkie w ciągu jednego roku.

P: Czy jesteś firmą handlową lub producentem?

Odp .: Jesteśmy fabryką produkcyjną.
