Transformator grzewczy DDG

Zhejiang Yibaling Power Equipment Co., Ltd., jako fabryka w Chinach, która od wielu lat produkuje transformatory grzewcze DDG, mocno angażujemy się w zapewnianie klientom wysokiej jakości transformatorów i kompleksowych usług posprzedażnych. Dzięki tym zaletom nasze produkty objęły większość Azji Południowo-Wschodniej. Nie możemy się doczekać współpracy z klientami, aby wspólnie stworzyć zupełnie nową przyszłość.

Wyślij zapytanie

Opis produktu

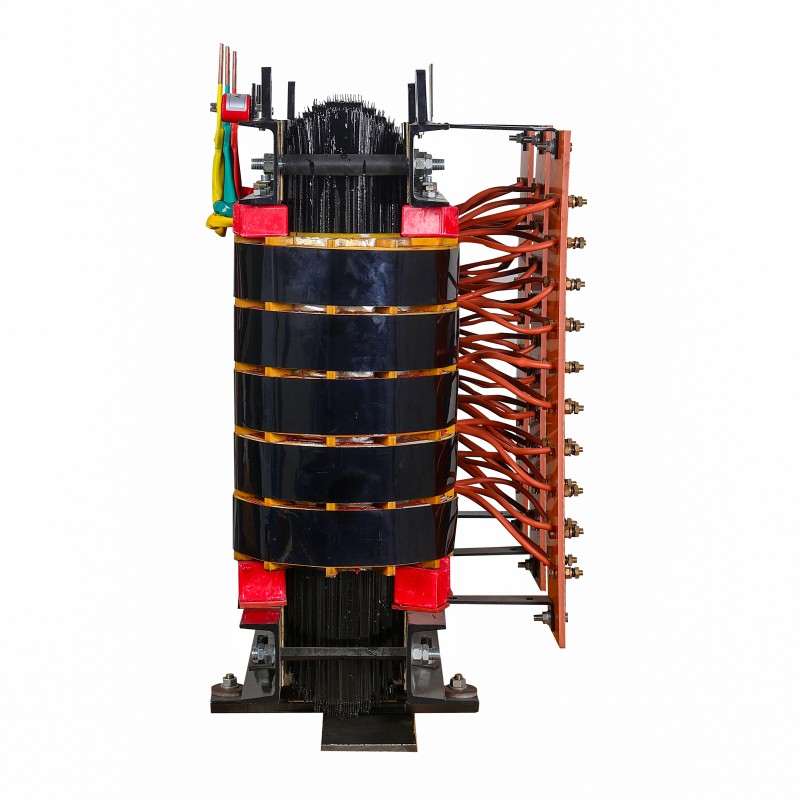

Transformator grzewczy DDG to jeden z nowych produktów wytwarzanych przez naszą firmę Zhejiang Yibaling Power Equipment Co., Ltd. Jest to specjalny, niskonapięciowy, wysokoprądowy transformator suchy, specjalnie zaprojektowany do przemysłowego ogrzewania oporowego, wspomagania ogrzewania indukcyjnego i topienia metalu w scenariuszach o dużej mocy.

Stosowany jest głównie jako źródło zasilania przekładników prądowych, wyłączników, styczników, przekaźników termicznych, przełączników itp., do testów wzrostu temperatury, testów charakterystyk ochronnych, testów ciągłego obciążenia i testów pomiarowych parametrów elektrycznych.

Transformator grzewczy DDG przyjmuje wyjątkowo wzmocnioną konstrukcję elektromagnetyczną i konstrukcyjną:

Rdzeń wykonany jest z blach ze stali krzemowej o bardzo wysokiej przenikalności magnetycznej, aby wytrzymać wysoką gęstość strumienia magnetycznego;

Uzwojenie niskiego napięcia zwykle wykorzystuje solidne pręty miedziane, grube płyty miedziane lub wiele gigantycznych rur miedzianych połączonych równolegle do uzwojenia, zapewniając wyjątkowo niską impedancję i ogromną obciążalność prądową oraz bezpośrednio rozpraszając ciepło przez rury chłodzone wodą lub wymuszone chłodzenie powietrzem;

System izolacji wykorzystuje materiały o najwyższej odporności cieplnej (takiej jak klasa H lub klasa C) i jest przetwarzany specjalnymi technikami, aby wytrzymać środowisko promieniowania o wysokiej temperaturze wokół urządzeń grzewczych.

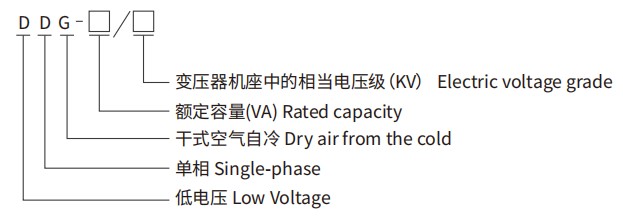

Numery modeli i ich znaczenie

Funkcja techniczna

Wymiar funkcji	Technologia i projektowanie betonu	Zrealizowane cele i wartości
Podstawowy projekt	Praca przy bardzo wysokiej gęstości strumienia: Wykorzystując wyjątkowo wysokiej jakości (takie jak 27ZH100) lub nawet lepiej zorientowane blachy ze stali krzemowej, konstrukcja pozwala na pracę przy wysokich gęstościach strumienia magnetycznego bliskich nasyceniu, minimalizując objętość rdzenia i koszty. Niski strumień rozproszenia i niska impedancja zwarciowa: Uzwojenia są ułożone koncentrycznie, znacznie zmniejszając strumień rozproszenia i utrzymując impedancję zwarciową (Uk%) na wyjątkowo niskim poziomie (zwykle <5%, a nawet tak niskie, jak 1-2%).	Maksymalizuj gęstość mocy, przesyłając wyjątkowo dużą moc w ograniczonej objętości; napięcie wyjściowe jest stabilne, z niewielkim spadkiem napięcia przy wahaniach obciążenia.
Uzwojenie wysokoprądowe	Forma przewodnika: Po stronie niskiego napięcia (strona wysokiego prądu) nie stosuje się tradycyjnego uzwojenia drutowego. Zamiast tego lite pręty miedziane, grube płyty miedziane są ze sobą spawane lub wiele rur miedzianych o dużych przekrojach łączy się równolegle w celu utworzenia. Rury miedziane służą również jako kanały chłodzące wodę. Gęstość prądu i zarządzanie ciepłem: Dopuszczalna gęstość prądu jest znacznie wyższa niż w przypadku konwencjonalnych transformatorów. Ciepło jest odprowadzane przez zewnętrzny układ wymuszonego chłodzenia.	Obciążalność prądowa osiąga poziom dziesiątek tysięcy amperów; straty przewodzenia są zminimalizowane; konstrukcja i układ chłodzenia są zintegrowane.
System izolacji	Izolacja odporna na wysokie temperatury: należy używać materiałów izolacyjnych o poziomie odporności temperaturowej klasy C (220 ℃) lub klasy H (180 ℃) lub wyższej (takich jak mika, włókno szklane, specjalny papier kompozytowy). Obróbka wzmacniająca: Uzwojenia poddawane są wielokrotnym procesom impregnacji próżniowej (VPI), przy użyciu odpornego na wysokie temperatury krzemu organicznego lub żywicy epoksydowej, aby utworzyć całość.	Odporność na promieniowanie o wysokiej temperaturze generowane przez urządzenia grzewcze i zapobieganie starzeniu się izolacji i uszkodzeniom pod wpływem ciepła.

Warunki środowiskowe

Transformator grzewczy DDG nadaje się do stosowania w pomieszczeniach przemysłowych lub dobrze chronionych obszarach przemysłowych na zewnątrz, na wysokości nie większej niż 1000 metrów.

Maksymalna temperatura otoczenia nie powinna przekraczać +40℃, średnia dobowa temperatura nie powinna przekraczać +30℃, średnia roczna temperatura nie powinna przekraczać +20℃, minimalna temperatura nie powinna być niższa niż -5℃, należy unikać drastycznych zmian temperatury.

Miejsce instalacji powinno być czyste i suche. W powietrzu nie powinno być nadmiernego pyłu przewodzącego, żrących gazów chemicznych (takich jak chlor, siarczki), mgły solnej, mgły olejowej ani pyłów łatwopalnych i wybuchowych.

Jednocześnie obszar w pobliżu transformatora grzewczego DDG powinien być wolny od kondensacji, tworzenia się lodu, bezpośrednich kropel wody lub strumieni wody pod wysokim ciśnieniem oraz należy unikać silnych wibracji i uderzeń.

Działanie wymuszonego układu chłodzenia (chłodzenie powietrzem) transformatora jest absolutnym warunkiem jego działania. Środowisko instalacji musi zapewniać stabilne i zgodne z przepisami zasilanie układu chłodzenia.

Notatka:

Jeśli rzeczywiste środowisko, w którym znajduje się transformator grzewczy DDG, charakteryzuje się ciągłymi wibracjami, sporadycznym narażeniem na wodę, średnim do wysokiego ryzykiem korozji (np. na obszarach przybrzeżnych lub w zakładach chemicznych) lub na wysokości większej niż 1000 metrów, należy to wyraźnie określić przy składaniu zamówienia w naszej fabryce Yibaling.

Inżynierowie w naszej fabryce w Yibaling przeprowadzą specjalistyczne projekty i weryfikację elementów złącznych konstrukcyjnych, powłok ochronnych (takich jak wytrzymała farba antykorozyjna), gatunków materiałów izolacyjnych i wydajności układu chłodzenia transformatora grzewczego DDG.
