Co to jest transformator rozdzielczy zanurzony w oleju S13?

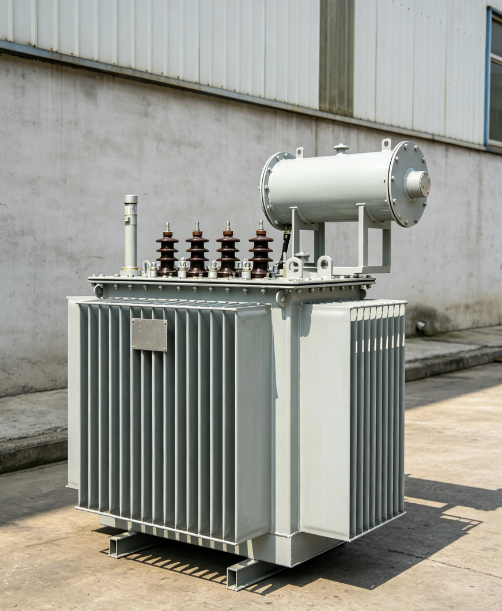

Transformator S13 to trójfazowy transformator rozdzielczy zanurzony w oleju, powszechnie stosowany w systemach dystrybucyjnych 10 kV/0,4 kV. Jego podstawowa funkcja jest prosta: przejście z prądu wysokiego napięcia do prądu o niskim napięciu do użytku w fabrykach, wspólnotach mieszkaniowych i centrach handlowych.

Różni się jednak od wcześniejszych modeli S11 i S9 – jest bardziej energooszczędny.

Ta „efektywność energetyczna” nie opiera się na „trybie ekologicznym”, ale na ulepszeniach konstrukcji fizycznej:

W żelaznym rdzeniu zastosowano wyższej jakości blachy ze stali krzemowej walcowanej na zimno.

Przyjmuje całkowicie ukośny proces układania zakładek, aby uzyskać gładszy obwód magnetyczny.

Strata bez obciążenia jest średnio o 20-30% niższa niż w przypadku olejowych transformatorów dystrybucyjnych S11.

Krótko mówiąc, S13 zasilany 24 godziny na dobę samodzielnie zużywa znacznie mniej energii.

Dlaczego jesttransformator rozdzielczy zanurzony w oleju S13„Zysk z oszczędności”?

Straty transformatora można podzielić na dwie główne kategorie:

Strata bez obciążenia (utrata rdzenia): Występuje tak długo, jak transformator jest pod napięciem, niezależnie od obciążenia, ponieważ żelazny rdzeń zużywa energię. Jest to „koszt stały”.

Strata obciążenia (strata miedzi): Generowana przez ciepło, gdy prąd przepływa przez uzwojenia pod obciążeniem. Straty rosną wraz z większymi ładunkami.

S13 optymalizuje oba rodzaje strat.

Przykład

Dla transformatora 500 kVA:

Transformator olejowy S11: strata ~960 W bez obciążenia

Transformator olejowy S13: strata bez obciążenia ~680 W

Różnica: 280 W

Może się to wydawać nieistotne, ale obliczmy: 280 W × 24 godziny × 365 dni = około 2452,8 kWh rocznie

Przy cenie energii elektrycznej dla przemysłu wynoszącej 0,8 juana/kWh, pozwala to zaoszczędzić prawie 1962,24 juana rocznie. Przy żywotności transformatora wynoszącej 20-30 lat, oszczędności znacznie się sumują.

To nie tylko „małe oszczędności” – wystarczą sfinansowanie małego transformatora przez cały okres jego eksploatacji.

Gdzie jesttransformator rozdzielczy zanurzony w oleju S13Nadaje się do użytku?

Dane techniczne: Żadnych fantazyjnych technologii, po prostu solidna wydajność

Transformator olejowy S13 nie jest produktem „nowoczesnym”. Jego zalety wynikają z lepszych materiałów i solidnego wykonania:

Żelazny rdzeń – walcowana na zimno stal krzemowa o wysokiej przepuszczalności, ułożona w stosy z całkowicie skośnymi połączeniami zakładkowymi. Niski opór magnetyczny, niskie straty prądu wirowego.

Uzwojenia – Standardowa czysta miedź (lub aluminium o wysokiej czystości na żądanie). Izolacja warstwowa jest wykonywana starannie – bez skrótów.

Olej izolacyjny – Dobrej jakości olej transformatorowy. Zanim opuści fabrykę, testujemy go pod kątem wytrzymałości dielektrycznej, zawartości wilgoci i strat dielektrycznych.

Zbiornik – grzejniki faliste lub żebrowane, całkowicie uszczelnione i spawane. Odporny na wycieki i korozję.

Opcjonalna w pełni uszczelniona konstrukcja – oddziela olej od powietrza. Spowalnia starzenie się, ogranicza konserwację.

To nie jest „wystarczająco dobry” produkt. Został zaprojektowany tak, aby działał nieprzerwanie przez lata.

Najważniejsze kwestie, które należy wziąć pod uwagę przy wyborze

Wydajność (kVA) — zsumuj całą moc obciążenia, a następnie pozostaw margines bezpieczeństwa wynoszący 30–50%. Nie tnij go zbyt mocno.

Miedź kontra aluminium – Miedź kosztuje więcej. Aluminium kosztuje mniej. Jeśli Twój sprzęt działa dzień i noc, wybierz miedź.

Całkowicie uszczelniony w porównaniu ze zbiornikiem konserwacyjnym: Całkowicie uszczelniony, co umożliwia bezobsługowe użytkowanie na zewnątrz i bez nadzoru; Zbiorniki konserwatorskie umożliwiają obserwację poziomu oleju w celu regularnych przeglądów.

Stopień efektywności energetycznej: S13 spełnia obecną, mainstreamową klasę 1 efektywności energetycznej, zgodnie z nowymi normami krajowymi. Aby uzyskać jeszcze niższe straty, należy rozważyć transformatory ze stopu S20 lub amorficznego (wyższy koszt).

Środowisko instalacji

Transformatory zanurzone w oleju działają dobrze na zewnątrz. Pamiętaj tylko o trzech rzeczach: wodoodporności, zabezpieczeniu przed kradzieżą i wentylacji. Nie wystarczy je ustawić i zapomnieć o nich.

Przykład z prawdziwego świata

Fabryka tekstyliów posiadała dwa starzejące się transformatory S9 800 kVA, które pracowały przez ponad dziesięć lat. Produkcja nie zmieniła się zbytnio, ale rachunki za prąd z roku na rok rosły.

Przeanalizowali liczby: przejście na transformatory S13 800 kVA zmniejszyłoby straty obciążenia z około 1800 W (S9) do około 800 W (S13). To prawie 8760 kWh zaoszczędzonych rocznie – tylko dzięki transformatorom znajdującym się na biegu jałowym.

Dyrektor fabryki ujął to prosto: „Po zainstalowaniu nowych transformatorów liczniki energii elektrycznej kręcą się wolniej. Liczby mówią same za siebie”.
