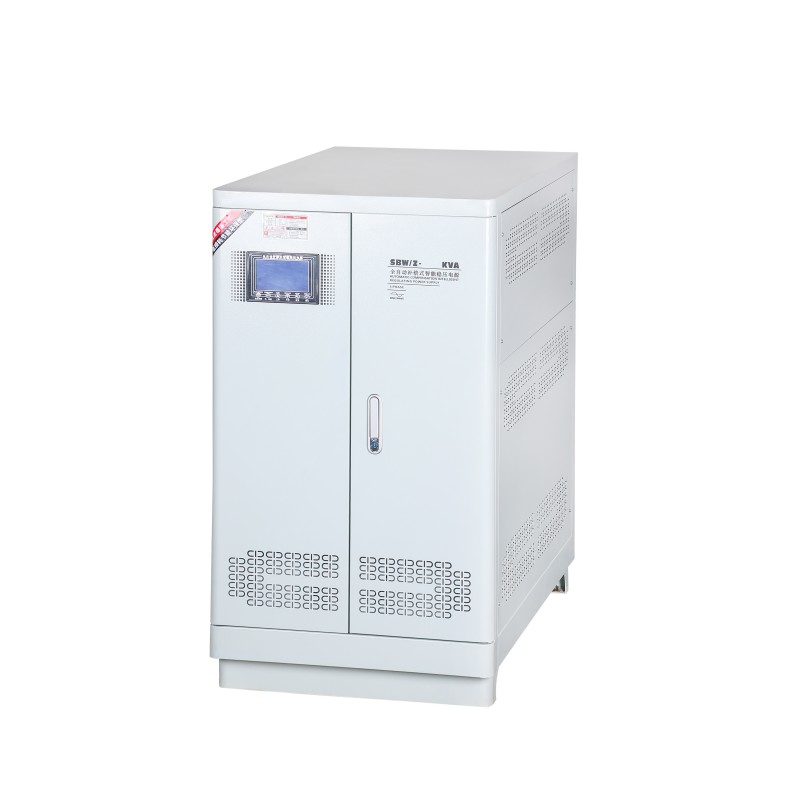

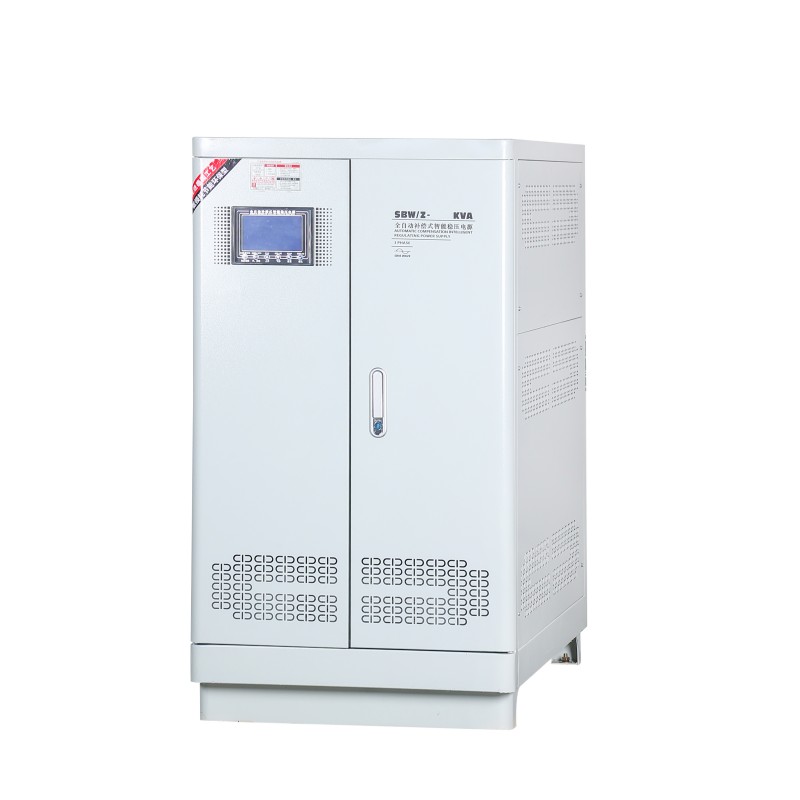

Stabilizator napięcia serwa SBW

Stabilizator napięcia serwo SBW to precyzyjny korektor napięcia w przemysłowych systemach elektroenergetycznych. Podstawowa zasada opiera się na klasycznej elektromechanicznej konstrukcji serwa - poprzez ciągłe monitorowanie napięcia wyjściowego napędza precyzyjny silnik serwo, aby płynnie przesuwać szczotkę węglową na uzwojeniu autotransformatora, uzyskując bezstopniową i liniową kompensację napięcia.
Ta zasada działania zapewnia mu trzy podstawowe zalety: na wyjściu jest czysta fala sinusoidalna i nie są generowane żadne zanieczyszczenia harmoniczne. Jednocześnie regulator napięcia ma również wyjątkowo dużą odporność na wstrząsy, dzięki czemu jest w stanie z łatwością wytrzymać chwilowe uderzenia dużego prądu, takie jak uruchomienie silnika; konstrukcja jest niezawodna, konserwacja jest prosta, a średni czas przestoju jest długi.

Regulator napięcia serwo SBW posiada funkcję niezależnej regulacji trójfazowej, co może skutecznie rozwiązać problem nierównowagi trójfazowej w sieci energetycznej. Jednocześnie nowa generacja inteligentnych modeli integruje cyfrowe sterowanie, monitorowanie stanu i interfejsy komunikacyjne, zachowując jednocześnie klasyczną niezawodność, osiągając inteligentną aktualizację.
Jako trwały sprzęt klasy przemysłowej, produkt ten jest szeroko stosowany w fabrykach, kopalniach, laboratoriach i innych miejscach, w których występują poważne wahania napięcia i złożone właściwości obciążenia (większość stanowią silniki i spawarki) i jest podstawą zasilania zapewniającą stabilną pracę kluczowego sprzętu.

Dostosowanie stabilizatora napięcia serwo SBW

1. Potwierdź podstawowe informacje

Napięcie wejściowe/wyjściowe: wartość znamionowa i zakres wahań (np. wejście 380 V ±25%, wyjście powinno być stabilne przy 380 V ±1%).

Charakterystyka obciążenia: rodzaj obciążenia (grupa silników, piec, przyrząd precyzyjny itp.), moc całkowita, metoda rozruchu i moc każdego pojedynczego silnika (obliczanie prądu udarowego).

Specjalne środowisko: miejsce instalacji (wewnątrz/na zewnątrz), wysokość nad poziomem morza, temperatura otoczenia, wilgotność, czy występuje dużo pyłu, żrącego gazu lub ryzyko łatwopalności i wybuchowości.

Podstawowe funkcje: dokładność stabilizacji napięcia (±1%, ±0,5%), szybkość reakcji, wymagania sprawnościowe.

Funkcje specjalne: czy wymagana jest niezależna regulacja trójfazowa, funkcja obejścia (ręczna/automatyczna)

2. Potwierdzenie schematu

Zgodnie z Twoimi wymaganiami wystawimy szczegółowy „list potwierdzający schemat techniczny stabilizatora napięcia serwo SBW”, którego podstawowa treść obejmuje:

Schemat elektryczny i rysunek złożeniowy: wyraźnie pokazujący układ wewnętrzny, interfejsy i wymiary.

Lista specyfikacji podstawowych komponentów:

Transformator kompensacyjny: materiał rdzenia (taki jak wysokiej jakości blacha ze stali krzemowej), materiał uzwojenia (miedź beztlenowa), stopień izolacji.

Układ serwo: marka i dane techniczne silnika i sterownika, stopień dokładności.

Rdzeń kontrolny: model i typ DSP/PLC, prędkość próbkowania.

Urządzenia ochronne: marki i specyfikacje wyłączników, styczników itp.

Zaangażowanie w wydajność: wyraźne oznaczenie kluczowych wskaźników, takich jak dokładność stabilizacji napięcia, czas reakcji, zdolność przeciążeniowa, wydajność itp.

3. Produkcja zindywidualizowana

Po podpisaniu umowy przechodzimy do etapu produkcji rdzenia, kluczowe procesy obejmują:

Produkcja: do uzwojenia używaj wysokiej jakości blach ze stali krzemowej i drutów z miedzi beztlenowej, a następnie poddawaj je impregnacji próżniowej (VPI), aby zapewnić izolację, odporność na wilgoć i odprowadzanie ciepła.

Obróbka konstrukcji mechanicznej: blacharstwo szafkowe, spawanie, malowanie. Precise installation and debugging of servo rails and transmission mechanisms.

Montaż elektryczny i okablowanie: standardowy montaż obwodu głównego i obwodu sterującego, zapewniający standardowe okablowanie i niezawodność.

Nagrywanie programu i debugowanie układu sterowania: w oparciu o niestandardowe funkcje wpisz dedykowane algorytmy sterujące i przeprowadź wstępne debugowanie.

Często zadawane pytania

P: Dlaczego stabilizator napięcia serwo SBW szczególnie nadaje się do zasilania silników? Czy może rozwiązać problem uruchamiania silnika?

Szok antystartowy: Prąd rozruchowy silnika może osiągnąć 5-7 razy wartość znamionową. Elektromagnetyczne elementy mocy mogą z łatwością wytrzymać ten wstrząs bez zadziałania lub uszkodzenia, podobnie jak elektroniczny regulator napięcia dzięki zabezpieczeniu nadprądowemu.

Zapewnij wzrost napięcia rozruchowego: W momencie rozruchu silnika może szybko skompensować spadek napięcia w sieci spowodowany dużym prądem, zapewniając wystarczające napięcie na zaciskach silnika i zapewniając jego płynny rozruch.

Stabilne napięcie robocze: Ciągła regulacja napięcia podczas pracy, zapobiegająca wahaniom napięcia powodującym przegrzanie silnika lub niewystarczający moment obrotowy.

P: Jaki jest pożytek z funkcji „niezależnej regulacji trójfazowej” stabilizatora napięcia serwo SBW? Kiedy jest to potrzebne?

Odp.: Jest to funkcja niezbędna do rozwiązania problemu nierównowagi napięcia trójfazowego.

Funkcjonować: Układy regulacji napięcia faz A, B i C działają niezależnie, kompensując napięcie odpowiednich faz. Nawet jeśli wejście trzech faz jest poważnie niezrównoważone (np. różnica ponad 20 V), wyjście może nadal utrzymywać idealną równowagę.

Wymagane scenariusze: Jeśli obciążenie zawiera urządzenia jednofazowe (takie jak duże piece jednofazowe, spawarki) lub rozkład obciążeń jednofazowych jest wyjątkowo nierówny, wystąpi poważna niezrównoważenie na wyjściu sieci lub transformatora. Jeśli funkcja podziału stabilizatora napięcia serwo SBW nie zostanie użyta, na niektórych fazach będzie występować zbyt wysokie napięcie, powodując uszkodzenie sprzętu, podczas gdy na innych napięcie będzie niewystarczające i nie będzie można działać. Funkcja ta jest kluczowa w przypadku maszyn CNC, precyzyjnych centrów obróbczych i klastrów serwerów.
