Co to jest inteligentny stabilizator napięcia kompensacyjnego SBW i dlaczego jest ważny?

Inteligentny stabilizator napięcia kompensacyjnego SBW to zaawansowane trójfazowe urządzenie do automatycznej regulacji napięcia, które łączy technologię kompensacji z inteligentnym sterowaniem cyfrowym, aby zapewnić stabilną, czystą energię do zastosowań przemysłowych, komercyjnych i medycznych.

W przeciwieństwie do tradycyjnych stabilizatorów typu serwo, które opierają się na mechanicznych szczotkach węglowych poruszających się po uzwojeniach transformatora, SBW wykorzystuje transformator kompensacyjny, który dodaje lub odejmuje napięcie w razie potrzeby — jest to szybsze, wydajniejsze i trwalsze rozwiązanie.

Dlaczego to ma znaczenie?

Ponieważ nowoczesny sprzęt przemysłowy — maszyny CNC, systemy obrazowania medycznego, centra danych i zautomatyzowane linie produkcyjne — jest coraz bardziej wrażliwy na wahania napięcia. Spadek napięcia trwający ułamek sekundy może spowodować zatrzymanie linii produkcyjnej, uszkodzenie danych lub wygenerowanie bezużytecznych obrazów medycznych.

SBW znajduje się pomiędzy zasilaniem sieciowym a obciążeniem krytycznym, pochłaniając zapady, przepięcia i brak równowagi, zanim dotrą one do wrażliwego sprzętu. Monitoruje, koryguje i chroni — w sposób ciągły i automatyczny.

W skrócie: zamienia niestabilną energię sieciową w niezawodną energię przemysłową.

JakDziała inteligentny stabilizator kompensacji SBW

SBW stosuje zasadę rekompensaty – ale mądrze.

Krok 1 — Wykrywanie napięcia

Bardzo precyzyjne obwody próbkujące monitorują w sposób ciągły napięcie wejściowe na każdej fazie. Układ sterowania natychmiast wykrywa wszelkie odchylenia od wartości zadanej.

Krok 2 – Inteligentne sterowanie

Dane o napięciu są wprowadzane do mikroprocesora klasy przemysłowej — zwykle czegoś takiego jak STM32 lub podobny układ. Analizuje liczby, oblicza, ile korekty jest potrzebne i wysyła polecenia do systemu kompensacji. Wiele modeli wykorzystuje cyfrowe sterowanie PID z próbkowaniem True RMS, więc nawet jeśli kształt fali wejściowej jest mocno zniekształcony, pomiary pozostają dokładne.

Krok 3 – Kompensacja napięcia

Na podstawie obliczeń układ sterowania reguluje napięcie doprowadzane do transformatora kompensacyjnego. Transformator ten jest połączony szeregowo z obwodem głównym — gdy jego uzwojenie wtórne dodaje lub odejmuje napięcie, napięcie wyjściowe odpowiednio się zmienia, a wszystko to bez żadnych przerw.

Jeśli napięcie wejściowe spadnie o 10%, transformator kompensacyjny dodaje 10%, aby je przywrócić. Jeśli wzrośnie o 10%, transformator odejmuje 10%, aby go obniżyć. Moc wyjściowa pozostaje stała — w granicach ±1% do ±3% wartości zadanej — bez większego wysiłku.

Krok 4 – Ciągły monitoring

Cały system działa w zamkniętej pętli — wykrywa, oblicza, kompensuje i sprawdza — bez przerwy, w czasie rzeczywistym. Typowy czas reakcji na zmianę napięcia wynosi poniżej 1 sekundy, a niektóre modele mogą zareagować w ciągu zaledwie 20 milisekund. To wystarczająco szybko, aby wychwycić większość zakłóceń w sieci, zanim dotrą one do Twojego sprzętu.

Krok 5 — Kompensacja niezależna od fazy

W przypadku modeli trójfazowych kompensację można zastosować niezależnie do każdej fazy. Oznacza to, że zapad napięcia na jednej fazie nie ma wpływu na pozostałe – jest to krytyczne w przypadku urządzeń trójfazowych, w których brak równowagi faz powoduje nagrzewanie się silnika i zmniejszoną wydajność.

Rezultat: stabilna, zrównoważona moc dostarczana w sposób ciągły – bez zniekształceń i przerw.

Typowe typy i wydajności stabilizatorów SBW Stabilizatory SBW są dostępne w szerokiej gamie pojemności i konfiguracji, aby dopasować się do różnych wymagań dotyczących obciążenia.

Zakres napięcia wejściowego:

Standard: 304 V – 456 V (380 V ±20%)

Szeroki zakres: ±30% lub ±40% dostępne na zamówienie

DlaczegoInteligentne stabilizatory kompensacji SBWMateriał

Ponieważ „wystarczająco dobra” moc nie jest wystarczająco dobra dla współczesnego przemysłu.

Oto, co sprawia, że ​​SBW jest krytycznym komponentem w operacjach wrażliwych na moc:

1. Wysoka wydajność

Stabilizatory SBW zapewniają wydajność ≥98% przy pełnym obciążeniu — znacznie wyższą niż większość elektronicznych regulatorów napięcia. Straty energii są minimalne, co zmniejsza koszty operacyjne i wymagania dotyczące chłodzenia.

2. Brak zniekształceń przebiegu

W przeciwieństwie do niektórych stabilizatorów elektronicznych, które wprowadzają harmoniczne, SBW wytwarza przebieg wyjściowy identyczny z sygnałem wejściowym – bez dodatkowych zniekształceń. W przypadku wrażliwego sprzętu, takiego jak systemy obrazowania medycznego lub instrumenty laboratoryjne, jest to niezbędne.

3. Szeroki zakres wejściowy

Standardowe modele SBW działają w zakresie od 304 V do 456 V (380 V ±20%), z jeszcze szerszymi zakresami dostępnymi dla słabych środowisk sieciowych. Oznacza to, że stabilizator może wytrzymać najgorsze warunki sieci bez utraty regulacji.

4. Kompleksowa ochrona

Stabilizatory SBW obejmują zintegrowane zabezpieczenie:

Nad i pod napięciem

Przetężenie i zwarcie

Utrata fazy i kolejność faz

Nadmierna temperatura

Usterki mechaniczne

5. Niezależna kompensacja fazy

Jest to szczególnie ważne w przypadku trójfazowych obciążeń przemysłowych. Kiedy jedna faza zanika, korygowana jest tylko ta faza — pozostałe pozostają bez zmian. Zapobiega to przegrzaniu silników z powodu braku równowagi faz i zapobiega dziwnemu działaniu sprzętu.

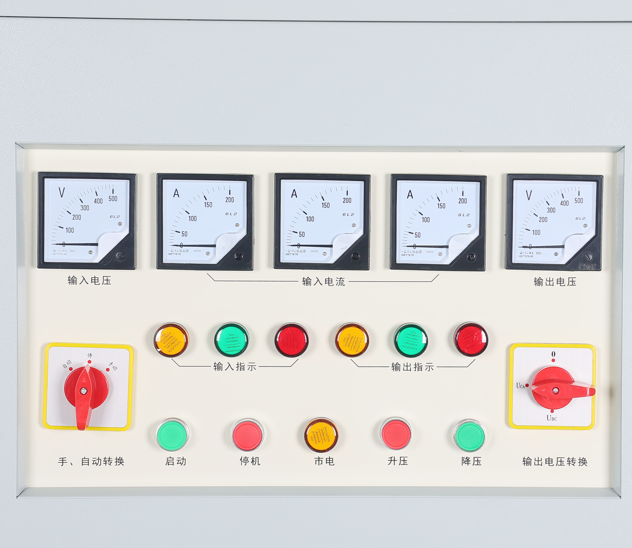

6. Inteligentne sterowanie za pomocą wyświetlacza cyfrowego

Nowoczesne jednostki SBW wyposażone są w sterowanie mikroprocesorowe. Panel przedni pokazuje napięcie wejściowe, napięcie wyjściowe, prąd, moc i stan usterek. Wiele modeli obsługuje również komunikację RS485 lub Modbus, dzięki czemu można je podłączyć do systemu zarządzania budynkiem w celu zdalnego monitorowania.

7. Funkcja obejścia

Większość stabilizatorów SBW zawiera ręczny przełącznik obejściowy. Gdy zajdzie potrzeba konserwacji, możesz przełączyć obciążenie na bezpośrednie zasilanie sieciowe bez odcinania zasilania – jest to istotne w miejscach takich jak szpitale i centra danych, gdzie przestoje nie wchodzą w grę.

8. Możliwość dostosowania do każdego obciążenia

Stabilizatory SBW mogą obsługiwać obciążenia rezystancyjne (grzejniki, oświetlenie), obciążenia indukcyjne (silniki, transformatory) i obciążenia pojemnościowe (baterie kondensatorów, elektronika). Zakrywają prawie wszystko, co w nie rzucisz.

9. Wysoka zdolność przeciążeniowa

Zazwyczaj jednostki SBW mogą wytrzymać 150% prądu znamionowego przez jedną minutę i 120% przez dziesięć minut. Ten dodatkowy margines ma kluczowe znaczenie przy uruchamianiu dużych silników lub sprężarek.

Bez stabilizatora SBW Twój drogi sprzęt jest zdany na łaskę sieci. Dzięki jednemu produkcja może nieprzerwanie działać, wrażliwe urządzenia pozostają bezpieczne, a nieoczekiwane przestoje stają się znacznie rzadsze.

Wybór odpowiedniego stabilizatora SBW

Wybór stabilizatora SBW wymaga zwrócenia uwagi na pojemność, środowisko i charakterystykę obciążenia.

Krok 1 — Określ swoje obciążenie

Zsumuj pobór mocy wszystkich urządzeń, które zostaną podłączone. Uwzględnij prądy rozruchowe (rozruchowe) silników i sprężarek. Zastosuj margines — zazwyczaj 20–30% na przyszłą rozbudowę. Krok 2 — Sprawdź warunki sieci

Krok 3 — Określ wymagania wyjściowe

Napięcie wyjściowe — zazwyczaj 380 V dla trzech faz

Dokładność stabilizacji — ±2% standardowo, ±1% dla modeli o wysokiej precyzji

Czas reakcji — poniżej 1 sekundy standardowo; dostępne szybsze opcjeKrok 4 — Rozważ środowisko instalacji

Krok 5 — Ocena potrzeb w zakresie ochrony i kontroli

Ręczny bypass — niezbędny w przypadku instalacji o znaczeniu krytycznym

Komunikacja — RS485/Modbus do zdalnego monitorowania

Cyfrowy wyświetlacz — wyświetla w czasie rzeczywistym informacje o napięciu, prądzie i usterkach

Automatyczne obejście — dostępne do natychmiastowego przeniesienia w przypadku wystąpienia usterek wewnętrznych

Krok 6 — Sprawdź raporty z testów producenta

Renomowany dostawca powinien zapewnić:

Test rezystancji izolacji

Test wytrzymałości dielektrycznej

Brak pomiaru strat obciążenia

Test regulacji napięcia

Test możliwości przeciążenia

Krok 7 — Potwierdź serwis i gwarancję

Okres gwarancji — zazwyczaj 1 2 lata z opcjami rozszerzonymi

Wsparcie techniczne — wskazówki dotyczące instalacji i zdalna diagnostyka

Dostępność części zamiennych — szczególnie w przypadku większych jednostek niestandardowych

Ostatnie przemyślenia

Inteligentny stabilizator napięcia kompensacyjnego SBW nie jest najbardziej błyskotliwym elementem przemysłowego systemu elektroenergetycznego. Nie ma ekranu dotykowego, aktualizacji oprogramowania ani połączenia bezprzewodowego. Ale spróbuj uruchomić krytyczną linię produkcyjną, system obrazowania medycznego lub centrum danych bez nich, a natychmiast to zauważysz.

Siedzi w pomieszczeniu energetycznym i spokojnie wykonuje swoją pracę, rok po roku. Pochłania spadki napięcia, które w przeciwnym razie spowodowałyby wyłączenie maszyn CNC. Wygładza przepięcia, które mogłyby zniszczyć wrażliwą elektronikę. Równoważy fazy, które w przeciwnym razie spowodowałyby przegrzanie i przedwczesną awarię silników.

To, co zapewnia, jest proste, ale istotne: niezawodna, stabilna moc — kiedy i gdzie jej potrzebujesz.

W czasach, gdy linie produkcyjne są coraz bardziej zautomatyzowane, a sprzęt coraz bardziej wrażliwy na jakość energii, niezawodne zasilanie nie jest opcjonalne. To podstawa konsekwentnego działania.
