Co to jest stabilizator napięcia serwo SBW i dlaczego jest ważny?

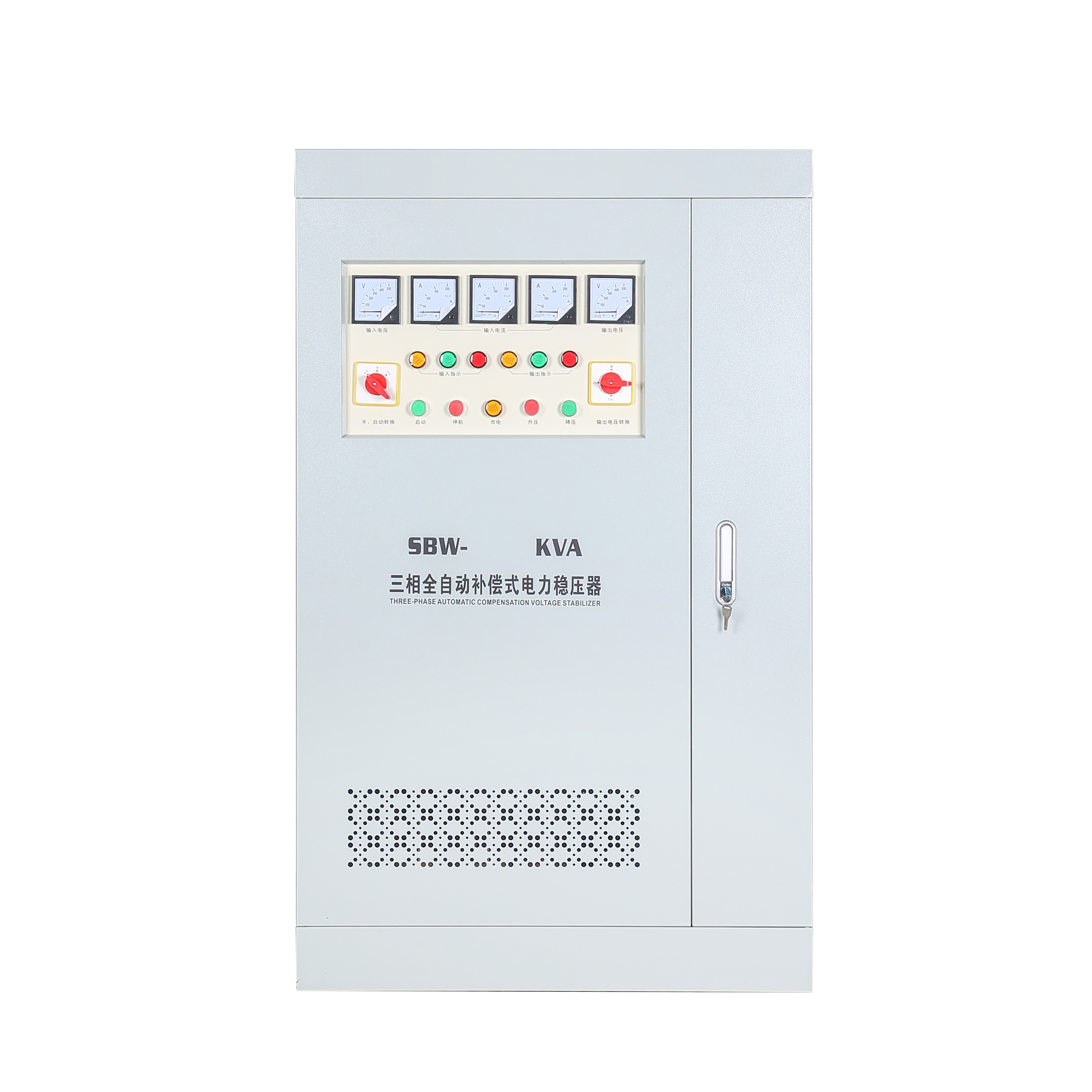

Serwostabilizator napięcia SBW to trójfazowy automatyczny regulator napięcia przeznaczony do zastosowań przemysłowych i komercyjnych, gdzie naprawdę liczy się stabilność napięcia.

To nie tylko zabezpieczenie przeciwprzepięciowe czy prosty kondycjoner sieciowy. SBW to system elektromechaniczny z zamkniętą pętlą, który stale monitoruje napięcie i koryguje je na bieżąco. Dzięki temu wrażliwy sprzęt otrzymuje stabilną, regulowaną moc – niezależnie od tego, co robi sieć.

Dlaczego to ma znaczenie?

Ponieważ w nowoczesnych warunkach przemysłowych problemy z napięciem to nie tylko niedogodność. Spadek napięcia trwający 50 milisekund może spowodować wyłączenie maszyny CNC, uszkodzenie danych na serwerze lub zatrzymanie linii produkcyjnej. W branżach o dużej wartości, takich jak produkcja półprzewodników, pojedyncze zdarzenie związane z napięciem może zniszczyć produkt warty tysiące dolarów.

Stabilizator SBW znajduje się pomiędzy zasilaniem sieciowym a obciążeniem krytycznym, pochłaniając spadki napięcia, przepięcia i niezrównoważenie, zanim będą mogły mieć wpływ na sprzęt. Zapewnia czystą, stabilną moc na żądanie — nie tylko do standardowej pracy, ale także w celu ochrony drogich maszyn przed ukrytymi kosztami związanymi z problemami z jakością energii.

JakStabilizator napięcia serwa SBWFabryka

SBW działa na zasadzie kompensacji — sterowanego serwo systemu korekcji napięcia, który działa w sposób ciągły i bez przerw.

Krok 1 – Wykrywanie napięcia

Precyzyjny obwód próbkujący stale monitoruje napięcia wejściowe i wyjściowe. Kiedy napięcie wejściowe ulega wahaniom (z powodu niestabilności sieci lub zmian obciążenia), system sterowania natychmiast wykrywa odchylenie.

Krok 2 – Reakcja serwosilnika

Obwód sterujący porównuje zmierzone napięcie ze stabilnym wewnętrznym napięciem odniesienia. Kiedy napięcie wyjściowe wzrasta lub spada powyżej ustawionego progu, półprzewodnikowy obwód sterujący zasila serwomotor. Silnik napędza mechanizm szczotkowy wzdłuż bezstopniowego autotransformatora – „mózgu” kierującego precyzyjnymi działaniami mechanicznymi.

Krok 3 – Korekta napięcia

Ruchoma szczotka węglowa reguluje napięcie podawane na uzwojenie pierwotne połączonego szeregowo transformatora buck-boost. Ten transformator kompensacyjny albo dodaje napięcie (gdy wejście jest niskie), albo odejmuje napięcie (gdy wejście jest wysokie). Efektem jest płynna, płynna korekta bez żadnych przerw w obciążeniu.

Krok 4 – Ciągła praca w pętli zamkniętej

System jest w pełni automatyczny — próbkowanie, porównywanie i regulacja w ciągłej pętli. Szybkość korekcji wynosi zwykle poniżej 1 sekundy przy 10% zmianie napięcia wejściowego, co zapewnia stabilność sygnału wyjściowego nawet w przypadku znacznych wahań sieci.

Rezultat: stabilna, regulowana moc dostarczana w sposób ciągły, bez zniekształceń i przerw w kształcie fali.

Typowe typy stabilizatorów SBW

Stabilizatory SBW są dostępne w kilku konfiguracjach, aby dopasować się do różnych wymagań dotyczących obciążenia.

Standardowa seria SBW — o mocach od 10 kVA do 1600 kVA, zakresie wejściowym 304–456 V i napięciu wyjściowym 380 V ±3% — jest najczęściej stosowaną konfiguracją w zastosowaniach przemysłowych.

DlaczegoStabilizatory napięcia serwo SBWMateriał

Ponieważ „wystarczająco dobra” moc nie jest wystarczająco dobra dla współczesnego przemysłu.

Oto, co sprawia, że ​​serwostabilizator SBW jest krytycznym elementem w operacjach wymagających dużej mocy:

1. Duża pojemność, wysoka wydajność

Stabilizatory SBW zapewniają ponad 95% wydajności nawet przy pełnym obciążeniu. Są przeznaczone do obciążeń na skalę przemysłową — od 10 kVA do ponad 1600 kVA — dzięki czemu nadają się do stosowania w całych fabrykach, liniach produkcyjnych i do ochrony całego obiektu.

2. Zero zniekształceń przebiegu

W przeciwieństwie do regulatorów elektronicznych, które mogą wprowadzać harmoniczne, SBW wytwarza przebieg wyjściowy identyczny z sygnałem wejściowym – bez dodatkowych zniekształceń. Jest to niezbędne w przypadku wrażliwego sprzętu, w którym jakość zasilania ma bezpośredni wpływ na wydajność.

3. Szeroki zakres napięcia wejściowego

Standardowe modele SBW działają w zakresie od 304 V do 456 V (380 V ±20%), dostępne są wersje o bardzo niskim napięciu dla środowisk o słabej sieci. Mogą poradzić sobie z najgorszymi warunkami sieci bez utraty regulacji.

4. Kompleksowa ochrona

Stabilizatory SBW posiadają wbudowane zabezpieczenie przed:

Przepięcie i podnapięcie

Przetężenia i zwarcia

Utrata fazy i odwrócona kolejność faz

Nadmierna temperatura i usterki mechaniczne

5. Niezależna regulacja trójfazowa

Wiele zaawansowanych modeli próbkuje i reguluje każdą fazę indywidualnie, rozwiązując problemy z niezrównoważeniem faz, które są plagą trójfazowych obciążeń przemysłowych.

6. Trwała konstrukcja

Stabilizatory SBW są zbudowane z wytrzymałych komponentów: rdzeni ze stali krzemowej o ziarnie walcowanym na zimno, uzwojeń z czystej miedzi, impregnacji próżniowej (izolacja klasy F) i solidnych obudów mechanicznych. Przeznaczone są do pracy ciągłej, całodobowej.

7. Niskie koszty utrzymania

Ponieważ nie ma skomplikowanych elektronicznych obwodów przełączających, które mogłyby ulec awarii, konstrukcja SBW oparta na serwonapędach jest łatwa do naprawy w terenie i niezawodna przez wiele lat.

Bez stabilizatora SBW drogi sprzęt jest narażony na niestabilność sieci. Dzięki niemu produkcja przebiega nieprzerwanie, wrażliwe urządzenia pozostają bezpieczne, a nieoczekiwane przestoje stają się rzadkie.

Wybór prawaStabilizator napięcia serwa SBW

Wybór odpowiedniego stabilizatora SBW wymaga zwrócenia uwagi na pojemność, środowisko i charakterystykę obciążenia.

Krok 1 – Określ swoją nośność

Zsumuj pobór mocy wszystkich urządzeń, które będą podłączone do stabilizatora. Uwzględnij prądy rozruchowe (rozruchowe) silników i sprężarek.

Standardowe rozmiary SBW: 10, 15, 20, 30, 50, 100, 150, 180, 200, 225, 250, 300, 320, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 kVA.

Krok 2 – Sprawdź warunki sieci

Krok 3 – Określ wymagania wyjściowe

Napięcie wyjściowe — zwykle 380 V (typowo ±3%, ±1% w przypadku modeli o wysokiej precyzji)

Szybkość regulacji — poniżej 1 sekundy przy zmianie napięcia o 10%.

Krok 4 – Rozważ środowisko instalacyjne

Wewnątrz a na zewnątrz — standardowe jednostki SBW są przystosowane do zastosowań wewnętrznych. Instalacje zewnętrzne wymagają obudów odpornych na warunki atmosferyczne (IP54 lub wyższy).

Temperatura otoczenia — standardowy zakres pracy wynosi od -10°C do 40°C. Środowiska o wysokiej temperaturze mogą wymagać obniżenia parametrów znamionowych lub lepszego chłodzenia.

Wysokość — powyżej 1000 m, zmniejsz wydajność, aby uwzględnić zmniejszone chłodzenie.

Krok 5 – Ocena potrzeb w zakresie ochrony i kontroli

Czy do konserwacji potrzebny jest ręczny bypass? (Zalecane w przypadku obiektów o znaczeniu krytycznym.)

Czy potrzebujesz zdalnego monitorowania i komunikacji (RS485/Modbus)?

Czy stabilizator będzie podłączony do systemu zarządzania budynkiem?

Krok 6 – Sprawdź funkcje ochrony

Potwierdź, że urządzenie zawiera:

Ochrona przeciwprzepięciowa (zwykle wyłącza się przy 425 V ± 7 V)

Zabezpieczenie podnapięciowe (zwykle wyłącza się przy 320 V ± 7 V)

Zabezpieczenie nadprądowe/zwarciowe

Zabezpieczenie przed utratą fazy i kolejnością faz

Alarm nadmiernej temperatury

Ostatnie przemyślenia

Serwostabilizator napięcia SBW nie jest najbardziej efektownym urządzeniem w zakładzie przemysłowym. Nie ma ekranu dotykowego, aktualizacji oprogramowania ani połączenia bezprzewodowego. Ale spróbuj uruchomić fabrykę bez niej, a natychmiast to zauważysz.

Znajduje się w pomieszczeniu energetycznym i rok po roku cicho wykonuje swoją pracę. Pochłania spadki napięcia, które w przeciwnym razie spowodowałyby wyłączenie maszyn CNC. Wygładza przepięcia, które mogłyby zniszczyć wrażliwą elektronikę. Równoważy fazy, które w przeciwnym razie spowodowałyby przegrzanie i przedwczesną awarię silników.

W czasach, gdy linie produkcyjne są coraz bardziej zautomatyzowane, a sprzęt jest coraz bardziej wrażliwy na jakość zasilania, stabilizator SBW nie jest opcjonalny – jest niezbędny. Stabilne zasilanie nie jest luksusem. Dla współczesnego przemysłu jest to wymóg.
