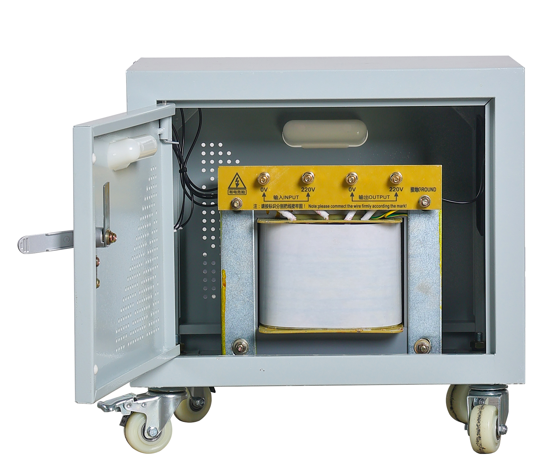

Co to jest transformator izolacyjny DG i dlaczego jest ważny?
Transformator izolacyjny DG to jednofazowy transformator izolacyjny typu suchego, zaprojektowany w celu zapewnienia czystej, izolowanej i bezpiecznej mocy dla wrażliwego sprzętu, urządzeń medycznych, instrumentów laboratoryjnych i przemysłowych systemów sterowania.
Jego podstawowa funkcja jest prosta, ale istotna: przenosi energię elektryczną ze strony pierwotnej na stronę wtórną bez bezpośredniego połączenia elektrycznego między nimi. Moc przepływa przez pole magnetyczne, a nie przez przewody.
Dlaczego to ma znaczenie?
Ponieważ bezpośrednie połączenia elektryczne przenoszą więcej niż tylko energię. Przenoszą hałas, przepięcia, harmoniczne i zwarcia doziemne. Standardowy zasilacz przenosi te problemy bezpośrednio na Twój sprzęt. Blokuje je transformator izolujący.
Transformator DG znajduje się pomiędzy zasilaniem sieciowym a wrażliwym obciążeniem. Izoluje obciążenie od sieci, filtruje szumy o wysokiej częstotliwości, przerywa pętle uziemienia i zapewnia czyste, bezpieczne i stabilne źródło zasilania.
Krótko mówiąc: pozwala Twojemu sprzętowi zobaczyć tylko tyle mocy, ile potrzebuje, a nie śmieci w sieci.
Jak ATransformator izolacyjny DGFabryka
Zasadą jest indukcja elektromagnetyczna, ale konstrukcja została zaprojektowana z myślą o izolacji.
Krok 1 — Wejście
Uzwojenie pierwotne podłącza się do źródła prądu przemiennego — zazwyczaj jednofazowego 220 V lub 110 V.
Krok 2 — Sprzężenie magnetyczne
Nie ma bezpośredniego połączenia elektrycznego pomiędzy obwodem pierwotnym i wtórnym. Moc jest przenoszona poprzez pole magnetyczne w rdzeniu.
Krok 3 — Dane wyjściowe
Uzwojenie wtórne wytwarza napięcie wyjściowe — takie samo jak napięcie wejściowe (1:1) lub zwiększane/zmniejszane, jeśli wymaga tego aplikacja.
Krok 4 — Izolacja
Ponieważ nie ma bezpośredniej ścieżki elektrycznej, obciążenie jest całkowicie odizolowane od sieci. To blokuje:
Hałas w trybie wspólnym
Pętle uziemiające
Prądy upływowe
Przepięcia i stany nieustalone
Krok 5 — Ekranowanie elektrostatyczne (opcjonalnie)
W przypadku zastosowań wymagających jeszcze czystszej mocy, DG można zbudować z elektrostatyczną miedzianą osłoną pomiędzy uzwojeniem pierwotnym i wtórnym, uziemioną w celu odwrócenia hałasu o wysokiej częstotliwości z dala od obciążenia.
Rezultat: czyste, izolowane i bezpieczne zasilanie dla wrażliwego sprzętu.
Typowe typyTransformatory izolacyjne DG
Transformatory DG są dostępne w kilku konfiguracjach dostosowanych do różnych zastosowań.
| Typ | Typowa ocena | Kluczowe funkcje | Najlepsze dla |
| Standardowa dyrekcja generalna | 0,1 kVA – 30 kVA | Izolacja 1:1, obudowa metalowa, złącze listwowe | Ogólne zastosowania przemysłowe, laboratoryjne i komercyjne |
| Dyrekcja Generalna klasy medycznej | 0,5 kVA – 10 kVA | Bardzo niski poziom upływu (<0,1 mA), wzmocniona izolacja, certyfikat bezpieczeństwa medycznego | Sprzęt medyczny podłączony do pacjenta, sale operacyjne, OIOM-y |
| Klasa audio DG | 0,1 kVA – 5 kVA | Dodatkowe ekranowanie, niski przydźwięk mechaniczny, zbalansowane wyjście | Profesjonalne nagłośnienie, studia nagraniowe, systemy nadawcze |
| Klasa przyrządu DG | 0,5 kVA – 5 kVA | Niski wyciek, ścisła regulacja, pojemność sprzęgająca <10 pF | Przyrządy laboratoryjne, aparatura pomiarowa, systemy kalibracyjne |
| Niestandardowa DG | Zdefiniowane przez użytkownika | Specyficzne stosunki napięcia, wiele uzwojeń wtórnych, specjalne obudowy | Sprzęt OEM, zastosowania specjalistyczne, modernizacje |
Standardowa izolacja DG 1:1 jest najczęstszą konfiguracją izolacji ogólnego przeznaczenia.
DlaczegoTransformatory izolacyjne DGMateriał
Ponieważ „czysta energia” nie jest luksusem — jest wymogiem w przypadku wrażliwego sprzętu.
Oto, co zapewnia transformator izolacyjny DG, czego nie mogą zapewnić zwykłe transformatory:
1. Bezpieczeństwo elektryczne
Bariera izolacyjna pomiędzy uzwojeniem pierwotnym i wtórnym oznacza, że zwarcie po stronie pierwotnej — przepięcie, zwarcie doziemne, uderzenie pioruna — nie może dotrzeć do obciążenia. Użytkownicy dotykający obwodów wtórnych nie są narażeni na działanie napięć pierwotnych.
2. Tłumienie hałasu
Szum o wysokiej częstotliwości z napędów VFD, zasilaczy impulsowych i innych źródeł jest blokowany przez barierę izolacyjną. Opcjonalne ekranowanie elektrostatyczne zmniejsza ten hałas o 60–100 dB, zapewniając czystą moc dla wrażliwej elektroniki.
3. Eliminacja pętli uziemienia
Gdy wiele urządzeń ma wspólną masę, prądy krążące mogą powodować buczenie, dryf i błędy. Transformator DG zapewnia izolowane odniesienie do masy, przerywając pętle uziemienia i zatrzymując szum u źródła.
4. Redukcja prądu upływowego
W środowisku medycznym nawet niewielkie prądy upływowe mogą być niebezpieczne. Transformatory klasy medycznej DG charakteryzują się bardzo niską pojemnością sprzęgającą, utrzymującą prąd upływowy poniżej 0,1 mA — bezpieczne dla sprzętu podłączonego do pacjenta.
5. Ochrona sprzętu
Izolacja blokuje przepięcia, skoki i stany nieustalone, które w przeciwnym razie mogłyby spowodować przedwczesną awarię wrażliwej elektroniki. Transformator DG jest często pierwszą linią obrony drogich przyrządów i elementów sterujących.
6. Zgodność z przepisami
Wiele standardów bezpieczeństwa medycznego, laboratoryjnego i przemysłowego wymaga izolacji niektórych klas sprzętu. Odpowiednio dobrany transformator DG spełnia te wymagania.
Wybór prawaTransformator izolacyjny DG
Wybór transformatora DG wymaga zwrócenia uwagi nie tylko na napięcie i kVA.
Krok 1 — Określ obciążenie
Wypisz wszystkie urządzenia, które zostaną podłączone do transformatora. Dodaj ich moc znamionową w VA lub watach.
Wzór: Całkowity VA = Suma poszczególnych obciążeń × 1,2 (margines bezpieczeństwa)
Krok 2 — Określ napięcie wejściowe/wyjściowe
| Aplikacja | Typowy stosunek napięcia |
| Standardowa izolacja | 220 V/220 V (1:1) |
| Zejdź na dół, aby uzyskać sprzęt 110 V | 220 V/110 V |
| Sięgnij po sprzęt 220 V | 110 V/220 V |
| Sprzęt medyczny | 220 V/220 V (niski wyciek) |
Krok 3 — Zdecyduj się na ekranowanie elektrostatyczne
| Sytuacja | Zalecenie |
| Ogólne zastosowanie przemysłowe lub laboratoryjne | Standard (nie wymaga osłony) |
| Sprzęt z sygnałami cyfrowymi/analogowymi | Zalecana osłona elektrostatyczna |
| Sprzęt medyczny lub systemy audio | Wymagana tarcza |
| Aplikacja | Maksymalny prąd upływowy |
| Ogólnie przemysłowy | <2mA |
| Instrumenty laboratoryjne | <0,5 mA |
| Sprzęt medyczny (podłączony do pacjenta) | <0,1 mA |
Krok 5 — Wybierz typ obudowy
Otwarta rama — montaż wewnątrz istniejącego panelu
Zamknięta (IP20) — Standardowa obudowa metalowa
IP54 — pyłoszczelny i bryzgoszczelny (dla środowisk przemysłowych)
Krok 6 — Sprawdź klasę izolacji
W przypadku zastosowań wymagających pracy ciągłej należy określić izolację klasy F (155°C) lub klasy H (180°C).
Krok 7 — Poproś o raporty z testów
Renomowany dostawca powinien zapewnić:
Test rezystancji izolacji (≥100MΩ przy 500V DC)
Test wytrzymałości dielektrycznej (≥2000 V AC przez 1 minutę)
Brak pomiaru strat obciążenia
Pomiar prądu upływowego (dla jednostek medycznych)
Test regulacji napięcia
Ostatnie przemyślenia
Transformator izolacyjny DG nie jest najdroższym elementem systemu elektroenergetycznego. Ale może być najważniejszy dla ochrony wrażliwego sprzętu.
Działa cicho w tle, dobrze wykonując jedną pracę: wyłączając złe zasilanie i doprowadzając dobre. Bez świateł, bez wyświetlaczy, bez aktualizacji oprogramowania. Po prostu czysta, niezawodna izolacja, rok po roku.
Jeśli używasz wrażliwej elektroniki, chronisz urządzenia podłączone do pacjenta lub rozwiązujesz tajemnicze problemy ze sprzętem – pętle uziemienia, szum, dryft – transformator DG jest jednym z najskuteczniejszych rozwiązań, jakie możesz zainstalować.
Czysta moc nie jest opcjonalna w przypadku wrażliwego sprzętu. To podstawa niezawodnego działania.
