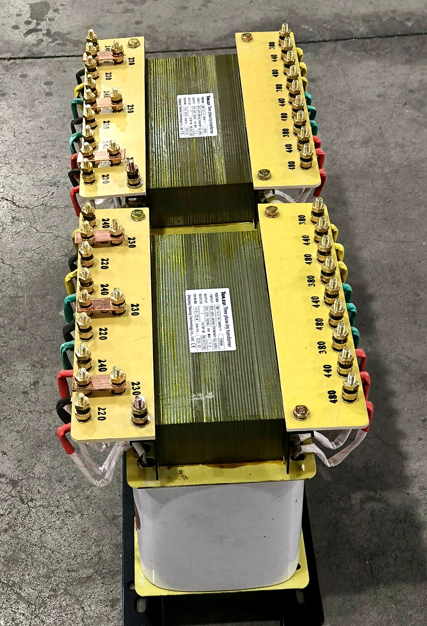

Co to jest transformator precyzyjny SBK i dlaczego jest ważny?

Transformator precyzyjny SBK jest trójfazowym transformatorem izolacyjnym typu suchego. Został stworzony do prac wymagających czystej, stabilnej i pozbawionej hałasu mocy.

Większość transformatorów rozdzielczych po prostu zwiększa lub zmniejsza napięcie. SBK robi więcej. Koncentruje się na jakości energii. Izoluje wrażliwy sprzęt od sieci. Filtruje szumy o wysokiej częstotliwości. Zapewnia sygnał wyjściowy, który jest stabilny, zrównoważony i charakteryzuje się niskim poziomem zniekształceń.

Dlaczego to ma znaczenie?

Ponieważ nowoczesny sprzęt – maszyny CNC, instrumenty laboratoryjne, urządzenia medyczne – jest wybredny pod względem mocy. Bardziej wybredny niż kiedyś. A kiedy zasilanie nie jest czyste, dzieje się źle.

Usterki sterownika CNC. Przyrząd laboratoryjny daje błędne odczyty. Urządzenie medyczne alarmuje bez powodu. System komunikacyjny gubi dane.

Problemy te często nie są awariami sprzętu, lecz problemami z zasilaniem.

Transformator SBK znajduje się pomiędzy brudną siecią a wrażliwym obciążeniem. Oczyszcza zasilanie, stabilizuje napięcie i chroni sprzęt.

W skrócie: zamienia problematyczną moc w moc precyzyjną.

JakTransformator precyzyjny SBKFabryka

Zasada działania to izolacja elektromagnetyczna – ale z kilkoma krytycznymi ulepszeniami.

Krok 1 – Izolacja

Uzwojenia pierwotne i wtórne nie mają bezpośredniego połączenia elektrycznego. Moc przenoszona jest przez pole magnetyczne. Samo to blokuje szumy w trybie wspólnym i przerywa pętle masy.

Krok 2 – Ekranowanie elektrostatyczne

Pomiędzy uzwojeniem pierwotnym i wtórnym dodano i uziemiono elektrostatyczny ekran miedziany. Osłona ta pojemnościowo odwraca szumy o wysokiej częstotliwości — z napędów VFD, zasilaczy impulsowych i nadajników radiowych — z dala od strony wtórnej.

Krok 3 – Niska pojemność sprzęgająca

Specjalna konstrukcja uzwojenia (oddzielenie warstw, przeplatanie lub dzielona cewka) zmniejsza pojemność pasożytniczą pomiędzy uzwojeniem pierwotnym i wtórnym. Niższa pojemność oznacza lepsze tłumienie szumów o wysokiej częstotliwości.

Krok 4 – Ścisła regulacja napięcia

SBK ma konstrukcję o niskiej impedancji, minimalizującą spadek napięcia od stanu bez obciążenia do pełnego obciążenia. Napięcie wyjściowe pozostaje stabilne nawet w przypadku nagłej zmiany obciążenia.

Krok 5 – Wyjście zbalansowane

W przypadku modeli trójfazowych SBK wytwarza dobrze zbalansowany sygnał wyjściowy, nawet jeśli wejście jest lekko niezbalansowane. Ma to kluczowe znaczenie w przypadku wrażliwych obciążeń trójfazowych, takich jak maszyny CNC, szlifierki precyzyjne i stanowiska testowe.

Rezultat: czysta, stabilna i zrównoważona moc, na której może polegać wrażliwy sprzęt.

Typowe typyTransformatory precyzyjne SBK

Transformatory SBK są dostępne w kilku konfiguracjach, aby dopasować się do różnych potrzeb aplikacji.

Większość transformatorów SBK jest budowana na zamówienie, a nie magazynowana z półki. Napięcie, pojemność, ekranowanie i obudowa są dopasowywane do obciążenia klienta.

DlaczegoTransformatory precyzyjne SBKMateriał

Ponieważ „wystarczająco dobra” moc nie jest wystarczająco dobra dla wrażliwego sprzętu.

Oto, co zapewnia transformator SBK, czego nie mogą zapewnić zwykłe transformatory:

1. Tłumienie szumów o wysokiej częstotliwości

Standardowe transformatory zapewniają pewną izolację, ale szumy o wysokiej częstotliwości nadal łączą się poprzez pojemność uzwojenia. Ekran elektrostatyczny SBK redukuje ten szum o rzędy wielkości — zazwyczaj tłumienie w trybie wspólnym wynosi od 60 dB do 100 dB.

2. Eliminacja pętli uziemienia

Kiedy kilka urządzeń ma wspólną masę, potencjały uziemienia rzadko są identyczne. Ta różnica powoduje powstawanie prądów błądzących, które tworzą pętlę między nimi – inżynierowie nazywają to pętlą uziemienia.

W systemie audio objawia się to buczeniem o niskiej częstotliwości. Podczas gromadzenia danych powoduje to błędne odczyty lub sygnały fantomowe. Podczas precyzyjnych pomiarów zobaczysz dryf, którego nie powinno tam być.

SBK rozwiązuje problem, nadając obciążeniu własne izolowane odniesienie do masy, przerywając pętlę i zatrzymując hałas u źródła.

3. Niskie zniekształcenia wyjściowe

SBK nie wprowadza znaczących zniekształceń harmonicznych. Przebieg napięcia wyjściowego jest czystą falą sinusoidalną, nie do odróżnienia od sygnału wejściowego. W przypadku wrażliwych instrumentów nie podlega to negocjacjom.

4. Zmniejszone napięcie w trybie wspólnym

W systemach ze słabym uziemieniem lub bez niego napięcie wspólne może spowodować nieprzewidywalne działanie elektroniki — przypadkowe usterki, fałszywe odczyty, niestabilną pracę. Izolacja i ekranowanie SBK obniżają napięcie w trybie wspólnym bezpośrednio przy obciążeniu, dzięki czemu Twój sprzęt otrzymuje czystą, stabilną moc.

5. Ochrona sprzętu

Izolacja blokuje przepięcia, skoki i stany przejściowe wywołane wyładowaniami atmosferycznymi. Odbiornik widzi tylko potrzebną czystą energię, a nie śmieci w sieci.

Bez transformatora SBK wrażliwy sprzęt jest zdany na łaskę sieci. Dzięki temu działa zgodnie z przeznaczeniem — przewidywalnie, niezawodnie i dokładnie.

Wybór odpowiedniego transformatora o wysokiej precyzji SBK

Wybór transformatora SBK wymaga zwrócenia uwagi nie tylko na kVA i napięcie.

Krok 1 – Określ rodzaj obciążenia

Jednofazowe czy trójfazowe? Większość sprzętu laboratoryjnego i medycznego jest jednofazowa. Większość przemysłowych systemów CNC i systemów testowych jest trójfazowych.

Ciągłe czy przerywane? Transformator o mocy 5 kVA pracujący 24 godziny na dobę, 7 dni w tygodniu, ma inne wymagania termiczne niż transformator używany do sporadycznych testów.

Krok 2 – Oblicz wymaganą pojemność

Dodaj tabliczkę znamionową VA lub ampery wszystkich urządzeń, które będą działać jednocześnie. Następnie dodaj margines — zazwyczaj od 20% do 30% na przyszłą rozbudowę lub nieoczekiwane przeciążenia.

Przykład: Sterowanie CNC (1,5 kVA), serwonapęd (2 kVA) i napęd wrzecionowy (3 kVA) łącznie 6,5 kVA. Z marginesem 20%: 7,8 kVA → wybierz 8 kVA lub 10 kVA.

Nie przesadzaj drastycznie. Transformator przewymiarowany ma większe straty bez obciążenia i większy prąd rozruchowy, co nie przynosi żadnych korzyści.

Krok 3 – Określ ekranowanie

Większość zastosowań SBK wymaga pojedynczego ekranowania elektrostatycznego. Podwójne ekranowanie jest rzadkie, ale dostępne.

Krok 4 – Sprawdź napięcie i częstotliwość

Napięcie pierwotne — musi odpowiadać napięciu zasilania w Twojej lokalizacji (np. 380 V, 400 V, 415 V, 460 V).

Napięcie wtórne — musi odpowiadać obciążeniu (np. 380 V, 220 V, 200 V, 110 V).

Częstotliwość — 50 Hz, 60 Hz lub 50/60 Hz z podwójną wartością znamionową.

SBK można zbudować z odczepami po stronie pierwotnej, aby dostosować się do nieznacznie zmieniających się napięć sieciowych.

Krok 5 – Wybierz obudowę i montaż

Otwarta rama — do montażu wewnątrz istniejącego panelu elektrycznego. Najniższy koszt.

Zamknięta (IP20) — standardowa obudowa wewnętrzna. Chroni przed przypadkowym kontaktem.

Zamknięty (IP54) — pyłoszczelny i bryzgoszczelny. Do środowisk przemysłowych, w których występuje kurz lub wilgoć.

Montaż w stojaku — do 19-calowych stojaków na sprzęt. Powszechne w systemach audio i testowych.

Krok 6 – Sprawdź prąd upływowy (w zastosowaniach medycznych lub związanych z pacjentem)

Transformatory SBK klasy medycznej muszą spełniać ograniczenia prądu upływowego IEC 60601-1 (zazwyczaj <0,1 mA dla części dostępnych dla pacjenta). Poproś o raport z testu — nie polegaj na ustnych zapewnieniach.

Krok 7 – Poproś o raporty z testów

Renomowany dostawca powinien zapewnić:

Test rezystancji izolacji

Test wytrzymałości dielektrycznej

Pomiar strat bez obciążenia

Test regulacji napięcia

Pomiar prądu upływowego (dla jednostek medycznych)

Opcjonalnie: raport z testu typu innej firmy

Ostatnie przemyślenia

Transformator precyzyjny SBK nie jest najtańszym transformatorem na rynku. Nie jest najmniejszy i najlżejszy.

Jeśli jednak Twój sprzęt nie toleruje „brudnej” mocy – gdy usterka oznacza złomowaną część, zagubioną próbkę lub powtórny rezonans magnetyczny – koszt SBK szybko się zwraca.

Nie posiada ekranu dotykowego. Nie łączy się z Wi-Fi. Nie tworzy fantazyjnych wykresów.

To po prostu działa. Cicho, niezawodnie, rok po roku.

W erze wszechobecnego hałasu elektrycznego – napędów VFD, oświetlenia LED, zasilaczy impulsowych, ładowarek bezprzewodowych – czysta energia staje się coraz rzadsza. Transformator SBK to narzędzie, które Ci je zwróci.

Jeśli zajmujesz się produkcją precyzyjną, obrazowaniem medycznym, badaniami laboratoryjnymi lub profesjonalnym sprzętem audio, znasz już wartość czystej energii. Jeśli nadal rozwiązujesz tajemnicze problemy ze sprzętem, SBK może być rozwiązaniem, którego jeszcze nie próbowałeś.

Czysta energia nie jest luksusem. W przypadku wrażliwego sprzętu jest to wymóg.
