Co to jest medyczny transformator izolacyjny IT i dlaczego jest tak ważny?

Medyczny transformator izolacyjny IT to specjalistyczny jednofazowy transformator izolacyjny zaprojektowany specjalnie dla medycznych systemów IT (Isolated Terra — systemy bez uziemienia) w placówkach służby zdrowia.

W przeciwieństwie do zwykłych transformatorów, które po prostu zwiększają lub zmniejszają napięcie,Transformator medyczny ITrobi coś zasadniczo innego: tworzy izolowane elektrycznie, nieuziemione źródło zasilania dla krytycznego sprzętu medycznego na salach operacyjnych, oddziałach intensywnej terapii i oddziałach kardiologicznych.

Dlaczego to ma znaczenie?

Ponieważ w standardowym uziemionym systemie zasilania pojedyncza awaria izolacji może spowodować zadziałanie wyłącznika, odcinając zasilanie urządzeń podtrzymujących życie. Na sali operacyjnej nie ma takiej opcji.

Transformator medyczny IT wraz z urządzeniem monitorującym izolację (IMD) gwarantuje, że pierwsza awaria nie spowoduje przerwania zasilania. Alarmuje, ale nie wyłącza się. Chirurdzy mogą dokończyć zabieg. Życie nie jest zagrożone.

Krótko mówiąc: jest to różnica pomiędzy alarmem a awarią. Między ostrzeżeniem a tragedią.

Jak działa medyczny transformator izolacyjny IT

Zasada jest prosta, ale wykonanie jest bezlitosne.

Krok 1 – Izolacja

Transformator ma dwa całkowicie oddzielne uzwojenia – pierwotne (po stronie sieci) i wtórne (po stronie pacjenta). Nie ma między nimi bezpośredniego połączenia elektrycznego. Moc przenoszona jest przez pole magnetyczne.

Krok 2 – Nieuziemiony przewód wtórny

Strona wtórna nie jest podłączona do uziemienia – w przeciwieństwie do standardowych systemów zasilania, w których przewód neutralny jest uziemiony. To jest rdzeń systemu IT (Isolated Terra).

Krok 3 – Pierwsze zachowanie powodujące usterkę

Jeśli wystąpi pojedyncza usterka — powiedzmy, chirurgiczny przewód zasilający zostanie zaciśnięty i dotknie metalowej obudowy — urządzenie monitorujące izolację (IMD) wykryje spadek rezystancji izolacji i uruchomi alarm. Ale transformator nie wyłącza się. Moc nadal płynie. Zespół chirurgiczny zostaje zaalarmowany, ale nie zostaje przerwany.

Krok 4 – Drugi błąd

Urządzenie zabezpieczające w końcu zadziała dopiero w przypadku wystąpienia drugiego błędu na innej linii. Do tego czasu zabieg jest zwykle zakończony, a pacjent jest bezpieczny.

Krok 5 – Ciągły monitoring

IMD mierzy w sposób ciągły rezystancję izolacji pomiędzy izolowanym obwodem a masą. Jeśli wartość spadnie poniżej ustawionego progu (zwykle od 50 kΩ do 100 kΩ), wyzwalany jest alarm wizualny i dźwiękowy – ale ponownie nie następuje przerwa w zasilaniu.

Ta kombinacja — transformator izolujący + IMD — tworzy najbezpieczniejszy możliwy zasilacz dla sprzętu mającego bezpośredni kontakt z pacjentem.

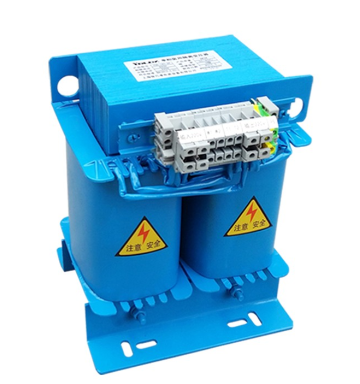

Typowe typyTransformatory medyczne IT

Medyczne transformatory izolacyjne nie są gotowymi urządzeniami. Są przeznaczone do zastosowań w służbie zdrowia.

W praktyce najczęściej spotykaną jednostką w standardowej sali operacyjnej są jednostki jednofazowe o mocy od 5 kVA do 8 kVA. Zasila energię:

Lampy chirurgiczne

Urządzenia elektrochirurgiczne

Monitory pacjentów

Maszyny do znieczulenia

Gniazdka elektryczne w polu operacyjnym

DlaczegoTransformatory medyczne ITMateriał

Bo w szpitalu przerwa w dostawie prądu nie jest niedogodnością. Jest to zdarzenie zagrażające życiu.

Oto, co zapewnia odpowiednio zaprojektowany system transformatorów medycznych IT:

1. Nieprzerwane zasilanie podczas pierwszego błędu

Standardowe systemy uziemione wyłączają się przy pierwszym zwarciu. Systemy IT tego nie robią. Ta pojedyncza różnica pozwala na bezpieczne zakończenie operacji.

2. Niezwykle niski prąd upływowy

Medyczne transformatory izolacyjne mają podwójną lub wzmocnioną izolację i bardzo niską pojemność sprzęgającą. Prąd upływowy wynosi zwykle poniżej 0,1 mA — znacznie mniej niż w przypadku standardowych transformatorów. Ma to kluczowe znaczenie, gdy sprzęt jest bezpośrednio podłączony do ciała pacjenta (np. przewody EKG, sondy endoskopowe).

3. Ciągły monitoring izolacji

IMD obserwuje system 24 godziny na dobę, 7 dni w tygodniu. Wykrywa pogorszenie, zanim stanie się to krytyczną awarią. Zespoły konserwacyjne otrzymują wczesne ostrzeżenie, a nie połączenie alarmowe.

4. Ochrona przed zakłóceniami przenoszonymi przez sieć

Izolacja blokuje zakłócenia o wysokiej częstotliwości, harmoniczne i przepięcia z sieci zasilającej. Wrażliwa elektronika medyczna — monitory, pompy infuzyjne, sprzęt diagnostyczny — działa czysto i niezawodnie.

5. Przestrzeganie standardów bezpieczeństwa medycznego

IEC 60601-1, GB 9706.1 i inne normy krajowe wymagają systemów zasilania IT w obszarach opieki nad pacjentami, gdzie sprzęt jest przykładany bezpośrednio do ciała. Brak transformatora IT i brak zatwierdzeń organów regulacyjnych.

Bez transformatorów medycznych IT nowoczesna chirurgia działałaby na listwach zasilających ogólnego przeznaczenia – na ryzyko, na które żaden szpital nie może sobie pozwolić.

Wybór odpowiedniego transformatora medycznego IT

Wybór transformatora medycznego IT nie polega na znalezieniu najtańszego urządzenia. Chodzi o spełnienie rygorystycznych wymogów bezpieczeństwa i przepisów.

Krok 1 – Określ wymaganą moc kVA

Zsumuj pobór mocy wszystkich urządzeń, które będą podłączone do systemu IT. Nie dodawaj tylko danych znamionowych – użyj rzeczywistej zmierzonej lub oczekiwanej mocy roboczej.

Ogólna zasada: moc od 5 kVA do 8 kVA jest wystarczająca dla jednej nowoczesnej sali operacyjnej. Nie przesadzaj drastycznie – transformator 15 kVA ma większy prąd upływowy i większy rozruch.

Krok 2 – Sprawdź limity prądu upływowego

Norma IEC 60601-1 ogranicza prąd upływowy pacjenta do 0,1 mA dla części aplikacyjnych. Konstrukcja transformatora — obejmująca separację uzwojeń, ekranowanie i konstrukcję rdzenia — ma bezpośredni wpływ na tę wartość. Poproś o raporty z testów pokazujące pomiary prądu upływu.

Krok 3 – Sprawdź zgodność monitorowania izolacji

Transformator medyczny IT musi być kompatybilny z urządzeniem monitorującym izolację (IMD). Większość nowoczesnych systemów wykorzystuje standardowe napięcie pomiarowe (np. 20 V prądu stałego lub prąd przemienny o niskiej częstotliwości). Upewnij się, że transformator nie ma wbudowanego uziemienia lub filtrowania, które mogłyby zmylić IMD.

Krok 4 – Wybierz obudowę i montaż

Otwarta rama – do montażu wewnątrz panelu elektrycznego klasy medycznej (najczęściej).

W obudowie – do montażu na podłodze lub na ścianie, gdzie transformator jest dostępny dla personelu nieelektrycznego.

Stopień ochrony IP – IP20 jest typowy dla montażu panelowego w pomieszczeniach zamkniętych. W przypadku niektórych instalacji może być wymagany stopień ochrony IP54.

Krok 5 – Sprawdź certyfikaty

Szukać:

IEC 60601-1 (bezpieczeństwo elektrycznego sprzętu medycznego)

IEC 61558-2-15 (bezpieczeństwo transformatorów separacyjnych do zastosowań medycznych)

GB 9706.1 (chiński standard medyczny)

CE/UL/CCC zgodnie z wymaganiami lokalnego rynku

Nie akceptuj „przestrzegamy tych standardów”. Poproś o raporty z testów typu w akredytowanym laboratorium.

Krok 6 – Zaplanuj redundancję

W przypadku zastosowań krytycznych (wiele sal operacyjnych, oddziały intensywnej terapii kardiologicznej) należy rozważyć podwójne systemy IT z automatycznymi przełącznikami zasilania (ATS) lub zapasowym zasilaczem UPS zasilającym transformator IT. Jeden transformator — jeden punkt awarii. Dwa transformatory — prawdziwa redundancja.

Ostatnie przemyślenia

Medyczny transformator izolujący IT nie jest elementem, o którym ktokolwiek myśli na sali operacyjnej. Chirurdzy nie są mu wdzięczni. Pielęgniarki tego nie sprzątają. Personel konserwacyjny rzadko go dotyka.

Ale jest zawsze obecny — cicho, niestrudzenie i absolutnie niezawodnie.

W świecie, w którym pojedyncza usterka elektryczna może zadecydować o zakończeniu operacji a kryzysie, transformator medyczny IT jest niedocenianym bohaterem. Wykonuje jedno zadanie i robi to doskonale: utrzymuje zasilanie wtedy, gdy jest to najważniejsze.

Jeśli projektujesz, modernizujesz lub konserwujesz szpitalną instalację elektryczną, nie traktuj transformatora medycznego IT jako towaru. Jest to urządzenie zabezpieczające życie, a nie część zamienna.

Wybierz ostrożnie. Określ rygorystycznie. Przetestuj dokładnie.

Ponieważ gdy światła na sali operacyjnej pozostają włączone — nawet gdy coś pójdzie nie tak — oznacza to, że medyczny transformator IT wykonuje swoje zadanie.
