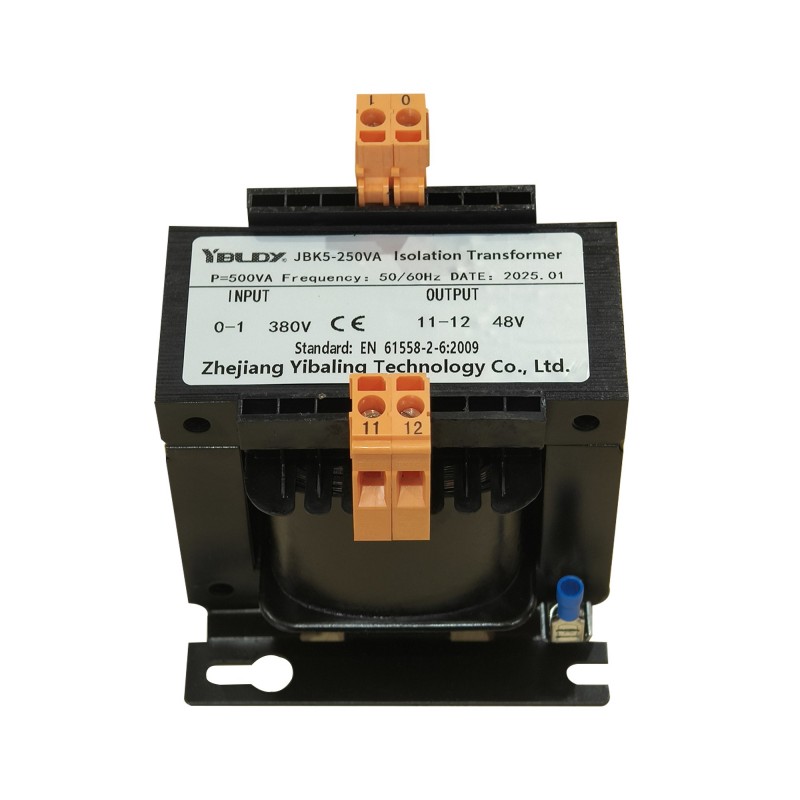

Transformator sterujący obrabiarką JBK5

Transformator sterujący obrabiarką JBK5 jest produkowany przy użyciu importowanych materiałów i zaawansowanych technik. Jest to wysokowydajny i niezawodny transformator sterujący, specjalnie zaprojektowany do modernizacji nowoczesnych maszyn CNC, zautomatyzowanych linii produkcyjnych i precyzyjnych systemów sterowania urządzeniami przemysłowymi.

Opierając się na podstawowej funkcji izolacji bezpieczeństwa klasycznej serii JBK, poprzez kompleksową optymalizację materiałów, procesów i konstrukcji, ma na celu zapewnienie czystszego, bardziej stabilnego i bardziej inteligentnego rozwiązania w zakresie zasilania izolacyjnego dla sterowników PLC, serwonapędów, ekranów dotykowych, przekaźników i obwodów bezpieczeństwa.

Transformator JBK5 ma również zalety niskiego zużycia energii, niewielkich rozmiarów i bezpiecznego okablowania. Jest to zaktualizowany produkt innych transformatorów sterujących obrabiarkami. Stosowany jest głównie w obwodach o napięciu wejściowym 50-60 Hz i nie większym niż 660 V.

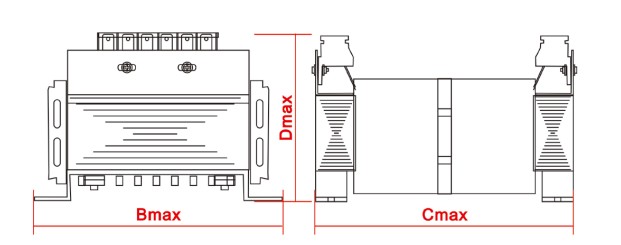

Zarys wymiarów całkowitych i montażowych

Podstawowa zaleta

Transformator sterujący maszyną JBK5 przeszedł długotrwałe testy rynkowe i został oceniony przez klientów jako profesjonalny, niezawodny i bezpieczny. Nie wynika to z taktyki marketingowej, ale dlatego, że nasza fabryka w Yibaling wdrożyła znacznie bardziej rygorystyczne wymagania niż standardy branżowe.

Nasze produkty ustanowiły wysokie standardy w zakresie niezawodności, bezpieczeństwa, przeciwdziałania zakłóceniom i trwałości. Na tle produktów, które są podobne jedynie z wyglądu, ale wymagają materiałów i wykonania, wyróżniają się one szczególnie.

Kluczem do ustalenia, czy transformator sterujący maszyną JBK5 może być używany przez dziesięć lat lub dłużej, jest żywotność systemu izolacji: nasza fabryka kładzie nacisk na stosowanie drutów emaliowanych z miedzi beztlenowej o czystości ≥99,95% klasy T2.

Wiele tanich zamienników dostępnych na rynku wykorzystuje druty aluminiowe pokryte miedzią lub druty miedziane pochodzące z recyklingu, które mają wyższą rezystywność, gorszą odporność na utlenianie i zmęczenie oraz wytwarzają więcej ciepła podczas długotrwałej pracy, co czyni je potencjalnymi punktami wewnętrznego starzenia.

Po nawinięciu cewki trafią do zbiornika impregnacji próżniowej (VPI). W środowisku próżniowym do dokładnej impregnacji i utwardzania w wysokiej temperaturze stosowana jest niezawierająca rozpuszczalników farba na bazie żywicy epoksydowej klasy H (180°C).

Proces ten przekształca cewki w odporną na wilgoć, kurz i wibracje całość, odporną na mgłę olejową i erozję wilgoci powszechnie spotykaną w warsztatach obrabiarek. W wielu tanich procesach stosuje się jedynie zwykłe kapanie lub nawet brak impregnacji, a cewki są luźne i łatwo ulegają wpływom środowiska.

Pomiędzy uzwojeniem pierwotnym (podłączonym do sieci energetycznej) i wtórnym (podłączonym do sprzętu sterującego) nasi inżynierowie utworzyli podwójną barierę.

Po pierwsze, zastosowano ulepszoną izolację zgodną z międzynarodowymi normami bezpieczeństwa (takimi jak zastosowanie trójwarstwowego kompozytowego papieru izolacyjnego DMD), co gwarantuje, że wysokie napięcie nie przedostanie się do strony niskiego napięcia.

Oprócz tego Yibaling dodaje również pełną warstwę ekranującą z folii miedzianej lub paska miedzianego i zapewnia niezawodne, jednopunktowe uziemienie.

W oparciu o powyższe solidne materiały i konstrukcję, produkt ten został zaprojektowany, aby sprostać wyzwaniom prawdziwych warsztatów:

Może przez długi czas wytrzymać wahania temperatury, wibracje mechaniczne, a także środowisko z pyłem metalowym i mgłą olejową.

Wzrost temperatury transformatora sterującego obrabiarką JBK5 jest ściśle kontrolowany w granicach dopuszczalnych przez izolację klasy B, dzięki czemu temperatura gorącego punktu nie przyspiesza starzenia izolacji.

Jak wybrać model transformatora sterującego maszyną JBK5?

1. Wyjaśnij podstawowe parametry elektryczne

Wymień cały zasilany sprzęt: moduły PLC, zasilacz sterujący serwonapędem, cewki przekaźników, styczniki, lampki sygnalizacyjne, kurtyny bezpieczeństwa, lampy oświetleniowe itp.

Zsumuj wartości VA wszystkich zasilanych obciążeń. Pamiętaj, aby pomnożyć przez współczynnik bezpieczeństwa (zwykle od 1,2 do 1,5), aby uwzględnić przejściowe przepięcia, przyszły wzrost wydajności i straty własne transformatora. Ostateczna wartość to minimalna moc znamionowa wymaganego transformatora (np. 500VA, 1KVA, 2KVA).

2. Oceń kluczowe wyniki

Kluczowe pytania: Czy Twoja maszyna wykorzystuje dużą liczbę przetwornic częstotliwości i serwonapędów? Czy kiedykolwiek doszło do ingerencji w system sterowania i wywołania fałszywych alarmów?

Decyzja: Jeśli odpowiedź brzmi „Tak”, to musisz wybrać model transformatora sterującego maszyną JBK5 z „tarczą Faradaya” (warstwą ekranującą). Ta warstwa ekranująca może skutecznie blokować szumy w trybie wspólnym o wysokiej częstotliwości i ma kluczowe znaczenie dla zapewnienia stabilności systemu sterowania numerycznego.

Kluczowe pytania: Gdzie zostanie zainstalowany transformator? Czy szafka elektryczna jest czysta i sucha? Czy występuje mgła olejowa, rozpryski cieczy chłodzącej lub pył metalowy?

Decyzja:

Środowisko standardowe: Wybierz stopień ochrony IP00 lub IP20 (bez obudowy lub zwykłej ochrony).

Obecność kurzu, lekkiej mgły olejowej: Należy wybrać całkowicie zamkniętą obudowę transformatora sterującego maszyną JBK5, o stopniu ochrony co najmniej IP44.

3. Ustal, czy istnieje specjalna konfiguracja

Wymagania niestandardowe: Czy potrzebujesz wielu niezależnych wyjść, specjalnych odczepów napięcia wejściowego (takich jak dostosowanie do 380 V/400 V/415 V) lub specjalnych listew zaciskowych? Pamiętaj, aby wyraźnie to zaznaczyć podczas procesu selekcji.
